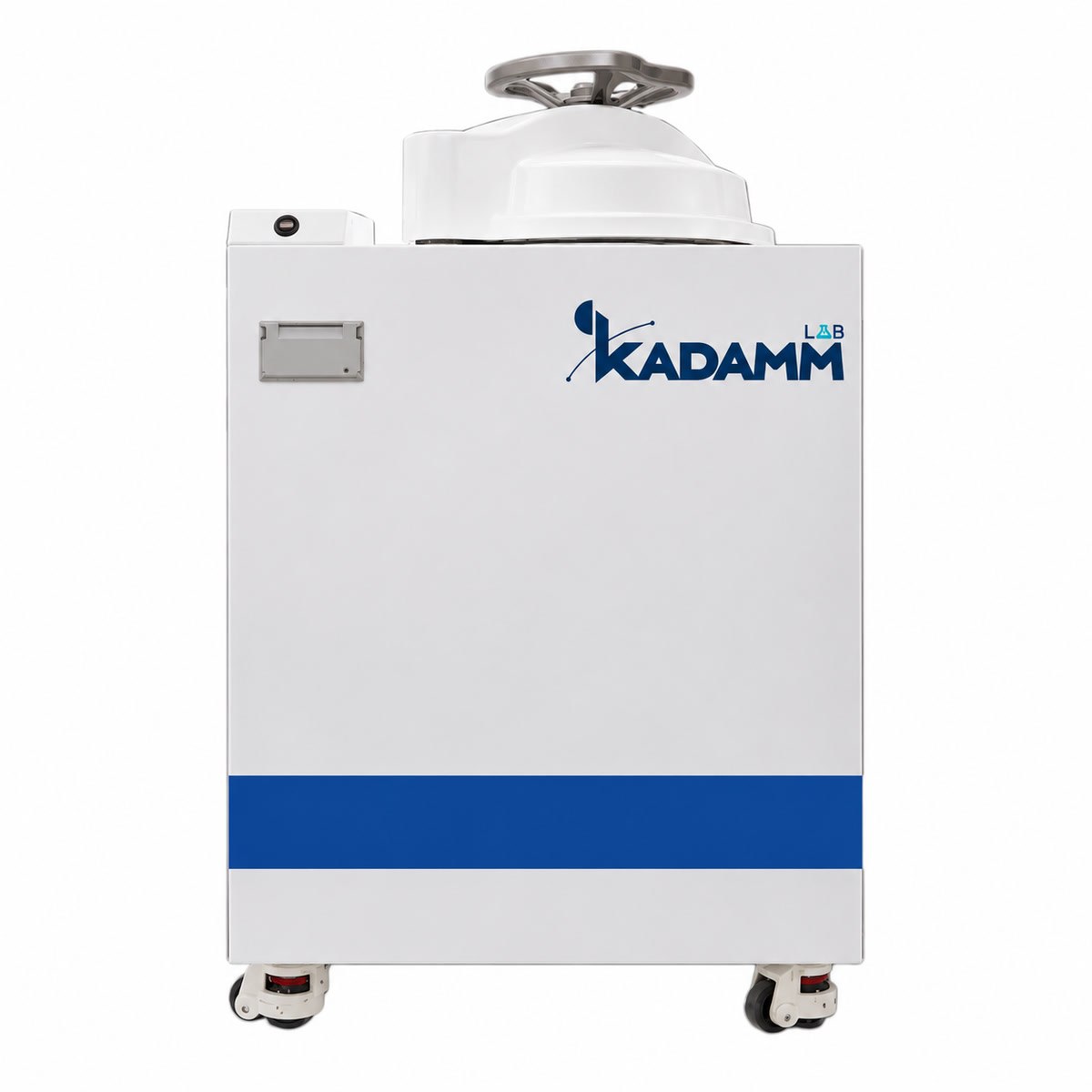

КАДАММ СП-В14 — Стерилизатор паровой (автоклав) вертикальный, 60–120 л
Вертикальный паровой стерилизатор, который не выпускает пар в помещение: отработанный пар охлаждается и возвращается в бак, а вода подпитывается автоматически. Цветной сенсорный дисплей, выносной датчик для жидкостей и сред, порт USB и одинаковое основание у всех четырёх объёмов.
Пар не выходит в помещениеАвтоподпитка водойЦветной сенсорный дисплейВыносной датчик загрузки
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
60–120 л
Объём камеры
121–134 °C
Температура стерилизации
0,25 МПа
Макс. рабочее давление
0,5 °C
Точность температуры
Ø386 мм
Диаметр камеры
560×640 мм
Основание корпуса
Модели и артикулы
КАДАММ СП-В14-60
камера 60 л, Ø386×515 мм; корпус 560×640×990 мм; масса нетто 100 кг
КАДАММ СП-В14-80
камера 80 л, Ø386×695 мм; корпус 560×640×1072 мм; масса нетто 110 кг
КАДАММ СП-В14-100
камера 100 л, Ø386×875 мм; корпус 560×640×1258 мм; масса нетто 125 кг
КАДАММ СП-В14-120
камера 120 л, Ø386×1054 мм; корпус 560×640×1437 мм; масса нетто 132 кг
Что это за серия
КАДАММ СП-В14 — вертикальный автоклав с цилиндрической камерой из нержавеющей стали и загрузкой сверху: лабораторный автоклав для стерилизации посуды, жидкостей, сред и отходов. Пар образуется в самой камере из воды, которую аппарат берёт из встроенного бака, а давление держит затвор с маховиком. Конструкция привычная для лабораторных вертикальных стерилизаторов; главное отличие серии — в том, куда девается пар после цикла.
В обычном вертикальном автоклаве пар при сбросе давления уходит через выпускной клапан в помещение или в подставленную ёмкость. В СП-В14 выпуск замкнут: пар проходит через систему охлаждения, конденсируется и возвращается в бак. Наружу не выходит ни пар, ни аэрозоль, поэтому в комнате остаётся сухо, на стенах и мебели не оседает конденсат, а в воздух не попадают капли из камеры.
Воду во время работы контролирует сам аппарат. Если уровень падает, включается автоматическая подпитка из бака; если воды для цикла недостаточно, нагрев блокируется защитой от работы всухую. Оператору не нужно доливать воду в камеру перед каждым запуском и следить, не выкипела ли она в длинном режиме.
Режимом управляют с цветного сенсорного дисплея: на нём задают температуру и время, выбирают программу и видят ход цикла. Стерилизация идёт при 121–134 °C, температура поддерживается с точностью 0,5 °C, наибольшее рабочее давление в камере — 0,25 МПа при расчётном 0,28–0,3 МПа.
Для жидкостей и питательных сред в камере есть выносной датчик: его ставят во флакон-свидетель, и отсчёт времени стерилизации идёт по температуре внутри жидкости, а не по пару над ней. Это нужно для открытых жидкостей и сред, где объём прогревается дольше, чем воздух камеры. Через порт USB данные цикла можно перенести на компьютер.
В линейке четыре объёма — 60, 80, 100 и 120 л. Диаметр камеры у всех один, Ø386 мм, меняется только её глубина, поэтому корзины и тара одинакового диаметра подходят ко всем моделям. Корпус занимает на полу одно и то же место, 560×640 мм; с ростом объёма растёт лишь высота — от 990 до 1437 мм.
Перед монтажом проверьте, достаёт ли оператор до дна камеры: у СП-В14-100 и СП-В14-120 высота корпуса 1258 и 1437 мм, загрузка идёт сверху. Мощность и параметры электропитания для выбранной модели уточните у менеджера — от них зависит, какая линия и автомат нужны в помещении.
Как устроена серия
Замкнутый выпуск параСбрасываемый пар охлаждается и конденсируется во внутреннем контуре, вода возвращается в бак. В помещение не выходят ни пар, ни аэрозоль.
Встроенный бак и автоподпиткаВода для цикла хранится в баке внутри корпуса и подаётся в камеру автоматически по мере расхода — подключать водопровод не требуется.
Защита от работы без водыПри нехватке воды нагрев отключается, и нагреватель не перегревается всухую в долгом режиме.
Двойная защита по температуре и давлениюПерегрев и превышение давления контролируются автоматически двумя независимыми способами; цикл прерывается до выхода за допустимые значения.
Блокировка затвораПредохранительная блокировка не даёт открыть крышку, пока в камере остаётся давление, и не позволяет начать цикл с незакрытым затвором.
Цветной сенсорный дисплейПараметры задаются касанием, на экране видны температура, давление, время и этап цикла.
Выносной датчик загрузкиДатчик температуры внутри флакона-свидетеля ведёт отсчёт по самой жидкости — для программ открытых жидкостей и питательных сред.
Металлическая арматураВыключатель питания и маховик затвора металлические, камера из нержавеющей стали — детали, которые чаще всего изнашиваются, рассчитаны на ежедневную работу.
Технические характеристики
Параметр
КАДАММ СП-В14-60
КАДАММ СП-В14-80
КАДАММ СП-В14-100
КАДАММ СП-В14-120
Объём камеры, л
60
80
100
120
Размеры камеры (Ø×глубина), мм
Ø386×515
Ø386×695
Ø386×875
Ø386×1054
Материал камеры
нержавеющая сталь
Температура стерилизации
121–134 °C
Точность температуры
0,5 °C
Макс. рабочее давление
0,25 МПа
Расчётное давление
0,28–0,3 МПа
Управление
микропроцессорное, цветной сенсорный дисплей
Датчик температуры загрузки
выносной, для программ жидкостей и питательных сред
Передача данных
разъём USB
Подача воды
встроенный бак, автоматическая подпитка в ходе цикла
Выпуск пара
внутренняя циркуляция пара и воды с охлаждением; пар в помещение не выводится
Защиты
от работы без воды, от перегрева и превышения давления (двойная), блокировка затвора
Затвор
маховик
Мощность
уточняйте у менеджера
Электропитание
уточняйте у менеджера
Габариты (Ш×Г×В), мм
560×640×990
560×640×1072
560×640×1258
560×640×1437
Масса нетто, кг
100
110
125
132
Масса брутто, кг
114
125
140
147
Габариты в упаковке, мм
800×730×1260
830×730×1300
800×730×1430
800×730×1580
Объём камеры номинальный; мощность, электропитание, комплект корзин и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-В14Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные средыСреды во флаконах и колбах, в том числе открытые: выносной датчик в контрольном флаконе показывает, когда прогрелась сама жидкость.
Растворы и жидкостиБуферы, физиологические растворы, вода для приготовления реактивов — по программе для жидкостей с отсчётом по датчику загрузки.
Лабораторная посуда и инструментыСтеклянная и металлическая посуда, дозаторные наконечники, пинцеты, шпатели — в корзинах под диаметр камеры.
Обеззараживание отходовОтработанные посевы, чашки и расходники перед утилизацией: пар и аэрозоль из камеры не выходят наружу, а охлаждаются во внутреннем контуре.
Помещения без вытяжкиКомнаты, где выброс пара нежелателен: рядом с приборами, шкафами и документацией, в небольших лабораториях без отдельной моечной.
Учебные и научные лабораторииЕжедневная стерилизация сред, посуды и материалов с простым управлением и защитами, которые не дают ошибиться при работе без опыта.
Чем сильна серия
Сухой воздух в лаборатории. Пар после цикла не выбрасывается, а охлаждается и возвращается в бак. Не нужно ставить автоклав под вытяжку или у окна, конденсат не портит отделку и мебель.
Без водопровода. Встроенный бак и автоматическая подпитка: аппарат ставят там, где удобно, а не там, где есть подвод воды и слив.
Точный отсчёт для жидкостей. Выносной датчик ведёт время стерилизации по температуре внутри флакона — среды не пересушиваются и не остаются недогретыми.
Защиты от ошибок оператора. Нагрев не включится без воды, крышка не откроется под давлением, перегрев и превышение давления отсекаются автоматически.
Одна тара на всю линейку. Диаметр камеры Ø386 мм у всех моделей, основание корпуса 560×640 мм — корзины и место под аппарат не меняются при переходе на другой объём.
Данные цикла на компьютер. Порт USB позволяет снять данные цикла для журнала лаборатории.
Когда выбирают КАДАММ СП-В14: Выбирайте СП-В14, если автоклав стоит в рабочей комнате без вытяжки и выброс пара недопустим, а воду удобнее заливать в бак, чем подводить водопровод. Близкие по устройству вертикальные серии СП-В16 и СП-В18 тех же объёмов, 60–120 л, отличаются комплектацией и затвором — сравните ТТХ на их страницах. Если нужна линейка от 50 л или с камерой больше 120 л, смотрите СП-В10 (50–200 л) и СП-В2 (35–150 л); вертикальные серии СП-В9, СП-В11 и СП-В13 — альтернатива с другим набором функций в том же диапазоне объёмов.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
При сбросе давления пар не уходит в помещение. Он проходит через систему охлаждения, конденсируется, и вода возвращается во встроенный бак — это внутренняя циркуляция пара и воды.
Поэтому вместе с паром наружу не выносится и аэрозоль из камеры, а в комнате не растёт влажность.
Нужно ли подключать автоклав к водопроводу?+
Нет. Вода заливается во встроенный бак, а в камеру во время цикла подаётся автоматически. Какую воду использовать (дистиллированную или деионизированную) и как часто её менять, подскажут наши инженеры.
Что будет, если вода закончится во время цикла?+
Аппарат следит за уровнем и при нехватке воды отключает нагрев. Нагреватель не работает всухую, а оператор видит сигнал на дисплее. После доливки цикл запускают заново.
Как стерилизовать питательные среды и открытые жидкости?+
Для этого предусмотрены программы с выносным датчиком. Датчик помещают во флакон с тем же объёмом жидкости, что и загрузка, и время стерилизации начинает отсчитываться только тогда, когда заданной температуры достигла сама жидкость.
Так среда в больших флаконах получает полный режим, а не время, рассчитанное по пару над ней.
Подходит ли серия для упакованных изделий и текстиля?+
СП-В14 удаляет воздух из камеры вытеснением паром, без предварительного вакуума. Для неупакованной посуды, жидкостей, сред и отходов этого достаточно.
Плотно упакованные изделия, текстиль и полые предметы надёжнее стерилизуются в автоклаве с импульсным вакуумом. Система сушки для этой серии — по запросу: наличие и условия уточните у менеджера.
Можно ли стерилизовать лабораторные отходы?+
Да, отработанные посевы, чашки и расходники обеззараживают в термостойких пакетах или ёмкостях. Пар и аэрозоль при сбросе давления не выходят наружу, что для такой загрузки особенно важно.
Режим и тару под ваш тип отходов наши инженеры подберут вместе с вами.
Какой объём выбрать?+
Ориентируйтесь на самую крупную разовую загрузку и высоту флаконов. Диаметр камеры у всех моделей одинаковый, Ø386 мм, отличается глубина: 515, 695, 875 и 1054 мм.
Учтите и рост оператора: камера загружается сверху, а высота корпуса у старшей модели — 1437 мм.
Можно ли поставить СП-В14 вместо вертикального стерилизатора ВК-75?+
По типу — да: СП-В14 тоже вертикальный автоклав с загрузкой сверху, а ближайшие объёмы камеры — 60 и 80 л. При замене сверьте размеры камеры (у всех моделей Ø386 мм) и корзин, параметры сети и заправку водой: здесь вода берётся из встроенного бака, а пар наружу не выводится.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Какое электропитание нужно?+
Мощность и параметры сети для каждой модели уточните у менеджера до подготовки помещения. От них зависит сечение кабеля и номинал автомата на линии автоклава.
Как снять данные цикла?+
На корпусе есть разъём USB: через него данные цикла переносят на компьютер для лабораторного журнала. Принтер протокола для этой серии — по запросу, наличие уточните у менеджера.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
