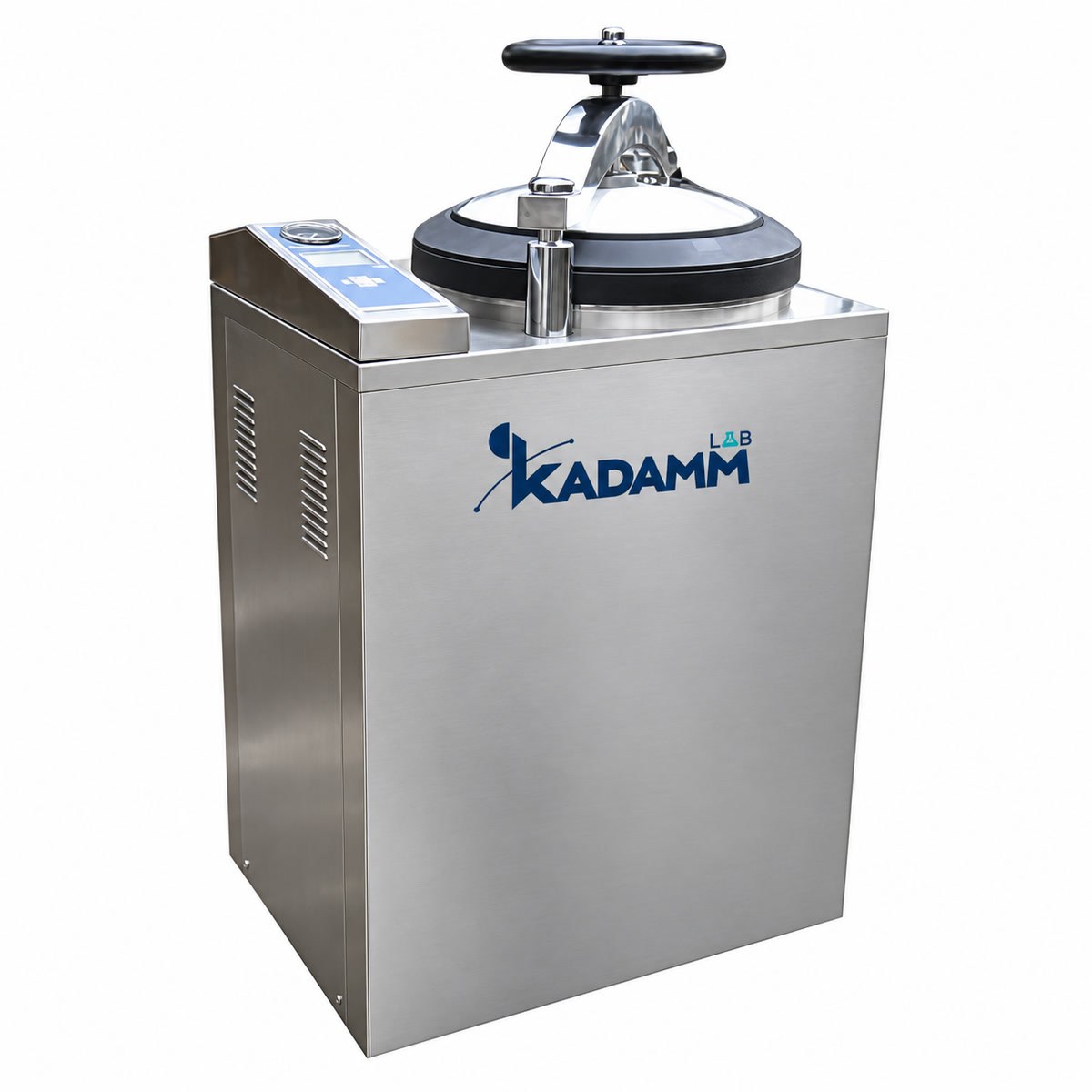

КАДАММ СП-В33 — Стерилизатор паровой (автоклав) вертикальный с вакуумной сушкой, 50–100 л
Вертикальный автоклав с верхней загрузкой: перед выдержкой камеру несколько раз разрежают, после — сушат паром и вакуумом. Цикл от заливки воды до сушки идёт сам, пар наружу не выпускается, а для поверочных датчиков есть отдельный разъём.
Импульсное разрежениеСушка паром и вакуумомОднофазная сетьРазъём для PT/TT-тестов
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ СП-В33 — паровой стерилизатор вертикального исполнения: цилиндрическая камера стоит стоймя, корзины опускают в неё сверху: лабораторный автоклав для стерилизации сред, посуды и упакованной загрузки. От простого вертикального автоклава серию отличает импульсное разрежение. Перед выдержкой воздух из камеры откачивается трижды, каждый раз до −0,081 МПа, и между откачками камера заполняется паром. Так пар попадает внутрь пакетов, свёрнутой ткани и трубок, а не только омывает их снаружи.
Цикл полностью автоматический. Аппарат сам набирает воду, проводит импульсный вакуум, нагревает камеру, выдерживает режим, сливает конденсат и сушит загрузку — сначала паром, затем несколькими импульсами разрежения. Оператор выбирает программу и запускает её; об окончании цикла сообщает зуммер, после чего аппарат останавливается сам.
Управление микропроцессорное, кнопки сенсорные, на ЖК-экране в реальном времени видны температура, давление, время и глубина вакуума, а также текущий этап. Рабочая температура — 134 °C при давлении 0,22 МПа, наибольшее рабочее давление — 0,23 МПа. Уставку температуры можно задать в пределах 0–134 °C, таймер выдержки — от 1 до 99 минут; разброс температуры по объёму камеры не выходит за ±1 °C.
Вода нагревается погружным ТЭНом, а пар и конденсат ходят по замкнутому контуру: наружу в помещение пар не сбрасывается, возле аппарата остаётся сухо, вытяжка над ним не требуется. Воздух, который возвращается в камеру после разрежения, проходит бактериальный фильтр 0,22 мкм, и высушенная загрузка повторно не загрязняется.
Крышка открывается маховиком и отводится в сторону, уплотнение прижимается само при наборе давления. Корпус и камера выполнены из нержавеющей стали, внутри — двойная корзина, тоже из нержавейки.
В линейке три объёма: 50, 75 и 100 л. Все три работают от однофазной сети ~220 В, 50 Гц: младшая модель потребляет 3000 Вт, две старшие — по 4500 Вт. Стоят аппараты на полу, занимая место от 690×470 мм до 750×550 мм.
Все модели питаются от ~220 В, 50 Гц; для СП-В33-75 и СП-В33-100 нужна линия под 4500 Вт с отдельным автоматом. Требования к воде, способ её подачи и подключение слива для своего помещения уточните у менеджера до монтажа.
Как устроена серия
Трёхкратное разрежение до −0,081 МПаВоздух уходит из камеры и из загрузки до начала выдержки. Пар без помех проникает в упаковку, ткань и узкие каналы.
Двухэтапная сушкаПосле слива загрузку сушат паром, затем несколькими импульсами вакуума. Пакеты и ткань выходят из камеры сухими.
Стерильный впуск воздухаПри сбросе разрежения воздух проходит фильтр 0,22 мкм — сухая загрузка не встречается с нефильтрованным воздухом помещения.
Пять программЧетыре заводских режима — инструменты, текстиль, резина, жидкости — и один пользовательский под свою загрузку.
Разъём для PT/TT-тестовСтандартный порт для внешних датчиков давления и температуры: аппарат проверяют поверочной аппаратурой без вскрытия камеры.
Пар не выходит в помещениеЗамкнутая пароводяная циркуляция: у автоклава не образуется облако пара и конденсат на стенах.
Крышка с маховикомБыстрое открытие поворотом маховика с отводом крышки, уплотнение поджимается давлением в камере.
Сигнал окончанияПо завершении цикла звучит зуммер, нагрев и вакуум отключаются автоматически.
замкнутая пароводяная циркуляция, без выброса наружу
Дверь
быстрооткрываемая, с маховиком, самоподжимное уплотнение
Контроль цикла
разъём для PT/TT-тестов, зуммер окончания
Материал
нержавеющая сталь
Комплектация
двойная корзина из нержавеющей стали
Мощность
3000 Вт
4500 Вт
Электропитание
~220 В, 50 Гц
Габариты (Ш×Г×В), мм
690×470×1140
730×510×1270
750×550×1305
Габариты в упаковке, мм
760×550×1290
820×600×1380
840×640×1410
Масса нетто, кг
100
118
128
Масса брутто, кг
120
140
160
Объём камеры номинальный; требования к воде, подключение слива и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-В33Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды и растворыСтерилизация сред, буферов и растворов во флаконах по программе для жидкостей.
Упакованная посуда и инструментыНаконечники, пинцеты, шпатели, стекло в стерилизационных пакетах: разрежение выводит воздух из упаковки, сушка оставляет её сухой.
Ткань и пористые изделияХалаты, салфетки, ватные пробки, фильтровальные материалы — для них в аппарате есть отдельная программа.
Резиновые и полые изделияПробки, прокладки, трубки и шланги: резина стерилизуется по своей программе, а пар заходит в каналы благодаря вакууму.
Обеззараживание лабораторных отходовПосевы и отработанные материалы в подходящей таре: режим задают в пользовательской программе.
Научные и учебные лабораторииУниверсальный аппарат на среды, посуду и упакованные материалы, не требующий трёхфазной сети.
Чем сильна серия
Стерилизует то, что упаковано. Трёхкратный вакуум удаляет воздушные карманы, которые в автоклаве без разрежения мешают пару прогреть пакет или трубку изнутри.
Не нужно досушивать. Паровая и вакуумная сушка сразу после выдержки: упаковку можно убирать на хранение, не раскладывая её для просушки.
Чисто и сухо вокруг. Пар не выпускается в помещение, поэтому аппарат можно ставить в обычной лаборатории без отдельной вытяжки над ним.
Проверяется без разборки. PT/TT-разъём позволяет подключить внешние датчики при валидации и периодическом контроле.
Только однофазное питание. Все три модели работают от ~220 В: трёхфазный ввод для установки не требуется.
Ровный прогрев камеры. Разброс температуры по объёму — в пределах ±1 °C, режим одинаков для корзины сверху и снизу.
Когда выбирают КАДАММ СП-В33: СП-В33 подходит, когда стерилизуете упакованное, ткань, резину или полые изделия, хотите доставать загрузку сухой и обходитесь однофазной сетью. Другая вертикальная серия с импульсным вакуумом на 50–100 л — СП-В32; нужен объём до 150 л — смотрите СП-В34, небольшая камера от 35 л — СП-В31. Если в работе только среды, жидкости и неупакованная посуда, разрежение не обязательно: подойдут вертикальные автоклавы базового исполнения СП-В9, СП-В10, СП-В11, а сушка без вакуума есть у СП-В27.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Что даёт импульсный вакуум в вертикальном автоклаве?+
Воздух — плохой проводник тепла и мешает пару добраться до поверхности изделия. В пакетах, свёрнутой ткани и трубках он задерживается, если его просто вытеснять паром сверху вниз.
СП-В33 трижды разрежает камеру до −0,081 МПа и между откачками подаёт пар. После этого загрузка заполнена паром целиком, и режим 134 °C действует на всё изделие.
Какие программы есть в аппарате?+
Четыре фиксированные: для инструментов, текстиля, резины и жидкостей. Пятая программа пользовательская: в ней задают свою температуру в пределах 0–134 °C и время выдержки от 1 до 99 минут.
Наши инженеры подскажут, какие параметры выбрать под вашу загрузку.
Как устроена сушка?+
После выдержки и слива загрузку сначала сушат паром, затем серией вакуумных импульсов. Воздух, который входит в камеру после разрежения, проходит фильтр 0,22 мкм.
Длительность сушки зависит от загрузки; ориентиры для своей задачи уточните у менеджера.
Нужна ли вытяжка над автоклавом?+
Пар и вода в СП-В33 циркулируют по замкнутому контуру, наружу пар не выбрасывается. Поэтому отдельный зонт над аппаратом обычно не нужен, а в помещении не скапливается влага.
Можно ли обеззараживать лабораторные отходы?+
Отдельной программы для отходов нет, режим под свою загрузку задают в пользовательской программе. Тару, допустимую загрузку и порядок работы обсудите с менеджером.
Как выбрать объём: 50, 75 или 100 л?+
Отталкивайтесь от загрузки за один цикл с запасом по высоте: корзина должна стоять свободно, пакеты — не прижиматься к стенкам, иначе пар и сушка работают хуже.
Камера 50 л — Ø340×550 мм, 75 л — Ø400×600 мм, 100 л — Ø440×650 мм. Сравните эти размеры с вашей тарой и флаконами.
Что подготовить к установке?+
Однофазную розетку или линию ~220 В, 50 Гц: 3000 Вт для СП-В33-50 и 4500 Вт для двух старших моделей. Ровный пол, выдерживающий массу аппарата с водой (нетто — от 100 до 128 кг).
Требования к воде и подключение слива уточните у менеджера — наша техническая поддержка поможет спланировать место.
Как проверить, что аппарат держит режим?+
На корпусе есть стандартный разъём для PT/TT-тестов: через него подключают внешние датчики давления и температуры, не вскрывая камеру.
На ЖК-экране в ходе цикла видны температура, давление, время и глубина вакуума.
Можно ли поставить СП-В33 вместо вертикального стерилизатора ВК-75?+
По типу — да: СП-В33 тоже вертикальный автоклав с загрузкой сверху, а ближайшие объёмы камеры — 75 и 100 л. При замене сверьте размеры камеры (Ø400×600 и Ø440×650 мм) и корзин, линию ~220 В под 4500 Вт и подачу воды со сливом.
Если вашей загрузке не нужны вакуум и сушка, посмотрите вертикальные серии без разрежения — они проще. Наши инженеры подберут модель по паспорту прежнего стерилизатора и описанию загрузки.
Что входит в поставку?+
Автоклав выбранного объёма и двойная корзина из нержавеющей стали. Заводских опций у серии нет; дополнительные корзины и тару уточните у менеджера.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
