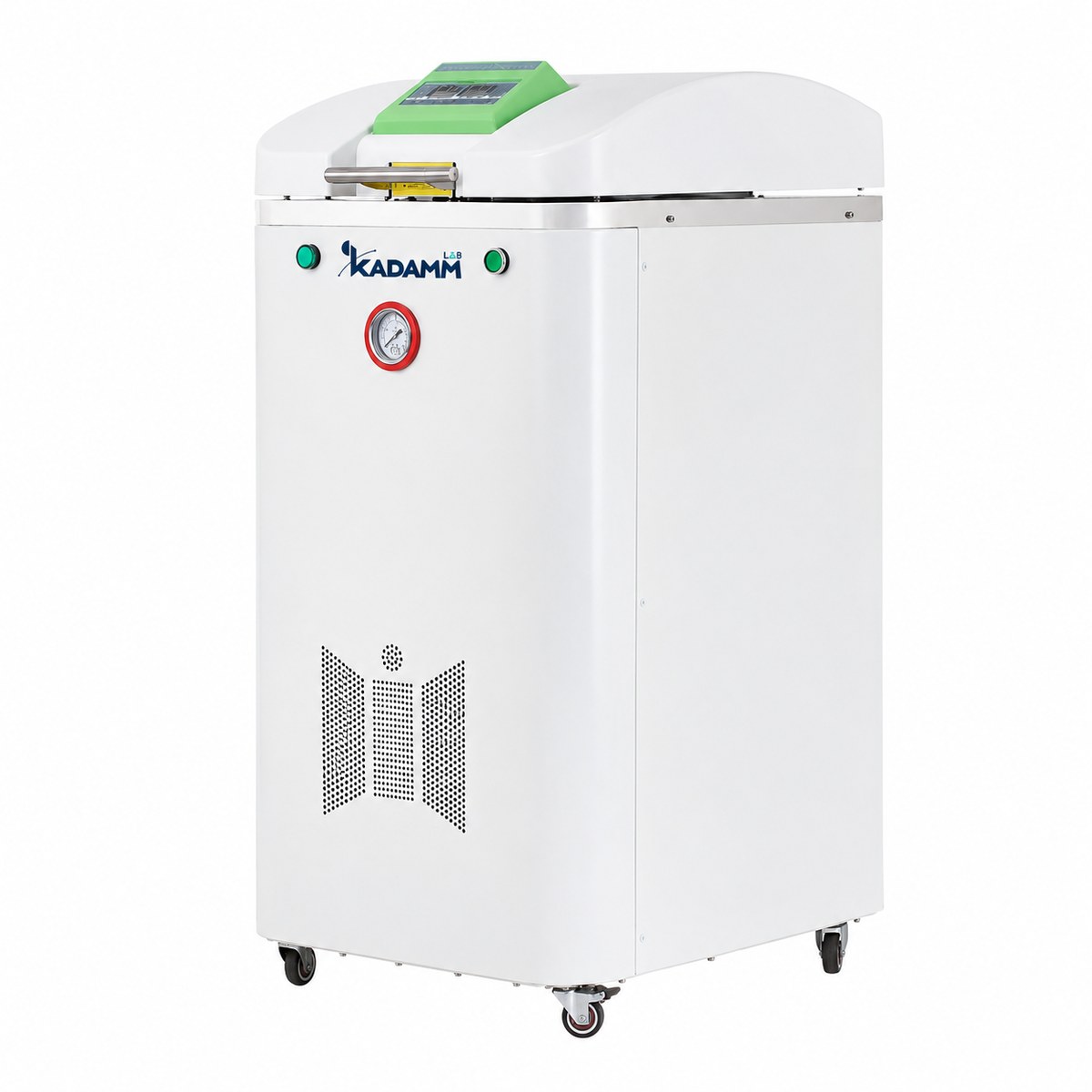

КАДАММ СП-В21 — Стерилизатор паровой (автоклав) вертикальный, 62–110 л
Вертикальный паровой стерилизатор с откидной крышкой, электромагнитным замком и микрокомпьютерным управлением: режим выбирается из памяти программ, ход цикла виден на мнемосхеме, протокол печатает встроенный термопринтер. Отдельные программы растворения и подогрева сред, принудительное охлаждение и порты для валидации входят в каждую модель.
Термопринтер в комплектеПорты для валидацииРастворение и подогрев средОтложенный старт
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
62–110 л
Объём камеры
115–138 °C
Температура стерилизации
0,26 МПа
Рабочее давление
Pt100 класса AA
Датчик температуры
4000 Вт
Мощность нагрева
~220 В 50 Гц
Электропитание
Модели и артикулы
КАДАММ СП-В21-62
камера 62 л, Ø365×484 мм; корпус 550×640×900 мм; 4000 Вт, 220 В
КАДАММ СП-В21-80
камера 80 л, Ø414×484 мм; корпус 550×640×900 мм; 4000 Вт, 220 В
КАДАММ СП-В21-88
камера 88 л, Ø365×734 мм; корпус 550×640×1150 мм; 4000 Вт, 220 В
КАДАММ СП-В21-110
камера 110 л, Ø414×734 мм; корпус 550×640×1150 мм; 4000 Вт, 220 В
Что это за серия
КАДАММ СП-В21 — вертикальный автоклав с цилиндрической камерой из нержавеющей стали AISI 304 и загрузкой сверху: лабораторный автоклав для стерилизации сред, жидкостей и посуды. Пар образуется в самой камере: вода на дне нагревается ТЭНами, воздух вытесняется паром и уходит через выпуск. Это классическая схема гравитационного удаления воздуха — простая в обслуживании и достаточная для сред, жидкостей, неупакованной посуды и инструментов.
Все четыре модели стоят на одинаковом основании 550×640 мм, поэтому место под аппарат в лаборатории не зависит от выбранного объёма. Различаются диаметр и глубина камеры: Ø365 или Ø414 мм при глубине 484 или 734 мм. Низкий корпус высотой 900 мм — у моделей на 62 и 80 л, высокий, 1150 мм, — у моделей на 88 и 110 л.
Процессом управляет микрокомпьютер. На дисплее показана мнемосхема цикла: в любой момент видно, на каком шаге находится аппарат — нагрев, стерилизация, сброс пара или охлаждение. Температуру в камере измеряет датчик Pt100 класса AA с разрешением 0,1 °C. Стерилизация задаётся в диапазоне 115–138 °C без фиксированных ступеней, рабочее давление — 0,26 МПа, таймер — от 0 до 9999 минут с обратным отсчётом.
Кроме стерилизации, в аппарате есть два режима для работы со средами. Растворение — 60–100 °C с тем же длинным таймером: агар расплавляется без кипячения на плитке. Подогрев — выдержка при 45–80 °C до 300 минут, чтобы приготовленная среда оставалась жидкой до разлива. Отложенный старт ставится на любое время в пределах года, и цикл может закончиться к началу смены.
Крышка откидная: её опускают и прижимают, и электромагнитный замок сам запирает её на 6 или 8 захватах; состояние замка показывает индикатор. Уплотнитель из силикона лежит в пазу типа «ласточкин хвост» и прижимается равномерно по всей окружности. Захваты расположены на крышке, а не на горловине, поэтому край камеры остаётся гладким и корзина входит и выходит без задевания.
После стерилизации включаются два вентилятора и охлаждают камеру потоком воздуха. Крышка открывается только когда температура опустится до порога разблокировки — его задают в пределах 60–95 °C, по умолчанию 80 °C. Выходящий пар собирается во встроенный сборник и сбрасывается ступенями, поэтому в помещение не выбрасывается облако пара.
В комплект входит термопринтер для протокола цикла, а на корпусе выведены резьбовые порты для контрольных датчиков давления и температуры. Через них аппарат проходит квалификацию IQ/OQ/PQ и периодическую поверку, не разбирая камеру.
Все модели питаются от однофазной сети ~220 В 50 Гц и потребляют 4000 Вт: выделите отдельную линию на 16 А с заземлением. В камеру перед каждым циклом заливают дистиллированную воду, для конденсата нужен слив — сливной шланг входит в комплект.
Как устроена серия
Мнемосхема цикла на дисплееМикрокомпьютер ведёт процесс сам, а на экране показана схема шагов с подсветкой текущего. Оператор видит состояние аппарата, не открывая журнал и не считая минуты.
Память программ под разные загрузкиГотовые режимы для жидкостей, твёрдых загрузок, агара и инструментов плюс собственные программы — до 80 записей. Режим для своей загрузки настраивают один раз.
Растворение и подогрев средПрограмма растворения при 60–100 °C плавит агар прямо в автоклаве, подогрев при 45–80 °C держит среду жидкой до 300 минут перед разливом.
Электромагнитный замок крышкиОткидная крышка запирается при нажатии, 6 или 8 захватов распределяют усилие по уплотнителю. Индикатор показывает, заперт ли замок.
Принудительное охлаждениеДва вентилятора включаются после стерилизации. Порог открытия крышки настраивается в диапазоне 60–95 °C, раньше него замок не отпустит.
Сборник параПар из камеры уходит во встроенный сборник и выпускается в несколько ступеней — без резкого выброса в помещение.
Протокол и валидацияТермопринтер печатает каждый цикл, резьбовые порты на корпусе принимают контрольные датчики давления и температуры для IQ/OQ/PQ.
ЗащитыЗапуск блокируется при незапертой крышке. При низком уровне воды цикл останавливается, ниже ТЭНа — питание отключается. Защита от перегрева, превышения давления, утечки тока, перегрузки и короткого замыкания.
Технические характеристики
Параметр
КАДАММ СП-В21-62
КАДАММ СП-В21-80
КАДАММ СП-В21-88
КАДАММ СП-В21-110
Объём камеры, л
62
80
88
110
Размеры камеры (Ø×глубина), мм
Ø365×484
Ø414×484
Ø365×734
Ø414×734
Материал камеры
нержавеющая сталь AISI 304
Температура стерилизации
115–138 °C, плавная установка
Время стерилизации
0–9999 мин, обратный отсчёт
Макс. рабочее давление
0,26 МПа
Растворение сред: температура
60–100 °C, плавная установка; 0–9999 мин
Подогрев (выдержка): температура
45–80 °C; до 300 мин
Температура разблокировки крышки
60–95 °C (по умолчанию 80 °C)
Датчик температуры
Pt100 класса AA, разрешение 0,1 °C
Отложенный старт
на любое время в пределах года
Порт валидации
резьбовые порты для поверки давления и температуры
Мощность
4000 Вт
Электропитание
~220 В 50 Гц 16 А
Комплектация
термопринтер; резьбовой ввод для валидации (IQ/OQ/PQ); сетчатая корзина или мешок; перчатки; сливной шланг
Габариты (Ш×Г×В), мм
550×640×900
550×640×1150
Масса нетто, кг
72
82
85
95
Масса брутто, кг
102
112
115
125
Габариты в упаковке, мм
650×740×1050
650×740×1250
Объём камеры номинальный; параметры опций и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-В21Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды и агарСтерилизация флаконов со средами по программе для жидкостей, расплавление агара программой растворения и тёплая выдержка готовой среды до разлива по чашкам.
Жидкости и растворыБуферы, солевые растворы, вода для приготовления реактивов — в термостойких флаконах с неплотно закрытыми крышками.
Лабораторная посудаСтеклянная посуда, наконечники и пробирки в штативах, металлические инструменты в сетчатой корзине.
Обеззараживание отходовОтработанные посевы и расходники в автоклавируемом мешке: сбор пара в сборник снижает выброс в помещение, протокол печатается для журнала.
Микробиологические и контрольные лабораторииЕжедневные циклы в начале и конце смены с отложенным стартом; порты для контрольных датчиков упрощают периодическую проверку режима.
Учебные лабораторииПонятная мнемосхема на дисплее и блокировки крышки делают аппарат удобным для работы студентов под надзором преподавателя.
Чем сильна серия
Один аппарат на весь цикл работы со средой. Стерилизация, растворение агара и подогрев до разлива выполняются в одной камере — водяная баня и плитка для этого не нужны.
Документ на каждый цикл. Термопринтер стоит в комплекте, отдельный регистратор покупать не придётся. Распечатку подшивают в журнал стерилизации.
Готовность к валидации. Резьбовые порты под контрольные датчики выведены на корпус. Квалификация IQ/OQ/PQ и поверка проходят без вскрытия камеры.
Точное измерение температуры. Датчик Pt100 класса AA с разрешением 0,1 °C и плавная установка температуры позволяют подобрать режим под конкретную загрузку.
Безопасное открытие. Крышка не открывается, пока камера горячая: два вентилятора ускоряют охлаждение, а порог разблокировки настраивается.
Одинаковое место под любую модель. Основание 550×640 мм у всех четырёх объёмов; выбор объёма меняет только высоту корпуса.
Когда выбирают КАДАММ СП-В21: Выбирайте СП-В21, если лаборатория стерилизует среды, жидкости, посуду и отходы, а протокол цикла и возможность валидации нужны сразу, без докупки принтера и переделки корпуса. Нужна камера на 50 л или больше 110 л — сравните с СП-В9, СП-В11 и СП-В10 (до 200 л). Для подбора по другим комплектациям в том же диапазоне объёмов посмотрите СП-В13, СП-В14, СП-В16 и СП-В18: наши инженеры помогут сравнить их построчно.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Смотрите на высоту загрузки и диаметр. Модели на 62 и 88 л имеют камеру Ø365 мм, на 80 и 110 л — Ø414 мм. Глубина 484 мм у младших и 734 мм у старших моделей.
Если основная загрузка — флаконы и штативы в один ярус, достаточно короткой камеры. Высокие ёмкости и загрузка в два яруса требуют глубокой камеры на 88 или 110 л.
Можно ли растворять агар и держать среду тёплой?+
Да, для этого есть две отдельные программы. Растворение идёт при 60–100 °C с таймером до 9999 минут, подогрев держит 45–80 °C до 300 минут.
Так среду готовят, стерилизуют и доводят до разлива в одном аппарате.
Как устроена подача воды?+
Перед циклом воду заливают в камеру до нужного уровня. При нехватке воды цикл останавливается, а если уровень опустится ниже ТЭНа, питание нагрева отключается.
Бак с автоматическим доливом и внутренней циркуляцией поставляется как опция — уточните у менеджера, совместим ли он с выбранной моделью.
Когда можно открыть крышку после цикла?+
Замок отпускает крышку, только когда температура в камере опустится до порога разблокировки. Порог задаётся в пределах 60–95 °C, по умолчанию — 80 °C.
Два вентилятора после стерилизации включаются автоматически и сокращают ожидание.
Что значит «отложенный старт»?+
Цикл можно запланировать на любое время в пределах года. Загрузку ставят вечером, а стерильные среды и посуда готовы к утру.
Подходит ли серия для упакованных и пористых изделий?+
СП-В21 удаляет воздух вытеснением паром, предварительного вакуума и вакуумной сушки у неё нет. Для плотного текстиля, пакетов и полых изделий с узкими каналами такой схемы может не хватить.
Для такой загрузки наши инженеры подберут автоклав с импульсным вакуумом.
Можно ли поставить СП-В21 вместо вертикального стерилизатора ВК-75?+
По типу — да: СП-В21 тоже вертикальный автоклав с загрузкой сверху, а ближайшие объёмы камеры — 62 и 80 л. При замене сверьте диаметр и глубину камеры под ваши корзины, сеть (здесь ~220 В, линия 16 А) и порядок заливки воды в камеру.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Как проводить валидацию и поверку?+
На корпусе есть резьбовые порты для контрольных датчиков давления и температуры. Через них подключают эталонные средства измерения при квалификации IQ/OQ/PQ и периодической поверке.
Термопринтер печатает протокол каждого цикла, который удобно сверять с показаниями эталона.
Что нужно для подключения?+
Однофазная сеть ~220 В 50 Гц с линией на 16 А и заземлением, дистиллированная вода и место под слив. Сливной шланг входит в комплект.
Что входит в поставку?+
Автоклав выбранного объёма, термопринтер, резьбовой ввод для валидации, сетчатая корзина или мешок, перчатки и сливной шланг. Дополнительные корзины уточните у менеджера.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
