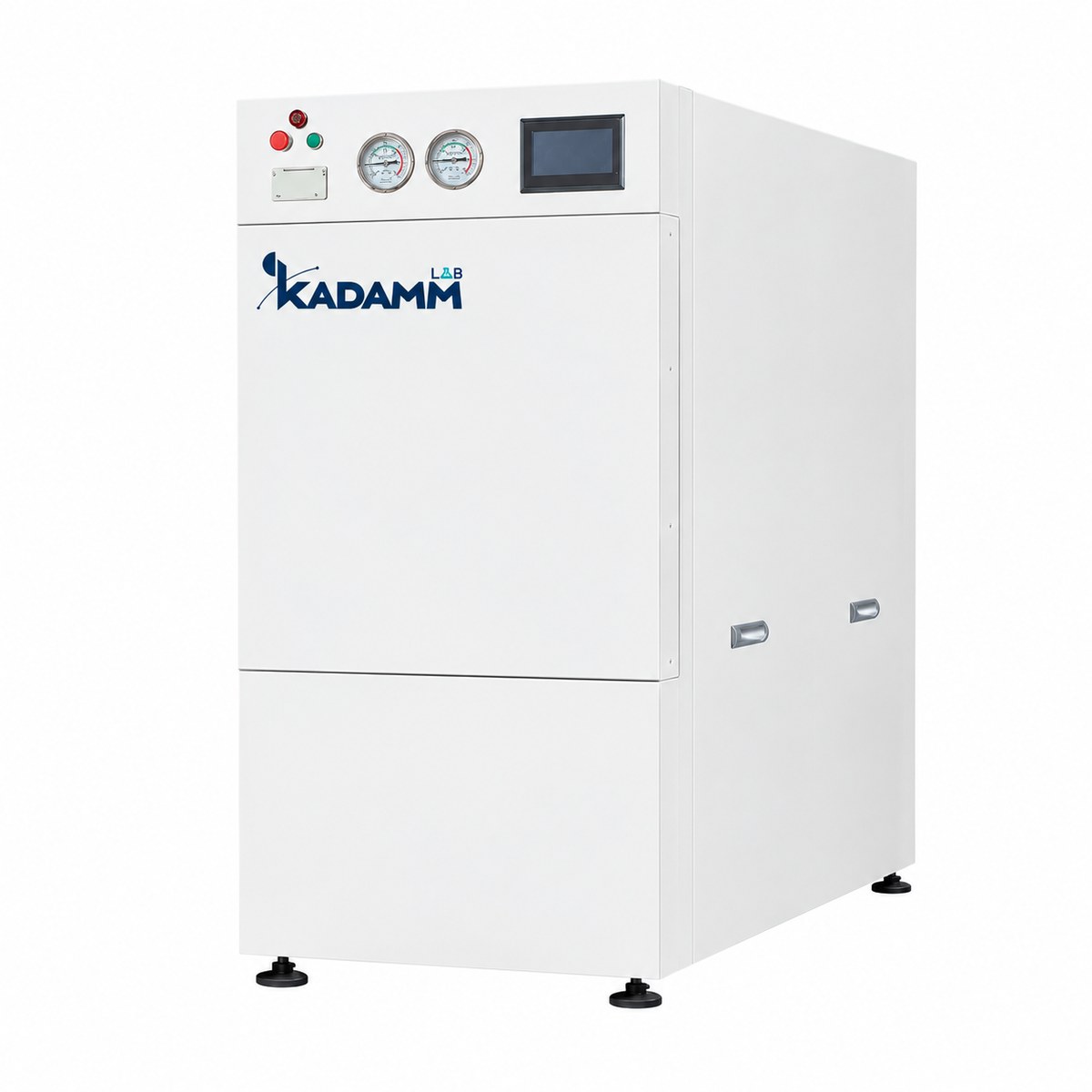

КАДАММ СП-Г15 — Стерилизатор паровой (автоклав) горизонтальный от внешнего пара, 150–400 л

КАДАММ СП-Г15 — горизонтальный паровой стерилизатор (автоклав) с цилиндрической камерой и рубашкой вокруг неё: лабораторный автоклав для стерилизации сред, посуды и крупных партий загрузки. В отличие от серий со встроенным парогенератором, здесь пар для камеры и рубашки подаётся из сети технологического пара предприятия с давлением на входе 0,3–0,7 МПа — серия подходит, когда такая сеть на объекте уже есть и повторный парогенератор не нужен.

Дверь закрывает дисковый шестеренчатый механизм с электрозамком: зубчатый диск входит в паз притвора и удерживает створку, пока в камере остаётся давление. Герметичность на цикл держат саморасширяющиеся уплотнители — их сечение раздувается самим давлением пара внутри камеры, а не отдельным приводом прижима. На корпусе предусмотрен порт для аттестации и калибровки, через который можно подключить проверочный прибор без разборки автоклава.

Цикл задают и контролируют на сенсорном дисплее с микропроцессорным управлением. Результат цикла проверяется двойным способом — по накопленному показателю Фо и отдельно по времени выдержки при заданной температуре, а весь процесс фиксируется в полном протоколе стерилизации. Протокол выводится на встроенный принтер, а через порт USB его можно выгрузить на внешний носитель.

Трубопроводы внутри автоклава собраны из нержавеющей стали SUS304 на хомутовых соединениях — такая обвязка быстрее разбирается для обслуживания, чем сварные или резьбовые соединения. Помимо сети внешнего пара, модель подключают к подаче воды (давление на входе 0,1–0,2 МПа) и к сети сжатого воздуха (0,4–0,7 МПа) для работы клапанов и приводов.

От перегрева и от превышения давления в камере автоклав защищают отдельные контуры контроля — при выходе параметра за расчётные границы нагрев и подача пара отключаются. Расчётное давление камеры задано в диапазоне от −0,1 до 0,25 МПа, расчётная температура — 139 °C, рабочий диапазон температуры стерилизации — 105–136 °C, разрешение индикации — ±1 °C, равномерность по камере — не хуже +2,0 °C.

В серии четыре объёма камеры: 150, 200, 300 и 400 л. У двух младших моделей камера Ø472 мм и отличается только длиной — 880 и 1150 мм; у двух старших диаметр шире, 620 мм, при длине 995 и 1320 мм. Электрическая мощность растёт с объёмом от ≤18 до ≤23 кВт, электропитание у всех моделей одинаковое — ~380 В, 50 Гц, 3 фазы, 5 проводов.

Не нужен собственный парогенератор. Камера и рубашка работают от сети технологического пара предприятия — конструкция проще и компактнее аналогов со встроенным генератором.

Двойной контроль результата. Показатель Фо и время-температура проверяются и фиксируются отдельно друг от друга — протокол показывает оба параметра цикла.

Надёжный замок двери. Дисковый шестеренчатый электрозамок и саморасширяющиеся уплотнители держат дверь закрытой, пока в камере есть давление, без отдельного механического привода.

Протокол без лишних приборов. Встроенный принтер и порт USB сохраняют историю циклов для журнала лаборатории.

Обслуживаемая обвязка. Трубопровод SUS304 на хомутовых соединениях быстрее разбирается для осмотра и ремонта, чем сварные стыки.

Четыре объёма в одной линейке. От 150 до 400 л — с одинаковым управлением, замком двери и контролем цикла во всех моделях.
