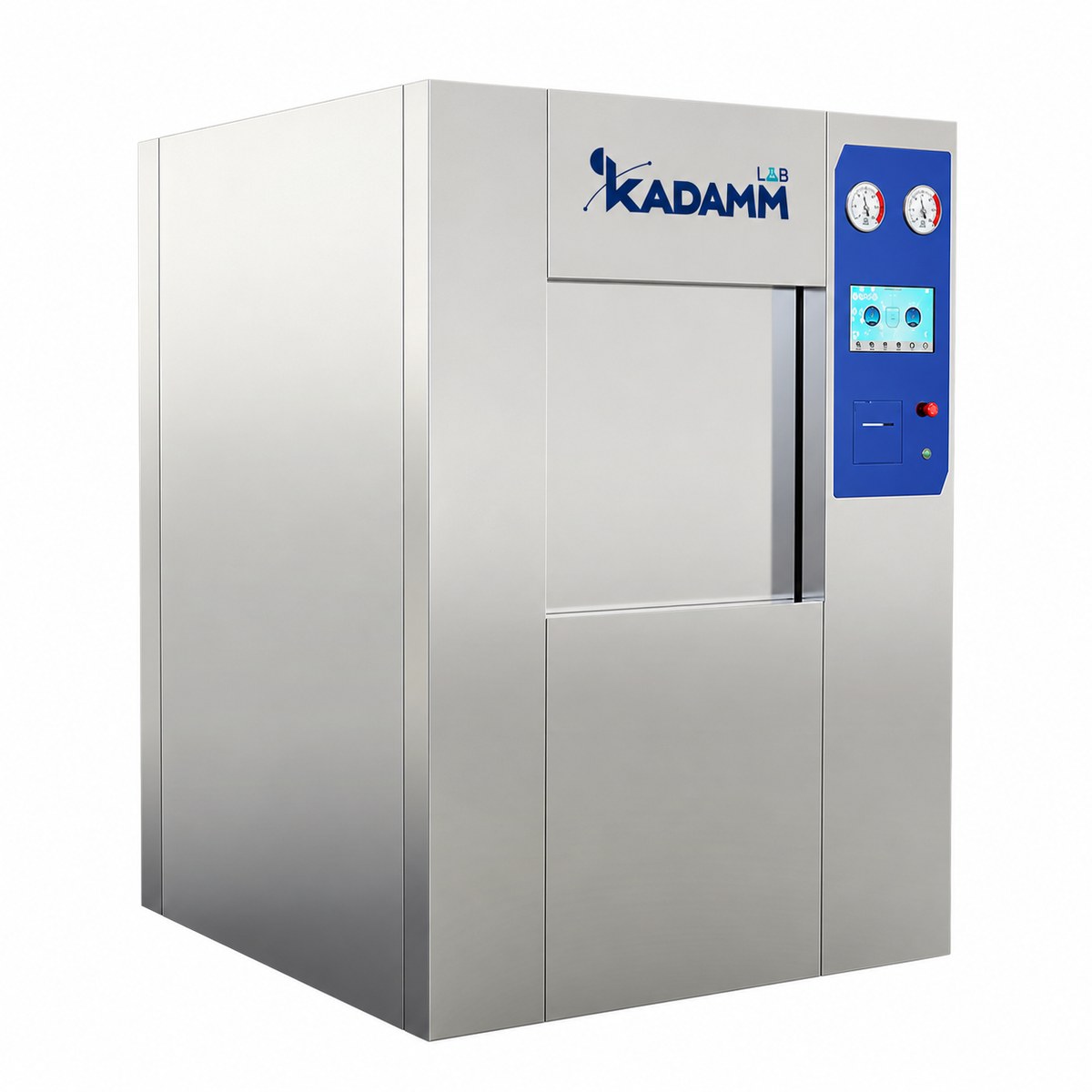

КАДАММ СП-Г12 — Стерилизатор паровой (автоклав) горизонтальный с вакуумной сушкой, 150–800 л

КАДАММ СП-Г12 — горизонтальный паровой стерилизатор (автоклав) с цилиндрической камерой и фронтальной сдвижной дверью: лабораторный автоклав для стерилизации посуды, сред, текстиля и упакованной загрузки. Его камера окружена отдельной паровой рубашкой с кольцевыми рёбрами жёсткости. Рубашка держит стенки камеры в прогретом состоянии независимо от того, идёт сейчас стерилизация или аппарат ждёт следующую загрузку, и работает как отдельный контур: расчётное давление рубашки — 0,3 МПа, расчётное давление самой камеры — от −0,1 до 0,3 МПа.

Перед стерилизацией воздух из камеры удаляет встроенный вакуумный насос: вакуумные импульсы с амплитудой от −80 до +80 кПа сменяются 1–3 импульсами избыточного давления, так что пар заполняет камеру заново несколько раз, прежде чем начинается выдержка. Предельный вакуум насоса — −96 кПа, а герметичность камеры проверяется отдельным тестом: натекание не должно превышать 0,13 кПа в минуту.

Температуру в камере держит микропроцессорный регулятор: равномерность по объёму — не хуже ±0,5 °C, наибольшая рабочая температура — 139 °C при расчётной температуре камеры 150 °C, наибольшее рабочее давление — 0,25 МПа. Отдельно показана точность температуры в диапазоне 0–2 °C — так она указана в документации поставщика.

Камера и рубашка защищены раздельно: у каждой свой предохранительный клапан, срабатывающий при 0,28 МПа. Если давление в камере или в рубашке превышает расчётное, сбрасывает именно тот контур, где выросло давление, а не оба сразу.

Управляет циклом программируемый контроллер с цветным сенсорным дисплеем. В памяти — готовые режимы для текстиля и халатов, инструментов и посуды, резиновых изделий, жидкостей, питательных сред и обеззараживания отходов, а также диагностические программы — вакуумный тест и тест Боуи — Дика. Слив из камеры автоматический, слив из рубашки может быть ручным или автоматическим; температура и давление в обоих контурах отслеживаются автоматически, чтобы пар в камере оставался насыщенным.

Дверь — сдвижная, с защитой от зажима рук при закрытии. Блокировка двойная: по давлению (дверь не откроется, пока в камере есть избыточное давление) и, отдельно для цикла жидкостей, по температуре — жидкости остывают медленнее пара, и эта блокировка не даёт открыть дверь, пока содержимое ёмкостей не остыло. Ресурс уплотнительного кольца двери — до 1500 циклов открытия и закрытия.

В серии семь объёмов камеры — от 150 до 800 л, с ростом мощности нагрева рубашки от 12 до 48 кВт сверх 2 кВт на систему управления. Электропитание у всей линейки одинаковое — 380 В, 50 Гц; расход пара растёт с объёмом камеры, точное значение для подбора котельной и парогенератора уточняйте у менеджера.

Рубашка снимает нагрузку с цикла стерилизации. Стенки камеры прогреты независимо от самой выдержки, а расчётное давление рубашки 0,3 МПа и собственный предохранительный клапан держат этот контур в безопасных пределах отдельно от камеры.

Герметичность подтверждена числом, а не на глаз. Натекание при вакуумном тесте не должно превышать 0,13 кПа в минуту — отклонение от этого значения видно сразу.

Двойная защита по давлению. Камера и рубашка сбрасывают избыточное давление раздельно — авария в одном контуре не задевает другой.

Готовая программа обеззараживания отходов. Не нужно подбирать режим самостоятельно: отходы — отдельный пункт в списке программ контроллера.

Долгий ресурс уплотнения двери. До 1500 циклов открытия и закрытия без потери герметичности — реже нужна замена расходного уплотнителя.

Единое управление на весь ряд объёмов. От 150 до 800 л — один контроллер и один набор программ, меняются только размеры камеры и мощность нагрева рубашки.
