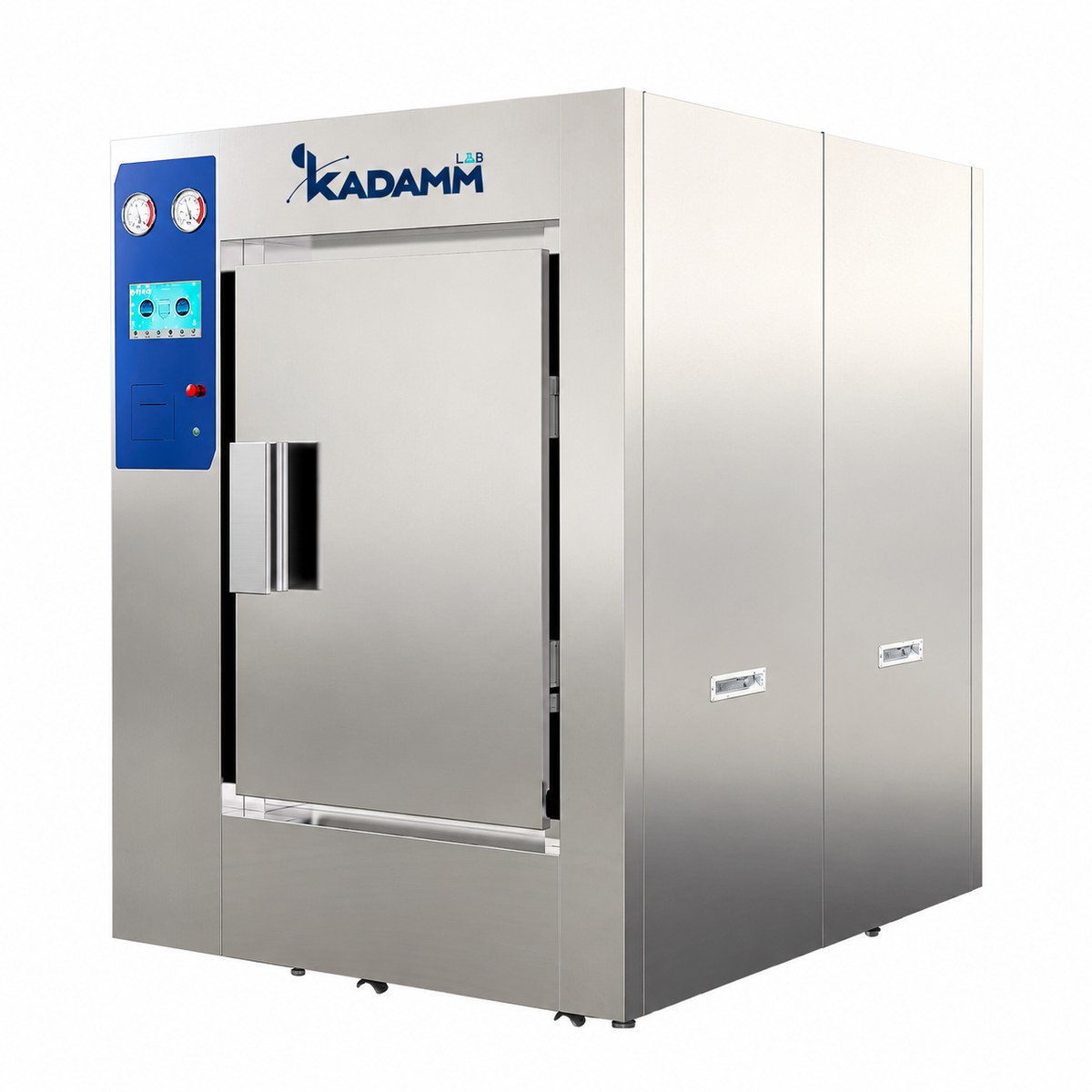

КАДАММ СП-Г17 — Стерилизатор паровой (автоклав) горизонтальный с вакуумной сушкой и автоматической дверью, 255–6000 л
Горизонтальный паровой стерилизатор с автоматической дверью: перед стерилизацией импульсный вакуум откачивает воздух из упаковок, текстиля и полых изделий, а автоматический дренаж кожуха и камеры поддерживает пар насыщенным на всём цикле. Контроллер с цветным сенсорным дисплеем ведёт процесс от предварительного вакуума до вакуумной сушки загрузки.
Импульсный вакуум перед стерилизациейАвтоматическая дверь с защитой от зажимаВакуумная сушка и автоматический дренажЦветной сенсорный дисплей и ПЛК
▤
Составьте спецификацию под вашу лабораторию12 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
255–6000 л
Объём камеры
-96 кПа
Предельный вакуум
0,25 МПа
Макс. рабочее давление
139 °C
Макс. рабочая температура
±0,5 °C
Равномерность температуры
1–3
Импульсы избыточного давления
Модели и артикулы
КАДАММ СП-Г17-260
камера 550×550 мм, 255 л; габариты 1150×1280×1800 мм; мощность нагрева 2+24 кВт, 380 В
КАДАММ СП-Г17-360
камера 610×610 мм, 360 л; габариты 1300×1350×1850 мм; мощность нагрева 2+30 кВт, 380 В
КАДАММ СП-Г17-600
камера 610×910 мм, 600 л; габариты 1500×1440×1900 мм; мощность нагрева 3+48 кВт, 380 В
КАДАММ СП-Г17-800
камера 610×910 мм, 800 л; габариты 1800×1440×1900 мм; мощность нагрева 3,5+54 кВт, 380 В
КАДАММ СП-Г17-1000
камера 610×910 мм, 1000 л; габариты 2100×1440×1900 мм; мощность нагрева 3,5 кВт, 380 В
КАДАММ СП-Г17-1200
камера 680×1180 мм, 1200 л; габариты 1800×1480×2000 мм; мощность нагрева 3,5 кВт, 380 В
КАДАММ СП-Г17-1500
камера 680×1180 мм, 1500 л; габариты 2100×1480×2000 мм; мощность нагрева 4 кВт, 380 В
КАДАММ СП-Г17-2000
камера 900×1380 мм, 2000 л; габариты 1970×1750×2200 мм; мощность нагрева 4,5 кВт, 380 В
КАДАММ СП-Г17-2500
камера 900×1380 мм, 2500 л; габариты 2350×1750×2200 мм; мощность нагрева 6 кВт, 380 В
КАДАММ СП-Г17-3000
камера 900×1380 мм, 3000 л; габариты 2700×1750×2200 мм; мощность нагрева 8 кВт, 380 В
КАДАММ СП-Г17-4000
камера 900×1380 мм, 4000 л; габариты 3500×1750×2200 мм; мощность нагрева 8 кВт, 380 В
КАДАММ СП-Г17-6000
камера 900×1380 мм, 6000 л; габариты 5400×1750×2200 мм; мощность нагрева 12 кВт, 380 В
Что это за серия
КАДАММ СП-Г17 — горизонтальный паровой стерилизатор (автоклав) с автоматической дверью и двенадцатью объёмами камеры — от 255 до 6000 л: лабораторный автоклав для стерилизации посуды, текстиля, сред и упакованной загрузки. Перед стерилизацией импульсный вакуум создаёт от одного до трёх импульсов избыточного давления с амплитудой колебаний −80…+80 кПа и откачивает воздух из камеры: пар доходит туда, куда простое вытеснение воздуха не добирается — в упаковки, свёрнутый текстиль и полые изделия.
Дверь открывается и закрывается автоматически и блокируется по давлению в камере, а конструкция предохраняет руки оператора при закрывании — ручное усилие и место для распахивания створки не требуются. Герметичность на цикл держит автоматическое кольцевое уплотнение с ресурсом до 1500 циклов.
После стерилизации автоматический дренаж следит за температурой и давлением в кожухе и камере и сливает конденсат самостоятельно — так пар остаётся насыщенным на всём цикле, а вакуумная сушка после сброса давления возвращает загрузку сухой.
Камера и кожух собраны в кольцевой раме жёсткости — конструкция рассчитана на рабочее давление камеры -0,1–0,3 МПа и расчётное давление рубашки 0,3 МПа; предохранительные клапаны камеры и рубашки срабатывают при 0,28 МПа, а максимальное рабочее давление цикла — 0,25 МПа.
Процессом управляет программируемый контроллер (ПЛК) с цветным сенсорным дисплеем: параметры цикла задаются и отслеживаются на экране. Настраиваемые программы покрывают текстиль и одежду, инструменты и посуду, резину, жидкости, питательные среды и лабораторные отходы, а сам аппарат проверяют тестом Боуи — Дика и вакуумным тестом на герметичность.
В серии двенадцать объёмов камеры: 255, 360, 600, 800, 1000, 1200, 1500, 2000, 2500, 3000, 4000 и 6000 л. Все модели подключаются к сети 380 В, мощность нагрева растёт с объёмом от 2+24 до 12 кВт, а масса нетто — от 750 до 6200 кг.
По отдельному заказу серия дополняется модулем дистанционного мониторинга и обслуживания, а также системой водосбережения со сниженным уровнем шума — для работы самого цикла они не обязательны.
Все двенадцать объёмов подключаются к сети 380 В и требуют подачи и слива воды; исполнение по мощности нагрева и параметры подключения для своей модели уточните у менеджера до монтажа.
Как устроена серия
Импульсный вакуум перед стерилизациейОт одного до трёх импульсов избыточного давления с амплитудой колебаний −80…+80 кПа откачивают воздух из камеры перед подачей пара.
Автоматическая дверь с защитой от зажимаДверь открывается и закрывается приводом, блокируется по давлению в камере и предохраняет руки оператора при закрывании.
Автоматическое кольцевое уплотнениеРесурс уплотнения — до 1500 циклов; герметичность камеры дополнительно подтверждает вакуумный тест в списке программ.
Автоматический дренаж кожуха и камерыКонденсат сливается самостоятельно по показаниям температуры и давления — пар остаётся насыщенным на всём цикле.
Кольцевая рама жёсткости кожухаКамера и кожух рассчитаны на рабочее давление камеры -0,1–0,3 МПа и расчётное давление рубашки 0,3 МПа.
ПЛК и цветной сенсорный дисплейКонтроллер ведёт цикл по заданной программе, параметры отображаются и задаются на экране.
Настраиваемые программы и тестыТекстиль, инструменты, резина, жидкости, среды и лабораторные отходы — для каждой загрузки своя программа; есть тест Боуи — Дика и вакуумный тест на герметичность.
Опциональные модулиДистанционный мониторинг и обслуживание, а также система водосбережения со сниженным уровнем шума поставляются по отдельному заказу.
Технические характеристики
Параметр
КАДАММ СП-Г17-260
КАДАММ СП-Г17-360
КАДАММ СП-Г17-600
КАДАММ СП-Г17-800
КАДАММ СП-Г17-1000
КАДАММ СП-Г17-1200
КАДАММ СП-Г17-1500
КАДАММ СП-Г17-2000
КАДАММ СП-Г17-2500
КАДАММ СП-Г17-3000
КАДАММ СП-Г17-4000
КАДАММ СП-Г17-6000
Объём камеры, л
255
360
600
800
1000
1200
1500
2000
2500
3000
4000
6000
Размеры камеры, мм
550×550
610×610
610×910
680×1180
900×1380
Габариты (Ш×Г×В), мм
1150×1280×1800
1300×1350×1850
1500×1440×1900
1800×1440×1900
2100×1440×1900
1800×1480×2000
2100×1480×2000
1970×1750×2200
2350×1750×2200
2700×1750×2200
3500×1750×2200
5400×1750×2200
Расчётное давление камеры, МПа
-0,1–03
Расчётное давление рубашки, МПа
0,3
Расчётная температура, °C
150
Макс. рабочая температура, °C
139
Макс. рабочее давление, МПа
0,25
Натекание (вакуумный тест)
≤0,13 кПа/мин
Предельный вакуум
-96 кПа
Предохранительный клапан камеры, МПа
0,28
Предохранительный клапан рубашки, МПа
0,28
Точность температуры, °C
0–2
Равномерность температуры, °C
±0,5
Вакуумные импульсы
амплитуда -80…+80 кПа, 1 импульс
Импульсы избыточного давления
1–3
Дверь
автоматическая, блокировка по давлению, защита от зажима руки
Уплотнение двери
автоматическое кольцевое, ресурс до 1500 циклов
Конструкция камеры и кожуха
кольцевая рама жёсткости
Дренаж
автоматический слив конденсата кожуха и камеры по температуре и давлению — для насыщенности пара
текстиль и одежда, инструменты и посуда, резина, жидкости, среды, лабораторные отходы; тесты: Боуи — Дика, вакуумный на герметичность
Дополнительные модули
дистанционный мониторинг и обслуживание, система водосбережения со сниженным уровнем шума — опционально
Мощность
2+24 кВт
2+30 кВт
3+48 кВт
3,5+54 кВт
3,5 кВт
4 кВт
4,5 кВт
6 кВт
8 кВт
12 кВт
Электропитание
380 В, 50 Гц
Масса нетто, кг
750
850
1250
1350
1550
1650
1850
2300
2700
3500
6200
Объём камеры указан номинальный. Подключение к воде, сливу и сети, а также исполнение по мощности нагрева уточняйте у менеджера.
▤
Спецификация КАДАММ СП-Г17Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Крупные партии питательных сред и жидкостейДвенадцать объёмов от 255 до 6000 л закрывают загрузку от нескольких ёмкостей до состава на тележках.
Текстиль и защитная одеждаИмпульсный вакуум удаляет воздух из складок ткани, а автоматический дренаж поддерживает насыщенность пара на весь цикл.
Инструменты и лабораторная посудаОтдельная программа учитывает плотную загрузку инструментов, наконечников и посуды.
Резиновые изделияДля резины предусмотрена отдельная программа цикла со своими параметрами нагрева и выдержки.
Обеззараживание лабораторных отходовРежим и тару под объём и тип отходов подбирают вместе с менеджером под конкретную загрузку.
Лаборатории с крупной и поточной загрузкойДвенадцать объёмов на одной платформе управления позволяют подобрать автоклав под текущий объём и перейти на больший без смены интерфейса.
Чем сильна серия
Пар проникает в сложную загрузку. Импульсный вакуум с одним-тремя импульсами избыточного давления удаляет воздух из упаковок и полых изделий перед стерилизацией.
Загрузка не остаётся влажной. Автоматический дренаж поддерживает насыщенность пара на всём цикле, а вакуумная сушка осушает загрузку после сброса давления.
Дверь без ручного усилия. Автоматическая дверь с блокировкой по давлению и защитой от зажима не требует усилия оператора и места для распахивания створки.
Когда выбирают КАДАММ СП-Г17: Нужен горизонтальный автоклав с автоматической дверью объёмом от 255 до 6000 л. Если объём не превышает 450–650 л и дверь может быть любой, подойдёт СП-Г18. Для сдвижной двери и ряда до 13600 л — СП-Г20. Когда источник пара и исполнение по электропитанию нужно уточнять отдельно на похожем диапазоне — СП-Г13 (250–3000 л) или СП-Г19 (650–1500 л). Для питания от внешнего пара на объёмах 352–1500 л — СП-Г23, а со встроенным парогенератором на 352–999 л — СП-Г14. Когда загрузочную и разгрузочную зону нужно разделить, смотрите проходную серию с двумя дверями от внешнего пара — СП-Г27 (352–1500 л).
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Зачем серии импульсный вакуум перед стерилизацией?+
От одного до трёх импульсов избыточного давления с амплитудой колебаний −80…+80 кПа откачивают воздух из камеры: пар доходит до упаковок, текстиля и полых изделий, куда простое вытеснение воздуха не добирается.
Чем плотнее и сложнее загрузка, тем важнее эта стадия цикла — она же проверяется вакуумным тестом на герметичность.
Как дверь защищает оператора при закрывании?+
Дверь открывается и закрывается автоматически, блокируется по давлению в камере и предохраняет руки оператора при закрывании.
Ручное усилие и место для распахивания створки, в отличие от распашной двери, не нужны.
Сколько служит уплотнение двери?+
Автоматическое кольцевое уплотнение рассчитано на ресурс до 1500 циклов.
Как серия поддерживает насыщенность пара на цикле?+
Автоматический дренаж следит за температурой и давлением в кожухе и камере и сливает конденсат самостоятельно, не дожидаясь команды оператора.
Какие программы и тесты есть у серии?+
В списке программ — текстиль и одежда, инструменты и посуда, резина, жидкости, среды и лабораторные отходы.
Сам аппарат проверяют тестом Боуи — Дика (проникновение пара) и вакуумным тестом (герметичность камеры).
Какое питание нужно серии?+
Все двенадцать моделей подключаются к сети 380 В, 50 Гц; мощность нагрева растёт с объёмом от 2+24 до 12 кВт.
Исполнение по мощности для своей модели уточните у менеджера.
Можно ли следить за циклом удалённо?+
Модуль дистанционного мониторинга и обслуживания поставляется по отдельному заказу — он не входит в базовую комплектацию.
Подходит ли автоклав для обеззараживания лабораторных отходов?+
Да, но режим и тару под объём и тип отходов нужно подобрать отдельно с менеджером — они зависят от материала загрузки.
Можно ли поставить СП-Г17 вместо горизонтального стерилизатора ГК-100?+
По типу — да: СП-Г17 тоже горизонтальный автоклав с фронтальной загрузкой, а ближайшие объёмы камеры — 255 и 360 л. При замене сверьте размеры камеры (550×550 и 610×610 мм) и корзин, сеть 380 В, 50 Гц, подвод воды и пара и место под габариты.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Чем отличаются младшие и старшие модели серии?+
Объём камеры растёт от 255 до 6000 л, вместе с ним — размеры камеры (от 550×550 до 900×1380 мм), габариты, масса нетто (от 750 до 6200 кг) и мощность нагрева (от 2+24 до 12 кВт).
Дверь, вакуумная система, дренаж, уплотнение, управление и список программ у всех моделей одинаковые.
