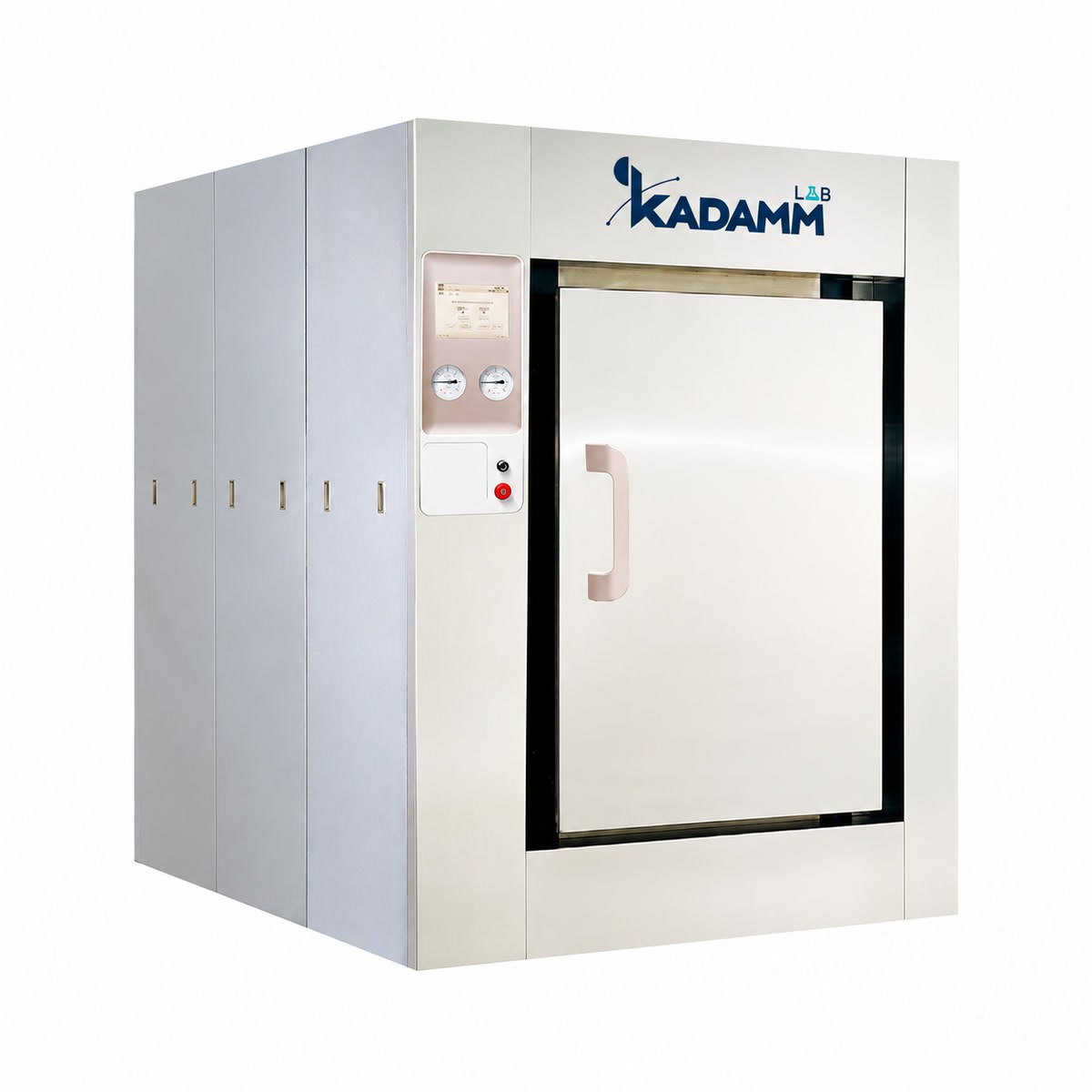

КАДАММ СП-Г27 — Стерилизатор паровой (автоклав) горизонтальный проходной с вакуумной сушкой от внешнего пара, 352–1500 л

КАДАММ СП-Г27 — горизонтальный паровой стерилизатор (автоклав) с дверями по разным сторонам камеры, лабораторный автоклав для стерилизации загрузки крупными партиями: загружают тележку в одном помещении, а обработанную партию снимают в другом — поток не разворачивается назад в то же помещение, откуда зашла загрузка. Пар для цикла автоклав не вырабатывает сам, а принимает из уже проведённой на объект линии технологического пара, поэтому на месте установки работает только автоматика цикла и вакуумный насос.

Обечайку камеры и охватывающую её рубашку сваривают в автоматическом режиме из кислотостойкой нержавеющей стали — без выступающих швов и крепёжных элементов внутри, за которые могла бы цепляться загрузка. Шероховатость внутренней поверхности доводят не грубее Ra 0,5, а в точке, куда ударяет струя пара из форсунок, стенку закрывают сменные пластины в силиконовой обкладке — эрозию принимают они, а не полированный металл камеры. Запас конструкции подтверждён инженерным расчётом в пакете ANSYS: ресурс — 20000 циклов стерилизации или 10 лет работы, в зависимости от того, что наступит раньше.

Пар поступает одновременно в полость камеры и в её рубашку по двум независимым контурам, а давление каждого контролирует свой датчик немецкого производства Wika — отклонение в одном контуре не маскируется показаниями другого. Расчётные значения камеры заметно выше режима самого цикла: 0,3 МПа и 144 °C против рабочих 0,25 МПа и 139 °C, а предохранительный клапан настроен на срабатывание при 0,28 МПа.

Створки с обеих сторон приводит в движение электромеханический привод с зубчатым профилем притвора, который держит дверь закрытой, пока в камере остаётся давление; герметичность на цикл даёт кольцевой силиконовый уплотнитель, прижимаемый сжатым воздухом. Открыть дальнюю дверь, пока ближняя не закрыта, блокировка не позволяет — потоки загрузки и выгрузки разведены физически, а не только по регламенту. Перед стерилизацией встроенный вакуумный насос несколько раз снижает давление в камере и заново наполняет её паром, выгоняя воздух из свёрнутого текстиля, упаковок и узких каналов; после сброса пара тот же насос создаёт разрежение повторно, и загрузка покидает камеру без лишней влаги.

Полная панель с сенсорным дисплеем стоит со стороны загрузки, а на стороне выгрузки для контроля цикла достаточно шести сигнальных ламп — оператору не нужно обходить аппарат, чтобы понять, закончен процесс или нет. Вакуумный узел подобран по уровню шума и расходу воды на охлаждение — работает тише и тратит меньше воды, чем рядовой насос того же назначения.

В серии шесть объёмов камеры — от 352 до 1500 л, мощность растёт от 2,5 до 5 кВт при одном напряжении питания 380 В, а нетто-масса — от 960 до 2211 кг. Вся арматура и трубопроводы выведены на одну сторону корпуса, что позволяет поставить автоклав у стены и обслуживать два соседних аппарата из общего технического проезда. Поскольку камера проходная, под неё нужны проёмы в двух помещениях с обеих сторон — параметры подключения линии пара, воды и несущую способность пола для конкретной модели уточняйте у менеджера до проектирования.

Два потока без пересечения. Двери на разных сторонах камеры разводят загрузку и выгрузку по разным помещениям, блокировка не даёт открыть обе одновременно.

Крупный объём без своего парогенератора. Пар подаётся из линии объекта — мощность автоклава ограничена только автоматикой цикла и вакуумным насосом, не нагревателем.

Пар доходит до сложной загрузки. Многократная откачка воздуха убирает воздушные карманы из упаковок, текстиля и полых изделий даже в камере на 1500 л.

Загрузка выходит сухой без отдельной сушилки. Повторное разрежение тем же насосом после сброса пара заменяет отдельную сушильную камеру.

Запас прочности подтверждён расчётом. Расчёт в ANSYS даёт ресурс 20000 циклов или 10 лет при рабочих параметрах заметно ниже расчётных.

Шесть объёмов на одной логике подключения. 352–1500 л с одинаковым давлением цикла, напряжением питания и порядком подключения пара, воды и электросети.
