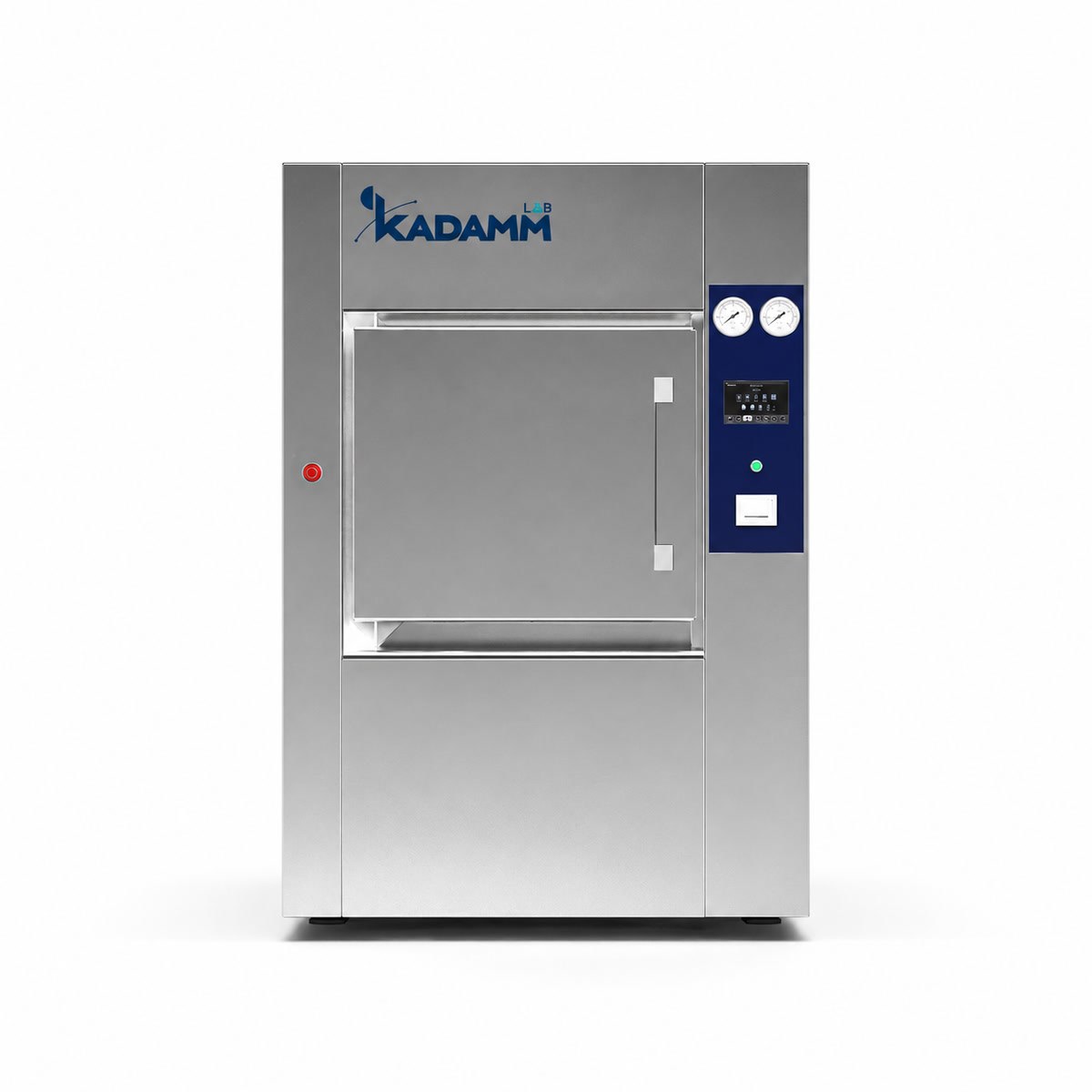

КАДАММ СП-Г26 — Стерилизатор паровой (автоклав) горизонтальный проходной с вакуумной сушкой от внешнего пара, 146–352 л

КАДАММ СП-Г26 — горизонтальный паровой стерилизатор (автоклав) с раздельными проёмами загрузки и выгрузки, лабораторный автоклав для стерилизации сред, посуды и упакованной загрузки: створки стоят по торцам камеры, а не рядом, и открыть дальнюю, пока ближняя не закрыта и в камере остаётся давление, механика не даст. При этом собственного парогенератора в составе нет — рабочий пар автоклав получает из цеховой магистрали технологического пара, подведённой к месту установки.

Внутреннюю обечайку камеры и наружный паровой кожух собирают роботизированной сваркой из нержавеющей стали, без наплывов и крепежа внутри; стенку доводят до шероховатости не грубее Ra 0,5 мкм, так что поверхность не задерживает влагу и не цепляет упаковку при подаче. Перед паровыми форсунками поставлены защитные пластины в силиконовой обкладке — прямой напор пара принимают они, а не отшлифованная стенка.

До начала выдержки встроенный вакуумный насос несколько раз понижает давление в камере и каждый раз заново наполняет её паром — так воздух выходит даже из глубины свёрнутого текстиля, упаковок и узких каналов, куда простое вытеснение паром не достаёт. По завершении цикла тот же насос создаёт разрежение ещё раз без подачи пара, и загрузка покидает камеру без лишней влаги. Систему вакуумирования делают водосберегающей и тихой специально — расход воды на охлаждение и уровень шума у неё ниже, чем у рядового насоса того же назначения.

Запас прочности камеры заметно выше рабочих параметров: рассчитана она на 0,3 МПа и 144 °C, тогда как в цикле давление и температура не превышают 0,25 МПа и 139 °C. Избыток снимает предохранительный клапан, настроенный на 0,28 МПа, а саму конструкцию камеры проверяют расчётом в инженерном пакете ANSYS на ресурс 20000 циклов стерилизации или 10 лет эксплуатации — какой предел наступит раньше.

Обе створки перемещает электромеханический привод с зубчатым профилем притвора, который держит их закрытыми, пока в камере есть давление; герметичность на цикл даёт кольцевой силиконовый уплотнитель, прижатый сжатым воздухом. Полная панель с сенсорным экраном стоит на стороне загрузки, а на стороне выгрузки достаточно шести индикаторных ламп — оператор видит состояние цикла, не подходя к экрану.

Пар поступает одновременно в полость камеры и в окружающую её рубашку по двум отдельным контурам, давление каждого из которых отслеживает свой датчик немецкого производства (Wika). Поскольку нагрев идёт внешним паром, а не собственным генератором, электрическая мощность автоклава ограничена только автоматикой цикла и вакуумным насосом — 2,5 кВт при питании 380 В для всех трёх моделей серии.

В серии три объёма камеры — 146, 241 и 352 л, а масса нетто растёт от 510 до 860 кг. Проходная камера и внешний пар требуют двух помещений по сторонам аппарата и подведённой магистрали пара — несущую способность пола и параметры подключения для конкретной модели стоит уточнить на этапе проектирования, до монтажа.

Загрузка и выгрузка разведены. Двери на разных торцах камеры и их взаимная блокировка не дают потокам пересечься.

Нет своего парогенератора. Пар поступает из цеховой магистрали — отдельный нагревательный контур не нужен, мощность ограничена только автоматикой и вакуумным насосом.

Пар доходит до сложной загрузки. Многократная откачка воздуха перед стерилизацией убирает воздушные карманы из упаковок и полостей.

Загрузка выходит сухой. Вакуумная сушка тем же насосом после цикла избавляет от ручной досушки.

Запас прочности виден в цифрах. Камера рассчитана на 0,3 МПа и 144 °C с клапаном, настроенным на 0,28 МПа.

Контроль с удобной стороны. Полная панель — на стороне загрузки, на стороне выгрузки достаточно индикаторных ламп.
