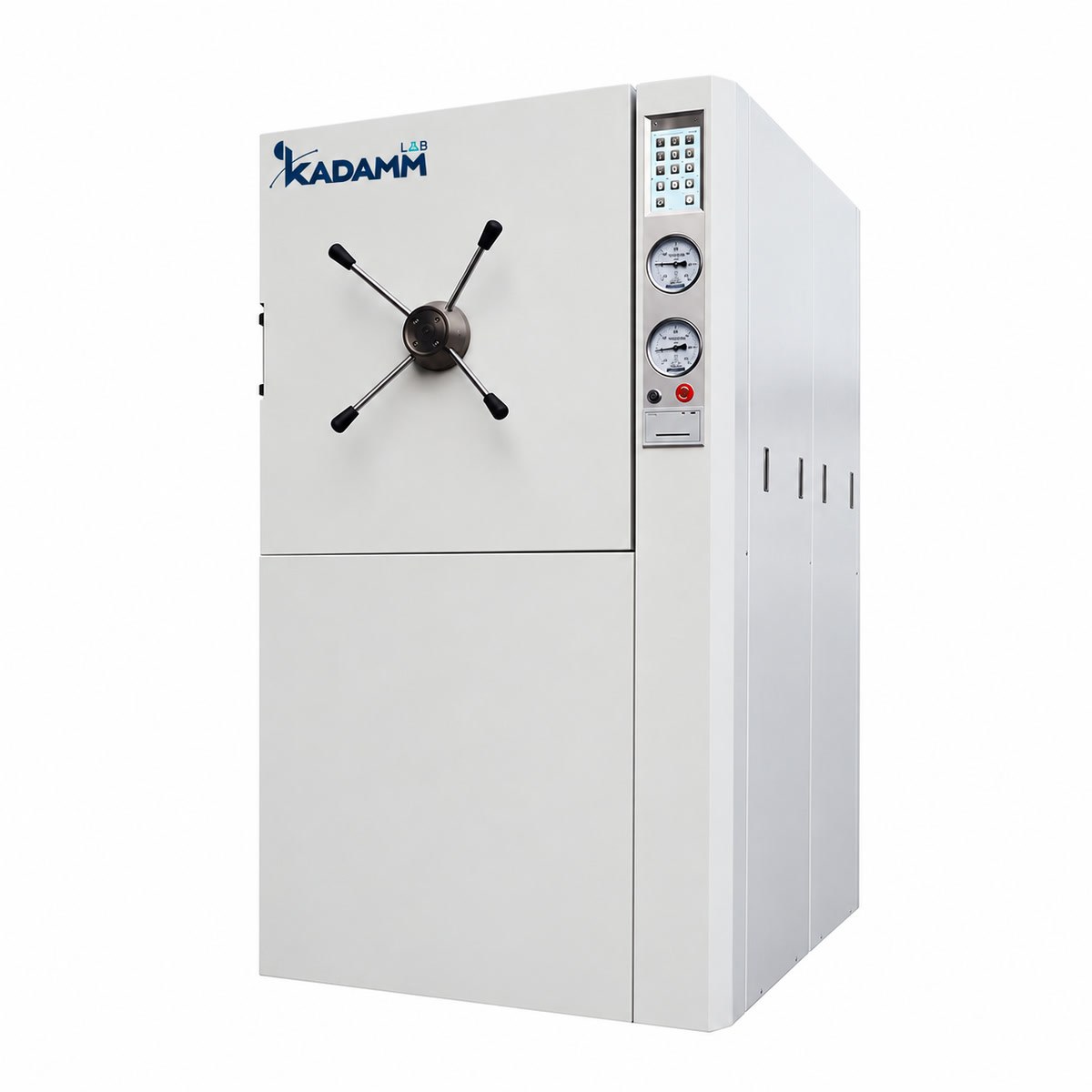

КАДАММ СП-Г24 — Стерилизатор паровой (автоклав) горизонтальный проходной с вакуумной сушкой со встроенным парогенератором, 146–352 л
Горизонтальный паровой стерилизатор с двумя дверями по торцам камеры: загрузка и выгрузка разнесены на разные стороны, а взаимная блокировка не позволяет открыть вторую дверь, пока не закрыта первая. Перед стерилизацией импульсный вакуум выгоняет воздух из упаковок и пористой загрузки, после сброса пара включается вакуумная сушка, а пар для цикла готовит собственный встроенный парогенератор.
Проходная камера с двумя дверямиВстроенный парогенераторИмпульсный вакуум перед стерилизациейВакуумная сушка после цикла
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
146–352 л
Объём камеры
18–24 кВт
Мощность нагрева
0,25 МПа
Макс. рабочее давление
139 °C
Макс. рабочая температура
0,28 МПа
Настройка предохранительного клапана
2
Двери загрузки и выгрузки
Модели и артикулы
КАДАММ СП-Г24-150
камера 146 л, 420×420×830 мм, проходная, 2 двери; 18 кВт, 380 В
КАДАММ СП-Г24-240
камера 241 л, 600×600×670 мм, проходная, 2 двери; 24 кВт, 380 В
КАДАММ СП-Г24-350
камера 352 л, 600×600×980 мм, проходная, 2 двери; 24 кВт, 380 В
Что это за серия
КАДАММ СП-Г24 — горизонтальный паровой стерилизатор (автоклав) с проходной камерой: створки стоят по двум торцам, а не с одной стороны: лабораторный автоклав для стерилизации посуды, текстиля и упакованной загрузки. Загружают с одной стороны, готовую партию забирают с другой — поток не возвращается туда, откуда зашёл. Открыть дальнюю дверь, пока ближняя не закрыта и в камере остаётся давление, механика не позволяет: обе створки связаны взаимной блокировкой.
Камера и рубашка вокруг неё сварены роботом из нержавеющей стали без единого сварного шва или болта внутри — поверхность отшлифована под Ra ≤ 0,5 мкм, и ничто не цепляет загрузку при подаче. Перед паровыми форсунками стоят отбойные пластины в силиконовой обкладке: удар пара принимают они, а не шлифованная стенка камеры.
До начала выдержки встроенный насос трижды откачивает воздух из камеры и снова наполняет её паром — так пар доходит до упаковок, свёрнутого текстиля и полых изделий, куда обычное вытеснение воздуха не попадает. После стерилизации тот же насос создаёт вакуум ещё раз, и загрузка покидает камеру сухой. Система вакуумирования собрана как низкошумная и водосберегающая — на охлаждение расходует меньше воды, чем рядовой вакуумный насос того же назначения.
Пар для работы готовит отдельный встроенный парогенератор, поэтому отдельного трубопровода технологического пара серии не требуется. Камеру и рубашку просчитывают в ANSYS на ресурс 20000 циклов стерилизации или 10 лет эксплуатации, а давление в каждом контуре отдельно отслеживают датчики Wika (Германия).
Камеру рассчитывают на 0,3 МПа и 144 °C — с запасом против того, что происходит в цикле: давление в работе не поднимается выше 0,25 МПа, а температура — выше 139 °C. На случай превышения предусмотрен предохранительный клапан, настроенный на 0,28 МПа.
Обе створки поднимает и опускает электромеханический привод: зубчатый профиль притвора держит их закрытыми под давлением, а герметичность на цикл даёт силиконовый уплотнитель в компактной канавке, прижатый сжатым воздухом. Полная панель управления — на стороне загрузки, сенсорный экран; на стороне выгрузки достаточно шести индикаторных ламп, чтобы видеть состояние цикла без доступа к экрану.
В серии три объёма камеры — 146, 241 и 352 л, мощность нагрева растёт от 18 до 24 кВт при одном напряжении 380 В. Масса нетто — от 610 до 960 кг, поэтому несущую способность пола под старшую модель стоит проверить заранее, до монтажа.
Серия подключается к сети 380 В и к подаче и сливу воды для встроенного парогенератора, а двери разнесены по двум сторонам камеры — проёмы в помещениях загрузки и выгрузки нужны оба. Несущую способность пола под массу 610–960 кг и параметры подключения для своей модели уточните у менеджера до монтажа.
Как устроена серия
Проходная камера с двумя дверямиЗагрузка и выгрузка разнесены по торцам камеры, взаимная блокировка не даёт открыть обе створки одновременно.
Встроенный парогенераторПар образуется в собственном контуре автоклава — отдельного трубопровода технологического пара не требуется.
Импульсное вакуумирование перед стерилизациейНасос трижды откачивает воздух и заполняет камеру паром заново до начала выдержки.
Вакуумная сушка после циклаТот же насос создаёт вакуум после сброса пара — загрузка выходит из камеры сухой.
Отбойные пластины перед форсункамиСиликоновая обкладка принимает удар пара на себя, шлифованная стенка камеры остаётся без эрозии, Ra ≤ 0,5 мкм.
Запас по давлению и температуреКамера рассчитана на 0,3 МПа и 144 °C — выше того, что действует в цикле; избыток снимает клапан, настроенный на 0,28 МПа.
Привод и уплотнение створокЭлектромеханический привод с зубчатым притвором держит обе створки закрытыми, герметичность на цикл — силиконовый уплотнитель в канавке под сжатым воздухом.
Управление с удобной стороныСенсорный экран — на стороне загрузки; на стороне выгрузки достаточно шести индикаторных ламп, чтобы видеть ход цикла.
Технические характеристики
Параметр
КАДАММ СП-Г24-150
КАДАММ СП-Г24-240
КАДАММ СП-Г24-350
Объём камеры, л
146
241
352
Размеры камеры (Ш×Г×В), мм
420×420×830
600×600×670
600×600×980
Исполнение камеры
цельносварная, проходная; две двери по торцам; нержавеющая сталь, Ra ≤ 0,5 мкм
Двери
две, по разным сторонам камеры; взаимная блокировка одновременного открытия
Отбойные пластины
перед паровыми форсунками, в силиконовой обкладке
Расчётное давление камеры, МПа
0,3
Расчётная температура камеры, °C
144
Макс. рабочее давление, МПа
0,25
Макс. рабочая температура, °C
139
Настройка предохранительного клапана, МПа
0,28
Парогенератор
встроенный
Вакуумирование
импульсное, перед стерилизацией; насос низкошумный, водосберегающий
20000 циклов стерилизации или 10 лет работы (расчёт в ANSYS)
Управление
сенсорный экран на стороне загрузки, 6 индикаторных ламп на стороне выгрузки
Мощность
18 кВт
24 кВт
Электропитание
380 В, 50 Гц
Масса нетто, кг
610
720
960
Габариты (Ш×Г×В), мм
1290×1680×1100
1370×1880×1000
1215×1880×1240
Объём камеры — номинальный. Подключение к сети 380 В, воде и сливу для парогенератора, а также устройство проёмов на стороне загрузки и на стороне выгрузки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-Г24Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды и растворыПартии флаконов и бутылей проходят цикл в камере объёмом от 146 до 352 л.
Лабораторная посуда и инструментыСтеклянная и металлическая посуда и инструменты в упаковке — импульсный вакуум прогревает их насквозь, а не только снаружи.
Текстиль и пористые материалыСвёрнутый текстиль и фильтровальные материалы: вакуум уходит в складки загрузки, вакуумная сушка возвращает её сухой.
Полые изделияТрубки и изделия с внутренними каналами, куда пар не попадает при простом вытеснении воздуха.
Обеззараживание лабораторных отходовРежим и тару под объём камеры и тип материалов подбирают отдельно вместе с менеджером.
Поточная работа с разделением сторонПроходная камера удобна, когда загрузку готовят в одном помещении, а стерильную партию принимают в другом.
Чем сильна серия
Загрузка и выгрузка не пересекаются. Двери на разных сторонах камеры и их взаимная блокировка разводят поток загрузки в одном направлении.
Пар доходит до сложной загрузки. Импульсное вакуумирование убирает воздух из упаковок, текстиля и полостей до начала выдержки.
Загрузка выходит сухой. Вакуумная сушка тем же насосом после цикла избавляет от отдельной сушильной камеры и ручной досушки.
Запас прочности виден в цифрах. Камера рассчитана на 0,3 МПа и 144 °C с клапаном на 0,28 МПа и ресурсом 20000 циклов или 10 лет.
Защищённая внутренняя поверхность. Отбойные пластины принимают удар пара на себя, цельносварная камера без швов и крепежа изнутри проще в мойке.
Контроль с удобной стороны. Полная панель — на стороне загрузки; на стороне выгрузки достаточно индикаторных ламп.
Когда выбирают КАДАММ СП-Г24: Нужен горизонтальный автоклав объёмом от 146 до 352 л с дверями на разных сторонах камеры — когда загрузку готовят в одном помещении, а стерильную партию принимают в другом. Если для задачи хватает одной двери и своего парогенератора, тот же диапазон объёмов закрывает СП-Г10; если на объекте уже есть технологический пар, подойдут односторонний СП-Г22 или проходной СП-Г26 с двумя дверями. Для проходной камеры большего объёма со встроенным парогенератором смотрите СП-Г25 (352–999 л). Если импульсный вакуум и вакуумная сушка не нужны, а подходит обычное вытеснение воздуха паром, проще будут СП-Г1 (60–450 л) или СП-Г2 (150–400 л); более широкий ряд объёмов с импульсным вакуумом без проходной камеры — у СП-Г9 (60–450 л).
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Камера проходная: загружают с одной стороны, а стерильную партию забирают с другой — поток не возвращается туда, откуда зашёл.
Открыть дальнюю дверь, пока ближняя не закрыта и в камере есть давление, не получится — створки связаны взаимной блокировкой.
Нужен ли автоклаву внешний пар?+
Нет, пар готовит собственный встроенный парогенератор — отдельного трубопровода технологического пара не требуется.
Автоклав подключается к сети 380 В и к подаче и сливу воды; параметры подключения для своей модели уточните у менеджера.
Можно ли поставить СП-Г24 вместо горизонтального стерилизатора ГК-100?+
По типу — да: СП-Г24 тоже горизонтальный автоклав, но проходной, с дверями по двум торцам камеры (как у ГПД), а ближайший объём — 146 л (камера 420×420×830 мм). При замене сверьте размеры камеры и корзин, место под вторую дверь в соседнем помещении, сеть 380 В и мощность ввода, подачу и слив воды; внешний пар серии не нужен — его готовит встроенный парогенератор.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Чем СП-Г24 отличается от СП-Г10?+
У СП-Г10 одна дверь загрузки. СП-Г24 того же диапазона объёмов — проходная серия с дверями на разных сторонах камеры, остальное устройство общее: встроенный парогенератор, импульсный вакуум, вакуумная сушка.
Чем СП-Г24 отличается от СП-Г26?+
У СП-Г24 пар готовит собственный встроенный парогенератор. СП-Г26 того же диапазона объёмов и с такой же проходной камерой работает от внешнего пара — выбор зависит от того, есть ли на объекте подача технологического пара.
Для чего нужны отбойные пластины в камере?+
Пластины в силиконовой обкладке стоят перед паровыми форсунками и принимают прямой удар пара на себя — шлифованная стенка камеры остаётся без эрозии и держит шероховатость не хуже Ra ≤ 0,5 мкм.
Как дверь остаётся закрытой под давлением?+
Электромеханический привод держит створку закрытой, а зубчатый профиль притвора не даёт ей открыться, пока в камере есть давление. Герметичность — силиконовый уплотнитель в канавке, прижатый сжатым воздухом.
На какой ресурс рассчитана камера?+
Камеру и рубашку просчитывают в ANSYS на ресурс 20000 циклов стерилизации или 10 лет эксплуатации.
Как следить за циклом с разных сторон?+
На стороне загрузки — сенсорный экран с полным управлением. На стороне выгрузки достаточно шести индикаторных ламп: по ним видно состояние цикла без доступа к панели.
Какие объёмы есть в серии и чем они отличаются?+
Три объёма камеры — 146, 241 и 352 л. Разница — в размерах камеры, массе и мощности нагрева: от 18 до 24 кВт при одном напряжении 380 В.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
