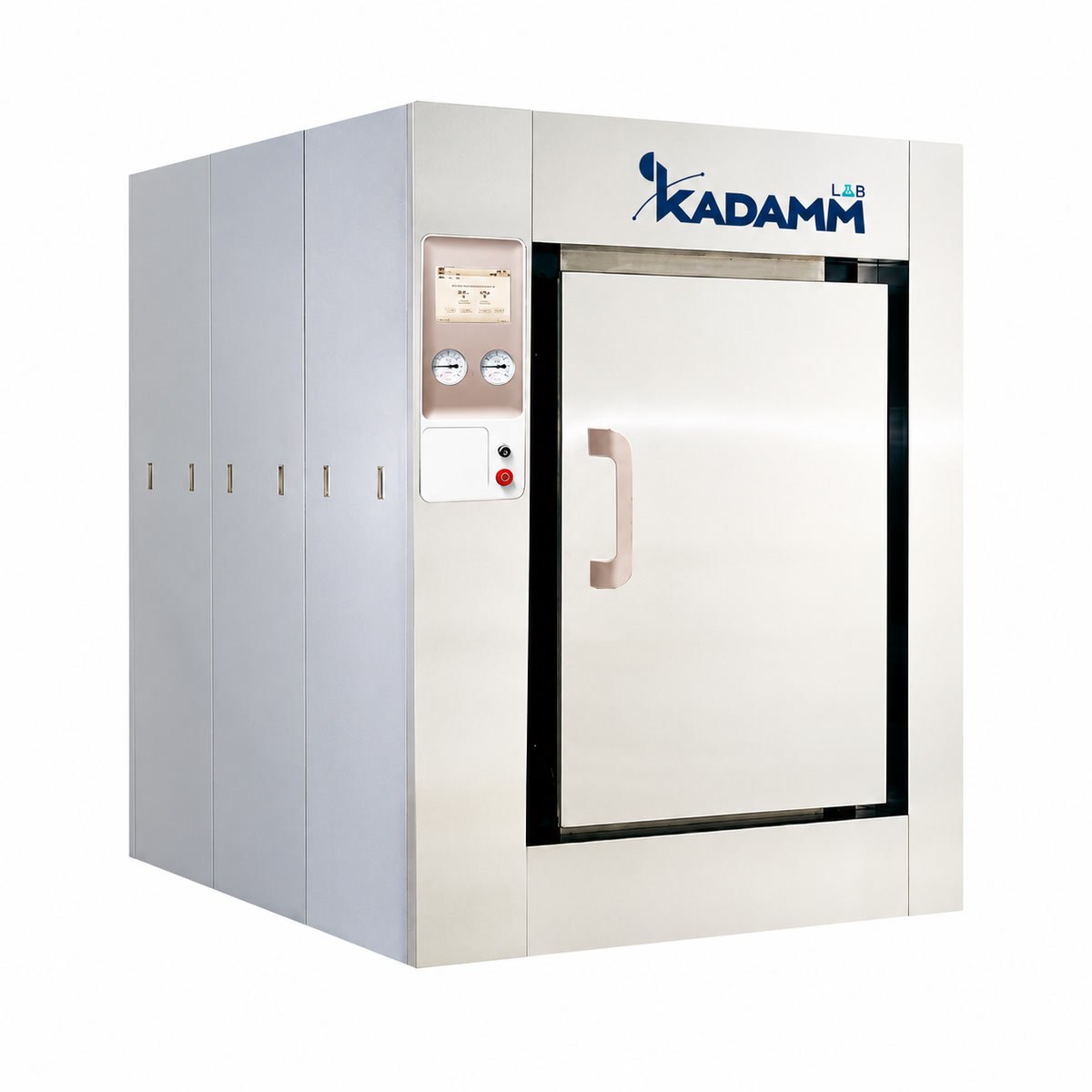

КАДАММ СП-Г14 — Стерилизатор паровой (автоклав) горизонтальный с вакуумной сушкой со встроенным парогенератором, 352–999 л

КАДАММ СП-Г14 — горизонтальный паровой стерилизатор (автоклав) с цельносварной камерой и тепловой рубашкой вокруг неё, лабораторный автоклав для стерилизации крупных партий сред, посуды и упакованной загрузки. Оба контура сваривает робот из кислотостойкой нержавеющей стали. Внутри камеры нет сварных швов и крепёжных элементов — ничто не задерживает загрузку и не мешает мойке, а поверхность шлифуют до шероховатости не хуже Ra ≤ 0,5 мкм.

Перед выдержкой встроенный насос несколько раз откачивает воздух из камеры и заполняет её паром заново — импульсный вакуум прогоняет пар сквозь упаковки, свёрнутый текстиль и полые изделия, куда простое вытеснение воздуха не доходит. Входящий пар рассекают отбойные пластины в силиконовой облицовке: они принимают удар потока на себя и не дают ему размывать шлифованную стенку камеры. Та же насосная система создаёт вакуум после стерилизации для сушки загрузки и работает по низкошумной, водосберегающей схеме.

Пар для цикла готовит собственный встроенный парогенератор — подключать серию к цеховому пару не нужно. Давление и температуру в камере и в рубашке отслеживают раздельные интеллектуальные датчики Wika (Германия). Расчётные значения — 0,3 МПа при 144 °C — заданы с запасом над рабочими 0,25 МПа и 139 °C, а избыточное давление снимает предохранительный клапан, настроенный на 0,28 МПа. Саму камеру рассчитывают аналитическим методом и проверяют моделированием в ANSYS на расчётный ресурс 20000 циклов стерилизации или 10 лет работы.

Дверь не нужно поднимать вручную: её открывает и закрывает электропривод, а зубчатый профиль притвора блокирует открытие, пока в камере остаётся давление. Герметичность на цикл держит кольцевой полый силиконовый уплотнитель в компактной канавке, прижатый сжатым воздухом, а не механическим затвором.

Со стороны загрузки установлен сенсорный дисплей, с которого задают и контролируют цикл; со стороны выгрузки — шесть индикаторных ламп, по которым видно состояние процесса и тревоги без подхода к экрану. Это удобно, когда загрузочная и разгрузочная зоны разнесены и обслуживаются разными сотрудниками.

Все трубопроводы, клапаны и узлы автоматики выведены на одну сторону корпуса: автоклав можно поставить к стене, а два аппарата рядом — обслуживать из одного технического проезда, не оставляя под это проход с обеих сторон.

В серии четыре объёма камеры — 352, 655, 810 и 999 л. У младшей модели сечение камеры компактнее — 600×600 мм, у трёх старших шире — 610×910 мм, различается только глубина. Мощность нагрева растёт с объёмом от 24 до 61 кВт, электропитание у всех моделей — 380 В, 50 Гц. Масса нетто — от 1000 до 1400 кг, поэтому несущую способность пола под старшие модели стоит проверить до монтажа.

Крупный объём без потери качества цикла. От 352 до 999 л — тот же импульсный вакуум, встроенный парогенератор и вакуумная сушка, что и в младших сериях линейки.

Запас прочности виден в цифрах. Камера рассчитана на 0,3 МПа и 144 °C — выше рабочих 0,25 МПа и 139 °C, с клапаном на 0,28 МПа и расчётным ресурсом 20000 циклов или 10 лет.

Пар доходит до сложной загрузки. Импульсное вакуумирование и отбойные пластины на входе пара убирают воздух из упаковок, текстиля и полостей, не размывая стенку камеры.

Дверь без ручных усилий. Электропривод с зубчатым притвором открывает и закрывает дверь и блокирует её под давлением — оператору не нужно поднимать створку вручную.

Контроль на обеих сторонах корпуса. Сенсорный дисплей на загрузке и шесть индикаторных ламп на выгрузке показывают статус цикла там, где находится оператор.

Компактное обслуживание при больших объёмах. Трубопроводы и клапаны выведены на одну сторону корпуса — крупные автоклавы можно поставить к стене или рядом друг с другом.
