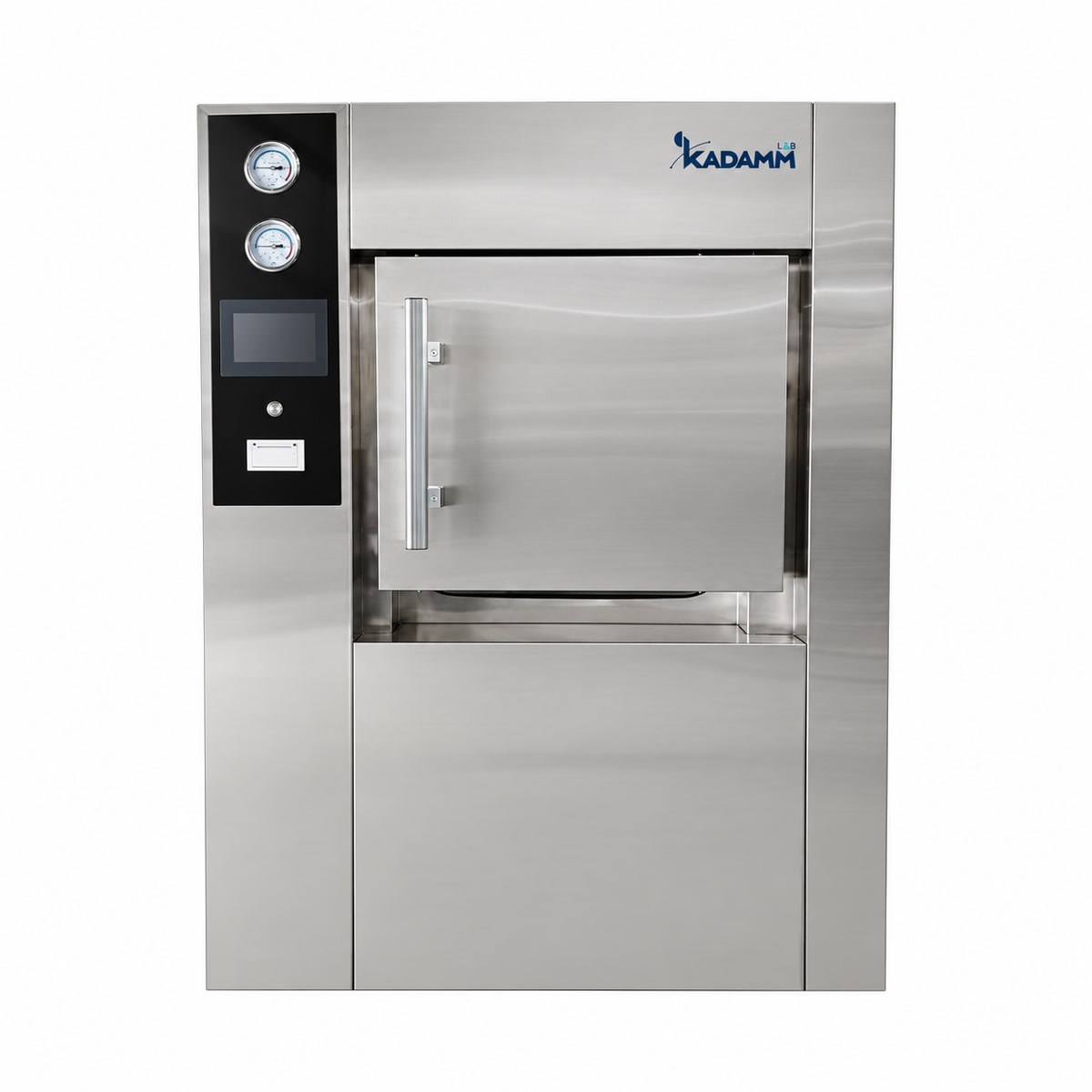

КАДАММ СП-Г13 — Стерилизатор паровой (автоклав) горизонтальный с вакуумной сушкой, 250–3000 л
Горизонтальный паровой стерилизатор прямоугольного сечения с предварительным импульсным вакуумом и вакуумной сушкой для партий большого объёма. Девять типоразмеров камеры покрывают диапазон от лабораторного участка до загрузки, которую везут на тележках или в контейнерах.
Импульсный вакуум перед стерилизациейВакуумная сушка загрузкиПрямоугольная камера из нержавеющей сталиДевять объёмов в одной линейке
▤
Составьте спецификацию под вашу лабораторию9 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
250–3000 л
Объём камеры
9
Типоразмеров в серии
18–90 кг
Расход пара за цикл
35–90 кг
Расход воды за цикл
900–3500 кг
Масса нетто
3
Строки в габаритах камеры
Модели и артикулы
КАДАММ СП-Г13-250
камера 250 л, 800×600×600 мм; габариты 1100×1350×1900 мм; масса 900 кг
КАДАММ СП-Г13-360
камера 360 л, 1000×600×600 мм; габариты 1300×1350×1900 мм; масса 1000 кг
КАДАММ СП-Г13-600
камера 600 л, 1200×610×910 мм; габариты 1500×1360×1950 мм; масса 1400 кг
КАДАММ СП-Г13-800
камера 800 л, 1500×610×910 мм; габариты 1800×1360×1950 мм; масса 1600 кг
КАДАММ СП-Г13-1200
камера 1200 л, 1450×680×1180 мм; габариты 1750×1440×1950 мм; масса 1800 кг
КАДАММ СП-Г13-1500
камера 1500 л, 1850×680×1180 мм; габариты 2150×1440×1950 мм; масса 2000 кг
КАДАММ СП-Г13-2000
камера 2000 л, 1600×900×1400 мм; габариты 1950×1750×2200 мм; масса 2500 кг
КАДАММ СП-Г13-2500
камера 2500 л, 1950×900×1400 мм; габариты 2300×1750×2200 мм; масса 3000 кг
КАДАММ СП-Г13-3000
камера 3000 л, 2400×900×1400 мм; габариты 2700×1750×2200 мм; масса 3500 кг
Что это за серия
КАДАММ СП-Г13 — горизонтальный паровой стерилизатор (автоклав) прямоугольного сечения для партий, которые в вертикальную или компактную горизонтальную камеру уже не помещаются: лабораторный автоклав для стерилизации сред, посуды, текстиля и упакованной загрузки объёмом. Камера двухслойная, из нержавеющей стали, с фронтальной дверью; загрузка едет внутрь на тележке или в технологических лотках, а не поднимается вручную, как в настольных моделях.
Перед стерилизацией из камеры откачивают воздух: импульсный вакуум сменяется подачей пара несколько раз подряд, пока воздушные карманы в упаковках, текстиле и внутри полых изделий не заместятся паром. После выдержки цикл завершается вакуумной сушкой — камера снова вакуумируется, и загрузка выходит сухой, а не мокрой после обычного сброса давления.
Девять типоразмеров камеры — от 250 до 3000 л — различаются длиной и сечением прямоугольной камеры: размеры камеры растут вместе с общими габаритами корпуса, а расход пара и воды на цикл увеличивается от младшей модели к старшей примерно пропорционально объёму.
Питание серии — пар от котельной или встроенный электронагрев, в зависимости от исполнения и объёма; состав подвода для конкретного типоразмера уточняйте у менеджера. Электрическая мощность управления и нагрева у двух младших моделей указана отдельно от мощности нагрева камеры, у остальных семи — одним значением.
Масса линейки растёт от 900 кг у модели на 250 л до 3500 кг у модели на 3000 л — для старших типоразмеров нужны усиленное основание пола и подъёмное оборудование на этапе монтажа, а не только место под корпус.
Серия рассчитана на участок, где партии стерилизуют не единицами, а объёмом: питательные среды в крупной таре, лабораторную и производственную посуду партиями, текстиль и упаковочные материалы, которые иначе пришлось бы делить на несколько циклов в меньшем автоклаве.
Подвод пара или встроенный электронагрев, сечение дверного проёма и требования к полу зависят от выбранного типоразмера — эти параметры и состав подключения уточняйте у менеджера до монтажа.
Как устроена серия
Импульсный вакуум перед стерилизациейКамера несколько раз вакуумируется и заполняется паром, прежде чем начинается выдержка — воздух из упаковок и полых изделий не остаётся непрогретым.
Вакуумная сушка после циклаПовторное вакуумирование после сброса пара убирает влагу из загрузки, так что из камеры достают сухие изделия и упаковки.
Прямоугольная камера из нержавеющей сталиДвухслойная камера рассчитана на загрузку тележками и лотками, а не только корзинами, как в настольных автоклавах.
Девять типоразмеровОт 250 до 3000 л — можно подобрать объём под размер партии без запаса, который потом простаивает пустым.
Раздельные строки размеровРазмеры самой камеры и общие габариты корпуса указаны отдельно — удобно сверить одновременно место под дверной проём загрузки и место под сам автоклав.
Расход пара и воды по моделиДля каждого типоразмера расход пара и расход воды на цикл посчитан отдельно — проще прикинуть нагрузку на котельную и водоснабжение участка.
Питание пар или электронагревИсполнение по вводу энергии подбирается под объект: от котельной или со встроенным электронагревом камеры.
Технические характеристики
Параметр
КАДАММ СП-Г13-250
КАДАММ СП-Г13-360
КАДАММ СП-Г13-600
КАДАММ СП-Г13-800
КАДАММ СП-Г13-1200
КАДАММ СП-Г13-1500
КАДАММ СП-Г13-2000
КАДАММ СП-Г13-2500
КАДАММ СП-Г13-3000
Объём камеры, л
250
360
600
800
1200
1500
2000
2500
3000
Размеры камеры (Ш×Г×В), мм
800×600×600
1000×600×600
1200×610×910
1500×610×910
1450×680×1180
1850×680×1180
1600×900×1400
1950×900×1400
2400×900×1400
Габариты (Ш×Г×В), мм
1100×1350×1900
1300×1350×1900
1500×1360×1950
1800×1360×1950
1750×1440×1950
2150×1440×1950
1950×1750×2200
2300×1750×2200
2700×1750×2200
Расход пара
18 кг
25 кг
30 кг
40 кг
48 кг
55 кг
65 кг
75 кг
90 кг
Расход воды
35 кг
40 кг
45 кг
50 кг
55 кг
60 кг
65 кг
75 кг
90 кг
Мощность
2+24 кВт
3+36 кВт
3 кВт
4 кВт
4,5 кВт
6 кВт
8 кВт
Масса нетто, кг
900
1000
1400
1600
1800
2000
2500
3000
3500
Исполнение по питанию (пар от котельной или встроенный электронагрев) и параметры подключения уточняйте у менеджера.
▤
Спецификация КАДАММ СП-Г13Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды в крупной тареОбъём от 1200 л позволяет стерилизовать среды в больших бутылях и канистрах без деления партии на несколько циклов.
Лабораторная и производственная посудаСтеклянная и металлическая посуда партиями на тележках и в лотках, а не поштучно в корзинах настольного автоклава.
Текстиль и упаковочные материалыИмпульсный вакуум прогревает паром свёрнутый текстиль и упаковку, вакуумная сушка возвращает загрузку сухой для хранения.
Полые и пористые изделия крупных партийТрубки, шланги и изделия с каналами, куда пар не проходит при простом вытеснении воздуха, — вакуум удаляет воздух из таких полостей.
Обеззараживание лабораторных отходовКрупный объём камеры подходит для партий отработанных материалов и тары перед утилизацией.
Участки с потоком партийДевять типоразмеров закрывают путь от среднего лабораторного участка до загрузки, которую везут контейнерами.
Чем сильна серия
Объём под размер партии. Девять типоразмеров от 250 до 3000 л — можно выбрать камеру без лишнего запаса, который иначе простаивает пустым.
Пар доходит до упакованной и полой загрузки. Импульсный вакуум перед стерилизацией убирает воздух из упаковок, текстиля и полостей, которые простое вытеснение паром не прогревает.
Загрузка выходит сухой. Вакуумная сушка после сброса пара избавляет от отдельной сушки упакованных изделий и текстиля вне автоклава.
Расход ресурсов известен заранее. Расход пара и воды посчитан для каждого типоразмера — это облегчает подбор котельной и водоснабжения под участок.
Гибкий ввод энергии. Исполнение по питанию — пар от котельной или встроенный электронагрев — подбирают под то, что уже есть на объекте.
Камера под тележки и лотки. Прямоугольное сечение и фронтальная дверь рассчитаны на загрузку объёмом, а не на подъём корзин вручную, как в настольных моделях.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — горизонтальный
Параметр
СП-Г13
СП-Г17
СП-Г20
СП-Г23
СП-Г27
Исполнение
импульсный вакуум, сушка, пар/электро — уточнить
импульсный вакуум, сушка, автоматическая дверь
импульсный вакуум, сушка, сдвижная дверь
импульсный вакуум, сушка, от внешнего пара, внешний пар
импульсный вакуум, сушка, от внешнего пара, проходной, 2 двери; внешний пар
Когда выбирают КАДАММ СП-Г13: Нужен горизонтальный автоклав объёмом от 250 до 3000 л для партий, которые в компактной настольной или вертикальной камере не помещаются, а подъёмная или автоматическая дверь не требуется. Для объёма до 255–6000 л с автоматической дверью смотрите СП-Г17, для сдвижной двери и объёмов до 13600 л — СП-Г20. Если на объекте есть готовый внешний пар без электронагрева — СП-Г23 (до 1500 л) или проходная версия с двумя дверями СП-Г27. Для встроенного парогенератора в меньшем диапазоне объёмов — СП-Г14 (до 999 л) или его проходной вариант СП-Г25.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
В большой камере партия плотнее и объёмнее, поэтому воздух в упаковках и складках текстиля простым вытеснением паром убирается ненадёжно — часть загрузки остаётся непрогретой.
Повторные циклы вакуум — пар перед стерилизацией замещают воздух паром во всём объёме камеры, включая полости и упаковку в глубине загрузки.
Чем размеры камеры отличаются от общих габаритов в таблице?+
Размеры камеры — это внутреннее пространство для загрузки (ширина, глубина, высота полезного объёма). Габариты — размеры всего корпуса автоклава с учётом дверного механизма и обшивки.
Для подготовки проёма и места под загрузку нужны размеры камеры, для расчёта места в помещении — общие габариты.
Как выбрать типоразмер под объём партии?+
Ориентируйтесь на объём разовой загрузки, а не на запас на будущее: девять объёмов серии от 250 до 3000 л позволяют подобрать камеру близко к реальной партии.
Если партии заметно меняются по размеру, обсудите с менеджером промежуточный вариант или соседнюю серию большего диапазона.
От чего зависит исполнение по питанию — пар или электронагрев?+
Это зависит от того, что есть на объекте: при подведённом паре от котельной автоклав работает от него, без котельной — со встроенным электронагревом камеры.
Конкретное исполнение и мощность подключения для своего типоразмера уточняйте у менеджера.
Почему у двух младших моделей мощность указана как «2+24 кВт» и «3+36 кВт»?+
Первое число — мощность системы управления, второе, в сумме, — мощность нагрева камеры. У остальных моделей серии мощность в источнике дана одним общим значением.
Что нужно подготовить к монтажу крупной модели?+
Усиленное основание пола под массу от 1800 кг у моделей на 1200 л и выше, подъёмное оборудование для установки и подвод пара или электропитания по выбранному исполнению.
Точную схему подготовки площадки под конкретный типоразмер уточняйте у менеджера.
Можно ли стерилизовать партии отходов в этой серии?+
Объём камеры позволяет загружать партии отработанных материалов и тары, в том числе крупные. Режим и порядок загрузки отходов под свой объём обсудите с менеджером.
В чём разница между СП-Г13 и СП-Г17?+
СП-Г13 — фронтальная дверь и диапазон объёмов 250–3000 л. СП-Г17 — автоматическая дверь и более широкий диапазон, до 6000 л.
Если нужна именно автоматика открытия или объём свыше 3000 л, смотрите СП-Г17.
Можно ли поставить СП-Г13 вместо горизонтального стерилизатора ГК-100?+
По типу — да: СП-Г13 тоже горизонтальный автоклав с фронтальной загрузкой, но камера крупнее — младшие объёмы серии 250 и 360 л. При замене сверьте размеры камеры и проёма под тележки или корзины, электропитание, подвод воды и пара, а также место и пол под массу от 900 кг.
Если нужен объём ближе к прежнему, посмотрите горизонтальные серии меньшего диапазона. Наши инженеры подберут модель по паспорту прежнего стерилизатора и описанию загрузки.
