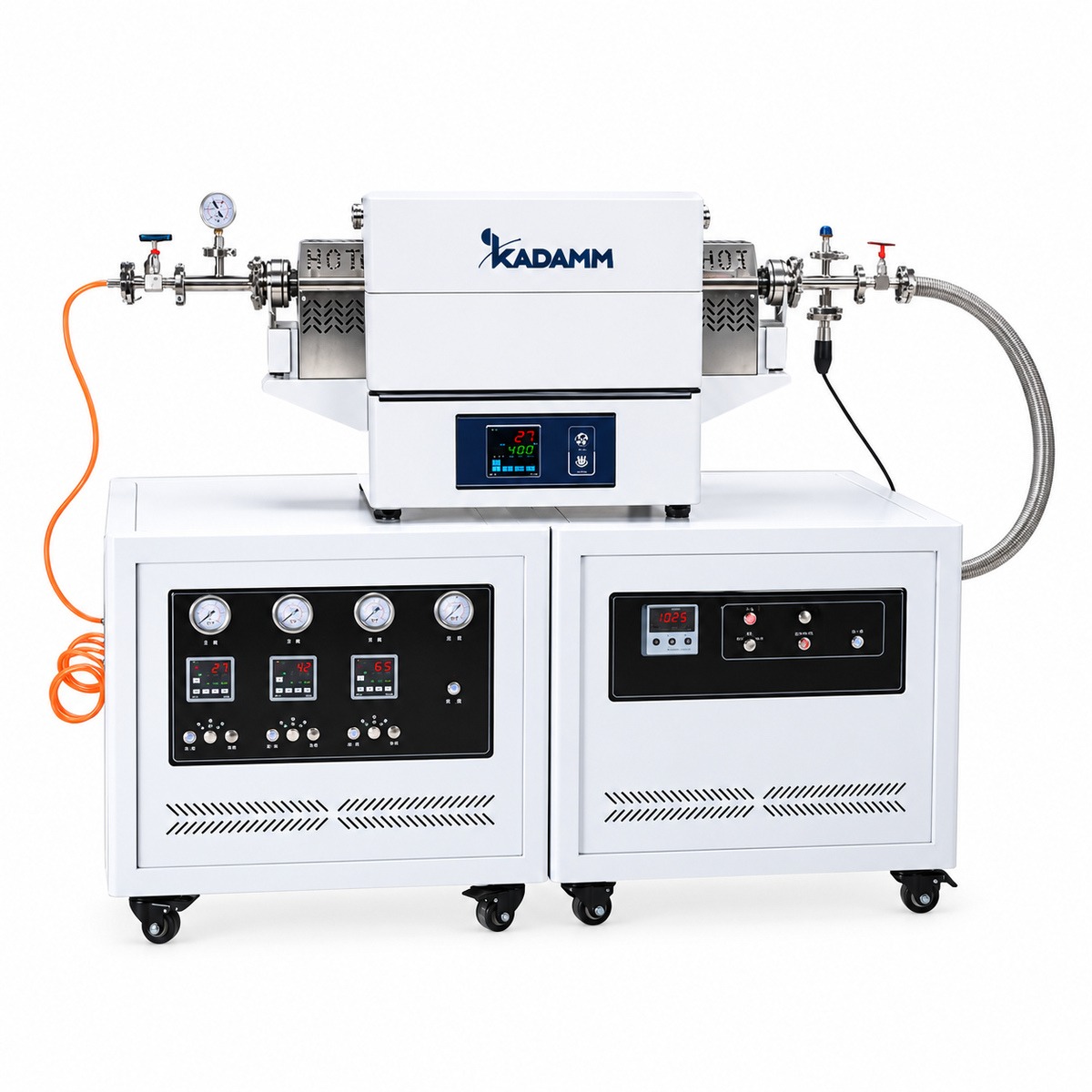

КАДАММ МПТ-12-CVD — CVD-системы на базе трубчатой печи 1200 °C, Ø50–100 мм

Установки CVD для осаждения покрытий из газовой фазы: в одну систему собраны трубчатая печь на нагрев до 1200 °C, газовые линии с расходомерами и вакуумная магистраль. Диаметр трубы Ø50–100 мм; зона нагрева 420 мм, одна или две зоны; 3 газовых канала. Фланцы снимаются за секунды, муллитовая футеровка формована под вакуумом, нагрев ведётся по программе.

До 1200 °CØ50–100 ммзона нагрева 420 мм, одна или две зоны; 3 газовых каналаВакуум −0.1 МПа (форвакуум)

▤

Составьте спецификацию под вашу лабораторию16 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.

1200 °C

Максимальная температура

1200 °C

Длительная работа

Ø50–100 мм

Диаметр рабочей трубы

−0.1 МПа (форвакуум)

Вакуум

тип S

Термопара

3–3.2 кВт

Мощность

Артикулы серии

Исполнение \ Объём	Ø50 мм	Ø60 мм	Ø80 мм	Ø100 мм
Базовое, 1 зона	КАДАММ МПТ-12-50-CVD	КАДАММ МПТ-12-60-CVD	КАДАММ МПТ-12-80-CVD	КАДАММ МПТ-12-100-CVD
Сенсорная панель — С, 1 зона	КАДАММ МПТ-12-50С-CVD	КАДАММ МПТ-12-60С-CVD	КАДАММ МПТ-12-80С-CVD	КАДАММ МПТ-12-100С-CVD
Базовое, 2 зоны	КАДАММ МПТ-12-50-2-CVD	КАДАММ МПТ-12-60-2-CVD	КАДАММ МПТ-12-80-2-CVD	КАДАММ МПТ-12-100-2-CVD
Сенсорная — С, 2 зоны	КАДАММ МПТ-12-50С-2-CVD	КАДАММ МПТ-12-60С-2-CVD	КАДАММ МПТ-12-80С-2-CVD	КАДАММ МПТ-12-100С-2-CVD

Артикул = серия + Ø трубы + [С] + [-2] + CVD. Скопируйте артикул и отправьте на info@kadamm.com.

О серии

КАДАММ МПТ-12-CVD — cvd-системы на базе трубчатой печи с нагревом до 1200 °C. Внутри печи, футерованной поликристаллическим муллитовым волокном, стоит рабочая труба (кварц, длина 1000 мм); нагревательные элементы: нагревательная проволока, зона 420 мм, температуру измеряет термопара типа S. Фланцы быстрого съёма позволяют откачать трубу до −0.1 МПа (форвакуум) либо продуть её газом, поэтому образец обрабатывается в управляемой среде.

Подача газа: каналов не больше трёх, на каждом расходомер и массовый регулятор расхода (MFC); на входе при работе давление 0.05–0.3 МПа. Вакуумная линия собрана на KF-соединениях с быстрым разъёмом. Нагревом управляет PID-регулятор, программа задаётся сегментами; печь защищена от перегрева и от обрыва термопары.

Зона нагрева 420 мм, одна или две зоны; 3 газовых канала. Вакуумный насос мы подбираем под конкретный процесс — обратитесь к менеджеру.

В CVD-комплексе печь, вакуумная линия и газовая обвязка заранее подогнаны нами друг к другу: собирать установку из разрозненных узлов самому не придётся.

Конструктивные особенности

Муллитоволоконная футеровкаФормуется под вакуумом: температура по объёму ровная, а энергии уходит меньше — экономия свыше 50%.

Фланцы быстрого съёмаТрубу меняют и образцы закладывают руками, инструменты не нужны; при откачке уплотнители не пропускают воздух.

Нагреватель нагревательнаяНагревательная проволока, зона 420 мм.

Нагрев по программеРегулирование по PID; расход газа в каждом канале виден на цифровом индикаторе.

Защитные функцииПри перегреве, обрыве термопары или утечке тока питание снимается автоматически.

Технические характеристики

Параметр	Ø50	Ø60	Ø80	Ø100
Труба (нар./внутр.), мм	Ø50/43×1000	Ø60/53×1000	Ø80/72×1000	Ø100/92×1000
Артикул — базовое, 1 зона	КАДАММ МПТ-12-50-CVD	КАДАММ МПТ-12-60-CVD	КАДАММ МПТ-12-80-CVD	КАДАММ МПТ-12-100-CVD
Артикул — сенсорная панель (С), 1 зона	КАДАММ МПТ-12-50С-CVD	КАДАММ МПТ-12-60С-CVD	КАДАММ МПТ-12-80С-CVD	КАДАММ МПТ-12-100С-CVD
Артикул — базовое, 2 зоны	КАДАММ МПТ-12-50-2-CVD	КАДАММ МПТ-12-60-2-CVD	КАДАММ МПТ-12-80-2-CVD	КАДАММ МПТ-12-100-2-CVD
Артикул — сенсорная панель (С), 2 зоны	КАДАММ МПТ-12-50С-2-CVD	КАДАММ МПТ-12-60С-2-CVD	КАДАММ МПТ-12-80С-2-CVD	КАДАММ МПТ-12-100С-2-CVD
Диапазон температур	300–1200 °C
Зона нагрева / пост. темп.	420 мм / 210 мм (1 зона), 280 мм (2 зоны)
Нагрев пустой печи	≤15 мин
Скорость нагрева с трубой	до 500 °C — ≤5; 500–800 — ≤10; 800–1000 — ≤5; 1000–1200 °C — ≤2 °C/мин
Максимальный вакуум	−0.1 МПа
Рабочее давление на входе	0.05–0.3 МПа (изб.)
Газовые каналы	3 (число каналов — под задачу); цифровые расходомеры
Мощность	3 кВт (1 зона) / 3.2 кВт (2 зоны)
Габариты (Ш×Г×В), мм	770×580×778
Масса	210 кг
Сертификаты и декларации	ISO 9001; для рынка ЕАЭС — декларация по ТР ТС 004/2011 и ТР ТС 020/2011

Буква «С» в артикуле означает сенсорную панель, окончание «-2» — две зоны нагрева, окончание «-CVD» — печь в составе системы подачи газов. Текущие значения подтвердит менеджер.

▤
