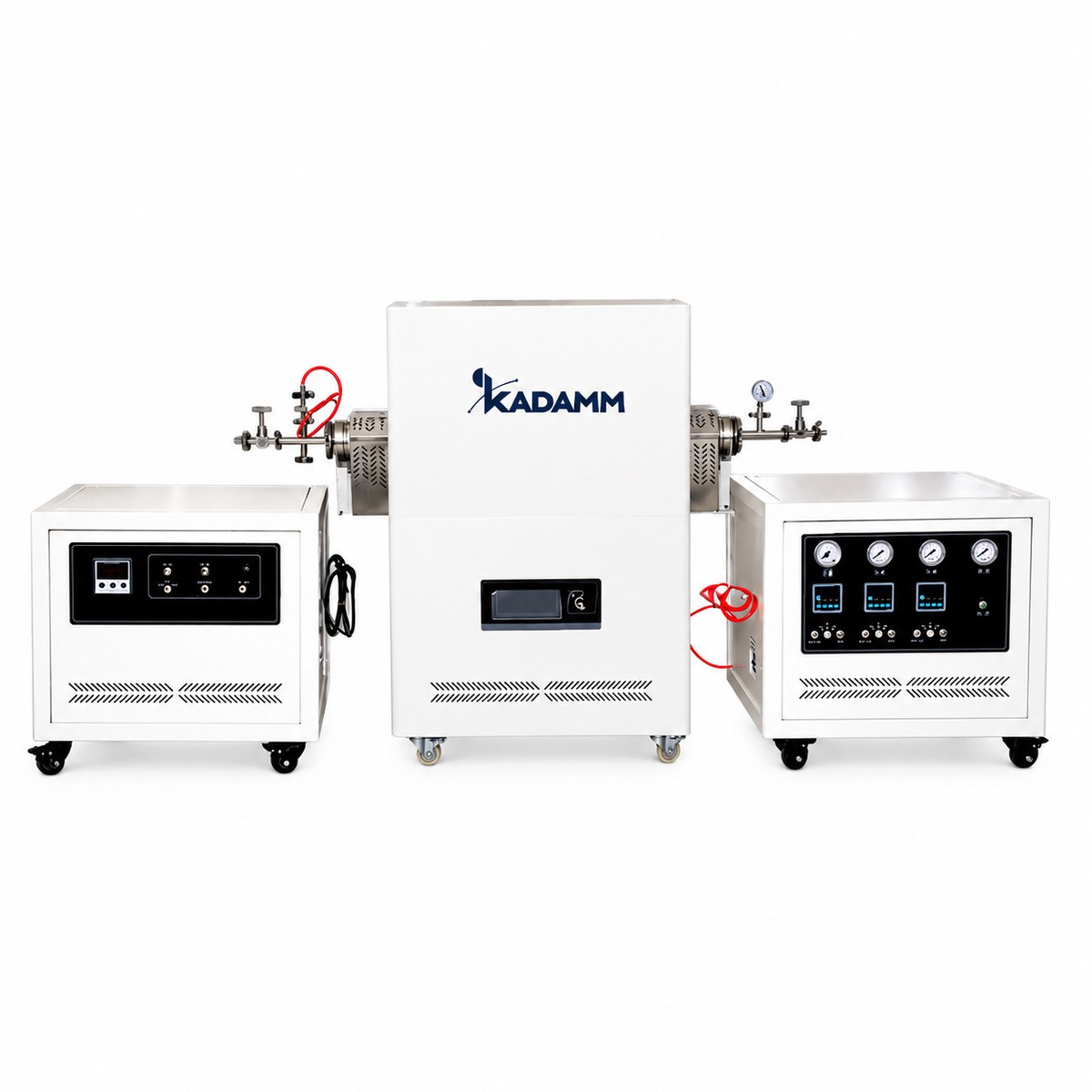

КАДАММ МПТ-16-CVD — CVD-система на базе трубчатой печи до 1600 °C, труба Ø50–100 мм

Name: КАДАММ МПТ-16-CVD — CVD-система на базе трубчатой печи до 1600 °C, труба Ø50–100 мм
Brand: КАДАММ
SKU: МПТ-16-CVD

Производитель:КАДАММ

Артикул: МПТ-16-CVD

KADAMM МПТ-16-CVD — техническое описание (PDF)

Каталог KADAMM «Лабораторные печи» (PDF)

Количество

Отправить заявку

КАДАММ · Трубчатые печи

КАДАММ МПТ-16-CVD — CVD-системы на базе трубчатой печи 1600 °C, Ø50–100 мм

Установки CVD для осаждения покрытий из газовой фазы: в одну систему собраны трубчатая печь на нагрев до 1600 °C, газовые линии с расходомерами и вакуумная магистраль. Диаметр трубы Ø50–100 мм; зоны 260 или 600 мм; 3 газовых канала. Фланцы снимаются за секунды, муллитовая футеровка формована под вакуумом, нагрев ведётся по программе.

До 1600 °CØ50–100 ммзоны 260 или 600 мм; 3 газовых каналаВакуум −0.1 МПа (форвакуум)

▤

Составьте спецификацию под вашу лабораторию14 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.

1600 °C

Максимальная температура

1600 °C

Длительная работа

Ø50–100 мм

Диаметр рабочей трубы

−0.1 МПа (форвакуум)

Вакуум

тип S

Термопара

4–10 кВт

Мощность

Артикулы серии

Исполнение \ Объём	Ø50 мм	Ø60 мм	Ø80 мм	Ø100 мм
Базовое, 1 зона	КАДАММ МПТ-16-50-CVD	КАДАММ МПТ-16-60-CVD	КАДАММ МПТ-16-80-CVD	КАДАММ МПТ-16-100-CVD
Сенсорная — С, 1 зона	КАДАММ МПТ-16-50С-CVD	КАДАММ МПТ-16-60С-CVD	КАДАММ МПТ-16-80С-CVD	КАДАММ МПТ-16-100С-CVD
Базовое, 2 зоны (труба 1200 мм)	—	КАДАММ МПТ-16-60-2-CVD	КАДАММ МПТ-16-80-2-CVD	КАДАММ МПТ-16-100-2-CVD
Сенсорная — С, 2 зоны	—	КАДАММ МПТ-16-60С-2-CVD	КАДАММ МПТ-16-80С-2-CVD	КАДАММ МПТ-16-100С-2-CVD

Артикул = серия + Ø трубы + [С] + [-2] + CVD. Скопируйте артикул и отправьте на info@kadamm.com.

О серии

КАДАММ МПТ-16-CVD — cvd-системы на базе трубчатой печи с нагревом до 1600 °C. Внутри печи, футерованной поликристаллическим муллитовым волокном, стоит рабочая труба (кварц/корунд); нагревательные элементы: стержни дисилицида молибдена (MoSi2), температуру измеряет термопара типа S. Фланцы быстрого съёма позволяют откачать трубу до −0.1 МПа (форвакуум) либо продуть её газом, поэтому образец обрабатывается в управляемой среде.

Подача газа: каналов не больше трёх, на каждом расходомер и массовый регулятор расхода (MFC); на входе при работе давление 0.05–0.3 МПа. Вакуумная линия собрана на KF-соединениях с быстрым разъёмом. Нагревом управляет PID-регулятор, программа задаётся сегментами; печь защищена от перегрева и от обрыва термопары.

Зоны 260 или 600 мм; 3 газовых канала. Вакуумный насос мы подбираем под конкретный процесс — обратитесь к менеджеру.

В CVD-комплексе печь, вакуумная линия и газовая обвязка заранее подогнаны нами друг к другу: собирать установку из разрозненных узлов самому не придётся.

Конструктивные особенности

Муллитоволоконная футеровкаФормуется под вакуумом: температура по объёму ровная, а энергии уходит меньше — экономия свыше 50%.

Фланцы быстрого съёмаТрубу меняют и образцы закладывают руками, инструменты не нужны; при откачке уплотнители не пропускают воздух.

Нагреватель стержниСтержни дисилицида молибдена (MoSi2).

Нагрев по программеРегулирование по PID; расход газа в каждом канале виден на цифровом индикаторе.

Защитные функцииПри перегреве, обрыве термопары или утечке тока питание снимается автоматически.

Технические характеристики

Параметр	1 зона	2 зоны
Трубы	Ø50/60/80/100×1000 мм	Ø60/80/100×1200 мм
Артикулы — базовое исполнение	КАДАММ МПТ-16-50-CVD КАДАММ МПТ-16-60-CVD КАДАММ МПТ-16-80-CVD КАДАММ МПТ-16-100-CVD	КАДАММ МПТ-16-60-2-CVD КАДАММ МПТ-16-80-2-CVD КАДАММ МПТ-16-100-2-CVD
Артикулы — сенсорная панель (С)	КАДАММ МПТ-16-50С-CVD КАДАММ МПТ-16-60С-CVD КАДАММ МПТ-16-80С-CVD КАДАММ МПТ-16-100С-CVD	КАДАММ МПТ-16-60С-2-CVD КАДАММ МПТ-16-80С-2-CVD КАДАММ МПТ-16-100С-2-CVD
Зона нагрева / пост. темп.	260 мм / 120 мм	600 мм / 300 мм
Камера печи, мм	440×390×330	780×390×330
Мощность	4 кВт	10 кВт
Диапазон температур	300–1600 °C
Нагрев пустой печи	≤15 мин
Рабочее давление на входе	0.05–0.3 МПа (изб.)
Газовые каналы	3 (число каналов — под задачу)
Газовая арматура	нержавеющая сталь 316; сенсорное исполнение — 7″, 50 программ и рецептов
Сертификаты и декларации	ISO 9001; для рынка ЕАЭС — декларация по ТР ТС 004/2011 и ТР ТС 020/2011

Суффикс «С» — сенсорная панель, «-2» — две зоны. Полный перечень артикулов — в таблице «Артикулы серии». Актуальные значения уточняйте у менеджера.

▤

Спецификация КАДАММ МПТ-16-CVDМодели и количество, нестандартное исполнение и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.

Где применяется

Плёнки и покрытия методом CVDСлои карбида кремния, оксидов и нитридов при дозированной подаче прекурсоров.

НаноматериалыПолучение наноструктур (к примеру, ZnO) и процессы с графеном.

Спекание в атмосфереФункциональная керамика, многослойные керамические конденсаторы (MLCC).

Вузы и материаловедениеВысокотемпературные эксперименты в учебных и научных лабораториях.

Небольшие образцыПорошки и гранулы, стекло и керамика в тиглях-лодочках.

Преимущества серии

✓

Рабочая труба Ø50–100 мм

✓

Зоны 260 или 600 мм; 3 газовых канала

✓

Откачка до −0.1 МПа (форвакуум) либо газовая продувка

✓

Фланцы с быстрым съёмом

✓

Футеровка, формованная под вакуумом

✓

ISO 9001, декларация ЕАЭС по ТР ТС

Серии печей КАДАММ

Параметр	КАДАММ МПТ-16-CVD	КАДАММ МПТ-16	КАДАММ МПТ-12-CVD	КАДАММ МПТ-14-CVD
Тип	CVD-комплекс 1600 °C	трубчатая 1600 °C	CVD-комплекс 1200 °C	CVD-комплекс 1400 °C
Температура / объём	Ø50–100 мм	Ø50–100 мм	Ø50–100 мм	Ø40–80 мм
Исполнения	— / С · зон: 1–2	— / С · зон: 1–2	— / С · зон: 1–2	— / С
Нагреватель и питание	газ: 3 канала · 4–10 кВт	зоны 260/600 мм · 4–10 кВт	газ: 3 канала · 3–3.2 кВт	газ: 3 канала · 3–5 кВт
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Вы смотрите серию МПТ-16-CVD. Рядом в линейке: КАДАММ МПТ-16 · КАДАММ МПТ-12-CVD · КАДАММ МПТ-14-CVD. Модель под ваш процесс поможет выбрать менеджер.

Комплект поставки и гарантия

Комплект поставки

✓ Печь выбранной модели
✓ Рабочая труба в сборе с фланцами и уплотнителями
✓ Обвязка для газа: магистрали, расходомеры и краны
✓ Гарантийный талон и паспорт изделия (руководство по эксплуатации)
✓ Документы о соответствии (сертификаты)

Гарантия и документы

✓ Сервис в гарантийный период и после него
✓ Срок и условия гарантии сообщит менеджер

Часто задаваемые вопросы

Как устроена трубчатая печь?+

Рабочим пространством такой электропечи служит труба из керамики или кварца. Образец кладут внутрь трубы, а саму трубу откачивают или пропускают через неё газ — так получается заданная среда. При 1200–1700 °C в ней отжигают и спекают, синтезируют материалы, выращивают плёнки и обрабатывают небольшие образцы.

По какому принципу подбирать трубу?+

Диаметр определяют габариты образца или лодочки, материал трубы: кварц/корунд. Имейте в виду, что равномерно прогретый участок меньше длины самой трубы — его размер указан в таблице в строке «зона постоянной температуры».

Подходит ли печь для процессов в газовой среде?+

Подходит: на фланцах предусмотрены порты для подачи газа, а CVD-версия оснащена максимум тремя линиями подачи (на каждой — расходомер). Из инертных обычно берут азот и аргон; если нужен горючий или реакционный газ, заранее обсудите режим с менеджером.

Где узнать стоимость и как оформить заказ?+

Отправьте запрос кнопкой «Запросить цену» либо подберите комплектацию в конфигураторе — в ответ менеджер пришлёт КП с ценой, сроком поставки и условиями оплаты. Везём в любой регион России.

Чем подтверждено соответствие оборудования?+

Производство работает по системе управления качеством ISO 9001.

Для продаж в России и странах ЕАЭС мы оформляем декларацию о соответствии ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Полезные статьи

Как работает муфельная печь

Устройство, нагреватели, термопары и рабочая температура

Обжиг керамики и глины

Режимы, кривая нагрева и частые ошибки при обжиге

Замена СНОЛ и ЭКПС

Как проверить старую печь и подобрать новую без переделки методик

Методы определения зольности

Топливо, нефтепродукты, мука: ход анализа и требования к печи

Трубчатая печь и CVD

Какие процессы вести и как работать с трубой и газом

Вакуумная печь

Принцип работы, виды и области применения

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Паспорт изделия, руководство по эксплуатации и документы о соответствии

Сервис

Поддержка и ЗИП

Запасные нагреватели, термопары, футеровку и ЗИП поставляем по заказу

* Фактический вид печи может не совпадать с фотографиями: он зависит от типоразмера, комплектации и исполнения. Объём камеры, мощность, контроллер и нагреватель различаются по исполнениям — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе менять характеристики и комплектацию без отдельного уведомления; перед заказом сверьте актуальные данные с менеджером.
