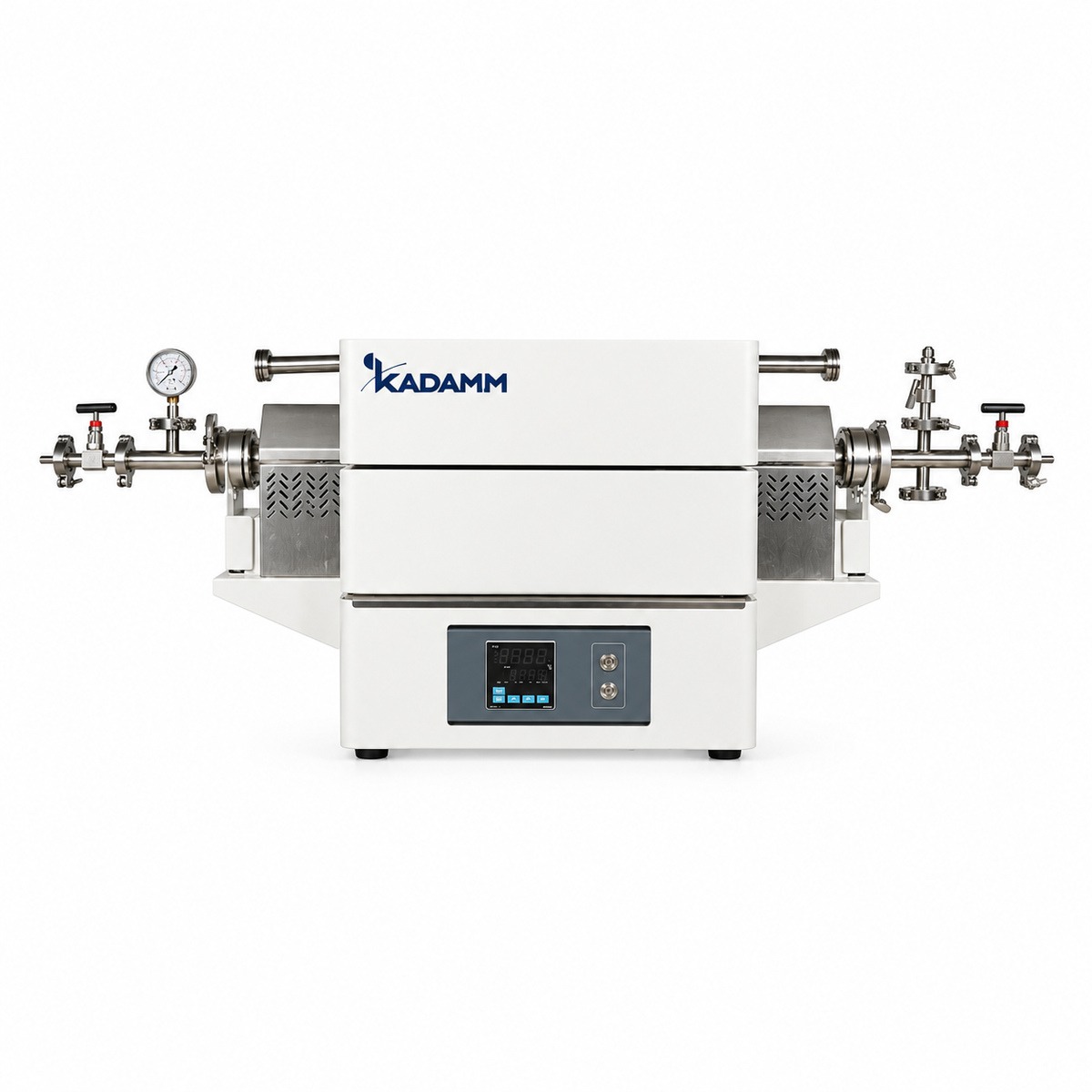

КАДАММ МПТ-12 — трубчатая печь до 1200 °C, труба Ø50–100 мм

Name: КАДАММ МПТ-12 — трубчатая печь до 1200 °C, труба Ø50–100 мм
Brand: КАДАММ
SKU: МПТ-12

Производитель:КАДАММ

Артикул: МПТ-12

KADAMM МПТ-12 — техническое описание (PDF)

Каталог KADAMM «Лабораторные печи» (PDF)

Количество

Отправить заявку

КАДАММ · Трубчатые печи

КАДАММ МПТ-12 — Трубчатые печи 1200 °C, Ø50–100 мм

Печи трубчатого типа с нагревом до 1200 °C: процессы идут в вакууме или в заданной газовой среде. Диаметр трубы Ø50–100 мм; зона нагрева 420 мм, одна или две зоны регулирования. Фланцы снимаются за секунды, муллитовая футеровка формована под вакуумом, нагрев ведётся по программе.

До 1200 °CØ50–100 ммзона нагрева 420 мм, одна или две зоны регулированияВакуум −0.1 МПа (форвакуум)

▤

Составьте спецификацию под вашу лабораторию16 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.

1200 °C

Максимальная температура

1200 °C

Длительная работа

Ø50–100 мм

Диаметр рабочей трубы

−0.1 МПа (форвакуум)

Вакуум

тип S

Термопара

3–3.2 кВт

Мощность

Артикулы серии

Исполнение \ Объём	Ø50 мм	Ø60 мм	Ø80 мм	Ø100 мм
Базовое (LED), 1 зона	КАДАММ МПТ-12-50	КАДАММ МПТ-12-60	КАДАММ МПТ-12-80	КАДАММ МПТ-12-100
Сенсорная панель — С, 1 зона	КАДАММ МПТ-12-50С	КАДАММ МПТ-12-60С	КАДАММ МПТ-12-80С	КАДАММ МПТ-12-100С
Базовое (LED), 2 зоны	КАДАММ МПТ-12-50-2	КАДАММ МПТ-12-60-2	КАДАММ МПТ-12-80-2	КАДАММ МПТ-12-100-2
Сенсорная панель — С, 2 зоны	КАДАММ МПТ-12-50С-2	КАДАММ МПТ-12-60С-2	КАДАММ МПТ-12-80С-2	КАДАММ МПТ-12-100С-2

Артикул = серия + Ø трубы (мм) + исполнение [С — сенсорная панель] [-2 — две зоны]. Скопируйте артикул и отправьте на info@kadamm.com.

О серии

КАДАММ МПТ-12 — трубчатые печи с нагревом до 1200 °C. Внутри печи, футерованной поликристаллическим муллитовым волокном, стоит рабочая труба (кварц, длина 1000 мм); нагревательные элементы: нагревательная проволока, зона 420 мм, температуру измеряет термопара типа S. Фланцы быстрого съёма позволяют откачать трубу до −0.1 МПа (форвакуум) либо продуть её газом, поэтому образец обрабатывается в управляемой среде.

Герметичность при откачке и при продувке обеспечивают нержавеющие фланцы с уплотнителями; образцы закладывают со стороны торца трубы. Нагревом управляет PID-регулятор, программа задаётся сегментами; печь защищена от перегрева и от обрыва термопары.

Зона нагрева 420 мм, одна или две зоны регулирования. Вакуумный насос мы подбираем под конкретный процесс — обратитесь к менеджеру.

Сильная сторона трубчатой печи — управляемая среда: в трубе вместо воздуха вакуум, инертный газ или реакционная атмосфера.

Конструктивные особенности

Муллитоволоконная футеровкаФормуется под вакуумом: температура по объёму ровная, а энергии уходит меньше — экономия свыше 50%.

Фланцы быстрого съёмаТрубу меняют и образцы закладывают руками, инструменты не нужны; при откачке уплотнители не пропускают воздух.

Нагреватель нагревательнаяНагревательная проволока, зона 420 мм.

Нагрев по программеКривые из многих сегментов отрабатывает PID-регулятор; у исполнения «С» есть сенсорная панель, которая записывает кривые.

Откидная конструкцияВерхняя половина печи поднимается — загрузка и наблюдение без выемки трубы.

Защитные функцииПри перегреве, обрыве термопары или утечке тока питание снимается автоматически.

Технические характеристики

Параметр	Ø50	Ø60	Ø80	Ø100
Труба (кварц), мм	Ø50×1000	Ø60×1000	Ø80×1000	Ø100×1000
Артикул — базовое, 1 зона	КАДАММ МПТ-12-50	КАДАММ МПТ-12-60	КАДАММ МПТ-12-80	КАДАММ МПТ-12-100
Артикул — сенсорная панель (С), 1 зона	КАДАММ МПТ-12-50С	КАДАММ МПТ-12-60С	КАДАММ МПТ-12-80С	КАДАММ МПТ-12-100С
Артикул — базовое, 2 зоны	КАДАММ МПТ-12-50-2	КАДАММ МПТ-12-60-2	КАДАММ МПТ-12-80-2	КАДАММ МПТ-12-100-2
Артикул — сенсорная панель (С), 2 зоны	КАДАММ МПТ-12-50С-2	КАДАММ МПТ-12-60С-2	КАДАММ МПТ-12-80С-2	КАДАММ МПТ-12-100С-2
Диапазон температур	300–1200 °C
Зона нагрева / пост. температуры	420 мм / 210 мм (1 зона), 280 мм (2 зоны)
Скорость нагрева	0–20 °C/мин
Равномерность / разрешение	±1 °C / 1 °C
Максимальный вакуум	−0.1 МПа
Камера печи	наружный Ø240×550 мм; внутренний Ø120×420 мм
Мощность	3 кВт (1 зона) / 3.2 кВт (2 зоны, раздельное регулирование)
Контроллер	PID; исполнение С — сенсорная панель с записью кривых
Габариты (Д×Ш×В), мм	1531×440×600
Конструкция	печь из двух половин, верхняя откидывается на 100° — удобная загрузка
Сертификаты и декларации	ISO 9001; для рынка ЕАЭС — декларация по ТР ТС 004/2011 и ТР ТС 020/2011

Буква «С» в артикуле означает сенсорную панель, окончание «-2» — две зоны нагрева. Текущие значения подтвердит менеджер.

▤

Спецификация КАДАММ МПТ-12Модели и количество, нестандартное исполнение и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.

Где применяется

Отжиг в газе и вакуумеПоверхность при нагреве не окисляется.

Синтез материаловПрокалка прекурсоров и твердофазные реакции в заданной атмосфере.

Плёнки и полупроводникиОтжиг пластин, диффузионные процессы, пробоподготовка.

Вузы и материаловедениеВысокотемпературные эксперименты в учебных и научных лабораториях.

Небольшие образцыПорошки и гранулы, стекло и керамика в тиглях-лодочках.

Преимущества серии

✓

Рабочая труба Ø50–100 мм

✓

Зона нагрева 420 мм, одна или две зоны регулирования

✓

Откачка до −0.1 МПа (форвакуум) либо газовая продувка

✓

Фланцы с быстрым съёмом

✓

Футеровка, формованная под вакуумом

✓

ISO 9001, декларация ЕАЭС по ТР ТС

Серии печей КАДАММ

Параметр	КАДАММ МПТ-12	КАДАММ МПТ-14	КАДАММ МПТ-16	КАДАММ МПТ-12-CVD	КАДАММ МПТ-12Б
Тип	трубчатая 1200 °C, откидного типа	трубчатая 1400 °C	трубчатая 1600 °C	CVD-комплекс 1200 °C	трубчатая 1200 °C
Температура / объём	Ø50–100 мм	Ø40–80 мм	Ø50–100 мм	Ø50–100 мм	Ø40–100 мм
Исполнения	— / С · зон: 1–2	— / С	— / С · зон: 1–2	— / С · зон: 1–2	зоны 205–440 мм
Нагреватель и питание	длина зоны 420 мм · 3–3.2 кВт	SiC · зоны 200/400 мм · 3–5 кВт	зоны 260/600 мм · 4–10 кВт	газ: 3 канала · 3–3.2 кВт	нагрев проволокой · 2–3 кВт
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть	Открыть

Вы смотрите серию МПТ-12. Рядом в линейке: КАДАММ МПТ-14 · КАДАММ МПТ-16 · КАДАММ МПТ-12-CVD · КАДАММ МПТ-12Б. Модель под ваш процесс поможет выбрать менеджер.

Комплект поставки и гарантия

Комплект поставки

✓ Печь выбранной модели
✓ Рабочая труба в сборе с фланцами и уплотнителями
✓ Гарантийный талон и паспорт изделия (руководство по эксплуатации)
✓ Документы о соответствии (сертификаты)

Гарантия и документы

✓ Сервис в гарантийный период и после него
✓ Срок и условия гарантии сообщит менеджер

Часто задаваемые вопросы

Как устроена трубчатая печь?+

Рабочим пространством такой электропечи служит труба из керамики или кварца. Образец кладут внутрь трубы, а саму трубу откачивают или пропускают через неё газ — так получается заданная среда. При 1200–1700 °C в ней отжигают и спекают, синтезируют материалы, выращивают плёнки и обрабатывают небольшие образцы.

По какому принципу подбирать трубу?+

Диаметр определяют габариты образца или лодочки, материал трубы: кварц, длина 1000 мм. Имейте в виду, что равномерно прогретый участок меньше длины самой трубы — его размер указан в таблице в строке «зона постоянной температуры».

Подходит ли печь для процессов в газовой среде?+

Подходит: на фланцах предусмотрены порты для подачи газа. Из инертных обычно берут азот и аргон; если нужен горючий или реакционный газ, заранее обсудите режим с менеджером.

Где узнать стоимость и как оформить заказ?+

Отправьте запрос кнопкой «Запросить цену» либо подберите комплектацию в конфигураторе — в ответ менеджер пришлёт КП с ценой, сроком поставки и условиями оплаты. Везём в любой регион России.

Чем подтверждено соответствие оборудования?+

Производство работает по системе управления качеством ISO 9001.

Для продаж в России и странах ЕАЭС мы оформляем декларацию о соответствии ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Полезные статьи

Как работает муфельная печь

Устройство, нагреватели, термопары и рабочая температура

Обжиг керамики и глины

Режимы, кривая нагрева и частые ошибки при обжиге

Замена СНОЛ и ЭКПС

Как проверить старую печь и подобрать новую без переделки методик

Методы определения зольности

Топливо, нефтепродукты, мука: ход анализа и требования к печи

Трубчатая печь и CVD

Какие процессы вести и как работать с трубой и газом

Вакуумная печь

Принцип работы, виды и области применения

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Паспорт изделия, руководство по эксплуатации и документы о соответствии

Сервис

Поддержка и ЗИП

Запасные нагреватели, термопары, футеровку и ЗИП поставляем по заказу

* Фактический вид печи может не совпадать с фотографиями: он зависит от типоразмера, комплектации и исполнения. Объём камеры, мощность, контроллер и нагреватель различаются по исполнениям — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе менять характеристики и комплектацию без отдельного уведомления; перед заказом сверьте актуальные данные с менеджером.
