Печи трубчатого типа с нагревом до 1200 °C: процессы идут в вакууме или в заданной газовой среде. Диаметр трубы Ø40–100 мм; зоны нагрева 205 / 350 / 440 мм; длинные трубы 1700–1780 мм — зона 420 мм. Фланцы снимаются за секунды, муллитовая футеровка формована под вакуумом, нагрев ведётся по программе.
Артикулы серии
| Исполнение \ Объём | Ø40 мм | Ø60 мм | Ø80 мм | Ø100 мм | Ø120 мм* |
|---|---|---|---|---|---|
| Зона 205 мм | КАДАММ МПТ-12Б-40-20 | КАДАММ МПТ-12Б-60-20 | КАДАММ МПТ-12Б-80-20 | КАДАММ МПТ-12Б-100-20 | — |
| Зона 350 мм | КАДАММ МПТ-12Б-40-35 | КАДАММ МПТ-12Б-60-35 | КАДАММ МПТ-12Б-80-35 | КАДАММ МПТ-12Б-100-35 | — |
| Зона 440 мм | КАДАММ МПТ-12Б-40-44 | КАДАММ МПТ-12Б-60-44 | КАДАММ МПТ-12Б-80-44 | КАДАММ МПТ-12Б-100-44 | КАДАММ МПТ-12Б-120-44 |
| Зона 420 мм, длинная труба 1700–1780 мм | — | КАДАММ МПТ-12Б-60-42 | КАДАММ МПТ-12Б-80-42 | КАДАММ МПТ-12Б-100-42 | — |
Артикул = серия + Ø трубы (мм) + длина зоны нагрева (см). Скопируйте артикул из ячейки и отправьте на info@kadamm.com. * Ø120 мм — под заказ (срок изготовления около месяца), данные по переписке с заводом, не подтверждены паспортом.
О серии

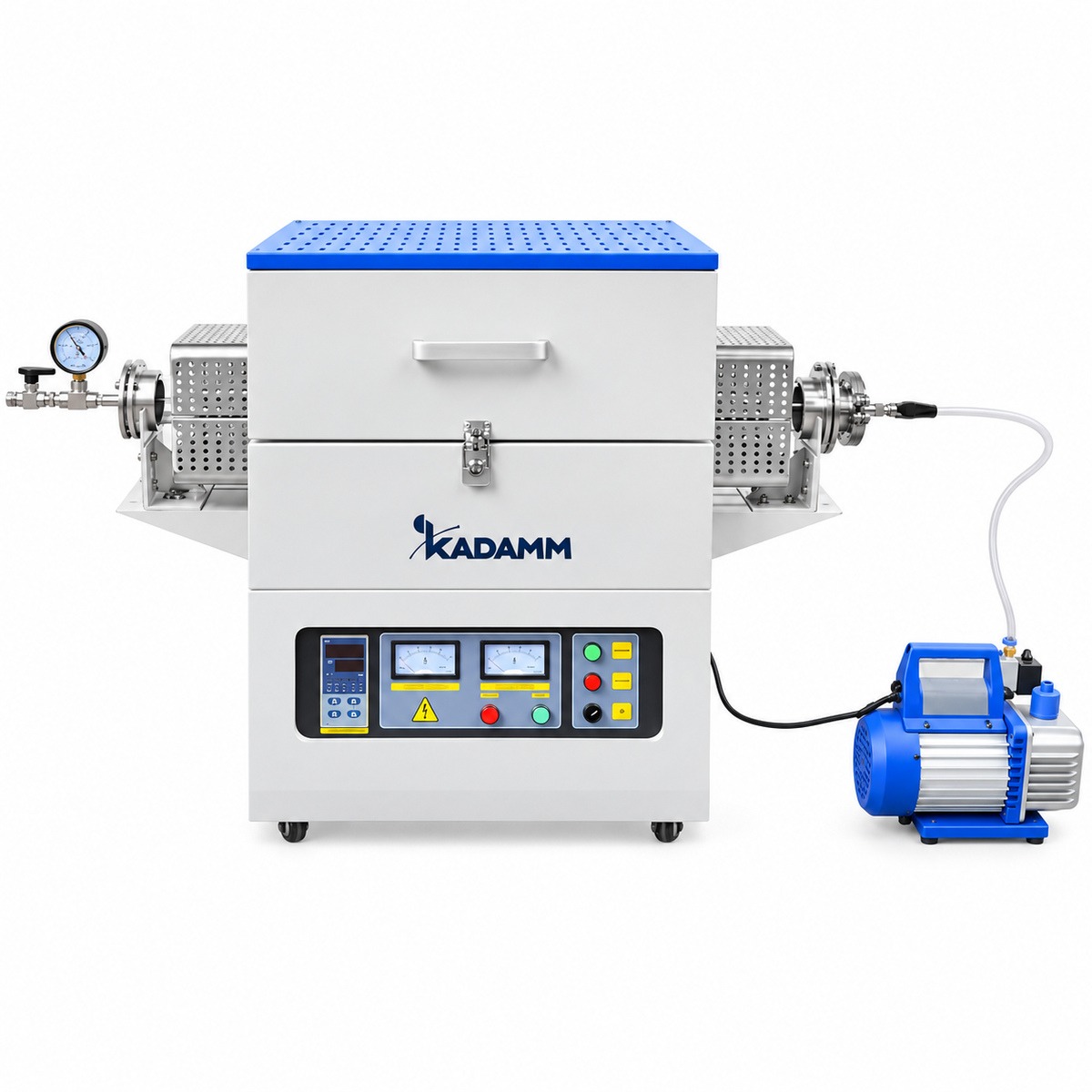

КАДАММ МПТ-12Б — трубчатые печи с нагревом до 1200 °C. Внутри печи, футерованной поликристаллическим муллитовым волокном, стоит рабочая труба (кварц (внутренний Ø на 10 мм меньше наружного)); нагревательные элементы: нагревательная проволока, температуру измеряет термопара типа K. Фланцы быстрого съёма позволяют откачать трубу до −0.1 МПа (форвакуум) либо продуть её газом, поэтому образец обрабатывается в управляемой среде.
Герметичность при откачке и при продувке обеспечивают нержавеющие фланцы с уплотнителями; образцы закладывают со стороны торца трубы. Нагревом управляет PID-регулятор, программа задаётся сегментами; печь защищена от перегрева и от обрыва термопары.
Зоны нагрева 205 / 350 / 440 мм; длинные трубы 1700–1780 мм — зона 420 мм. Насос мы поставляем вместе с печью.
Конструктивные особенности
Технические характеристики
| Параметр | Зона 205 мм | Зона 350 мм | Зона 440 мм | Зона 420 мм |
|---|---|---|---|---|
| Артикул — труба Ø40 мм | КАДАММ МПТ-12Б-40-20 | КАДАММ МПТ-12Б-40-35 | КАДАММ МПТ-12Б-40-44 | — |
| Артикул — труба Ø60 мм | КАДАММ МПТ-12Б-60-20 | КАДАММ МПТ-12Б-60-35 | КАДАММ МПТ-12Б-60-44 | КАДАММ МПТ-12Б-60-42 |
| Артикул — труба Ø80 мм | КАДАММ МПТ-12Б-80-20 | КАДАММ МПТ-12Б-80-35 | КАДАММ МПТ-12Б-80-44 | КАДАММ МПТ-12Б-80-42 |
| Артикул — труба Ø100 мм | КАДАММ МПТ-12Б-100-20 | КАДАММ МПТ-12Б-100-35 | КАДАММ МПТ-12Б-100-44 | КАДАММ МПТ-12Б-100-42 |
| Артикул — труба Ø120 мм (под заказ) | — | — | КАДАММ МПТ-12Б-120-44 ~6 кВт, масса ~120 кг (ожидаемо), отдельная линия ~27 А | — |
| Мощность | 2 кВт | 3 кВт | 3 кВт | 3 кВт |
| Габариты (Ш×Г×В), мм | 505×420×646 | 650×420×665 | 740×420×668 | 1030×650×800 |
| Масса брутто, кг | 78 | 87 | 100 | 150–190 |
| Максимальная температура | 1200 °C | |||
| Длительная рабочая температура | 1100 °C | |||
| Точность | ±1 °C | |||
| Скорость нагрева | 0–20 °C/мин (рекомендуется ≤10) | |||
| Питание | 220/110 В, 50/60 Гц | |||
| Комплект | вакуумный насос, щипцы для тиглей, высокотемпературные перчатки | |||
| Опция | сенсорная LCD-панель (50 сегментов) | |||
| Сертификаты и декларации | ISO 9001; для рынка ЕАЭС — декларация по ТР ТС 004/2011 и ТР ТС 020/2011 | |||
Код зоны в артикуле — длина зоны нагрева в сантиметрах. Исполнение с трубой Ø120 мм (зона 440 мм) — под заказ, срок изготовления около месяца; мощность ~6 кВт — нужна отдельная линия питания на ток ~27 А. Данные по этому исполнению получены по переписке с заводом-изготовителем и не подтверждены отдельным паспортом; габариты указаны как у серийной модели — завод подтвердил, что корпус не меняется. Актуальные значения уточняйте у менеджера.
Где применяется
Преимущества серии
Серии печей КАДАММ
| Параметр | КАДАММ МПТ-12Б | КАДАММ МПТ-12 | КАДАММ МПТ-14Б | КАДАММ МПТ-17Б |
|---|---|---|---|---|
| Тип | трубчатая 1200 °C | трубчатая 1200 °C, откидного типа | трубчатая 1400 °C | трубчатая 1700 °C |
| Температура / объём | Ø40–100 мм | Ø50–100 мм | Ø40–100 мм | Ø40–100 мм |
| Исполнения | зоны 205–440 мм | — / С · зон: 1–2 | зоны 205–440 мм | зоны 205–440 мм |
| Нагреватель и питание | нагрев проволокой · 2–3 кВт | длина зоны 420 мм · 3–3.2 кВт | SiC · 4–7 кВт | MoSi2 · 5–7 кВт |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Комплект поставки и гарантия
- ✓ Печь выбранной модели
- ✓ Рабочая труба в сборе с фланцами и уплотнителями
- ✓ Вакуумный насос
- ✓ Гарантийный талон и паспорт изделия (руководство по эксплуатации)
- ✓ Документы о соответствии (сертификаты)
- ✓ Сервис в гарантийный период и после него
- ✓ Срок и условия гарантии сообщит менеджер
Часто задаваемые вопросы
Полезные статьи
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации и документы о соответствии
Сервис
Поддержка и ЗИП
Запасные нагреватели, термопары, футеровку и ЗИП поставляем по заказу
* Фактический вид печи может не совпадать с фотографиями: он зависит от типоразмера, комплектации и исполнения. Объём камеры, мощность, контроллер и нагреватель различаются по исполнениям — точные значения приведены в таблице «Технические характеристики».
** Производитель вправе менять характеристики и комплектацию без отдельного уведомления; перед заказом сверьте актуальные данные с менеджером.
