КАДАММ ЦТ-КС — криотермостат с сенсорной панелью для реакторов 10–30 л, −80…+200 °C

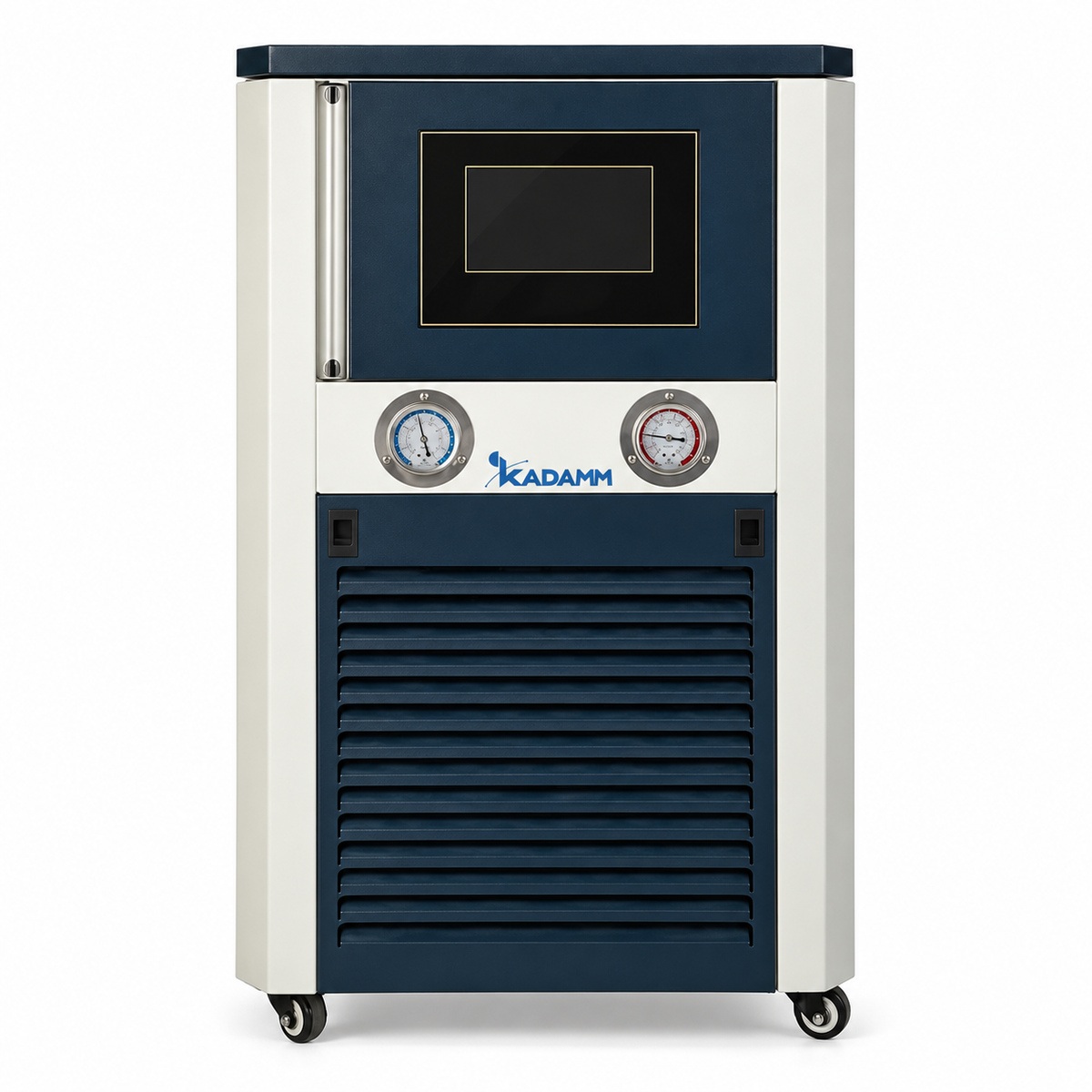

КАДАММ ЦТ-КС 10–30 л — криотермостаты с сенсорной панелью 7″ и программным регулированием по шагам для рубашек реакторов 10, 20 и 30 л. По назначению это те же приборы «нагрев и охлаждение в одном корпусе», что и криотермостаты КАДАММ ЦТ-К: компрессорный холод до −20, −30, −40 или −80 °C и электронагрев до +200 °C по одной рубашке, PID-регулирование с индикацией 0.1 °C. Отличие — в управлении. Вместо уставки и кнопок оператор получает цветной экран, на котором видны уставка, текущая температура, график процесса, состояние защит и загруженная программа, а сам процесс можно вести не по одной уставке, а по профилю температура–время из последовательных шагов. Восемь артикулов карточки закрывают лабораторные реакторы от настольных 10 л до 30 л; численные ТТХ исполнений подтверждаются в паспорте при заказе.

Восемь исполнений 10–30 л: четыре глубины холода, включая −30 °C

Ряд построен по объёму реактора и глубине холода. Для реакторов 10 л — КАДАММ ЦТ-К10-40С и ЦТ-К10-80С на −40…+200 и −80…+200 °C. Для реакторов 20 л — КАДАММ ЦТ-К20-20С, ЦТ-К20-30С и ЦТ-К20-40С на −20, −30 и −40…+200 °C. Для реакторов 30 л — КАДАММ ЦТ-К30-20С, ЦТ-К30-40С и ЦТ-К30-80С на −20, −40 и −80…+200 °C. Глубина −30 °C, которой нет у криотермостатов ЦТ-К, закрывает распространённую задачу — реакции при −15…−20 °C в среде с положенным запасом не менее 10 °C — без перехода на исполнение −40 с более мощной холодильной машиной. Платформа холода, нагрева и насоса у ЦТ-КС — та же, что у ЦТ-К того же объёма; объём бака, подача и напор насоса, мощность нагрева и холодопроизводительность конкретного исполнения указываются в паспорте — уточняйте у менеджера при заказе. Криотермостаты с классическим управлением для тех же реакторов — в карточках КАДАММ ЦТ-К 5–10 л и КАДАММ ЦТ-К 20–30 л; для реакторов 50–200 л с сенсорной панелью — КАДАММ ЦТ-КС 50–200 л.

Сенсорная панель 7″: что видно на экране и зачем это оператору

На панели одновременно отображаются уставка и фактическая температура, график их изменения, текущий шаг программы с оставшимся временем и состояние защит. Оператору не нужно листать меню, чтобы понять, вышел ли прибор на режим, идёт ли рампа или выдержка и не сработала ли защита. График на экране — это первичный контроль качества стадии: по нему видно, как рубашка отрабатывает экзотерму при дозировании, не «проскочила» ли уставку при переходе с нагрева на охлаждение и сколько времени занял выход на режим. Для лаборатории, где один оператор ведёт несколько реакторов, это означает, что состояние каждого криотермостата читается с расстояния, а не по мигающему индикатору. Ввод параметров с экрана — уставка, пределы, шаги программы, коррекция датчика — выполняется без внешнего контроллера и без компьютера.

Программы по шагам: рампы, выдержки и воспроизводимость

Программное регулирование позволяет задать процесс как последовательность шагов, у каждого — целевая температура и время. Так описываются рампа (переход к целевой температуре за заданное время), выдержка (удержание температуры на заданный срок) и их чередование. Практические сценарии на реакторе 10–30 л: медленное охлаждение раствора от +60 до +5 °C за несколько часов для роста крупных кристаллов вместо мелкой суспензии; ступенчатый нагрев с выдержками для многостадийной реакции; ночной цикл «выдержка при −20 °C — отогрев к утру», который прибор выполняет без присутствия персонала. Главная польза — воспроизводимость: программа записана один раз и выполняется одинаково независимо от оператора и смены, что соответствует требованиям GLP к документированию условий и упрощает валидацию методики. Криотермостат ЦТ-К с одной уставкой те же задачи требует либо присутствия оператора у прибора, либо внешнего программатора.

Защиты по фазам и что ещё контролирует прибор

Серия оснащена расширенным набором защит, состояние которых выведено на экран: контроль чередования и пропадания фаз питания, защита от перегрева, контроль давления в холодильном контуре. Защита по фазам важна для приборов с трёхфазными компрессорами и насосами: при неверном чередовании фаз компрессор вращается в обратную сторону и выходит из строя, при пропадании одной фазы двигатель перегревается — прибор блокирует пуск и показывает причину на экране вместо того, чтобы сгореть или молча остановиться посреди партии. Ограничение максимальной температуры отключает нагрев при выходе за верхний предел; для регулирования по продукту, а не по баку, подключается внешний датчик PT100 в термогильзе реактора. Питание конкретного исполнения (одна или три фазы) — по паспорту.

Подбор к реактору 10–30 л и когда достаточно ЦТ-К

Правило КАДАММ: криотермостат подбирается к реактору по объёму рубашки, глубина холода — по требуемой температуре среды с запасом не менее 10 °C; холодопроизводительность любой компрессорной машины падает с понижением температуры, поэтому работать у самого предела диапазона нельзя. Для стеклянных реакторов КАДАММ РЕА-Р 10–100 л на 10, 20 и 30 л подобраны исполнения этой карточки соответствующего объёма: реакция при −10 °C — исполнение −20С, при −20 °C — исполнение −30С или −40С, при −30 °C — исполнение −40С, ниже −30 °C — исполнение −80С. Брать ЦТ-КС вместо ЦТ-К стоит, если процесс состоит из нескольких температурных стадий, если методика передаётся между операторами и сменами, если нужен график процесса на экране без внешней регистрации или если прибор работает ночью без персонала. Если задача — удерживать одну уставку под присмотром оператора, достаточно криотермостата ЦТ-К того же объёма. Только нагрев рубашки до +250 °C — термостат нагревающий КАДАММ ЦТ-Н; только холод для конденсатора испарителя или рубашки — криостаты КАДАММ ЦТ-О20.

Криотермостаты КАДАММ ЦТ-КС 10–30 л поставляются как электрооборудование для лабораторий: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Приборы серии не являются взрывозащищёнными и устанавливаются в обычной лаборатории вне взрывоопасной зоны; для работы с ЛВЖ в зоне предназначены Ex-исполнения криотермостатов КАДАММ ЦТ-К50 и старше. Холодильная машина герметичная, с защитой по давлению и от перегрева компрессора; нагрев отключается при выходе за верхний предел температуры; контроль фаз питания блокирует пуск при неверном чередовании или пропадании фазы, причина выводится на экран.

• Электробезопасность — питание по паспорту исполнения (одна или три фазы), отдельная линия с автоматом и заземлением; проверка чередования фаз при подключении трёхфазных исполнений.
• Термическая безопасность — теплоноситель до +200 °C и до −80 °C в одном контуре: теплоизолированные шланги для холода, защита рук и глаз при заливке, крышка бака закрыта во время работы.
• Холодильная машина — закрытый контур хладагента, воздушное охлаждение конденсатора; защиты по давлению и перегреву; водяное охлаждение конденсатора — под заказ.
• Защита процесса — ограничение максимальной температуры, сигнализация и индикация состояния защит на панели; внешний PT100 для регулирования по среде.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Объём бака, подача и напор насоса, мощность нагрева, холодопроизводительность, хладагент, габариты, масса и питание конкретного исполнения — в паспорте при заказе; уточняйте у менеджера.

Криотермостаты ЦТ-КС 10–30 л вводятся в работу силами лаборатории: из внешней обвязки подключаются шланги к рубашке реактора и, при необходимости, внешний датчик. Отличие от классических ЦТ-К — этап настройки программы. Порядок, который мы рекомендуем для любого из восьми артикулов:

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня и состояния; замена по регламенту или при потемнении и росте вязкости; при смене типа среды — промывка контура.
• Конденсатор — чистка решётки от пыли по графику: загрязнение снижает холод и вызывает срабатывание защиты по давлению.
• Шланги и штуцеры — осмотр при каждом изменении диапазона; замена при потере эластичности и следах масла у хомутов.
• Панель и программы — резервная запись параметров программ; проверка калибровки внешнего PT100 по графику лаборатории.
• Насос — смазки не требует; рост времени выхода на режим — признак загустевшего теплоносителя или засора тракта.
