КАДАММ РЕА-О — Стеклянные реакторы однослойные с баней 150–200 л

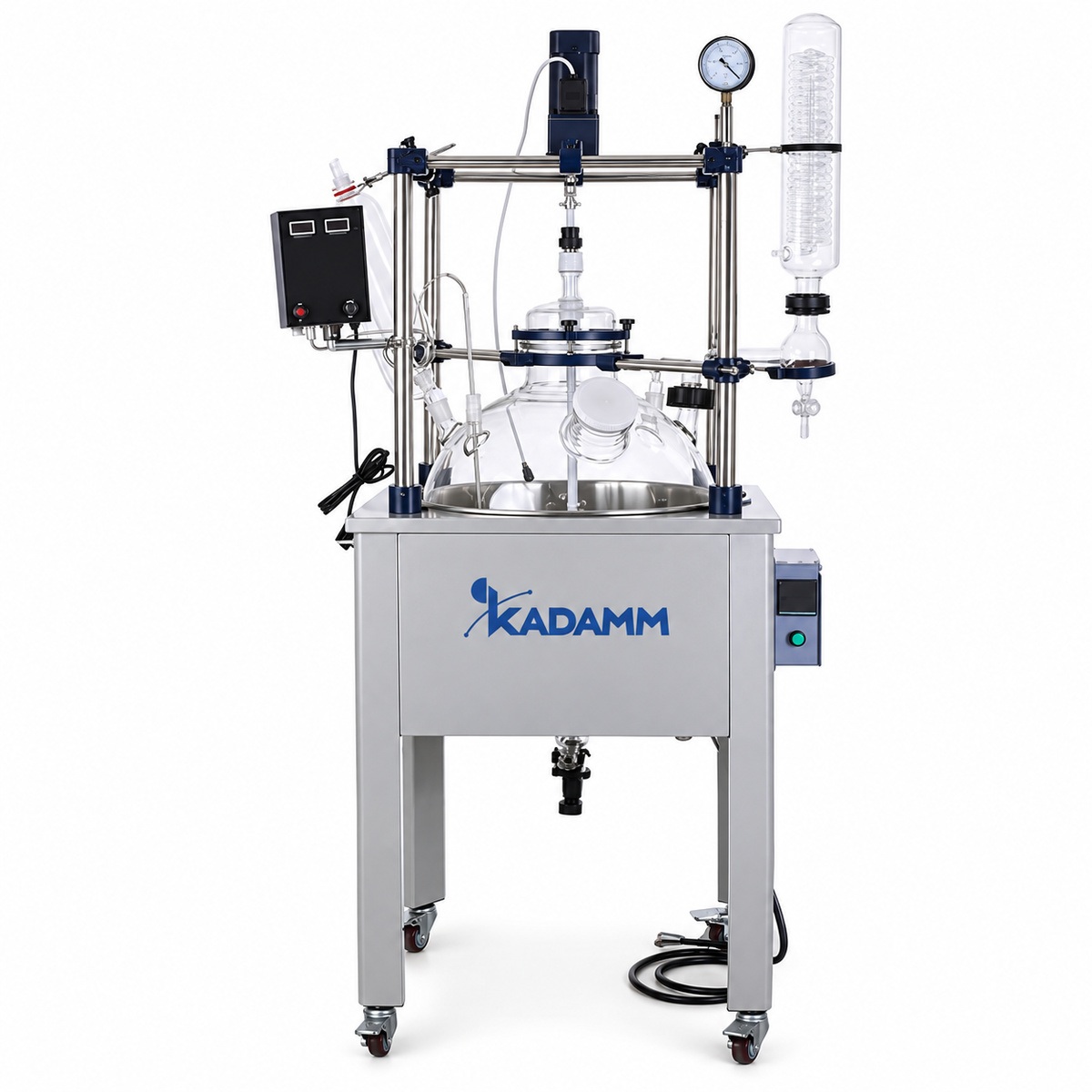

КАДАММ РЕА-О 150–200 л — два пилотных однослойных стеклянных реактора с нагревом от встроенной бани: КАДАММ РЕА-О150 с приводом 700 Вт и баней 10 кВт и КАДАММ РЕА-О200 с приводом 750 Вт и баней 12 кВт, оба — в стандартном и взрывозащищённом исполнении Ex. Сосуд из боросиликатного стекла 3.3 греется в бане с PID-регулятором водой до +100 °C или термомаслом до +180 °C, внешний термостат не нужен; крышка на 6 горловин с портом твёрдой загрузки, якорная мешалка 0–450 об/мин, вакуум до −0.098 МПа на уплотнениях PTFE, рама из нержавеющей стали на колёсах с тормозом. Это верхняя ступень серии РЕА-О: загрузка до 130 л за цикл при той же схеме нагрева, что у настольных колб на 1 л, — методика масштабируется в стекле, не переходя на металл.

Два типоразмера: 150 и 200 л

КАДАММ РЕА-О150 — привод мешалки 700 Вт, нагреватель бани 10 кВт, площадь под раму 1280×850 мм (высота — в паспорте, уточняйте у менеджера), масса 150 кг нетто. КАДАММ РЕА-О200 — привод 750 Вт, баня 12 кВт, габариты 1250×930×2800 мм, масса 178 кг. Общее: 6 горловин, 0–450 об/мин с цифровой индикацией, датчик PT100 в среде, стекло 3.3 и PTFE, питание 220 В, 50 Гц. Форма сосуда — шаровая или цилиндрическая по типоразмеру, подтверждается в паспорте. Взрывозащищённые КАДАММ РЕА-О150Ex и РЕА-О200Ex повторяют стандартные по механике и отличаются электрической частью: взрывозащищённые двигатель, частотный преобразователь, контроллер и кабельные вводы.

Привод 700–750 Вт и баня 10–12 кВт: физика больших объёмов

У реакторов 10–100 л привод не превышает 200 Вт; здесь он в 3.5 раза мощнее. Причина — момент на якорной мешалке: сопротивление растёт с диаметром лопасти и высотой столба жидкости, а в 200-литровом сосуде якорь тянет за собой десятки килограммов вязкой среды. Привод 700–750 Вт с частотным регулированием даёт плавный пуск без рывка на стекло и держит обороты под нагрузкой, когда среда густеет при охлаждении или полимеризации. Баня 10–12 кВт решает вторую задачу — время выхода на режим: нагреть 130 л загрузки на 100 °C означает подвести порядка 15 кВт·ч тепла, и при 10–12 кВт с учётом потерь через открытую поверхность это часы, а не смена. PID-регулятор ведёт баню к уставке без перерегулирования, датчик PT100 в термогильзе показывает температуру среды, а не теплоносителя. Питание — 220 В, 50 Гц по паспорту; линию и защиту под нагреватель 10–12 кВт рассчитывает электрик, схему подключения уточняйте у менеджера.

Пилотная площадка: масштабирование из лаборатории в стекле

Главная ценность прозрачного сосуда на 150–200 л — возможность наработать пилотную партию, не теряя визуального контроля, к которому привыкли на лабораторных колбах: видно кипение, вспенивание, выпадение осадка, расслоение и цвет среды. Методика, отработанная на КАДАММ РЕА-О5 или РЕА-О50, переносится на 150–200 л с тем же набором оснастки — обратный холодильник, капельная воронка, порт твёрдой загрузки, PT100 — и тем же принципом нагрева баней. Материалы контакта не меняются: стекло 3.3 и PTFE, поэтому данные по стойкости и чистоте продукта, полученные в лаборатории, остаются действительными. Для процессов, где стекло не проходит по давлению или ударной нагрузке, есть нержавеющие КАДАММ РЕА-Н 50–300 л с рубашкой на −120…+260 °C и давлением до +0.3 МПа.

Ex-исполнение на пилотном участке

Партия в 130 л растворителя — это уже объём, при котором помещение чаще всего классифицируется как взрывоопасная зона. КАДАММ РЕА-О150Ex и РЕА-О200Ex рассчитаны на такие участки: взрывозащищённые двигатель мешалки, частотный преобразователь, контроллер и кабельные вводы при неизменных стекле, бане, мешалке и габаритах. Подтверждение соответствия ТР ТС 012/2011, маркировка взрывозащиты и категория зоны — в паспорте конкретной поставки; уточняйте у менеджера до заказа. Вакуумный насос и контроллер для зоны подбирают в соответствующем исполнении либо располагают за её пределами, соединяя с реактором вакуумной линией через ловушку.

Загрузка, вакуум и обвязка на 150–200 л

Рабочая загрузка — не более 2/3 номинала: КАДАММ РЕА-О150 — партии до 100 л, РЕА-О200 — до 130 л; при вспенивании, газовыделении и бурном кипении — около половины, 75 и 100 л. Для отгонки растворителя и концентрирования под вакуумом к реактору подключают насос с проточной частью PTFE КАДАММ НС-МП10 (10 м³/ч) или НС-МП16 (16 м³/ч) с остаточным давлением до 0.6 мбар и контроллер КАДАММ ВА-К или ВА-К1; ловушка-конденсатор ВА-Л — под заказ. Баня только греет: для реакций с активным тепловыделением, кристаллизации при охлаждении и работы ниже 0 °C нужен рубашечный КАДАММ РЕА-Р 150–200 л с термостатом ЦТ на −80…+250 °C и комплектом подающей ёмкости и приёмной колбы по 10 л; для выгрузки кристаллов поворотом сосуда — КАДАММ РЕА-П 50–200 л. Партии до 65 л — карточка КАДАММ РЕА-О 10–100 л.

Реакторы КАДАММ РЕА-О 150–200 л поставляются как опытно-промышленное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С реактором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Исполнения КАДАММ РЕА-О150Ex и РЕА-О200Ex комплектуются взрывозащищёнными двигателем, частотным преобразователем, контроллером и кабельными вводами; подтверждение соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и маркировка взрывозащиты приводятся в паспорте конкретной поставки. Контактирующие со средой узлы — боросиликатное стекло 3.3 и PTFE; реактор работает при атмосферном давлении или под вакуумом и не рассчитан на избыточное давление — для него предназначены нержавеющие КАДАММ РЕА-Н (до +0.3 МПа) и автоклавы КАДАММ РЕА-Д.

• Электробезопасность — питание 220 В, 50 Гц по паспорту; нагреватель 10–12 кВт и привод 700–750 Вт — отдельная линия с автоматом и заземлением по расчёту электрика, схему уточняйте у менеджера.
• Взрывозащита (Ex) — взрывозащищённые двигатель, преобразователь, контроллер и кабельные вводы; насос и контроллер вакуума — в исполнении для зоны или вне её.
• Термическая защита — PID-регулятор с уставкой и индикацией; при масле до +180 °C — контроль уровня и крышка бани; перемещение только с остывшей баней и на тормозе.
• Механическая безопасность — масса 150–178 кг и высота до 2.8 м — установка на ровный пол, фиксация колёс до пуска, работа с крышкой вдвоём.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; для Ex — документы взрывозащиты; сертификаты и протоколы — по запросу.

Высота РЕА-О150, форма сосуда по типоразмеру, объём бани, класс защиты корпуса и полная маркировка взрывозащиты — в паспорте конкретной поставки; уточняйте у менеджера.

Пилотные реакторы 150–200 л поставляются в сборе на раме с колёсами; для ввода в работу нужны линия питания под баню 10–12 кВт, вода на обратный холодильник и, при отгонке, насос с контроллером. Ниже — порядок первого запуска, общий для стандартного и Ex-исполнения:

Обслуживание в процессе эксплуатации

• Баня 10–12 кВт — контроль уровня и состояния теплоносителя каждую смену; смена воды при налёте, масла — по регламенту; чистка без абразивов.
• Уплотнения PTFE — осмотр при каждом снятии крышки и пробки порта; замена при дрейфе давления под вакуумом; смазка не применяется.
• Сосуд — мойка лабораторными средствами; контроль царапин на стенке и сколов на фланце; повреждённый сосуд не вакуумировать и не нагревать.
• Привод 700–750 Вт — вентиляционные решётки чистые, проверка оболочки PTFE вала на износ; у Ex — вводы и заземление по регламенту, вскрытие — только сервис.
• Насос НС-МП и контроллер — мембрана и клапаны — по руководству; продувка после кислых паров; ловушку опорожнять после каждой отгонки.
