КАДАММ РЕА-Р.2 — Стеклянные реакторы с рубашкой 1–50 л (ряд 2)

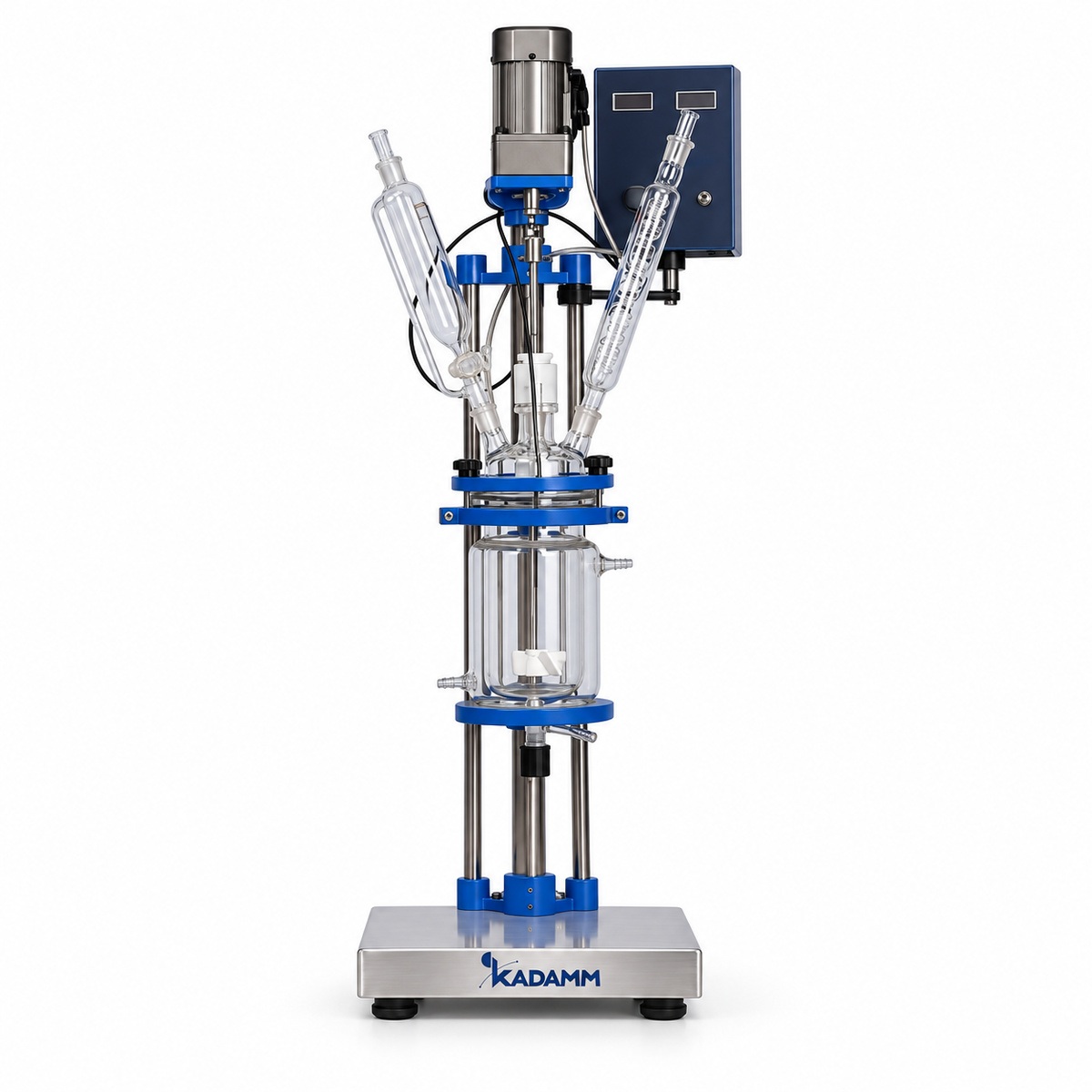

КАДАММ РЕА-Р.2 — второй ряд рубашечных стеклянных реакторов на восемь объёмов от 1 до 50 л, построенный вокруг другого привода: вместо прямого частотного привода основного ряда здесь стоит мотор-редуктор 1:3 с вентилятором охлаждения, который даёт на валу диаметром 17 мм крутящий момент 1.27 Н·м у типоразмеров 1–5 л и 2.42 Н·м у 10–50 л при скорости 0–450 об/мин с частотным регулированием. Такой привод предназначен для вязких сред, густых суспензий и полимеризующихся масс — там, где мешалка обычного реактора замедляется или останавливается под нагрузкой. Сосуд и рубашка из боросиликатного стекла GG-17, герметичность тракта до −0.098 МПа, температура среды отображается на LED-дисплее. В комплекте — крышка с широкой горловиной для чистки, встроенный холодильник и воронка постоянного давления. Ряд 2 поставляется отдельными артикулами с суффиксом «.2»: КАДАММ РЕА-Р1.2, РЕА-Р2.2, РЕА-Р3.2, РЕА-Р5.2, РЕА-Р10.2, РЕА-Р20.2, РЕА-Р30.2 и РЕА-Р50.2 — только в стандартном исполнении, взрывозащищённых вариантов в ряду нет.

Восемь типоразмеров 1–50 л на одном приводе

Ряд делится по мощности привода на две группы. КАДАММ РЕА-Р1.2, РЕА-Р2.2, РЕА-Р3.2 и РЕА-Р5.2 — сосуды 1, 2, 3 и 5 л с мотор-редуктором 60 Вт и моментом 1.27 Н·м; масса брутто 40, 41, 51 и 56 кг, транспортные габариты от 1260×430×480 до 1310×600×540 мм. КАДАММ РЕА-Р10.2, РЕА-Р20.2, РЕА-Р30.2 и РЕА-Р50.2 — сосуды 10, 20, 30 и 50 л с мотор-редуктором 120 Вт и моментом 2.42 Н·м; масса брутто 74, 85, 101 и 108 кг, упаковка от 1230×610×750 до 1690×660×780 мм. Общее у восьмёрки — передаточное отношение редуктора 1:3, вал 17 мм, диапазон 0–450 об/мин, стекло GG-17, герметичность до −0.098 МПа, LED-индикация температуры, встроенный холодильник и воронка постоянного давления, питание 220 В 50/60 Гц (110 В — опция). Объём рубашки и монтажные габариты для ряда 2 приводятся в паспорте при заказе — уточняйте у менеджера; в таблице ТТХ указаны транспортные размеры и масса брутто. Термостаты, криостаты и насосы подбираются по объёму сосуда: для 1–5 л — линейка на 5 л (ЦТ-Н5, ЦТ-НЗ5, ЦТ-К5, ЦТ-О5), для 10–50 л — ЦТ-Н20/ЦТ-Н50, ЦТ-К10…ЦТ-К50 и ЦТ-О10…ЦТ-О50.

Мотор-редуктор 1:3 и момент 1.27–2.42 Н·м: зачем реактору редуктор

Мощность привода — это произведение момента на угловую скорость. У прямого привода момент на валу невелик и падает на низких оборотах, а именно на них ведут перемешивание густых сред. Редуктор с передаточным отношением 1:3 меняет соотношение: двигатель вращается втрое быстрее вала, и его момент, умноженный на три (за вычетом потерь), передаётся мешалке. Отсюда паспортные 1.27 Н·м при 60 Вт и 2.42 Н·м при 120 Вт — момент, которого хватает, чтобы якорь шёл через густую суспензию кристаллов, гель или полимеризующуюся массу без остановки и без перегрузки двигателя. Вентилятор на мотор-редукторе отводит тепло при длительной работе под нагрузкой, а вал 17 мм рассчитан на изгибающие усилия от редуктора и несимметричной среды. Практическое следствие для лаборатории: реактор ряда 2 не остановится в конце кристаллизации, когда содержимое загустело, и не «поплывёт» по оборотам при засыпке порошка; частотное регулирование сохраняет плавный пуск и точную уставку скорости.

Крышка с широкой горловиной, встроенный холодильник и воронка постоянного давления

Три узла ряда 2 рассчитаны на вязкие продукты. Широкая горловина крышки нужна не для загрузки, а для чистки: густые остатки, налипшие на стенки и якорь, вымываются через неё щёткой и растворителем без снятия крышки и мешалки. Встроенный холодильник возвращает конденсат в сосуд при рефлюксе или отводит его при дистилляции — это штатный узел, а не докупаемая позиция. Воронка постоянного давления отличается от обычной капельной тем, что её объём соединён уравнительной трубкой с реактором: давление над жидкостью в воронке и в сосуде одинаково, и скорость подачи реагента не меняется при откачке или росте давления паров — реагент дозируется равномерно и под вакуумом, без «дыхания» воронки. Для экзотермических реакций это означает предсказуемое тепловыделение, для реакций с газовыделением — отсутствие обратного выброса в воронку.

Чем ряд 2 отличается от основного ряда РЕА-Р

Основной ряд КАДАММ РЕА-Р 1–5 л и РЕА-Р 10–100 л — прямой частотный привод 40–90 Вт с диапазоном 0–800 об/мин у настольных объёмов и 90–200 Вт с 0–450 об/мин у укрупнённых; нормированный объём рубашки (0.4–0.8 л и 8–25 л), температура среды в рубашке −80…+250 °C, датчик PT100 в гильзе PTFE, крышка на 5 или 6 горловин с капельной воронкой, монтажные габариты и масса нетто в паспорте, взрывозащищённое исполнение для каждого объёма и типоразмер 100 л. Ряд 2 — мотор-редуктор 1:3 с нормированным моментом 1.27–2.42 Н·м, вал 17 мм, единый диапазон 0–450 об/мин на всех объёмах, воронка постоянного давления и встроенный холодильник в комплекте, широкая горловина для чистки, LED-дисплей температуры, питание 50/60 Гц с опцией 110 В; объём рубашки и рабочая температура среды — по паспорту и подключённому термостату, взрывозащищённых исполнений нет, ряд заканчивается на 50 л. Характеристики двух рядов не пересекаются, поэтому артикулы разные. Правило выбора: маловязкие среды, высокие обороты, Ex или нормированная температура рубашки — основной ряд; густые суспензии, гели, полимеры и равномерное дозирование под вакуумом — ряд 2.

Как выбрать объём в ряду 2 и когда нужна другая карточка

Рабочая загрузка — не более 2/3 номинала, при вспенивании и рефлюксе — около половины; для вязких сред, ради которых берут ряд 2, запас особенно важен: густая масса поднимается вдоль якоря и стенок. Ориентир: 1 л — партии до 0.6 л, 2 л — до 1.3 л, 3 л — до 2 л, 5 л — до 3.3 л, 10 л — до 6.5 л, 20 л — до 13 л, 30 л — до 20 л, 50 л — до 33 л. Методику масштабируют внутри ряда: момент 1.27 Н·м у 1–5 л и 2.42 Н·м у 10–50 л при одном диапазоне оборотов означают, что режим перемешивания переносится с 3 на 30 л без смены типа привода. Если процесс только греется, а термостат ставить некуда, дешевле по обвязке однослойный КАДАММ РЕА-О 1–5 л или РЕА-О 10–100 л с встроенной баней до +180 °C. Для длительной работы на холоде без обмерзания и конденсата — трёхслойный КАДАММ РЕА-Т 10–100 л с вакуумной изоляцией. Если вязкий продукт в конце процесса вообще не течёт, нужен подъёмный поворотный КАДАММ РЕА-П 5–30 л с подъёмом крышки и поворотом сосуда. Для фтористоводородной кислоты, горячих щелочей и избыточного давления до 0.3 МПа — нержавеющий КАДАММ РЕА-Н 2–30 л; для ЛВЖ во взрывоопасной зоне — Ex-исполнения основного ряда РЕА-Р.

Стеклянные реакторы КАДАММ РЕА-Р.2 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуд и рубашка — боросиликатное стекло GG-17; тракт герметичен до −0.098 МПа, избыточное давление в сосуде не допускается. Все восемь артикулов ряда 2 — стандартное электрооборудование без взрывозащиты: устанавливаются в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом. Для ЛВЖ во взрывоопасной зоне предназначены Ex-исполнения основного ряда КАДАММ РЕА-Р 1–5 л и РЕА-Р 10–100 л либо трёхслойные КАДАММ РЕА-Т 1–5 л.

• Электробезопасность — питание 220 В, 50/60 Гц (110 В — опция); мотор-редуктор 60 или 120 Вт — на розетку с заземлением; термостат — по его паспорту.
• Механическая безопасность — момент до 2.42 Н·м на валу 17 мм: перед пуском убедиться, что якорь свободен, а крышка и мешалка зафиксированы; не останавливать вал рукой.
• Термическая безопасность — теплоноситель от термостата в стеклянной рубашке: шланги и хомуты по температуре, защита рук и глаз; предел температуры среды — по паспорту.
• Вакуумная безопасность — герметичность до −0.098 МПа; напуск атмосферы — через штатный кран или воронку постоянного давления, не отсоединением шланга.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Объём рубашки, допустимая температура среды, монтажные габариты, масса нетто, конфигурация горловин и материал уплотнений для ряда 2 — в паспорте конкретной поставки; уточняйте у менеджера.

Реакторы ряда 2 поставляются в сборе; для запуска подключаются термостат по рубашке и, для вакуумных операций, насос с контроллером. Порядок первого запуска одинаков для всех восьми артикулов, различия — в массе и классе обвязки:

Обслуживание в процессе эксплуатации

• Мотор-редуктор — чистота вентилятора и решёток; посторонний шум или нагрев корпуса при штатной нагрузке — повод для сервиса; масло редуктора — по руководству.
• Уплотнения — осмотр уплотнения вала и крышки при каждой разборке; замена при дрейфе давления под вакуумом.
• Воронка постоянного давления — проверка уравнительной трубки и крана на герметичность; промывка после вязких и кристаллизующихся реагентов.
• Сосуд и холодильник — мойка через широкую горловину; сколы на горловинах и штуцерах — повод для замены детали.
• Насос и контроллер — мембрана и клапаны — по руководству насоса; после кислых паров — продувка воздухом.
