КАДАММ РЕА-О.2 — Стеклянные реакторы однослойные с баней 1–10 л (ряд 2)

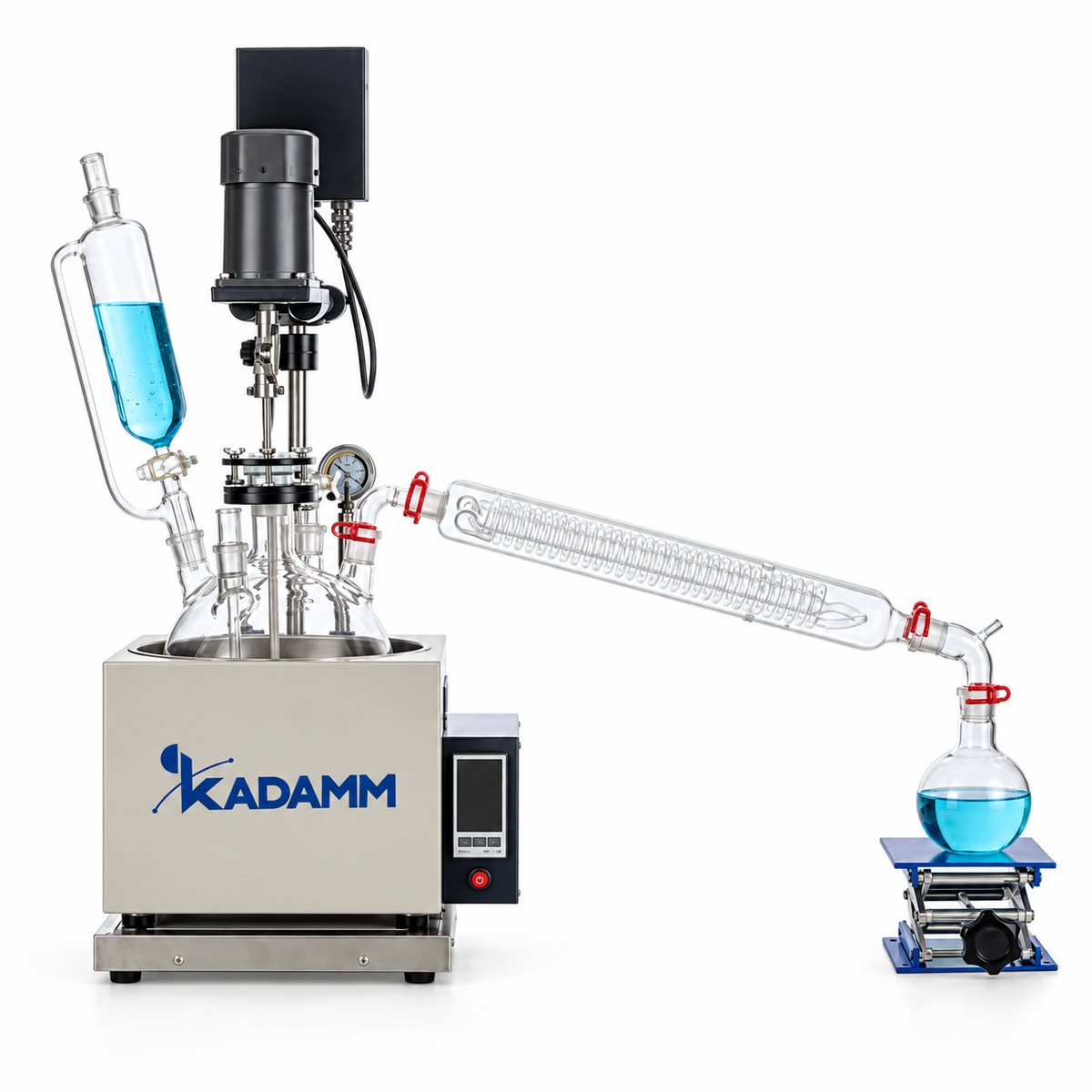

КАДАММ РЕА-О.2 — второй ряд однослойных стеклянных реакторов с баней на 1, 2, 3, 5 и 10 л: КАДАММ РЕА-О1.2, РЕА-О2.2, РЕА-О3.2, РЕА-О5.2 и РЕА-О10.2. Схема та же, что у основного ряда РЕА-О, — колба из боросиликатного стекла 3.3 греется в бане из нержавеющей стали, обратный холодильник и капельная воронка в комплекте, внешний термостат не нужен, — но узлы другие: серповидная мешалка SUS304 с PTFE на керамических подшипниках с механическим уплотнением, стрелочный вакуумметр в комплекте, датчик типа K со стальным щупом в бане, два раздельных предохранителя на перемешивание и нагрев, основание из стального листа с антикоррозионным покрытием и алюминиевого сплава. Сосуд рассчитан на −80…+250 °C, точность термометрии ±1 °C, вакуум до −0.098 МПа. Характеристики ряда 2 не пересекаются с основным рядом, поэтому артикулы отдельные — с суффиксом «.2».

Пять типоразмеров ряда 2: от настольных 1 л до 10 л на колёсах

КАДАММ РЕА-О1.2 и РЕА-О2.2 — привод 40 Вт, баня Ø245×140 мм с нагревателем 1.5 кВт, 5 горловин, скорость 0–800 об/мин, габариты (400–700)×330×900 и 930 мм, 18 кг; диаметр сосуда у 2 л — 166 мм. КАДАММ РЕА-О3.2 — привод 90 Вт, баня Ø265×160 мм на 2 кВт, сосуд Ø195 мм, высота 1100 мм, 23 кг; КАДАММ РЕА-О5.2 — 90 Вт, баня Ø280×170 мм на 2 кВт, сосуд Ø230 мм, высота 1150 мм, 25 кг. Замыкает ряд КАДАММ РЕА-О10.2: привод 90 Вт на 0–450 об/мин, баня Ø350×220 мм с нагревателем 3 кВт, сосуд Ø280 мм, крышка на 7 горловин, датчик PT100 в PTFE вместо датчика K, основание на колёсах с тормозом и слив бани, габариты 710×440×1900 мм, 42 кг. Ex-исполнений в ряду 2 нет: для ЛВЖ во взрывоопасной зоне — КАДАММ РЕА-О 10–100 л основного ряда.

Серповидная мешалка на керамических подшипниках

Главное конструктивное отличие ряда 2 — узел перемешивания. Серповидная лопасть из SUS304 с PTFE повторяет кривизну шаровой колбы и проходит вблизи стенки, снимая с неё продукт и гоняя поток от дна к горловине; в вязких средах и суспензиях это эффективнее плоского якоря. Вал SUS304 заключён в трубку PTFE, чтобы среда контактировала только с инертным материалом. Вал вращается в керамических подшипниках с механическим уплотнением: керамика не изнашивается о нержавеющий вал, не нуждается в смазке и не оставляет в среде металлических частиц, а механическое уплотнение держит вакуум до −0.098 МПа при длительной отгонке без подтягивания. Скорость 0–800 об/мин (0–450 у 10 л) регулируется электронно, бесступенчато, с цифровой индикацией.

Вакуумметр, датчик в бане и раздельная защита

Стрелочный вакуумметр в комплекте показывает фактическое разрежение в реакторе независимо от электроники: по нему выставляют режим краном напуска, проверяют герметичность при перекрытом насосе и ловят момент вскипания при отгонке. Для методик с одним растворителем этого достаточно; для смесей и ступенчатой отгонки добавляется контроллер КАДАММ ВА-К. Температура бани у 1–5 л измеряется датчиком типа K со стальным щупом, стоящим в бане, — регулятор ведёт нагреватель по теплоносителю, а температура среды в колбе контролируется через термогильзу; у 10 л штатно стоит PT100 в PTFE. Точность термометрии — ±1 °C. Два предохранителя защищают цепи перемешивания и нагрева по отдельности: перегрузка привода не выключает баню и наоборот. Основание — стальной лист с антикоррозионным покрытием и алюминиевый сплав: не ржавеет от пролитого теплоносителя; питание 220 В, 50 Гц, по заказу 110 В, 60 Гц.

Диапазон сосуда −80…+250 °C: что это значит на практике

Цифры −80…+250 °C относятся к стеклу сосуда и уплотнениям, а не к бане: баня греет от комнатной температуры вверх, а предел по нагреву определяется теплоносителем — вода до +100 °C, термомасло выше. Верхняя граница +250 °C означает запас по термостойкости при работе с маслом и при локальных перегревах у нагревателя; нижняя −80 °C — что колба и PTFE выдержат охлаждение, если бане организовать внешний холод. Штатной схемы охлаждения бани в комплекте нет — уточняйте её у менеджера; для процессов, где холод нужен регулярно, рациональнее рубашечный КАДАММ РЕА-Р 1–5 л или ряд 2 рубашечных КАДАММ РЕА-Р.2 с мотор-редуктором 1:3 и термостатом ЦТ на −80…+250 °C.

Чем ряд 2 отличается от основного ряда и как выбрать объём

Основной ряд КАДАММ РЕА-О 1–5 л — якорная мешалка на частотном асинхронном приводе, датчик PT100 в среде, рама из нержавеющей стали, регулируемая стойка, без вакуумметра. Ряд 2 выбирают за серповидную мешалку на керамических подшипниках, вакуумметр в комплекте, раздельные предохранители, приёмную колбу 500 мл в поставке и диапазон сосуда −80…+250 °C; основной ряд — за PT100 в среде, нержавеющую раму и Ex-исполнения от 10 л. По объёму правило общее: рабочая загрузка не более 2/3 номинала, при вспенивании и рефлюксе — около половины: РЕА-О1.2 — до 0.6 л, РЕА-О2.2 — до 1.3 л, РЕА-О3.2 — до 2 л, РЕА-О5.2 — до 3.3 л, РЕА-О10.2 — до 6.5 л. Для вязких сред берите 3 л и выше с приводом 90 Вт. Компактный рубашечный реактор с сенсорной панелью на 1–5 л — КАДАММ РЕА-РН; реакция с фильтрованием в одном сосуде — КАДАММ РЕА-К 1–5 л.

Реакторы КАДАММ РЕА-О.2 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С реактором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Контактирующие со средой узлы — боросиликатное стекло 3.3, PTFE и серповидная мешалка SUS304 с PTFE; вакуумный тракт рассчитан на остаточное давление до −0.098 МПа с контролем по стрелочному вакуумметру. Ни один из пяти артикулов ряда 2 не является взрывозащищённым: реакторы устанавливаются в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом, а для ЛВЖ во взрывоопасной зоне предназначены Ex-исполнения КАДАММ РЕА-О 10–100 л и рубашечные КАДАММ РЕА-Р 1–5 л.

• Электробезопасность — питание 220 В, 50 Гц (110 В, 60 Гц — по заказу); нагреватель 1.5–3 кВт — розетка с заземлением на отдельной линии 16 А; два предохранителя по цепям.
• Термическая защита — датчик типа K в бане и уставка с индикацией; при масле выше +100 °C — контроль уровня и защита от брызг; у 10 л — слив бани для смены теплоносителя.
• Вакуумная безопасность — вакуумметр для контроля разрежения; напуск атмосферы — штатным краном; стекло осматривать на сколы перед вакуумированием.
• Химическая стойкость — стекло 3.3, PTFE и SUS304 стойки к растворителям, кислотам и солевым растворам; исключение — HF и горячие концентрированные щёлочи (для них КАДАММ РЕА-Н).
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Форма сосуда, диаметр сосуда 1 л, схема внешнего охлаждения бани для режимов ниже комнатной температуры и класс защиты корпуса — в паспорте конкретной поставки; уточняйте у менеджера.

Реакторы ряда 2 поставляются в сборе; для запуска нужны розетка, вода на обратный холодильник и, при отгонке, насос — контроллер добавляется при смесях растворителей. Порядок первого запуска одинаков для 1–10 л; у 10 л добавляются фиксация колёс и слив бани:

Обслуживание в процессе эксплуатации

• Баня и датчик K — смена воды при налёте, масла — по регламенту; щуп датчика протирать от налёта; у 10 л сливать баню через штатный слив.
• Керамические подшипники и уплотнение — смазка не применяется; при появлении дрейфа давления или шума вала — осмотр механического уплотнения, замена узла как ЗИП.
• Уплотнения PTFE горловин — осмотр при каждой разборке; замена при подтекании или падении разрежения; сменные элементы — под заказ.
• Вакуумметр — сверять с контроллером или насосом раз в квартал; при остаточном показании в атмосфере — заменить.
• Основание — пролитый теплоноситель вытирать сразу; покрытие стального листа не чистить абразивами; у 10 л — проверять тормоза колёс.
