КАДАММ НС-М — мембранный вакуумный насос безмасляный, 15–60 л/мин

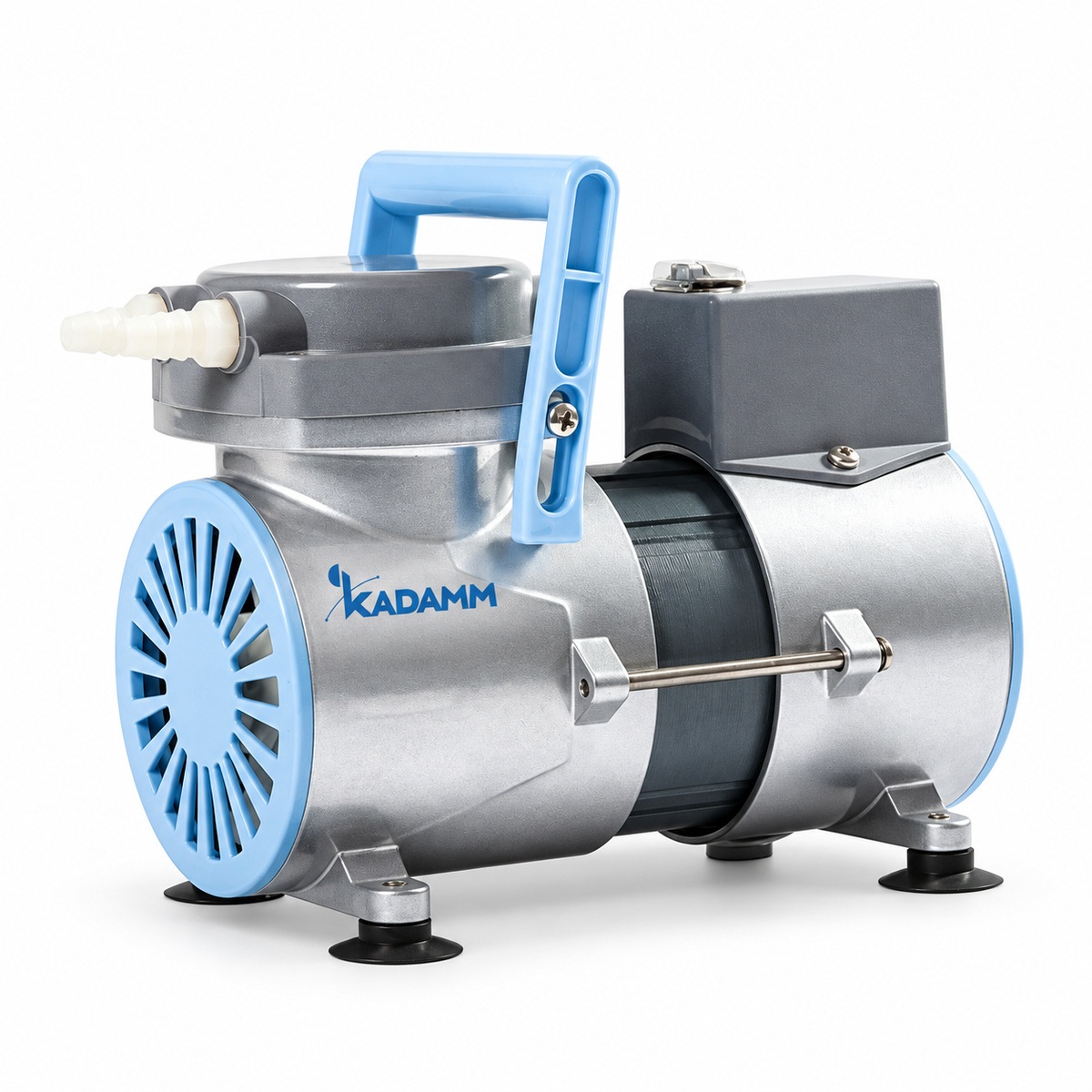

КАДАММ НС-М — настольные мембранные вакуумные насосы на 15, 20, 30 и 60 л/мин для фильтрации, вакуумной сушки и отгонки воды и спиртов при горячей бане. Рабочий орган — гибкая мембрана, которую двигатель через эксцентрик заставляет колебаться в головке с клапанами: газ втягивается и выталкивается без масла, без воды и без контакта со смазкой. Ряд закрывает диапазон остаточного давления от 250 мбар у одноголового КАДАММ НС-М15 до 50 мбар у двухголового исполнения КАДАММ НС-М30, при уровне шума ниже 60 дБ, питании 110/220 В и массе от 4 до 9 кг. Часть моделей работает и на нагнетание — не менее 30 psi, то есть около 2 бар избыточного давления, — что позволяет продувать линии и передавливать жидкости тем же насосом. Все четыре исполнения безмасляные, со встроенным фильтром выхлопа и рассчитаны на непрерывную работу в течение суток.

Четыре производительности: 15, 20, 30 и 60 л/мин

КАДАММ НС-М15 — самый лёгкий насос ряда: 15 л/мин, 250 мбар, одна головка, 75 Вт, 245×120×160 мм, 4 кг; работает и на разрежение, и на нагнетание не менее 30 psi, регулировка давления у этой модели не предусмотрена. КАДАММ НС-М20 — 20 л/мин, 200 мбар, одна головка, 160 Вт, 270×130×200 мм, 6.6 кг; только разрежение, с регулировкой давления, выход через глушитель. КАДАММ НС-М30 — 30 л/мин и 200 мбар в одноголовом исполнении с нагнетанием 30 psi и регулировкой (230×170×260 мм, 7 кг) либо 50 мбар в двухголовом исполнении только на разрежение (350×130×215 мм, 9 кг). КАДАММ НС-М60 — 60 л/мин, 200 мбар, две головки, 160 Вт, 310×190×215 мм, 9 кг, разрежение и нагнетание с регулировкой. У НС-М20, НС-М30 и НС-М60 мембрана и клапаны из технической резины, под заказ — исполнение с тефлоновым антикоррозионным покрытием; присоединение — штуцер Ø6 на входе и выходе. Общие для ряда параметры: шум ниже 60 дБ, питание 110/220 В ±10 %, 50/60 Гц, встроенный фильтр выхлопа, рабочая температура +7…+40 °C.

Мембрана вместо воды и масла

У мембранного насоса нет ни масла, которое портят пары растворителей и которое даёт масляный туман на выхлопе, ни бака с водой, которую нужно менять и утилизировать. Насос ставится на стол или в вытяжной шкаф, подключается к розетке и к прибору одним шлангом, а обслуживание сводится к замене мембраны и клапанов по регламенту через тысячи часов работы. Плата за простоту — чувствительность к конденсату: жидкость, попавшая в головку, не повреждает мембрану сразу, но агрессивные растворители со временем разрушают резину, а капли на клапанах ухудшают вакуум. Поэтому при отгонке растворителей между испарителем и насосом ставят ловушку (конденсатор) ВА-Л, а для агрессивных паров берут исполнение с тефлоновым покрытием или сразу химически стойкий ряд КАДАММ НС-МХ. Встроенный фильтр выхлопа задерживает аэрозоль, и в помещение уходит чистый воздух.

Разрежение и нагнетание: исполнения с давлением 30 psi

КАДАММ НС-М15, одноголовый НС-М30 и НС-М60 работают в обе стороны: на входе — разрежение до 200–250 мбар, на выходе — избыточное давление не менее 30 psi (около 2 бар). Одним насосом закрываются две группы задач. Со стороны всасывания — вакуумная фильтрация через воронку Бюхнера или мембранный фильтр, отбор жидкостей, сушка в вакуумном шкафу, отгонка при горячей бане. Со стороны нагнетания — продувка линий и трубок воздухом, передавливание жидкостей из сосуда в сосуд, барботаж и аэрация растворов, проверка герметичности сборок под небольшим давлением. У НС-М20 и двухголового НС-М30 выход заведён на глушитель, и они работают только на разрежение; регулировка давления есть у всех моделей, кроме НС-М15. Регулятор с манометром позволяет выставить нужное разрежение под фильтр, чтобы не рвать мембрану и не перетягивать осадок.

Подбор мембранного насоса: что можно отогнать при 200–250 мбар

Правило подбора: остаточное давление насоса должно быть ниже давления кипения растворителя при температуре бани, а производительность — соответствовать объёму системы и скорости отгонки. При 200 мбар на роторном испарителе уверенно отгоняются ацетон (около 550 мбар при +40 °C), метанол, дихлорметан, гексан; этанол и этилацетат — при бане +50…+60 °C; вода — при бане не ниже +65 °C, когда давление её паров превышает 250 мбар. Двухголовое исполнение НС-М30 с 50 мбар снимает это ограничение: вода отгоняется при +40…+45 °C, толуол — при +55 °C. Для фильтрации разрежение 200–250 мбар — это перепад около 0.75–0.8 бар на фильтре, чего достаточно для воронок Бюхнера и мембранных фильтров. По производительности НС-М15 и НС-М20 хватает на фильтрационную колбу и колбу испарителя до 1 л, НС-М30 — до 2–3 л, НС-М60 — на 5 л, эксикатор или небольшой вакуумный шкаф. Программную отгонку ведут с контроллером вакуума КАДАММ ВА-К в линии.

Когда переходить на химически стойкий, PTFE или водокольцевой

Главная развилка лабораторного вакуума — водокольцевой, мембранный или масляный, и внутри мембранных — три ступени стойкости и глубины. Ряд НС-М — насосы общего назначения на 50–250 мбар для фильтрации, сушки и отгонки при горячей бане. Если растворитель нужно отгонять при +40 °C, а не при +60 °C, или в парах есть кислоты и хлорорганика, берут химически стойкие КАДАММ НС-МХ на 7–13 мбар с PTFE на всех смачиваемых поверхностях. Для ДМСО, ДМФА, гликолей и досушивания при низкой температуре нужны насосы с проточной частью PTFE КАДАММ НС-МП с остаточным давлением до 0.6–2 мбар. Водокольцевые КАДАММ НС-В дают 20–30 мбар дешевле и не боятся конденсата, но требуют воды и её утилизации. Масляные КАДАММ НС-Р создают глубокий вакуум до 1.33 Па для сушки и лиофилизации, где паров растворителей мало, а перед ними обязательна ловушка. Промежуточная ступень между НС-М и НС-МХ — КАДАММ НС-М45: 25–45 л/мин при 50 мбар с головкой PTFE и фторкаучуком.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Мембранные насосы КАДАММ НС-М15, НС-М20, НС-М30 и НС-М60 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Проточная часть — мембрана и клапаны из технической резины (у НС-М20, НС-М30, НС-М60; под заказ — с тефлоновым антикоррозионным покрытием), поэтому ряд предназначен для воздуха, водяных паров и паров распространённых растворителей без кислот и хлорорганики; для агрессивных сред предназначены химически стойкие КАДАММ НС-МХ. Насосы не являются взрывозащищёнными: при отгонке легковоспламеняющихся растворителей насос размещается вне взрывоопасной зоны, выхлоп направляется в вытяжку. Двигатель с автоматическим охлаждением рассчитан на непрерывную работу в течение суток при температуре окружающей среды +7…+40 °C.

• Электробезопасность — питание 110/220 В ±10 %, 50/60 Гц, мощность 75–160 Вт — обычная розетка с заземлением.
• Давление на выходе — у моделей с нагнетанием не менее 30 psi (около 2 бар): сосуды и шланги на стороне нагнетания рассчитывать на это давление, стекло под давление не ставить.
• Вакуумная безопасность — разрежение до 50–250 мбар; фильтрационные колбы и эксикаторы — толстостенные, без сколов; напуск атмосферы — краном на приборе.
• Химическая стойкость — резиновая мембрана — для воздуха, воды и обычных растворителей; ловушка перед насосом при отгонке, тефлоновое покрытие при агрессивных парах.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Материалы мембраны и клапанов НС-М15, класс защиты корпуса и ресурс мембраны до замены в паспорте ряда не приводятся — уточняйте у менеджера перед заказом.

Мембранный насос вводится в работу за несколько минут: ему не нужны ни масло, ни вода, ни подвод коммуникаций. Порядок первого запуска, одинаковый для всех четырёх исполнений:

Обслуживание в процессе эксплуатации

• Мембрана и клапаны — замена по регламенту руководства; признаки износа — падение разрежения при заглушённом входе и посторонний стук.
• Фильтр выхлопа — осмотр раз в месяц; при отгонке растворителей и пыльной сушке — замена по загрязнению.
• Конденсат в головке — после работы с парами дать насосу поработать 5–10 минут с открытым входом — продувка удаляет остатки растворителя из головки.
• Регулятор давления — проверка хода и показаний манометра; при залипании — промывка по руководству.
• Шланги и штуцеры — вакуумный шланг с толстой стенкой; трещины и потеря упругости — замена; штуцеры Ø6 — без надрезов.
