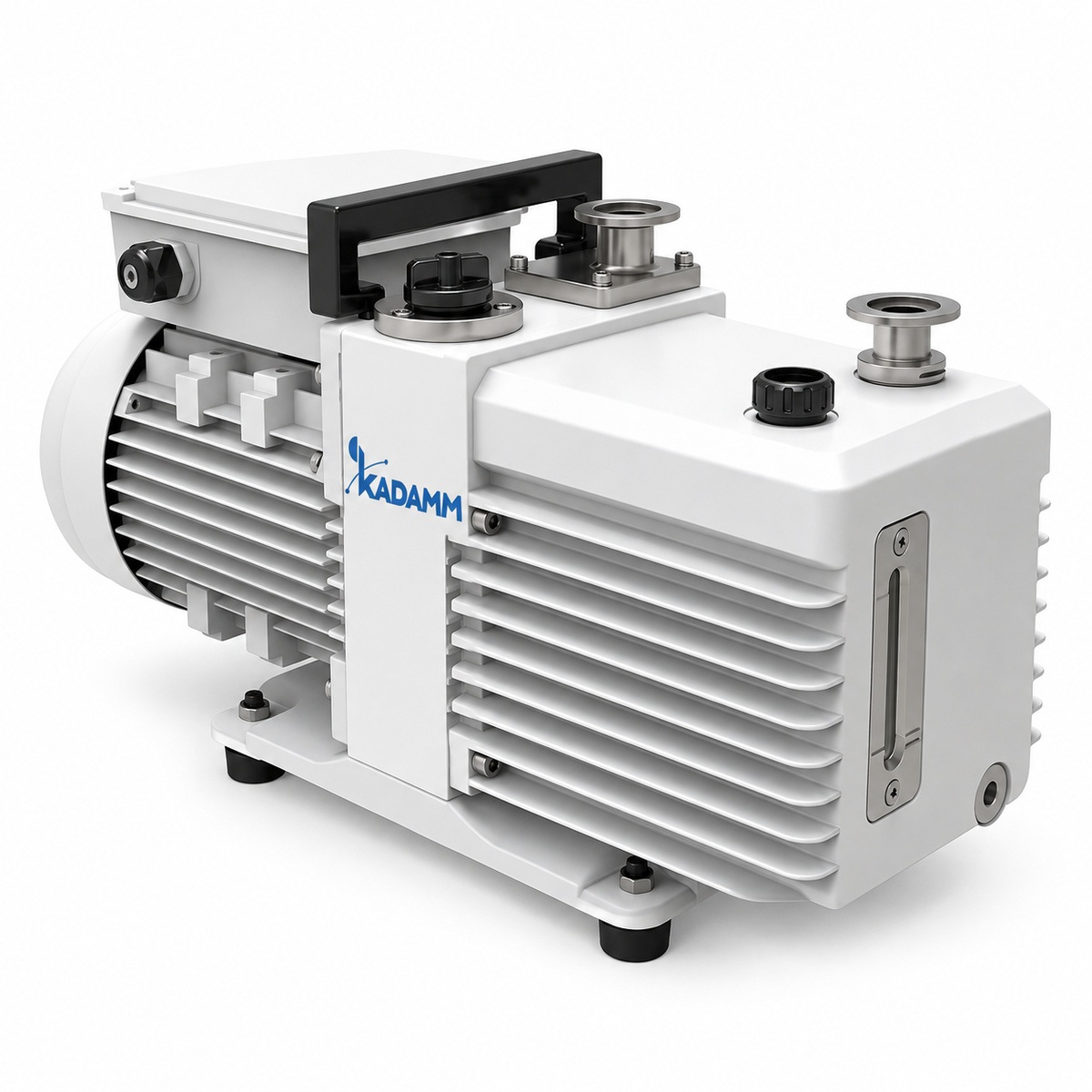

КАДАММ НС-РДК — двухступенчатый вакуумный насос коррозионностойкий, 16–90 м³/ч

КАДАММ НС-РДК — коррозионностойкое исполнение двухступенчатых пластинчато-роторных масляных насосов на 16, 24, 30, 48, 65 и 90 м³/ч при 50 Гц с полным остаточным давлением 0.4 Па и парциальным 4·10⁻² Па. Ключевые узлы выполнены из износо- и коррозионностойких материалов, корпус имеет класс защиты IP54, конструкция рассчитана на повышенную температуру откачиваемого газа, а регулируемый газобалласт у типоразмеров 30–90 м³/ч удерживает остаточное давление 3 Па даже в открытом положении. Ряд создан для дистилляции, выпаривания и сушки в химическом производстве, где через насос идут кислые, щелочные и солевые пары, и одновременно сохраняет все области стандартного ряда: лиофилизацию, напыление, спектрометрию, плазменную стерилизацию, форвакуум для насосов Рутса и турбомолекулярных. Корпуса, фланцы KF25/KF40 и масса 30–68 кг совпадают со стандартными КАДАММ НС-РД тех же типоразмеров — замена выполняется без переделки обвязки.

Шесть коррозионностойких типоразмеров 16–90 м³/ч

КАДАММ НС-РД16К — 16 м³/ч (4.4 л/с при 50 Гц; 19.2 м³/ч при 60 Гц), полное давление 4·10⁻¹ Па, парциальное 4·10⁻² Па, с газобалластом 8 Па, двигатель 750 Вт в однофазном или 550 Вт в трёхфазном исполнении, ≤ 58 дБ, KF25, корпус 530×188×272 мм, масло 0.9–1.5 л, 30 кг. КАДАММ НС-РД24К — 24 м³/ч (6.6 л/с; 28.8 при 60 Гц), с газобалластом 8 Па, 1100 Вт, ≤ 58 дБ, KF25/40, 567×188×272 мм, масло 1.3–2.0 л, 35 кг. КАДАММ НС-РД30К — 30 м³/ч (8.3 л/с; 36 при 60 Гц), с газобалластом уже 3 Па, 1100 Вт, ≤ 58 дБ, KF25/40, тот же корпус, 43 кг. Большой корпус 730×234×358 мм: КАДАММ НС-РД48К — 48 м³/ч (13.3 л/с; 57.6 при 60 Гц), 3 Па с газобалластом, 1500 Вт, ≤ 62 дБ, KF40, масло 3.3–4.5 л, 62 кг; КАДАММ НС-РД65К — 65 м³/ч (18 л/с; 78 при 60 Гц), 2200 Вт, ≤ 62 дБ, 65 кг; КАДАММ НС-РД90К — 90 м³/ч (25 л/с; 108 при 60 Гц), 3000 Вт, ≤ 65 дБ, 68 кг. Все шесть работают на 1440 об/мин при 50 Гц (1720 при 60 Гц) в диапазоне окружающей температуры 10–40 °C, имеют двойную защиту от возврата масла с автоматическим клапаном и принудительную смазку. Напряжение сети типоразмеров 24–90 м³/ч подтверждается в паспорте поставки — уточняйте у менеджера.

Что отличает РДК от РД: материалы, IP54, газобалласт до 3 Па

Стандартный КАДАММ НС-РД и коррозионностойкий НС-РДК совпадают по производительности, предельному давлению, корпусам и фланцам, поэтому выбор между ними определяется только средой. Первое отличие — материалы: ключевые компоненты РДК выполнены из износо- и коррозионностойких материалов, устойчивых к кислым, щелочным и солевым парам, которые в стандартном насосе разрушают пластины, клапаны и поверхности цилиндра. Второе — класс защиты IP54 вместо IP44: корпус защищён от пыли и брызг со всех направлений, что нужно в химическом цехе с агрессивной атмосферой и влажной уборкой. Третье — стойкость к высокой температуре откачиваемого газа: горячие пары дистилляции и выпаривания не выводят насос за пределы рабочего режима. Четвёртое — газобалласт: у НС-РД30К, НС-РД48К, НС-РД65К и НС-РД90К остаточное давление с открытым газобалластом составляет 3 Па против 8–10 Па у стандартных, то есть насос сохраняет глубину вакуума, продувая масло от паров. Пятое — мощность младшего типоразмера: НС-РД16К комплектуется двигателем 750 Вт (однофазное) или 550 Вт (трёхфазное исполнение).

Кислые, щелочные и солевые пары: как защитить насос и масло

Агрессивная среда разрушает масляный насос двумя путями: коррозией металла и деградацией масла. Кислые пары — хлористый водород, оксиды серы и азота, органические кислоты — растворяются в масле и образуют кислотную среду, которая точит пластины и клапаны, а щёлочи и соли дают отложения и абразив. Коррозионностойкие материалы РДК решают первую проблему, но масло всё равно нужно защищать. Первый рубеж — ловушка (конденсатор) на входе: она собирает основную массу паров растворителей, кислот и воды до насоса и сливает их в сборник. Второй — газобалласт: у типоразмеров 30–90 м³/ч он выводит остаточные пары из масла, удерживая 3 Па. Третий — маслоотделитель выхлопа, который не выпускает масляный туман с растворёнными в нём кислотами в помещение. Четвёртый — регламент: масло контролируют каждую смену по цвету и уровню, а перед остановкой насос 20–30 минут работает с открытым газобалластом и закрытым входом, чтобы просушить масло и не оставить в нём конденсат на ночь. Двойная защита от возврата масла с автоматическим клапаном при остановке отсекает насос от системы — продукт дистилляции не загрязняется маслом, а насос не получает обратный поток агрессивной жидкости.

Подбор под дистилляцию, выпаривание и сушку

Для вакуумной дистилляции и выпаривания насос подбирают по объёму аппарата с паровым пространством и по количеству неконденсирующихся газов, которые ловушка не забирает. Ориентир по времени откачки — уравнение t ≈ (V / S) · ln(p₀ / p): аппарат 300 л с КАДАММ НС-РД16К (4.4 л/с) выходит с атмосферы на 10 Па примерно за 13 минут, аппарат 1 м³ с НС-РД48К (13.3 л/с) — за 14 минут, аппарат 2 м³ с НС-РД90К (25 л/с) — за 15 минут; реальное время больше в полтора-два раза. Рабочее давление дистилляции обычно составляет единицы и десятки паскалей, и здесь важен газобалласт 3 Па: насос держит рабочую точку, не накапливая конденсат. Для сушки в химическом производстве к расчёту по объёму добавляется нагрузка по парам — если растворитель летучий и его много, ловушка (конденсатор) обязательна, а типоразмер берут на ступень больше расчётного. Для лиофилизации, напыления и форвакуума приборов РДК выбирают тогда, когда в откачиваемом газе присутствуют агрессивные компоненты — например, при сублимационной сушке кислых или солевых растворов; в остальных случаях достаточно стандартного НС-РД.

Когда вместо масляного нужен сухой

Масляный коррозионностойкий насос — рациональное решение, пока масло можно защищать ловушкой и газобалластом, а его замена входит в регламент. Есть три ситуации, где рациональнее сухой насос. Первая — среда, которая реагирует с самим маслом: сильные окислители, галогены, кислород под давлением, — их не удержит ни материал корпуса, ни ловушка. Вторая — недопустимость паров масла в системе: аналитические приборы высокого класса, перчаточные боксы, полупроводниковые процессы. Третья — экономика обслуживания при очень частой замене масла из-за агрессивной нагрузки. В этих случаях смотрите сухие винтовые КАДАММ НС-СВ на 10–80 м³/ч до 5 Па и спиральные КАДАММ НС-С на 10–20 м³/ч до 1–2 Па. Если агрессивных паров нет, а нужна глубина 0.4–0.5 Па — стандартные КАДАММ НС-РД от 4 м³/ч; если достаточно 0.1–1 мбар при большом объёме — одноступенчатые КАДАММ НС-РО на 20–300 м³/ч. Для откачки паров растворителей с умеренным вакуумом без масла есть мембранные насосы с проточной частью PTFE КАДАММ НС-МП до 0.6 мбар.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Коррозионностойкие насосы КАДАММ НС-РДК поставляются как электрооборудование для лабораторий и производств: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Насосы маслозаполненные с принудительной смазкой, класс защиты корпуса IP54, окружающая температура 10–40 °C. Коррозионностойкое исполнение рассчитано на кислые, щелочные и солевые пары в составе откачиваемого газа при обязательной ловушке (конденсаторе) на входе; насос не является взрывозащищённым и не предназначен для откачки горючих и взрывоопасных смесей, кислорода под давлением и сред, реагирующих с вакуумным маслом (сильные окислители, галогены). Выхлоп отводится в вытяжку через маслоотделитель.

• Электробезопасность — двигатели 550–3000 Вт; НС-РД16К — однофазное 750 Вт или трёхфазное 550 Вт исполнение; напряжение остальных типоразмеров по паспорту; автомат, защита двигателя и заземление.
• Химическая безопасность — ловушка (конденсатор) на входе и маслоотделитель на выхлопе при агрессивных парах; отработанное масло с растворёнными кислотами утилизируется как опасный отход.
• Термическая безопасность — корпус нагревается в работе; стойкость к высокой температуре газа не отменяет притока воздуха к вентилятору и зазора от горючих материалов.
• Вакуумная безопасность — напуск атмосферы — через штатный клапан аппарата; двойная защита от возврата масла срабатывает при остановке; фланцы KF с центрирующими кольцами по стандарту.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы испытаний, перечень стойких сред и сертификаты — по запросу.

Конкретные материалы коррозионностойких узлов, перечень допустимых сред и концентраций, напряжение сети типоразмеров 24–90 м³/ч и марка масла первой заправки — в паспорте конкретной поставки; уточняйте у менеджера.

Насосы НС-РДК поставляются в сборе с маслом первой заправки. Порядок пуска совпадает со стандартным рядом, но обвязка для агрессивных сред собирается полностью до первого включения: ловушка (конденсатор) на входе, маслоотделитель на выхлопе, отвод в вытяжку. Рекомендуемая последовательность:

Обслуживание в процессе эксплуатации

• Масло — контроль цвета и уровня каждую смену; при кислых парах — замена по помутнению, потемнению или росту времени откачки, не дожидаясь планового интервала; отработанное масло — как опасный отход.
• Газобалласт — открыт при парах в нагрузке (3 Па у 30–90 м³/ч сохраняют рабочую точку); 20–30 минут перед остановкой для просушки масла.
• Ловушка (конденсатор) — слив конденсата каждую смену; нейтрализация и утилизация конденсата по регламенту производства.
• Маслоотделитель выхлопа — замена элемента при появлении масляного тумана; при кислых парах — чаще, по состоянию.
• Корпус и фланцы — осмотр на следы коррозии у фланцев KF и штуцеров; замена центрирующих колец и уплотнений при дрейфе давления.
