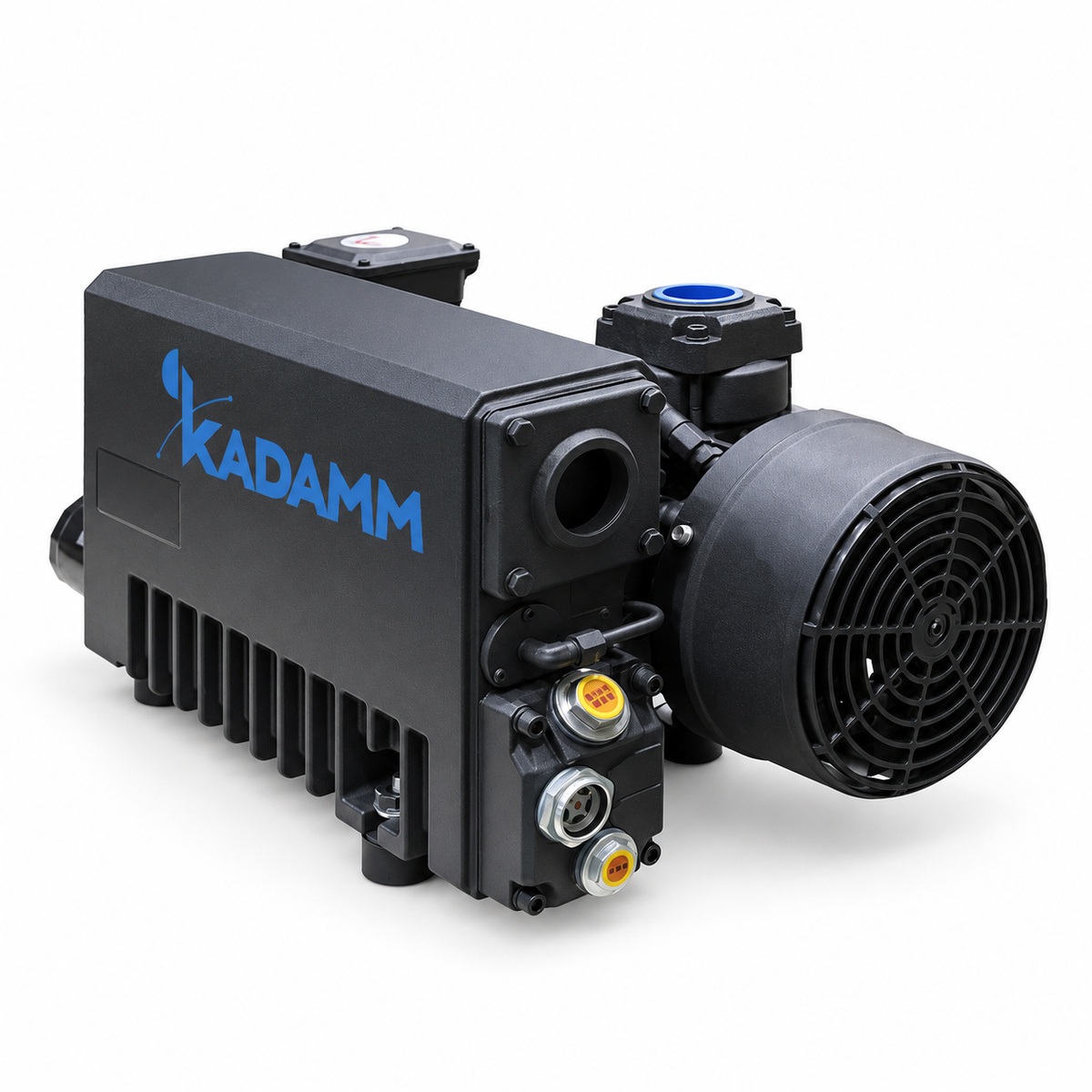

КАДАММ НС-РО.2 — одноступенчатый пластинчато-роторный насос 10–300 м³/ч

КАДАММ НС-РО.2 — второй ряд одноступенчатых пластинчато-роторных масляных насосов, восемь типоразмеров от 10 до 300 м³/ч. Ряд собран из двух групп: малогабаритные КАДАММ НС-РО10.2, НС-РО16.2 и НС-РО25.2 на 2800 об/мин с полным остаточным давлением 100–150 Па и массой 18–20 кг — для стендов, сушильных шкафов и небольших камер; и промышленные НС-РО40.2…НС-РО300.2 на 1440 об/мин с остаточным давлением 0.1–0.5 мбар, для которых в паспорте приведены паропроизводительность от 0.6 до 5 кг/ч и допустимое давление паров на входе 40 мбар. Именно паспортные данные по парам отличают ряд 2 от ряда 1 КАДАММ НС-РО: насос выбирается не только по объёму камеры, но и по количеству воды, которое нужно вывести из продукта за час.

Состав ряда 2: от малогабаритных 10 м³/ч до 300 м³/ч

Малогабаритная группа. КАДАММ НС-РО10.2 и НС-РО16.2 — 10 и 16 м³/ч при 50 Гц (12 и 19.2 м³/ч при 60 Гц), полное остаточное давление 150 Па, двигатель 750 Вт на 2800 об/мин, уровень шума 75 дБА, один корпус 328×228×212 мм массой 18 кг в упаковке, заправка масла 0.3 л. КАДАММ НС-РО25.2 — 25 м³/ч (30 при 60 Гц), 100 Па, 900 Вт, 78 дБА, корпус 335×232×243 мм, 20 кг в упаковке, масло 0.5 л. Присоединение у всех трёх — резьба G1/2″ с переходом на KF25. Промышленная группа. КАДАММ НС-РО40.2 — 40 м³/ч, 0.1–0.5 мбар, 1500 Вт, ≤ 65 дБА, 650×280×265 мм, 45 кг в упаковке, масло 1 л, паропроизводительность 0.6 кг/ч. КАДАММ НС-РО63.2 — 63 м³/ч, 1500 или 2200 Вт по исполнению, ≤ 65 дБА, 650×420×295 мм, 55 кг, масло 2 л, 1 кг/ч паров. КАДАММ НС-РО100.2 — 100 м³/ч, 3000 Вт, ≤ 67 дБА, 710×430×295 мм, 70 кг, масло 2 л, 1.6 кг/ч. КАДАММ НС-РО200.2 — 200 м³/ч, 0.1 мбар, 4500 Вт, ≤ 72 дБА, 850×500×430 мм, 150 кг, масло 5 л, 4 кг/ч паров. КАДАММ НС-РО300.2 — 300 м³/ч, 0.1 мбар, 7500 Вт, ≤ 75 дБА, 1040×540×425 мм, 211 кг, масло 7 л, 5 кг/ч. Все пять работают на 1440 об/мин; рабочая температура корпуса при непрерывной работе — 80–95 °C по типоразмеру. Напряжение и тип присоединения промышленной группы подтверждаются в паспорте при заказе — уточняйте у менеджера.

Паропроизводительность и допустимое давление паров 40 мбар

Для одноступенчатого масляного насоса вода — главный враг масла, и у ряда 2 стойкость к ней выражена цифрами. Паропроизводительность — это масса водяного пара, которую насос с открытым газобалластом выводит с выхлопом за час, не накапливая конденсат в масле: 0.6 кг/ч у НС-РО40.2, 1 кг/ч у НС-РО63.2, 1.6 кг/ч у НС-РО100.2, 4 и 5 кг/ч у НС-РО200.2 и НС-РО300.2. Допустимое давление паров на входе 40 мбар означает, что насос может непрерывно откачивать камеру, в которой парциальное давление воды не превышает этого значения — при сушке это соответствует температуре продукта около +29 °C и ниже. Если продукт влажный и тёплый, а давление паров выше, между камерой и насосом ставится ловушка (конденсатор), которая забирает основную массу воды до входа в насос. Практический расчёт для сушки прост: масса воды в загрузке делится на паропроизводительность — так получается минимальное время цикла по парам, которое сравнивается с временем откачки по объёму.

Чем ряд 2 отличается от ряда 1

Оба ряда — одноступенчатые маслозаполненные насосы с воздушным охлаждением, и по производительности 40–300 м³/ч они перекрываются. Различия в трёх вещах. Первое — состав: в ряду 2 есть малогабаритные 10, 16 и 25 м³/ч на 2800 об/мин, которых нет в ряду 1, а у ряда 1 есть 20 м³/ч на 3000 об/мин. Второе — паспортные данные: ряд 2 приводит паропроизводительность, допустимое давление паров, габариты и рабочую температуру корпуса, ряд 1 — производительность для 50 и 60 Гц, тип резьбы, потребляемый ток и встроенный фильтр масляного тумана. Третье — остаточное давление у 40–100 м³/ч: 0.1–0.5 мбар у ряда 2 против 0.5 мбар у ряда 1. Когда нагрузка — сухой газ и важны присоединение G и моноблок, берите КАДАММ НС-РО; когда откачивается влажный продукт и нужно сравнить насосы по массе выводимой воды — ряд 2 из этой карточки. Малогабаритные 10–25 м³/ч по назначению ближе к КАДАММ НС-Р.2 на 1–4 л/с, но глубина у них 100–150 Па, а у НС-Р.2 — 1.33 Па полное давление за счёт двух ступеней.

Расчёт типоразмера под откачиваемый объём

Время выхода камеры на рабочее давление оценивается по уравнению откачки t ≈ (V / S) · ln(p₀ / p). Для сушильного шкафа 200 л и КАДАММ НС-РО16.2 (16 м³/ч, 4.4 л/с) откачка с атмосферы до 2 мбар занимает по формуле около 5 минут, для камеры 2 м³ и НС-РО100.2 (27.8 л/с) — около 7 минут, для камеры 5 м³ и НС-РО300.2 (83 л/с) — около 6 минут. Формула не учитывает падение производительности вблизи предельного давления и газовыделение, поэтому реальное время больше в полтора-два раза, а при влажной загрузке к нему добавляется ограничение по парам. Правило подбора для ряда 2: расчётное время откачки — не более половины допустимого; предельное давление насоса — ниже рабочего как минимум втрое; паропроизводительность — не меньше массы воды, которую нужно вывести за час цикла. Если одно из условий не выполняется, переходите на следующий типоразмер или добавляйте ловушку (конденсатор): она снимает нагрузку по парам и позволяет остаться на меньшем насосе.

Когда нужны двухступенчатые или сухие

Полное остаточное давление 100–150 Па у малогабаритной группы и 0.1–0.5 мбар (10–50 Па) у промышленной — это область сушки, упаковки, дегазации, пропитки и форвакуума. Лиофилизация, напыление, масс-спектрометрия и плазменная стерилизация требуют 10⁻¹ Па и глубже — для них предназначены двухступенчатые КАДАММ НС-РД на 4–90 м³/ч с полным давлением 0.4–0.5 Па и присоединением KF; для кислых и щелочных паров — коррозионностойкие КАДАММ НС-РДК с классом защиты IP54. Если пары воды измеряются килограммами в час при глубине до 1 Па, смотрите двухроторные КАДАММ НС-РТ с двумя видами газобалласта и паропроизводительностью 230–1200 г/ч. Когда любое присутствие масла недопустимо — аналитические приборы, перчаточные боксы, полупроводниковые процессы — нужны сухие спиральные КАДАММ НС-С и винтовые КАДАММ НС-СВ.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Пластинчато-роторные насосы КАДАММ НС-РО.2 поставляются как электрооборудование для лабораторий и производств: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Насосы маслозаполненные с воздушным охлаждением; рабочая температура корпуса промышленной группы при непрерывной работе достигает 80–95 °C, поэтому насос устанавливается с зазором для притока воздуха и защитой от случайного касания. Насос не является взрывозащищённым и не предназначен для откачки горючих и взрывоопасных смесей и агрессивных паров без ловушки (конденсатора) на входе; для кислых, щелочных и солевых сред выпускаются коррозионностойкие двухступенчатые КАДАММ НС-РДК. Выхлоп при сушке продуктов и откачке растворителей отводится в вытяжку.

• Электробезопасность — двигатели 750–7500 Вт; напряжение и число фаз конкретного исполнения — по паспорту поставки; подключение через автомат и защиту двигателя с заземлением.
• Термическая безопасность — корпус промышленной группы нагревается до 80–95 °C; свободный приток воздуха, не закрывать кожухом без вентиляции, не касаться корпуса при работе.
• Вакуумная безопасность — напуск атмосферы в камеру — через штатный клапан; допустимое давление паров на входе 40 мбар — выше ставится ловушка (конденсатор).
• Обращение с маслом — заправка 0.3–7 л вакуумного масла по паспорту; отработанное масло утилизируется как нефтесодержащий отход.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы испытаний и сертификаты — по запросу.

Напряжение питания, тип присоединения промышленной группы 40–300 м³/ч, марка масла первой заправки и класс защиты двигателя — в паспорте конкретной поставки; уточняйте у менеджера.

Насосы НС-РО.2 поставляются в сборе с маслом первой заправки. Малогабаритные 10–25 м³/ч вводятся в работу за час на столе или стенде, промышленные 40–300 м³/ч требуют площадки, подвода трёхфазной сети по паспорту и, для 150–211 кг, грузоподъёмного оборудования. Порядок первого пуска:

Обслуживание в процессе эксплуатации

• Масло — контроль уровня и цвета ежедневно; замена при помутнении или росте времени откачки; при сушке влажных продуктов — по паропроизводительности и нагрузке чаще.
• Газобалласт — открыт при влажной нагрузке и 20–30 минут перед остановкой; закрыт для выхода на предельное давление.
• Ловушка (конденсатор) — слив конденсата каждую смену; контроль заполнения в течение длинного цикла сушки.
• Температура корпуса — у промышленной группы — контроль, что корпус не превышает паспортных 80–95 °C: рост температуры указывает на загрязнение решёток или перегрузку по парам.
• Двигатель и вентиляция — чистка решёток вентилятора; у трёхфазных — контроль тока по фазам.
