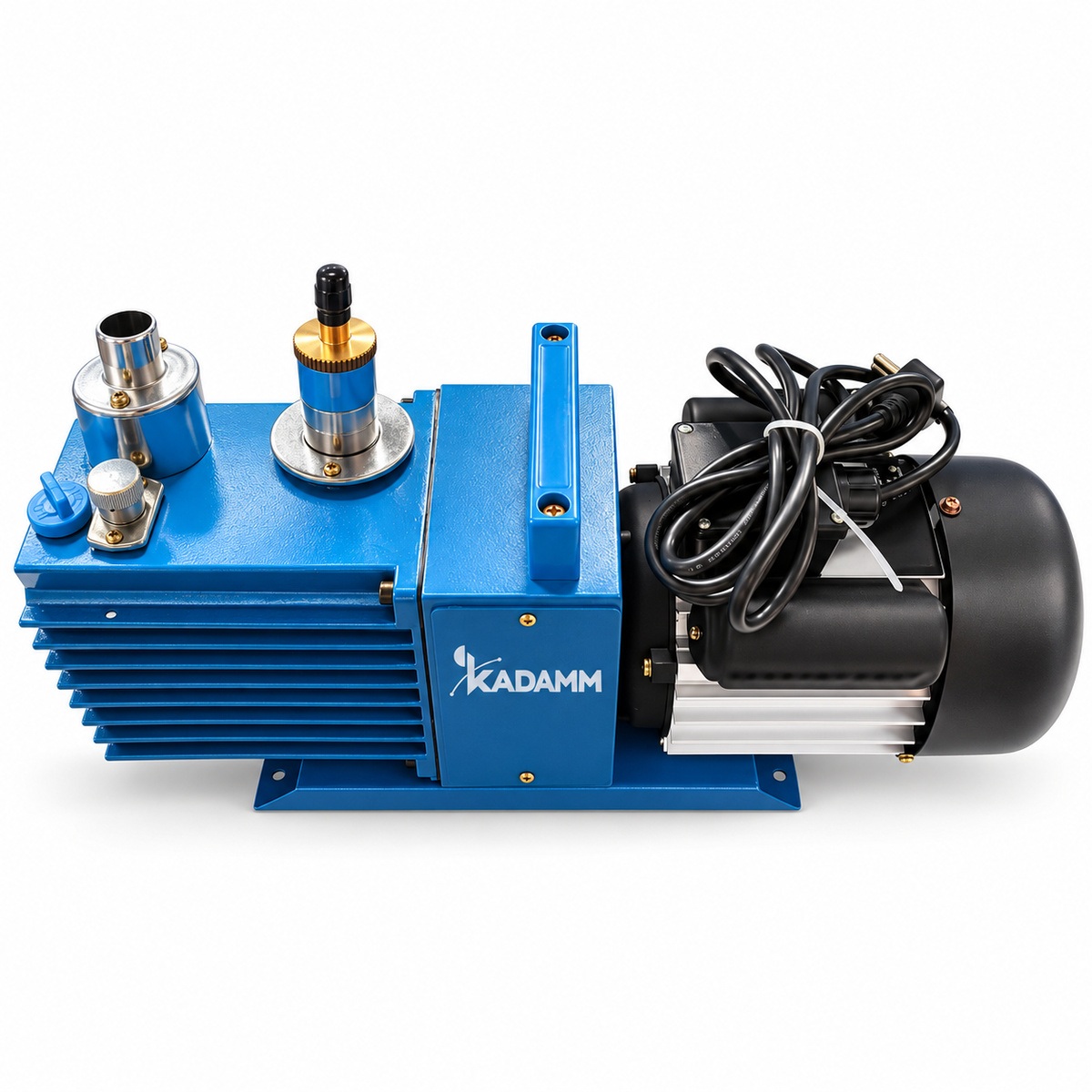

КАДАММ НС-Р.2 — роторный пластинчатый насос малый, 1–4.8 л/с, до 1.33 Па

КАДАММ НС-Р.2 — второй ряд малых пластинчато-роторных масляных насосов на 1, 2 и 4 л/с, выпущенный под присоединение к трубе большего сечения и под сети 50 и 60 Гц. Предельное давление то же, что у ряда 1: парциальное не выше 6·10⁻² Па, полное не выше 1.33 Па, то есть 0.013 мбар — вакуум процесса для сублимационной сушки, вакуумных сушильных шкафов, дегазации и откачки камер. Отличия — во входе и в двигателе: у КАДАММ НС-Р1.2 входной патрубок Ø20 мм по наружному и Ø16 мм по внутреннему диаметру, у НС-Р2.2 и НС-Р4.2 — Ø30/Ø25 мм; двигатели 250, 370 и 550 Вт работают на 1400 об/мин от сети 50 Гц и на 1720 об/мин от сети 60 Гц, отдавая при 60 Гц 1.2, 2.4 и 4.8 л/с. Корпуса те же, что у ряда 1: длина 469, 514 и 565 мм при ширине 168 мм и высоте 260–282 мм, масса нетто 17, 20 и 22 кг, заправка масла 0.7, 1 и 1.2 л.

Три типоразмера ряда 2: 3.6, 7.2 и 14.4 м³/ч

КАДАММ НС-Р1.2 — 1 л/с (3.6 м³/ч) при 50 Гц и 1.2 л/с (4.3 м³/ч) при 60 Гц, двигатель 250 Вт, 65 дБА, 469×168×260 мм, 17 кг нетто и 20 кг брутто, масло 0.7 л, вход Ø20/Ø16 мм. КАДАММ НС-Р2.2 — 2 л/с (7.2 м³/ч) и 2.4 л/с (8.6 м³/ч) при 60 Гц, 370 Вт, 68 дБА, 514×168×282 мм, 20/23 кг, масло 1 л, вход Ø30/Ø25 мм. КАДАММ НС-Р4.2 — 4 л/с (14.4 м³/ч) и 4.8 л/с (17.2 м³/ч), 550 Вт, 68 дБА, 565×168×282 мм, 22/25 кг, масло 1.2 л, вход Ø30/Ø25 мм. Питание 380/220 В, 50/60 Гц у всех трёх; в комплекте переходники под наружный и внутренний диаметр входа, чтобы насос присоединялся и к шлангу, надетому на патрубок, и к трубе, вставленной в него. Разница между типоразмерами — только быстрота действия, а с ней время откачки камеры: НС-Р4.2 доводит тот же объём до рабочего давления вчетверо быстрее НС-Р1.2.

Вход Ø20 и Ø30: проводимость линии и скорость откачки на камере

Быстрота действия в паспорте измеряется на входном фланце насоса. На камере она всегда меньше, потому что трубопровод между ними имеет конечную проводимость, а в области низких давлений, где течение газа становится молекулярным, проводимость трубы падает пропорционально кубу диаметра и обратно пропорционально длине. Шланг Ø12 длиной метр при давлениях ниже 10 Па пропускает меньше, чем способен откачать даже насос на 1 л/с, — и большая часть паспортной производительности теряется в линии. Именно поэтому ряд 2 получил вход Ø20 мм у младшего типоразмера и Ø30 мм у 2 и 4 л/с: труба Ø25 внутреннего диаметра при той же длине имеет проводимость примерно в девять раз выше, чем Ø12, и насос 4 л/с реализует свою быстроту на камере, а не на собственном фланце. Для лабораторий, где насос стоит в стороне от сушилки или камеры и соединён с ней трубой 1–3 м, ряд 2 — рациональный выбор: он позволяет не переплачивать за следующий типоразмер ради компенсации потерь в линии.

Сеть 50/60 Гц и обороты 1400/1720

Двигатель ряда 2 рассчитан на две частоты сети. При 50 Гц ротор вращается со скоростью 1400 об/мин и насос отдаёт паспортные 1, 2 и 4 л/с; при 60 Гц — 1720 об/мин и 1.2, 2.4 и 4.8 л/с, потому что быстрота действия пластинчато-роторного насоса пропорциональна частоте вращения. Предельное давление при этом не меняется — оно определяется геометрией рабочей камеры и качеством уплотнения пластин, а не оборотами. Это важно для филиалов и заказчиков с оборудованием под 60 Гц и для установок, где насос питается от преобразователя частоты: один артикул закрывает обе сети без замены двигателя. Мощность 250–550 Вт и питание 380/220 В позволяют подключать младший типоразмер к обычной розетке, а старшие — к трёхфазному вводу; исполнение по напряжению уточняется при заказе.

Чем ряд 2 отличается от ряда 1 и когда какой брать

Ряд 1 КАДАММ НС-Р и ряд 2 совпадают по предельному давлению, мощности, габаритам и заправке масла; у ряда 1 вход Ø12 мм с переходниками малого диаметра и на фланец KF, питание 220/380 В на 1400 об/мин, а в паспорте отдельно названы газобалласт для небольшого количества паров воды и защита от обратного всасывания масла. Ряд 2 берут, когда присоединение — труба Ø20–30 мм или сеть 60 Гц; ряд 1 — когда обвязка собрана на шланге Ø12 и арматуре KF25 и важны штатные газобалласт и защита масла. Уровень шума у 2 л/с в ряду 2 — 68 дБА против 66 у ряда 1; у 1 и 4 л/с — одинаковый, 65 и 68 дБА. Газобалласт, ловушка (конденсатор) на входе и маслоотделитель выхлопа для ряда 2 предусмотрены в списке опций карточки: если процесс идёт с влажным продуктом, включайте их в заявку сразу.

Подбор производительности: объём, время, пары

Оценка времени откачки камеры от атмосферы до давления p — (V/S)·ln(p₀/p): камера 200 л с НС-Р2.2 (2 л/с) доходит до 100 Па примерно за 15 минут, с НС-Р4.2 — за 8, без учёта влаги и газовыделения; при работе с влажным продуктом закладывайте запас в 1.5–2 раза. Для сублимационной сушки давление в камере 10–30 Па, и полного давления 1.33 Па хватает с десятикратным запасом; давление насыщенных паров льда при −40 °C около 13 Па, так что предел насоса не ограничивает температуру сублимации. Если пары воды идут постоянно, а не только при досушивании, между камерой и насосом ставят ловушку (конденсатор): она вымораживает влагу до входа в насос и сохраняет масло. Когда вакуум нужен не глубже 1 мбар или откачиваются растворители, масляный насос заменяют мембранным КАДАММ НС-МП с проточной частью PTFE; для чистых процессов без масла в системе — сухие спиральные КАДАММ НС-С. Для камер, которым нужно 8–90 м³/ч на фланцах KF25/KF40, выпускаются двухроторные КАДАММ НС-РТ, а одноступенчатые для грубого вакуума 10–300 м³/ч — КАДАММ НС-РО.2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Пластинчато-роторные насосы КАДАММ НС-Р.2 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Насос масляный и не взрывозащищённый: не предназначен для откачки взрывоопасных, окисляющих и агрессивных газов, пары растворителей и воды задерживаются ловушкой (конденсатором) на входе, выхлоп с масляным туманом выводится в вытяжку или через маслоотделитель. Двигатель на 50/60 Гц подключается к сети, соответствующей исполнению по напряжению; трёхфазное исполнение требует проверки направления вращения при первом пуске.

• Электробезопасность — питание 380/220 В, 50/60 Гц по исполнению, двигатель 250–550 Вт; заземление обязательно, направление вращения — по стрелке на корпусе.
• Вакуумная безопасность — напуск атмосферы в камеру штатным клапаном; остановка насоса при закрытом входном кране, чтобы масло не попало в линию.
• Пары и газы — только воздух и небольшое количество паров воды через газобалласт; растворители, кислоты, окислители — не допускаются.
• Шум и нагрев — 65–68 дБА; корпус нагревается при непрерывной работе — зазор для охлаждения, не накрывать.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Число ступеней, марка масла первой заправки, исполнение по напряжению и класс защиты двигателя — в паспорте конкретной поставки; уточняйте у менеджера.

Насосы НС-Р.2 поставляются в сборе с маслом первой заправки и переходниками под оба диаметра входа. Ввод в работу — около часа силами лаборатории; порядок одинаков для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Масло — контроль уровня и прозрачности через смотровое окно; эмульсия — прогон с открытым газобалластом, потемнение — замена.
• Линия и переходники — осмотр посадки трубы или шланга на патрубке при каждом обслуживании; ослабший хомут — типичная причина потери вакуума.
• Ловушка на входе — слив и очистка после каждого цикла с влажным продуктом.
• Маслоотделитель выхлопа — замена элемента при появлении тумана на выходе или росте противодавления.
• Уплотнения и пластины — при дрейфе предельного давления на чистом масле и герметичной линии — осмотр и замена по руководству.
