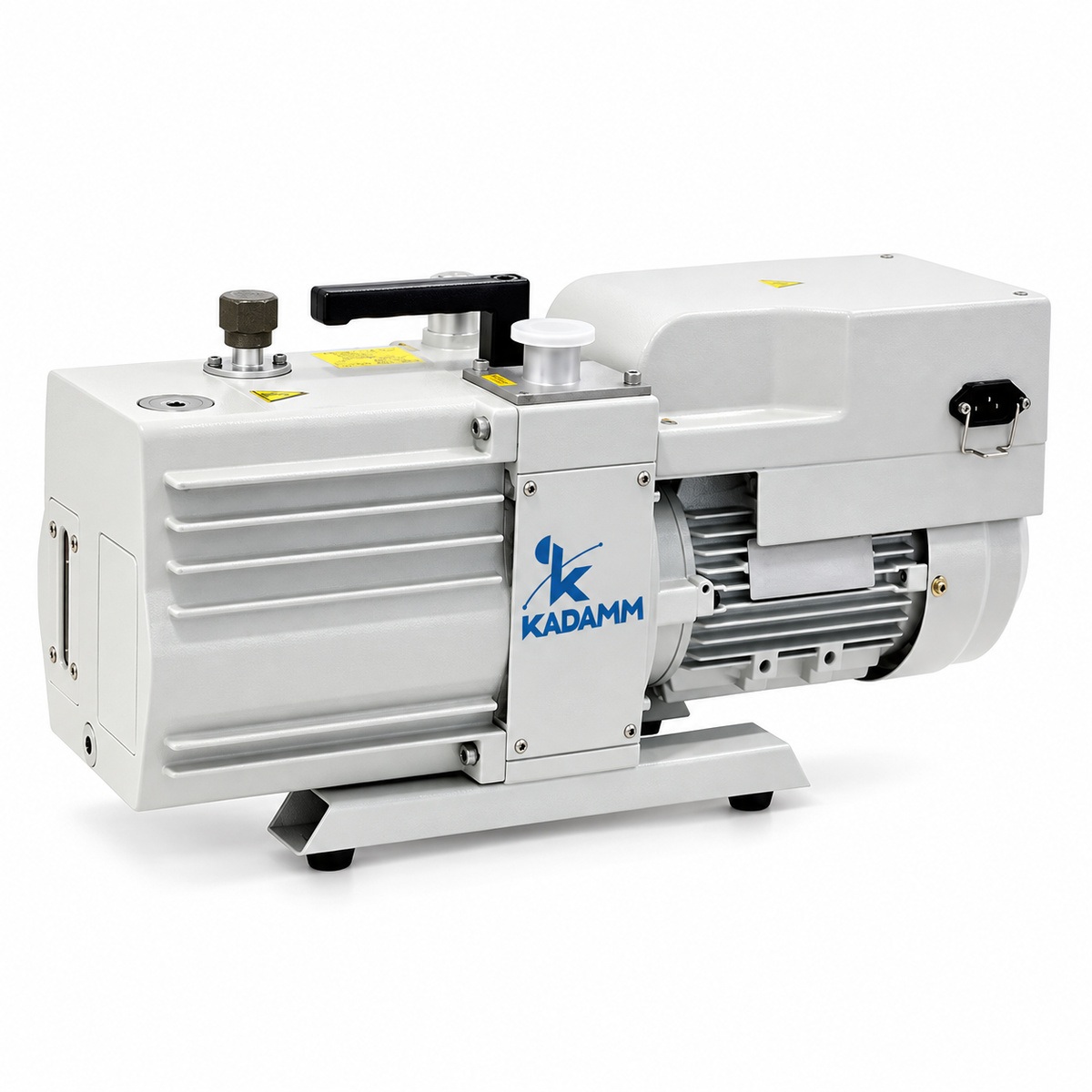

КАДАММ НС-РТ — двухступенчатый пластинчато-роторный вакуумный насос 8–90 м³/ч, 1 Па

КАДАММ НС-РТ — двухроторные масляные насосы с наддувом: семь типоразмеров от 8 до 90 м³/ч на фланцах KF25 и KF40 с парциальным давлением 5·10⁻² и 4·10⁻² Па, полным 1 Па и 6 Па с открытым газобалластом. Номинальная производительность совпадает с обозначением типоразмера (8, 16, 24, 30, 40, 60 и 90 м³/ч), старшая машина КАДАММ НС-РТ90 даёт 25 л/с. Паропроизводительность нормирована от 230 до 1200 г/ч, допустимое давление паров на входе — 20–30 Па, два вида газобалласта, уровень шума 58–63 дБА, рабочая температура окружающей среды 5–45 °C. Масса 33–88 кг указана без масла. Назначение — камеры от лабораторной лиофильной сушилки до вакуумной печи и установки напыления, где нужен вакуум порядка 1 Па и откачка паров воды по паспорту.

Семь типоразмеров: от 8 до 90 м³/ч

На KF25 и однофазном или трёхфазном питании — четыре машины в корпусе шириной 175 мм и высотой 285 мм. КАДАММ НС-РТ8: 8 м³/ч (2 л/с), 370 Вт, 58/60 дБА, длина 520 мм, 33 кг, паропроизводительность 230 г/ч. КАДАММ НС-РТ16: 15 м³/ч (4.3 л/с) при номинале 16, 550 Вт, 540 мм, 36 кг, 230 г/ч. КАДАММ НС-РТ24: 23 м³/ч (6 л/с), номинал 24, 750 Вт, 564 мм, 38 кг, 300 г/ч. КАДАММ НС-РТ30: 29 м³/ч (9 л/с), номинал 30, 750 Вт, 584 мм, 40 кг, 300 г/ч, допустимое давление паров 25 Па. На KF40 и трёхфазном питании — три старших: КАДАММ НС-РТ40 — 40 м³/ч (11 л/с), 1100 Вт, 660×234×350 мм, 68 кг, 1000 г/ч; КАДАММ НС-РТ60 — 60 м³/ч (16 л/с), 1500 Вт, 720×234×350 мм, 75 кг, 1100 г/ч; КАДАММ НС-РТ90 — 90 м³/ч (25 л/с), 2200 Вт, 830×280×415 мм, 88 кг, 1200 г/ч, допустимое давление паров 30 Па, 60/63 дБА. Парциальное давление 5·10⁻² Па у РТ8–РТ30 и 4·10⁻² Па у РТ40–РТ90; полное 1 Па и 6 Па с балластом — у всех семи.

КАДАММ НС-РТ90: 25 л/с для больших камер

Старший типоразмер расширяет ряд туда, где раньше приходилось ставить два насоса параллельно или переходить на одноступенчатые машины с худшим предельным давлением. 90 м³/ч при полном давлении 1 Па — это термовакуумная камера или печь объёмом 2–3 м³, откачиваемая до 1 Па за 15–20 минут, промышленная лиофильная сушилка с несколькими полками, форвакуум для бустерного насоса большой производительности. Паропроизводительность 1200 г/ч и допустимое давление паров 30 Па — самые высокие в ряду: насос принимает больше килограмма воды в час из продукта без эмульгирования масла. Плата за это — двигатель 2200 Вт на трёхфазной сети, корпус 830×280×415 мм, масса 88 кг без масла Уровень шума 60 дБА с закрытым газобалластом и 63 дБА с открытым — на 1 дБА выше остальных машин ряда, но по-прежнему ниже, чем у малых насосов на 1–4 л/с.

Паропроизводительность и допустимое давление паров 20–30 Па

Масло насоса насыщается водой, если пары откачивают без газобалласта, поэтому паспорт нормирует нагрузку по парам двумя цифрами. Паропроизводительность — масса воды, выводимая с выхлопом в час при открытом балласте: 230 г/ч у РТ8 и РТ16, 300 г/ч у РТ24 и РТ30, 1000 г/ч у РТ40, 1100 г/ч у РТ60, 1200 г/ч у РТ90. Допустимое давление паров на входе — граница, до которой это справедливо: 20 Па у РТ8–РТ24, 25 Па у РТ30–РТ60, 30 Па у РТ90. Если давление паров в камере выше — например, в начале сублимации при большой загрузке, — между камерой и насосом нужна ловушка (конденсатор), которая примет основную массу пара и оставит насосу остаточную влагу.

Откуда берётся время откачки: расчёт под камеру

Время выхода на давление p от атмосферы оценивается как (V/S)·ln(p₀/p), где S — быстрота действия на входе насоса. Камера 300 л с НС-РТ8 (2 л/с) до 10 Па — около 23 минут, с НС-РТ16 (4.3 л/с) — 11 минут; камера 1 м³ с НС-РТ30 (9 л/с) до 10 Па — 17 минут, с НС-РТ60 (16 л/с) — 10 минут; камера 2.5 м³ с НС-РТ90 (25 л/с) до 1 Па — около 19 минут. Это оценка для сухой герметичной камеры: влажный продукт, газовыделение стенок и длинная линия увеличивают время в 1.5–2 раза, а вблизи предельного давления скорость откачки стремится к нулю, поэтому рабочее давление процесса должно быть хотя бы в 5–10 раз выше предельного. Сублимационная сушка при 10–30 Па с балластом (6 Па) в это правило укладывается; форвакуум 1 Па для диффузионного насоса требует закрытого балласта и чистого масла. Линия KF того же сечения, что фланец, и минимальной длины — иначе паспортные кубометры остаются на фланце насоса.

Когда вместо масляного нужен сухой или мембранный

Масляный насос оправдан, когда рабочее давление ниже 1 мбар и откачивается воздух с парами воды. Если процесс — отгонка растворителей при 1–100 мбар, масло только мешает: пары растворяются в нём и ухудшают вакуум, а нужной глубины даёт мембранный КАДАММ НС-МП с проточной частью PTFE до 0.6 мбар. Если недопустимы пары масла в системе — масс-спектрометрия, перчаточные боксы, чистое напыление — берите сухие спиральные КАДАММ НС-С 10–20 м³/ч с давлением 1–2 Па или винтовые КАДАММ НС-СВ до 80 м³/ч. Для агрессивных паров в химическом производстве предназначено коррозионностойкое двухступенчатое исполнение КАДАММ НС-РДК с IP54, а для грубого вакуума 0.1–0.5 мбар при 10–300 м³/ч — одноступенчатые КАДАММ НС-РО.2. Настольные задачи до 4 л/с закрывают КАДАММ НС-Р.2 с входом Ø20–30 мм.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Насосы КАДАММ НС-РТ поставляются как лабораторное и технологическое электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Насосы масляные, не взрывозащищённые: откачка взрывоопасных, окисляющих и агрессивных газов не допускается, пары растворителей задерживаются ловушкой (конденсатором), пары воды откачиваются через газобалласт в пределах паспортной паропроизводительности 230–1200 г/ч и допустимого давления паров 20–30 Па. Выхлоп с масляным туманом — в вытяжку или через маслоотделитель. Рабочая температура окружающей среды 5–45 °C; масса 33–88 кг без масла — РТ40–РТ90 перемещаются вдвоём или на тележке, РТ90 с двигателем 2200 Вт подключается к трёхфазному вводу с автоматом по паспорту.

• Электробезопасность — РТ8–РТ30 — однофазное или трёхфазное питание, РТ40–РТ90 — трёхфазное; 370–2200 Вт; заземление, проверка направления вращения.
• Вакуумная безопасность — кран KF на входе, напуск атмосферы штатным клапаном камеры, остановка насоса при закрытом кране.
• Пары и газы — пары воды — через газобалласт в паспортных пределах; растворители, кислоты, окислители — через ловушку или не допускаются.
• Шум, нагрев, масса — 58–63 дБА; зазор для воздушного охлаждения; 68–88 кг у старших типоразмеров.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Число ступеней, обороты двигателя, напряжение исполнения, марка масла, класс защиты и наличие защиты от возврата масла — в паспорте конкретной поставки; уточняйте у менеджера.

Насосы НС-РТ поставляются в сборе с маслом первой заправки; из обвязки нужны линия KF, кран и, при парах сверх паспортных, ловушка. Порядок первого запуска одинаков для семи типоразмеров, различия — в массе, питании и фланце:

Обслуживание в процессе эксплуатации

• Масло — контроль уровня и прозрачности; эмульсия — прогон с открытым балластом при закрытом кране, потемнение — замена; при влажных циклах — чаще.
• Газобалласт — после цикла с влажным продуктом — прогон с открытым балластом для осушения масла; вид балласта — по влажности газа.
• Ловушка на входе — слив конденсата и оттаивание после каждого цикла.
• Маслоотделитель выхлопа — замена элемента при тумане на выходе или росте противодавления.
• Фланцы и уплотнения — осмотр центрирующих колец KF при разборке; дрейф предельного давления на чистом масле — проверка уплотнений по руководству.
