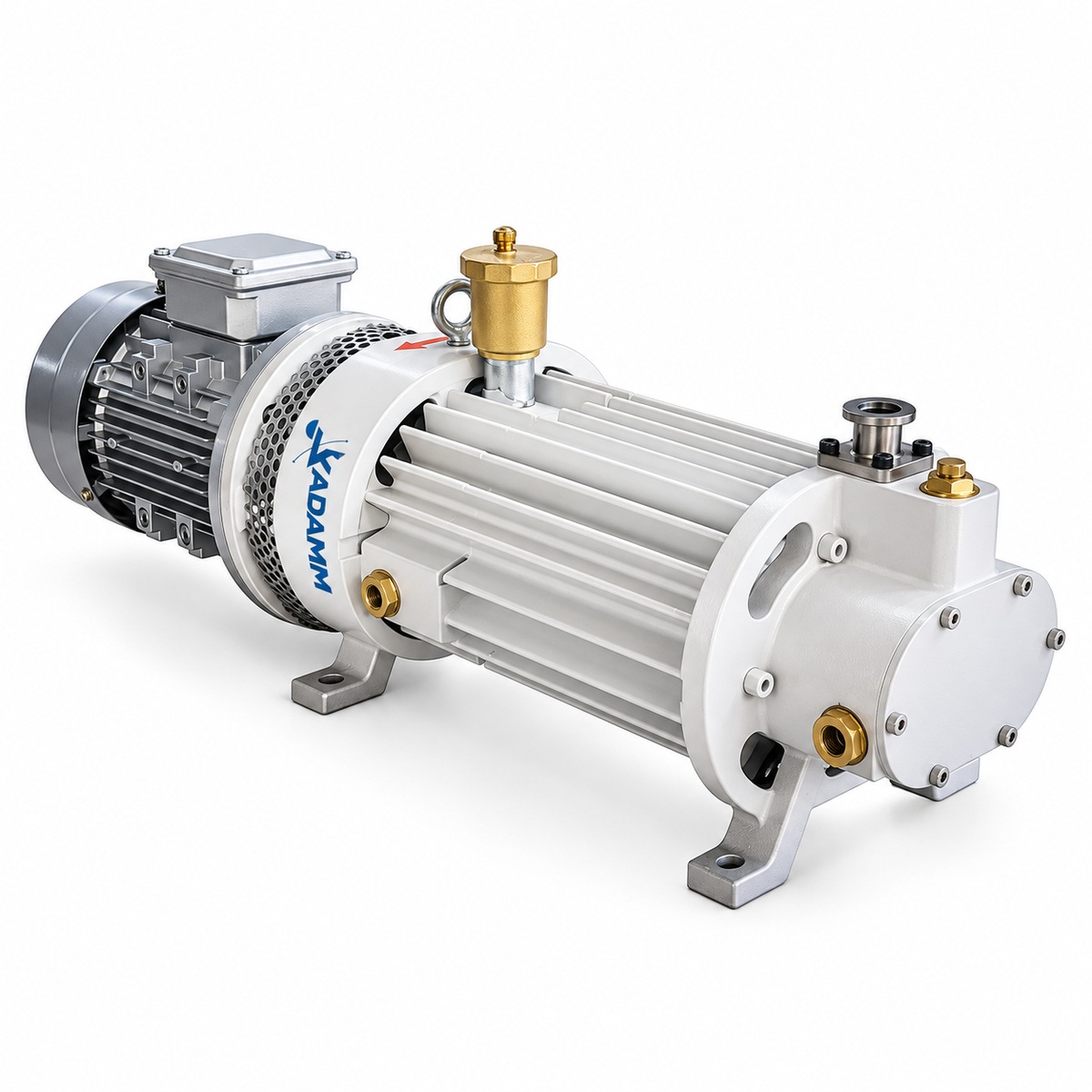

КАДАММ НС-СВ — винтовой вакуумный насос сухой, 10–80 м³/ч, до 5 Па

КАДАММ НС-СВ — сухие (безмасляные) винтовые вакуумные насосы на 10, 20, 52 и 80 м³/ч для технологических камер, сушки и дегазации в объёмах, где спиральные насосы на 10–20 м³/ч уже малы. Предельное остаточное давление — не выше 50 Па у НС-СВ10 и не выше 5 Па у НС-СВ20, НС-СВ50 и НС-СВ80. В рабочей полости масла нет: газ переносится парой винтовых роторов без контакта между ними, а редуктор синхронизации с собственной масляной ванной отделён от вакуумного тракта уплотнением вала (манжета плюс PTFE) и магнитной муфтой. Питание 380/220 В, 50/60 Гц, охлаждение воздушное, присоединение KF16, KF25 и KF40 на входе и выходе.

Четыре типоразмера от 10 до 80 м³/ч

КАДАММ НС-СВ10 — 10 м³/ч, 750 Вт, 2730 об/мин, ≤ 50 Па, фланцы KF16, 649×261×285 мм, 68 дБА. КАДАММ НС-СВ20 — 20 м³/ч, 1100 Вт, 2850/3400 об/мин, ≤ 5 Па, KF25, 720×350×350 мм, 63 дБА. КАДАММ НС-СВ50 — 52 м³/ч, 2200 Вт, 2800/3400 об/мин, ≤ 5 Па, KF40, 920×410×420 мм, 65 дБА. КАДАММ НС-СВ80 — 80 м³/ч, 3000 Вт, 2850/3400 об/мин, ≤ 5 Па, KF40, 960×450×480 мм, 66 дБА. Масса насосной части — 48, 55, 90 и 110 кг без двигателя. Две частоты вращения у старших моделей соответствуют питанию 50 и 60 Гц. Младший НС-СВ10 стоит особняком: его предел 50 Па и фланец KF16 рассчитаны на компактные камеры, тогда как три старшие модели образуют ровный ряд с одинаковым пределом 5 Па и различаются только производительностью и присоединением.

Винтовой принцип: бесконтактные роторы и сухая полость

В винтовом насосе два ротора с винтовыми канавками вращаются навстречу друг другу в общем корпусе. Газ, попавший во впадину между витками у входного фланца, переносится вдоль оси к выхлопу как в резьбовой паре, при этом объём полости уменьшается и газ сжимается. Роторы синхронизирует внешний редуктор, поэтому они не касаются ни друг друга, ни корпуса — в рабочей полости нет ни трения, ни масла, ни смазки. Масло есть только в редукторе, и это гидравлическое T46 или фторированное масло, изолированное от тракта уплотнением вала и магнитной муфтой. Отсюда два свойства, которых нет у масляных насосов той же производительности: пары масла не мигрируют в камеру, а конденсат, пыль и пары процесса, попавшие в насос, не портят масло и не требуют его замены — они проходят через сухую полость в выхлоп. Так винтовой насос закрывает диапазон 20–80 м³/ч для чистых процессов, где раньше ставили масляный насос с ловушкой и фильтром масляного тумана.

Зачем сухой насос на 50–80 м³/ч

На больших объёмах доводы в пользу безмасляного тракта усиливаются. Во-первых, у масляного насоса на 50–80 м³/ч заправка составляет литры, и каждая замена — это простой, расход и утилизация отработки, тогда как у НС-СВ меняется только масло редуктора, не контактирующее с газом. Во-вторых, при откачке камер напыления, сушки и вакуумной пропитки в насос идут пары растворителей и влага; в масляном насосе они эмульгируют масло, в винтовом — проходят насквозь. В-третьих, для лабораторий полупроводников, фармацевтической разработки и участков электронно-лучевой обработки обратная миграция масла в камеру недопустима в принципе. Питание 380/220 В и мощность 750–3000 Вт соответствуют классу оборудования: НС-СВ ставится на пол или раму установки, а не на лабораторный стол.

Подбор по объёму камеры и времени откачки

Оценка времени откачки: t ≈ (V/S)·ln(p₀/p). Камера 1 м³ с НС-СВ50 (52 м³/ч) выходит с атмосферы на 1 мбар примерно за 8 минут, с НС-СВ80 — за 5; НС-СВ20 на той же камере потребует около 20 минут, что приемлемо для сушки, но не для шлюза с частыми циклами. Ориентиры: НС-СВ10 — компактные камеры до сотен литров, где хватает 50 Па; НС-СВ20 — камеры до 0.5 м³ и форвакуум средних систем; НС-СВ50 и НС-СВ80 — камеры 1–3 м³, вакуумные печи, участки пропитки и сушки с короткими циклами. Если нужны сотые доли паскаля и масло допустимо, двухступенчатые масляные КАДАММ НС-РД 4–90 м³/ч дадут 4·10⁻² Па; если объём мал и нужны 1–2 Па без масла — спиральные КАДАММ НС-С 10–20 м³/ч в настольном корпусе.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Винтовые насосы КАДАММ НС-СВ поставляются как электрооборудование для производств и лабораторий: подтверждается соответствие техническим регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Насос не является взрывозащищённым и не предназначен для взрывоопасных смесей и кислорода под давлением; стойкость проточной части к парам конкретных растворителей и кислот подтверждается по составу среды. Мощность 750–3000 Вт и питание 380/220 В требуют подключения квалифицированным электриком с защитой от перегрузки и заземлением; выхлоп при откачке паров выводится в вытяжную вентиляцию.

• Электробезопасность — питание 380/220 В, 50/60 Гц, 750–3000 Вт — отдельная линия с автоматом по мощности, заземление, направление вращения проверяется при пуске.
• Термическая защита — воздушное охлаждение с зазором вокруг корпуса; контроль температуры редуктора по руководству.
• Вакуумная безопасность — фланцы KF16/KF25/KF40 с центрирующими кольцами и хомутами; напуск атмосферы — клапаном системы, не через насос.
• Химическая стойкость — уплотнение вала манжета плюс PTFE, магнитная муфта; допустимые среды — по согласованию состава, уточняйте у менеджера.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Класс защиты, комплектация двигателем, объём и марка масла редуктора первой заправки — в паспорте конкретной поставки; уточняйте у менеджера.

НС-СВ вводится в работу за один рабочий день силами службы эксплуатации: насос ставится на пол или раму, подключаются трёхфазное питание, вакуумная линия и выхлоп. Ниже — рекомендуемый порядок.

Обслуживание в процессе эксплуатации

• Масло редуктора — контроль уровня по указателю и замена по регламенту руководства; масло — гидравлическое T46 или фторированное, с газовым трактом не контактирует.
• Продувка после паров — 10–15 минут работы при закрытом входе после откачки влажных сред и растворителей.
• Охлаждение — чистка решёток и вентилятора; свободный зазор вокруг корпуса.
• Уплотнение вала и муфта — осмотр по руководству; при появлении утечки — замена манжеты и PTFE-элемента, комплект под заказ.
• Фланцы и фильтр — осмотр центрирующих колец при переподключении; замена элемента входного фильтра по загрязнению.
