КАДАММ НС-С.2 — безмасляный вакуумный насос сухой, 10–20 м³/ч, 20–30 Па

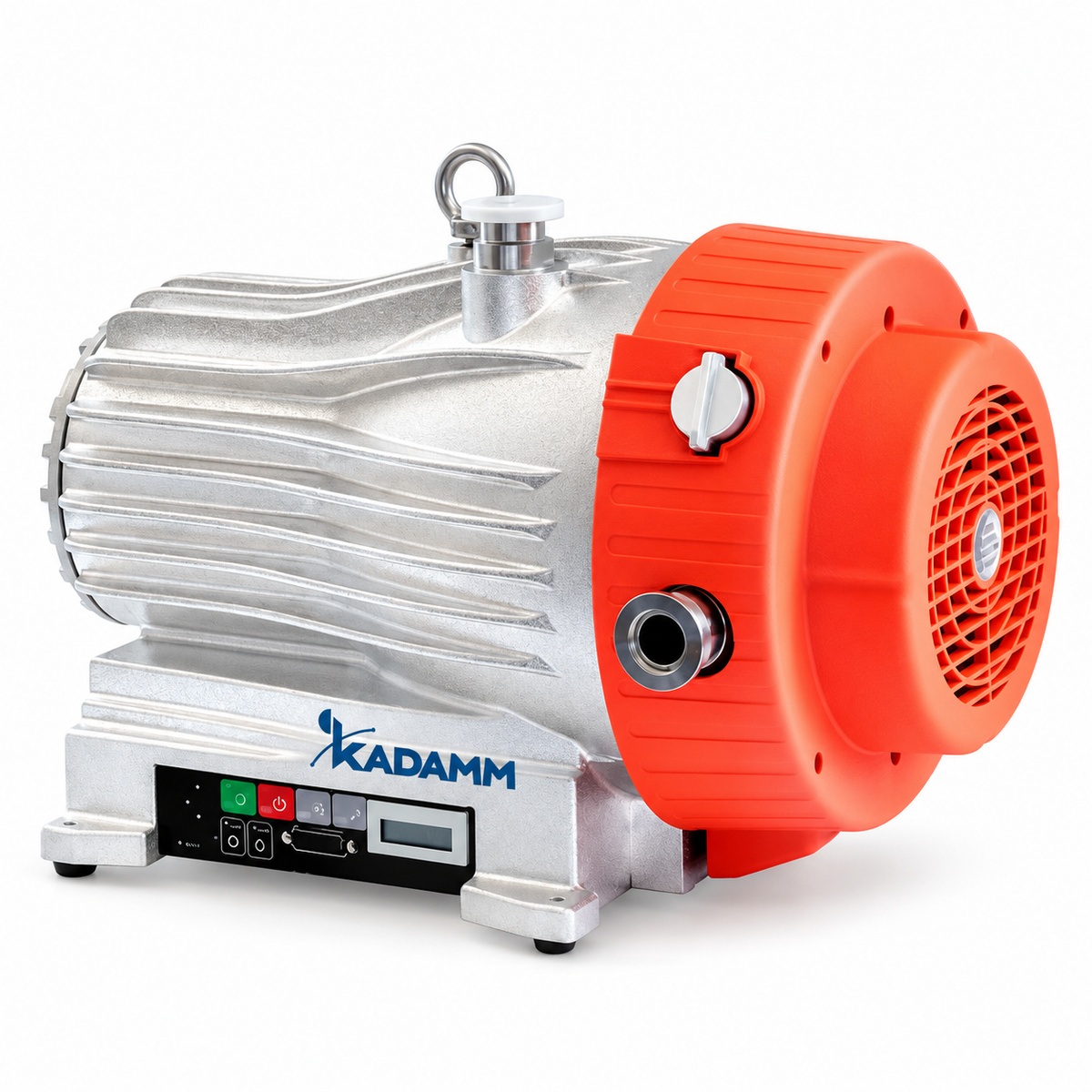

КАДАММ НС-С.2 — сухие (безмасляные) вихревые вакуумные насосы второго ряда на 10, 15 и 20 м³/ч с предельным остаточным давлением не выше 30 Па (0.3 мбар) у НС-С10.2 и НС-С15.2 и 20 Па (0.2 мбар) у НС-С20.2. Ряд рассчитан на задачи, где масло в тракте недопустимо, но глубина вакуума в сотые доли миллибара не требуется: сушка и дегазация в чистых процессах, откачка перчаточных боксов, форвакуум аналитических приборов с умеренными требованиями. Корпус тот же, что у спирального ряда, — 442×278×308 мм, 25.2–25.8 кг, фланцы KF25 на входе и выходе, 55 дБА, питание 100–240 В, 50–60 Гц, воздушное охлаждение.

Состав ряда 2: 10, 15 и 20 м³/ч при 1500 об/мин

КАДАММ НС-С10.2 и НС-С15.2 откачивают 10 м³/ч (6.7 cfm) и 15 м³/ч (8.9 cfm) при одинаковой мощности 550 Вт и пределе ≤ 30 Па; НС-С20.2 — 20 м³/ч (13 cfm) при 750 Вт и пределе ≤ 20 Па. Паропроизводительность — 160 г/ч у младших моделей и 250 г/ч у старшей. Частота вращения у всех 1500 об/мин, шум 55 дБА, габариты 442×278×308 мм, масса 25.2, 25.6 и 25.8 кг, рабочая температура воздуха 5–45 °C. Так же, как у ряда 1, три производительности живут в одном корпусе, и установка проектируется под любой из типоразмеров без изменений. Если задаче нужны 1–2 Па, смотрите спиральный ряд КАДАММ НС-С; если нужны 50–80 м³/ч — винтовые КАДАММ НС-СВ.

Сухой тракт: что даёт отсутствие масла в вакуумной полости

В вихревом сухом насосе газ сжимается вращающимся ротором в рабочей полости, где нет ни масла, ни смазки. Это определяет три практических следствия. Первое — в откачиваемый объём не поступают пары масла: при давлениях ниже примерно 1 мбар у масляных насосов начинается обратная диффузия молекул масла против потока, и они оседают в камере, на образцах и датчиках. Второе — в регламенте нет масла: не нужно доливать, менять, ставить фильтр масляного тумана и сдавать отработку на утилизацию, а насос можно хранить и переносить в любом положении. Третье — выхлоп чистый, что важно при работе в помещениях с чистой зоной и при выводе выхлопа в общую вентиляцию. Для фармацевтической разработки, лабораторий полупроводниковых материалов и перчаточных боксов с инертной атмосферой эти три следствия и есть причина выбрать сухой насос вместо масляного.

Предел 20–30 Па: где этого достаточно

Давление 20–30 Па — это 0.2–0.3 мбар, то есть на два-три порядка ниже давления кипения воды при комнатной температуре. Для вакуумной сушки, дегазации смол, масел и электролитов, откачки шлюзов перчаточных боксов, вакуумной пропитки и заливки такого предела хватает с запасом: процесс определяется давлением насыщенных паров среды, а не пределом насоса. Паропроизводительность 160–250 г/ч означает, что насос вынесет в выхлоп до четверти литра воды в час без конденсации внутри — это больше, чем у спирального ряда 1 с его 140–200 г/ч. При этом на давлениях 20–30 Па производительность насоса уже заметно падает по сравнению с паспортной, поэтому на границе предела откачка идёт медленно: если рабочее давление процесса близко к 20–30 Па, берите типоразмер с запасом или переходите на ряд 1.

Подбор типоразмера по объёму и циклу

Оценка времени откачки та же, что и для любого объёмного насоса: t ≈ (V/S)·ln(p₀/p). Камера 200 л с НС-С10.2 выйдет с атмосферы на 1 мбар примерно за 8 минут, с НС-С20.2 — за 4; далее до 20–30 Па время растёт из-за падения производительности у предела. Для сушильного шкафа или шлюза с редкими циклами достаточно НС-С10.2; для боксов и камер в сотни литров с частыми откачками — НС-С15.2; НС-С20.2 берут ради предела 20 Па и паропроизводительности 250 г/ч при откачке влажных загрузок. Если масло в тракте допустимо и нужны сотые доли паскаля, двухступенчатый масляный КАДАММ НС-РД даст 4·10⁻² Па дешевле; для отгонки растворителей на уровне миллибар проще мембранный КАДАММ НС-МП с проточной частью PTFE.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Вихревые насосы КАДАММ НС-С.2 поставляются как электрооборудование для лабораторий и производств: подтверждается соответствие техническим регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Насос не является взрывозащищённым и не предназначен для взрывоопасных смесей, кислорода под давлением и абразивной пыли; допустимые среды — воздух, инертные газы, пары воды в пределах паспортной паропроизводительности. Стойкость к парам конкретных растворителей и кислот подтверждается по составу среды — уточняйте у менеджера. Выхлоп при откачке паров выводится через фланец KF25 в вытяжную вентиляцию.

• Электробезопасность — питание 100–240 В, 50–60 Гц, мощность 550–750 Вт — розетка с заземлением.
• Термическая защита — воздушное охлаждение; рабочая температура окружающего воздуха 5–45 °C, свободный зазор вокруг корпуса.
• Вакуумная безопасность — фланцы KF25 на входе и выходе с центрирующими кольцами и хомутами; напуск атмосферы — штатным клапаном системы.
• Химическая стойкость — воздух, инертные газы, пары воды; растворители и кислоты — по согласованию состава среды.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Класс защиты корпуса, наличие и настройка газобалласта, материалы уплотнений — в паспорте конкретной поставки; уточняйте у менеджера.

НС-С.2 запускается за час силами лаборатории: насос в сборе, без масла, к нему подключаются вакуумная линия, выхлоп и питание. Ниже — рекомендуемый порядок первого пуска.

Обслуживание в процессе эксплуатации

• Продувка после влажных сред — 10–15 минут работы при закрытом входе после откачки воды и растворителей — вынести остатки пара из тракта.
• Охлаждение — чистка решёток и вентилятора от пыли; контроль зазора вокруг корпуса и температуры в помещении.
• Фланцы — осмотр центрирующих колец при каждом переподключении; замена при потере эластичности.
• Контроль предела — периодическая проверка предельного давления с заглушкой — рост давления при герметичной системе означает износ механизма, обслуживание по руководству.
• Входной фильтр — замена элемента по загрязнению при работе с пылью.
