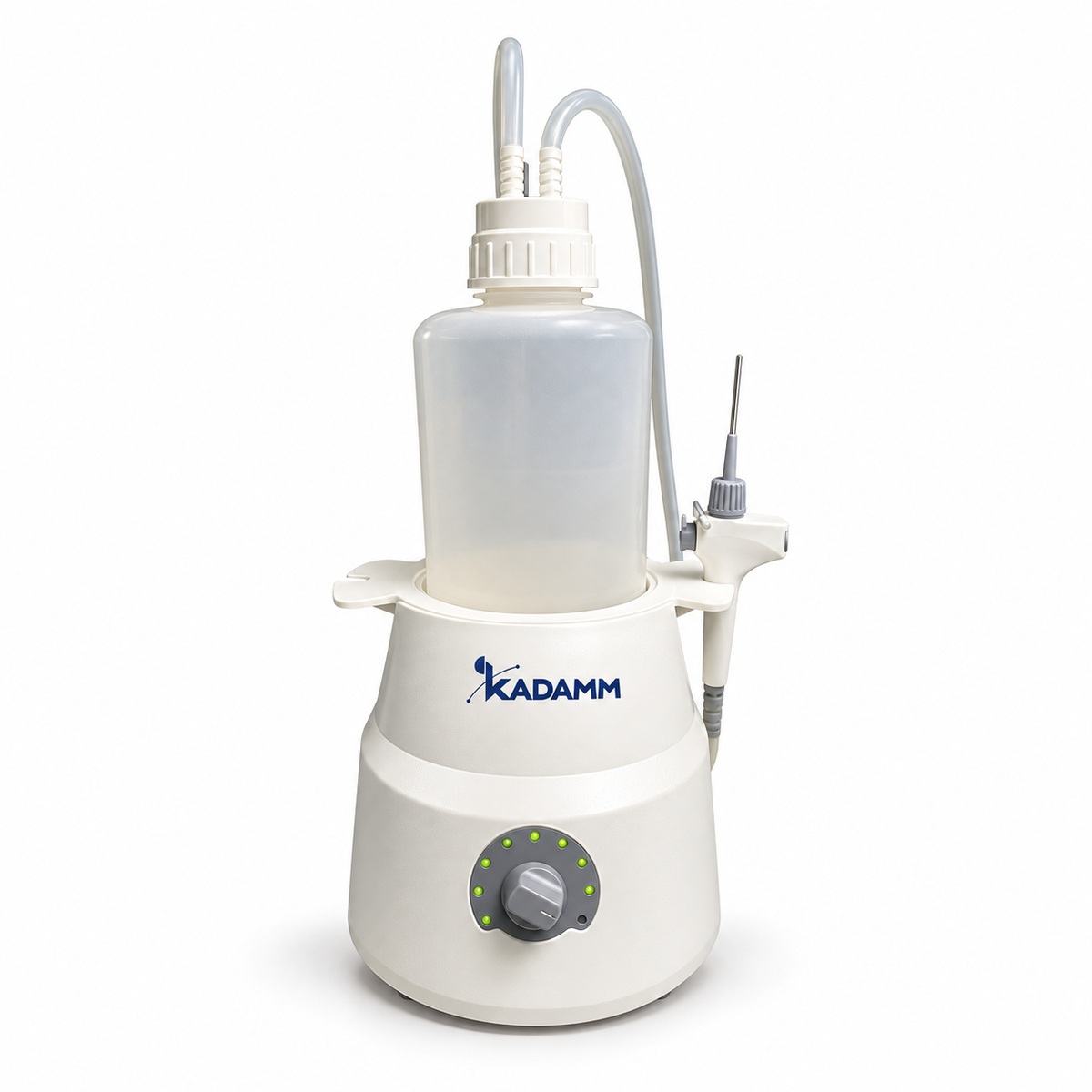

КАДАММ НС-А — аспиратор жидкости лабораторный вакуумный, бутыль 1–4 л

КАДАММ НС-А — лабораторные вакуум-аспираторы для отбора надосадочной жидкости, отработанной культуральной среды, промывных растворов и жидких отходов из пробирок, чашек, флаконов и планшетов без пипетки и без контакта оператора с жидкостью. Прибор состоит из безмасляного насоса, сборной бутыли и рукоятки-аспиратора с наконечником: оператор подводит наконечник к жидкости, а разрежение до 500–600 мбар втягивает её в бутыль. В карточке три исполнения — портативный аккумуляторный КАДАММ НС-А1 с бутылью 1 л, сетевой НС-А2 с бутылью 2 л и НС-А4 с бутылью 4 л, регулируемым разрежением, датчиком заполнения и автоклавируемой оснасткой.

Состав ряда: бутыли 1, 2 и 4 л

КАДАММ НС-А1 — портативный аспиратор с бесщёточным двигателем, подачей воздуха 1.6 л/мин и разрежением до 600 мбар; сборная ёмкость — фильтрационная колба 1 л (опция 0.5 л), питание 12 В DC, 1.0 А от литиевого аккумулятора 2500 мА·ч, уровень шума 53 дБ, габариты 400×170×170 мм, масса 1.16 кг. В стандарте — адаптер под наконечник 1 мл, опционально — 8-канальная игла для планшетов. КАДАММ НС-А2 — сетевой прибор 100–220 В с бесщёточным двигателем, подачей 15 л/мин по воздуху и 17 мл/с по жидкости, разрежением до 500 мбар и бутылью 2 л (опция 1 л), масса 3 кг. КАДАММ НС-А4 — старшая модель с бутылью 4 л, регулируемым разрежением 0–600 мбар, отбором жидкости 1–15 мл/с, уровнем шума не выше 55 дБ, питанием 100–240 В, габаритами 180×240×450 мм и массой 3 кг; в комплекте набор адаптеров — 8-канальные, одиночные иглы Ø1.5 и Ø2.5 мм, под наконечники 200 мкл и 1 мл.

Для чего нужен аспиратор в биологической лаборатории

При работе с клеточными культурами среду меняют каждые один-три дня, и в каждой смене — отсасывание старой среды из десятков лунок и флаконов. Пипеткой это медленно и с риском задеть монослой; аспиратор делает то же одним движением рукоятки, а жидкость сразу уходит в закрытую бутыль. Второй типовой сценарий — отбор надосадочной жидкости после осаждения клеток, преципитата или гранул: наконечник опускается по стенке пробирки, разрежение подобрано так, чтобы осадок не поднимался. Третий — вакуумная фильтрация и слив промывных растворов при окрашивании, иммуноферментном анализе и блоттинге. Во всех случаях оператор не контактирует с жидкостью, аэрозоль не выходит наружу, а объём отходов собирается в одной ёмкости для обеззараживания. Бесщёточный двигатель у НС-А1 и НС-А2 работает без искрения и с малым нагревом, что важно при многочасовой работе в боксе биологической безопасности.

Защита от переполнения, фильтр и автоклавирование

У КАДАММ НС-А4 датчик заполнения останавливает отбор при достижении уровня в бутыли — жидкость не попадает в насос, а гидрофобный фильтр на линии между бутылью и насосом задерживает аэрозоль и капли, защищая механизм и воздух помещения. Трубка, бутыль-сборник и рукоятка НС-А4 автоклавируются при 121 °C, 1 бар в течение 20 минут, что закрывает требование к обеззараживанию оснастки после работы с культурами и инфекционным материалом. У всей серии сборная ёмкость сменная: стекло или полипропилен объёмом 1–4 л по исполнению, гидрофобный фильтр 0.2 мкм — расходный элемент. Разрежение 500–600 мбар выбрано осознанно: его достаточно, чтобы быстро отбирать жидкость из пробирок и планшетов, но оно не срывает клетки с подложки и не поднимает осадок. У НС-А4 разрежение регулируется в диапазоне 0–600 мбар, что позволяет подобрать деликатный режим под адгезивные культуры и энергичный — под слив отходов.

Как выбрать исполнение

КАДАММ НС-А1 — для мобильной работы: аккумулятор 2500 мА·ч, масса 1.16 кг и колба 1 л позволяют переносить прибор между боксами, термостатными комнатами и учебными столами без розетки; подача 1.6 л/мин рассчитана на пробирки, чашки и планшеты. КАДАММ НС-А2 — стационарный аспиратор на одно рабочее место с подачей 15 л/мин и бутылью 2 л: смена среды во флаконах и слив отходов при ежедневной работе. КАДАММ НС-А4 — для лабораторий с большим оборотом жидкости и строгим режимом обеззараживания: бутыль 4 л, датчик заполнения, регулируемое разрежение, автоклавируемая оснастка и полный набор адаптеров до 8-канальных. Для прецизионного дозирования и забора микрообъёмов аспиратор не подходит — это задача шприцевых насосов КАДАММ НС-Ш; для вакуумной фильтрации больших объёмов и отгонки нужен мембранный КАДАММ НС-М или водокольцевой КАДАММ НС-В.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Вакуум-аспираторы КАДАММ НС-А поставляются как лабораторное электрооборудование: подтверждается соответствие техническим регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Прибор рассчитан на работу с биологическими и химическими жидкостями при условии, что они собираются в бутыли и не попадают в насос: этому служат гидрофобный фильтр и, у НС-А4, датчик заполнения. Обеззараживание оснастки — автоклавированием (трубка, бутыль и рукоятка НС-А4: 121 °C, 1 бар, 20 мин) или химическими дезинфектантами по руководству. Аспиратор не является взрывозащищённым и не предназначен для легковоспламеняющихся растворителей в больших объёмах.

• Электробезопасность — НС-А2 — 100–220 В, НС-А4 — 100–240 В, 50/60 Гц, розетка с заземлением; НС-А1 — 12 В DC, 1.0 А от литиевого аккумулятора 2500 мА·ч.
• Биологическая безопасность — закрытая бутыль, гидрофобный фильтр 0.2 мкм на линии к насосу, автоклавируемая оснастка НС-А4; работа в боксе биологической безопасности.
• Защита насоса — датчик заполнения бутыли у НС-А4; у остальных исполнений — контроль уровня оператором и фильтр.
• Химическая стойкость — сборные ёмкости из стекла или полипропилена; стойкость трубок и рукоятки к конкретным реагентам — уточняйте у менеджера.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Мощность НС-А2 и НС-А4, класс защиты корпуса и материалы наконечников — в паспорте конкретной поставки; уточняйте у менеджера.

Аспиратор вводится в работу за несколько минут: прибор поставляется в сборе, из подготовки — установка бутыли, фильтра и рукоятки. Ниже — порядок, который мы рекомендуем при первом запуске и при каждой смене бутыли.

Обслуживание в процессе эксплуатации

• Бутыль — опорожнять и обеззараживать после смены или по заполнению; у НС-А4 бутыль автоклавируется при 121 °C, 20 мин; сменные бутыли из стекла или полипропилена — под заказ.
• Гидрофобный фильтр 0.2 мкм — менять при намокании, снижении подачи или по регламенту; намокший фильтр перекрывает поток.
• Трубки и рукоятка — промывка дезинфектантом и водой после работы; автоклавирование у НС-А4; замена трубок при помутнении и потере эластичности.
• Наконечники и иглы — сменные, обеззараживание или замена после каждой серии; наконечники — расходник.
• Аккумулятор НС-А1 — заряжать по индикатору; не хранить разряженным.
