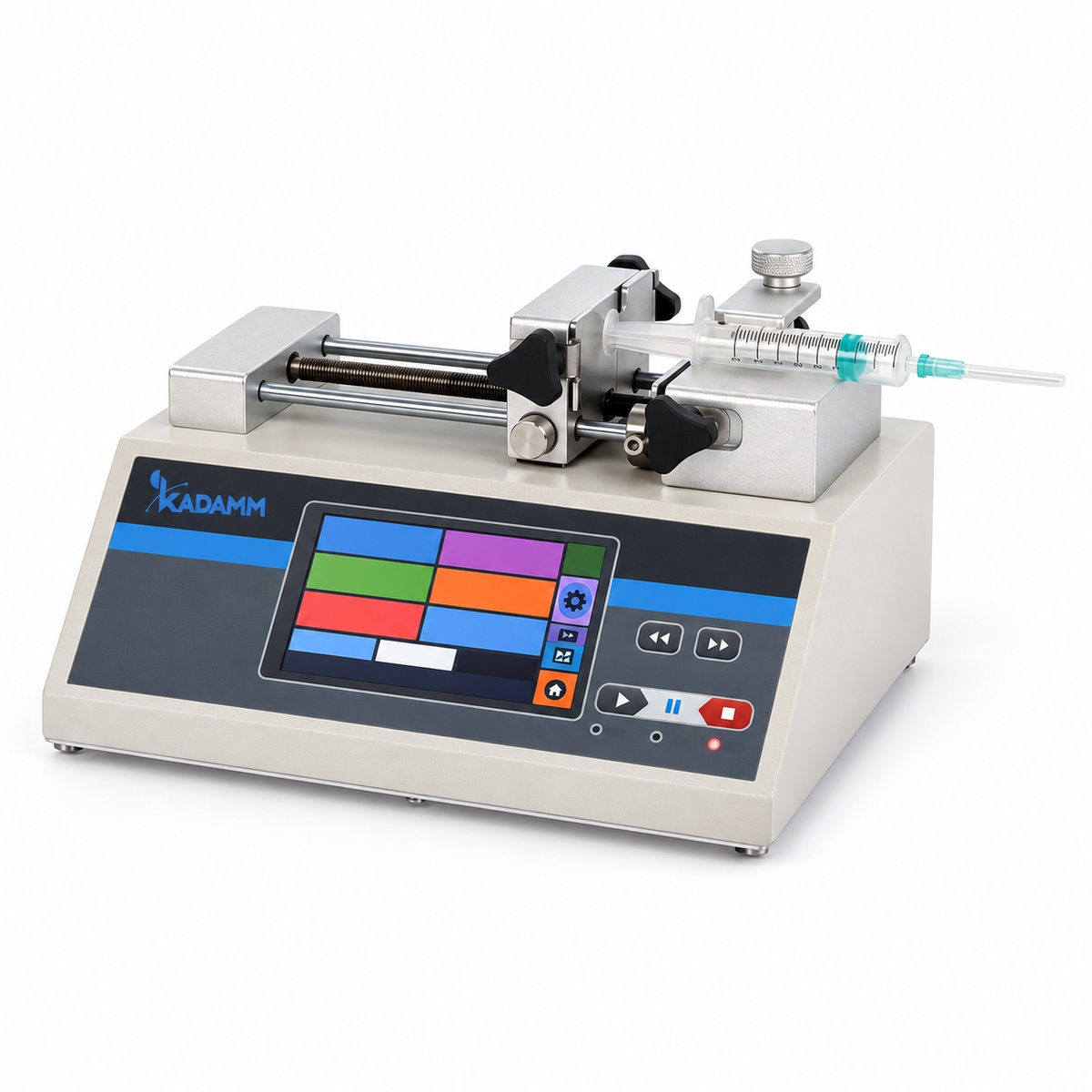

КАДАММ НС-Ш — шприцевой насос лабораторный, 1–10 каналов, шприцы 10 мкл – 140 мл

КАДАММ НС-Ш — лабораторные шприцевые насосы на 1, 2, 4, 6 и 10 шприцев для микродозирования с точностью ±0.35 %. Толкатель движется от шагового привода с шагом 0.156 мкм и линейной скоростью от 1 мкм/мин до 150 мм/мин с разрешением 1 мкм/мин; в держатель ставятся шприцы от 10 мкл до 60 мл (исполнения на 1, 2 и 6 каналов) или от 10 мкл до 10 мл (4 и 10 каналов). Расход в зависимости от шприца — от 0.184 нл/мин до 83.318 мл/мин, усилие на толкателе более 16 кгс у одно- и двухканальных и более 20 кгс у остальных. Управление — с цветного LCD-дисплея 4.3 дюйма с сенсорной панелью и кнопками, интерфейс RS485/Modbus, входы и выходы пуска/стопа и направления, питание 100–240 В. Пять режимов работы — подача, забор и их комбинации — покрывают дозирование реагентов в реакторы, микрофлюидику и подачу калибровочных объёмов.

Состав ряда: от одного до десяти шприцев

КАДАММ НС-Ш1 и НС-Ш2 — одно- и двухканальные насосы с ходом 110 мм под шприцы 10 мкл – 60 мл, расход 0.184 нл/мин – 83.318 мл/мин, усилие более 16 кгс, корпус 245×195×140 мм, 3.2 кг. КАДАММ НС-Ш4 — четыре шприца 10 мкл – 10 мл с ходом 140 мм, расход до 24.520 мл/мин, усилие более 20 кгс, 290×228×180 мм, 4.8 кг. КАДАММ НС-Ш6 — шесть шприцев 10 мкл – 60 мл, ход 140 мм, до 83.318 мл/мин, 290×263×190 мм, 5.0 кг. КАДАММ НС-Ш10 — десять шприцев 10 мкл – 10 мл, ход 140 мм, до 24.520 мл/мин, 290×283×180 мм, 5.2 кг. У всех пяти — одинаковые привод, точность ±0.35 %, дисплей, интерфейсы и режимы. Под заказ доступны одно- и двухканальные исполнения с ходом 140 мм под шприцы до 140 мл (расход до 173.718 мл/мин, усилие более 20 кгс, 290×205×180 мм, 4.4 кг) и высокоточное одноканальное с шагом 0.03125 мкм и скоростью 0.2 мкм/мин – 30 мм/мин.

Как выбрать число каналов и объём шприца

Все шприцы одного насоса ведёт общий толкатель, поэтому число каналов — это число одинаковых по скорости потоков. Один шприц — дозирование реагента в реактор, подача в проточную ячейку, калибровка расходомера. Два — подача и забор в проточной системе, два реагента в микрореактор или один поток с удвоенным объёмом между перезарядками. Четыре, шесть и десять — параллельные культуры, многоканальная микрофлюидика, одновременная подача в ряд капилляров или планшет. При одинаковых шприцах расход всех каналов равен; при шприцах разного диаметра расходы соотносятся как площади поршней (возможность установки шприцев разного размера в один держатель уточняйте у менеджера). Объём шприца задаёт диапазон расхода: при линейной скорости 1 мкм/мин – 150 мм/мин шприц 10 мкл даёт от 0.184 нл/мин, шприц 60 мл — до 83.318 мл/мин, шприц 10 мл — до 24.520 мл/мин. Правило выбора: шприц должен вмещать объём между перезарядками, а рабочая скорость — лежать в средней части диапазона, где точность ±0.35 % гарантируется при ходе более 30 %.

Точность микродозирования: шаг 0.156 мкм и ±0.35 %

Расход шприцевого насоса равен площади поршня, умноженной на линейную скорость толкателя; поскольку скорость задаётся шаговым приводом с шагом 0.156 мкм и разрешением 1 мкм/мин, расход воспроизводится без калибровки под среду — в отличие от перистальтических насосов, где объём за оборот зависит от упругости трубки. Точность ±0.35 % указана при ходе более 30 %: на коротких перемещениях сказываются люфт поршня и сжимаемость уплотнения, поэтому для микродоз берут шприц меньшего объёма, а не короткий ход большого. Встроенный справочник шприцев основных производителей избавляет от ввода диаметра — достаточно выбрать модель; для нестандартного шприца диаметр вводится вручную. Регулировка усилия 1–100 % защищает стеклянные шприцы малого объёма от разрушения при закупорке, а сигнализация закупорки останавливает подачу при росте сопротивления линии. Калибровка расхода по фактическому объёму доступна для особо ответственных методик.

Режимы: инфузия, отбор и их сочетания

Пять режимов работы: подача (инфузия), забор, подача с последующим забором, забор с последующей подачей и непрерывный режим. Комбинированные режимы решают задачи проточных систем: насос набирает пробу из сосуда и подаёт её в ячейку, или забирает объём из реактора и возвращает после обработки, без второго прибора и клапанов. Непрерывный режим используется для длительной подачи в пределах объёма шприца. Параметры сохраняются при отключении питания, экран блокируется от случайных касаний, анимация на дисплее показывает текущее направление и ход. Цельнометаллический антистатический корпус защищает электронику от разрядов при работе с сухими порошковыми средами и пластиковыми шприцами; рабочая температура 5–40 °C. RS485/Modbus и дискретные входы/выходы пуска/стопа и направления позволяют включить насос в схему автоматизированного эксперимента.

Применение и соседи по серии

Шприцевые насосы НС-Ш берут для дозирования реагентов и катализаторов в реакторы, подачи в микрофлюидные чипы, калибровки расходомеров и анализаторов точными объёмами. Для настольных рубашечных реакторов КАДАММ РЕА-Р 1–5 л одноканальный НС-Ш1 подаёт реагент в капельную горловину с постоянной скоростью, которую не даст капельная воронка. Если поток должен быть непрерывным и объём между перезарядками велик, нужен перистальтический насос: многоканальный КАДАММ НС-П150 на 2–4 канала микрорасходов или дозирующий КАДАММ НС-ПД с дозами до 9999 л. Для отбора надосадочной жидкости и слива отходов предназначен вакуум-аспиратор КАДАММ НС-А.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Шприцевые насосы КАДАММ НС-Ш поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Среда контактирует только со шприцем и линией, поэтому химическая стойкость определяется выбранным шприцем — стеклянным, пластиковым или газоплотным — и материалом трубки. Цельнометаллический антистатический корпус отводит статические заряды при работе с пластиковыми шприцами и сухими средами. Насос не является взрывозащищённым и устанавливается вне взрывоопасных зон; рабочая температура 5–40 °C.

• Электробезопасность — питание 100–240 В, 50/60 Гц — розетка с заземлением; антистатический корпус соединён с защитным проводником.
• Защита шприца — регулировка усилия 1–100 % и сигнализация закупорки: подача останавливается при росте сопротивления линии.
• Химическая стойкость — определяется шприцем и трубкой; для агрессивных сред — стеклянные и газоплотные шприцы с PTFE-поршнем.
• Механическая безопасность — толкатель с усилием более 16–20 кгс: не удерживать шприц и держатель руками во время движения.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы — по запросу.

Точность для шприцев конкретных производителей, допустимость шприцев разного объёма в одном держателе и состав комплектных держателей — в паспорте конкретной поставки; уточняйте у менеджера.

Шприцевые насосы НС-Ш вводятся в работу за час: прибор поставляется в сборе, из подготовки — установка шприцев и выбор их модели в справочнике. Порядок первого запуска одинаков для всех пяти артикулов:

Обслуживание в процессе эксплуатации

• Шприцы — менять по износу поршня и уплотнения; стеклянные — при появлении царапин на цилиндре; после агрессивных сред — промывка.
• Толкатель и направляющие — держать чистыми и сухими; попадание среды на направляющие — протереть, не смазывать без указаний руководства.
• Держатели — проверять фиксацию корпуса и поршня перед каждым пуском, особенно на многоканальных исполнениях.
• Справочник и калибровка — при переходе на шприцы другого производителя — выбрать модель заново и проверить расход пробной подачей.
• Корпус и панель — протирка без абразивов и растворителей; вентиляционные отверстия свободны.
