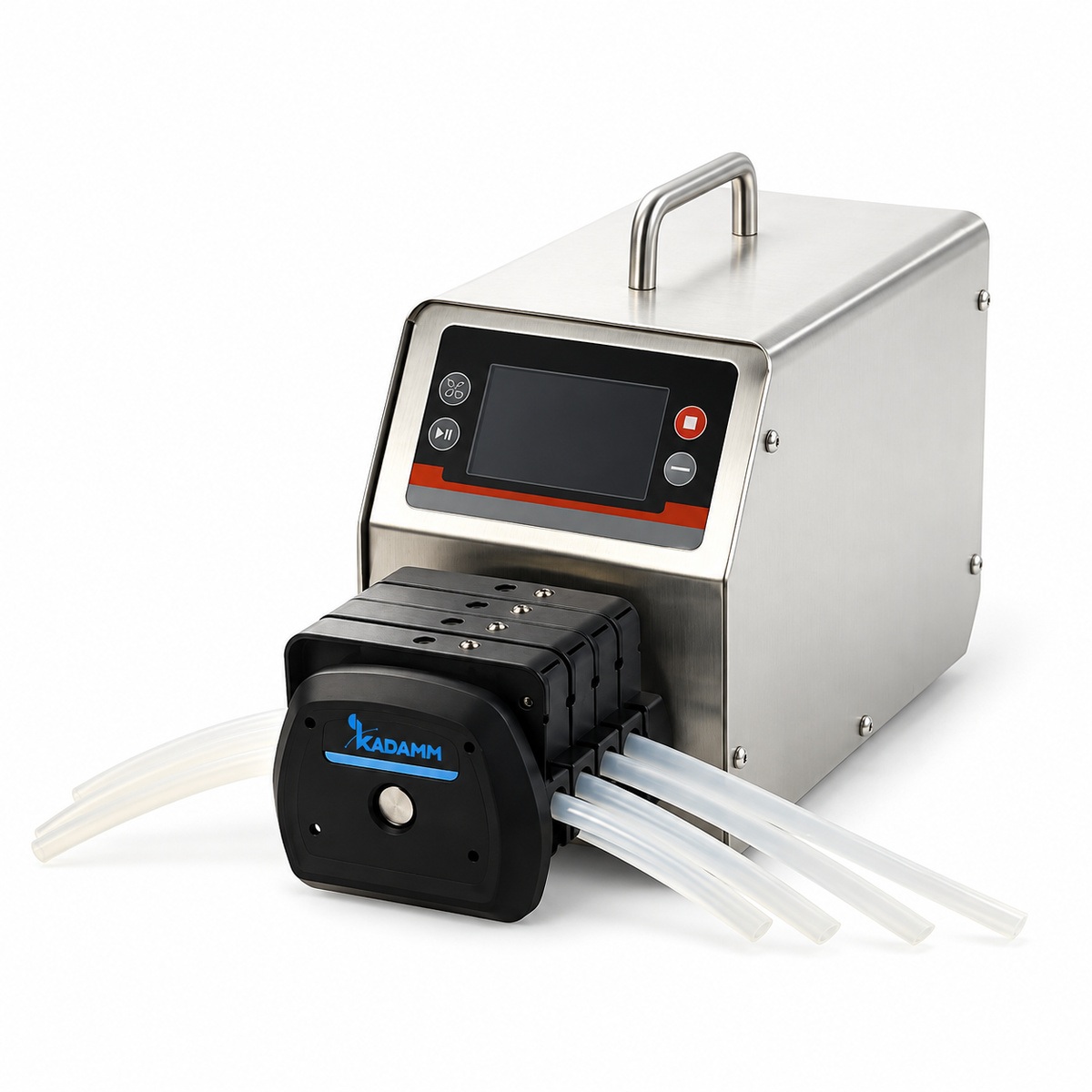

КАДАММ НС-ПД — перистальтический дозирующий насос, 0.0001–2900 мл/мин

КАДАММ НС-ПД — дозирующие перистальтические насосы, у которых оператор задаёт не обороты, а результат: объём порции от 0.05 мл до 9999 л, число доз от 1 до 999 или бесконечный ряд, режим по расходу, по времени или программу из 30 шагов. Насос сам пересчитывает уставку в обороты по калибровке и выдерживает порцию с точностью ±0.2 %. Ряд состоит из трёх типоразмеров — КАДАММ НС-П100Д, НС-П300Д и НС-П600Д на 150, 350 и 600 об/мин с расходом до 720, 1690 и 2900 мл/мин. Управление — с цветной сенсорной панели LCD 4.3″, дублированной кнопками; связь — RS485/Modbus, аналоговые входы 0–5 В / 0–10 В / 4–20 мА, Wi-Fi с приложением и печать протокола по последовательному порту. Корпус из нержавеющей стали с защитой IP31, размер 269×160×183 мм, масса 4.8–5.5 кг, питание 100–240 В.

Состав ряда дозирующих насосов: НС-П100Д, НС-П300Д, НС-П600Д

КАДАММ НС-П100Д регулируется от 0.1 до 150 об/мин с разрешением 0.1 об/мин по всему диапазону и даёт расход 0.0001–720 мл/мин: это типоразмер для малых порций — титрование, подача катализатора, наполнение виал. КАДАММ НС-П300Д работает до 350 об/мин и 1690 мл/мин, закрывая наполнение флаконов и бутылей и подачу реагента в реакторы 1–20 л. КАДАММ НС-П600Д на 600 об/мин с расходом до 2900 мл/мин отмеряет порции в литры за десятки секунд — розлив, приготовление растворов по объёму, загрузка реакторов 50–100 л. Потребляемая мощность — менее 40, 50 и 60 Вт; масса 4.8, 5.3 и 5.5 кг. Панель, интерфейсы, режимы дозирования, корпус и питание у трёх артикулов одинаковы, поэтому типоразмер выбирается по одному критерию — за какое время нужно выдать самую большую порцию.

Дозирование по объёму: от 0.05 мл до 9999 л и 30-шаговые программы

В режиме по объёму насос получает уставку в мл или л и число повторений: 1–999 доз или 0 для непрерывного повторения до остановки. Между дозами выдерживается пауза, по завершении серии счётчик показывает выданный объём. Программный режим объединяет до 30 шагов с разными объёмами, расходами и паузами в одну последовательность — так задаётся, например, медленная подача первых миллилитров реагента при запуске экзотермической реакции и быстрая подача остального после выхода на температуру, или ступенчатый градиент при приготовлении смесей. Пять наборов параметров хранят готовые методики под разные продукты: смена задачи — это выбор набора, а не повторный ввод. Режим по времени и режим по расходу дополняют объёмный: первый нужен для стендов и промывок, второй — для непрерывной подачи с заданными мл/мин на колонку, в ферментер или в реактор. Обратное всасывание после каждой дозы снимает каплю с наконечника, и порция во флаконе соответствует уставке, а не уставке плюс случайная капля.

Калибровка расхода и точность ±0.2 %

Точность объёмной дозы у перистальтического насоса зависит от того, насколько верно насос знает объём одного оборота ротора при данной трубке, среде и противодавлении. Поэтому в НС-ПД встроена процедура калибровки: насос выдаёт тестовую порцию, оператор вводит фактически полученный объём по мерной посуде или весам, и коэффициент пересчёта обновляется. После калибровки паспортная точность — ±0.2 %. Калибровку повторяют при смене трубки или среды, а при длительной работе — по регламенту лаборатории, потому что трубка изнашивается и объём оборота медленно уменьшается. Регулировка скорости с разрешением 0.1 об/мин по всему диапазону даёт насосу точно выйти на нужный расход, а не на ближайшую ступень. Для порций 0.05–1 мл имеет значение и время выдачи: слишком быстрая подача маленького объёма даёт разброс из-за инерции, поэтому в программах для малых доз задают умеренные обороты.

Сенсорная панель 4.3″, Wi-Fi и печать протокола

Цветной дисплей 4.3″ с сенсорной панелью показывает уставку, текущее состояние, счётчик доз и выданный объём на одном экране; кнопки дублируют основные команды для работы в перчатках. Интерфейсная часть шире, чем у регулируемого ряда: кроме RS485/Modbus, внешнего уровня 5–24 В и аналогового задания 0–5 В / 0–10 В / 4–20 мА, есть Wi-Fi с приложением для дистанционного контроля и печать по последовательному порту — на принтер выводится протокол выданных доз с параметрами, что нужно лабораториям, работающим по GLP и ведущим записи о каждой партии. Через Modbus уставки объёма и команды пуска передаются из системы управления реактором или ферментером, и насос становится полноценным дозирующим узлом установки. Если нужны только скорость, таймер и DB15 без сенсорной панели — это регулируемый ряд КАДАММ НС-П с теми же оборотами и расходами.

Как подобрать перистальтический насос для дозирования

Определите три числа: наименьшую и наибольшую порцию и допустимое время выдачи наибольшей. Расход — это объём оборота, умноженный на обороты; трубка выбирается так, чтобы наибольшая порция выдавалась на 30–70 % максимальных оборотов, тогда остаётся запас и трубка живёт дольше. Материал трубки — по среде: силикон для водных растворов и стерильной работы после автоклавирования, BPT и PharMed для длительной непрерывной подачи, трубки с внутренним слоем PTFE для растворителей и концентрированных кислот. Сменные головы YZ1515X, YZ2515X и DG под трубки 13–36# ставятся на общий привод. Если дозы измеряются десятками микролитров с точностью выше 0.35 %, рациональнее шприцевой насос КАДАММ НС-Ш; если требуются два–четыре независимых канала малого расхода — КАДАММ НС-П150. Дозирование в стеклянные реакторы КАДАММ РЕА-Р 1–5 л через капельную воронку или горловину крышки — типовая связка, где насос заменяет ручной ввод реагента. Дозирующий ряд 2 в корпусе ABS с режимом копирования и педалью — в карточке КАДАММ НС-ПД ряд 2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Дозирующие перистальтические насосы КАДАММ НС-ПД поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Метрологическая сторона дозирования обеспечивается встроенной калибровкой по фактически выданному объёму и точностью ±0.2 % после неё; насос не является средством измерения, и при работе по аттестованным методикам контрольный отбор порции выполняется на поверенных весах или мерной посуде лаборатории. Среда контактирует только с трубкой: стерильность и химическая стойкость обеспечиваются выбором и обработкой трубки. Корпус из нержавеющей стали с защитой IP31 переносит брызги сверху; насос не взрывозащищён и при работе с легковоспламеняющимися жидкостями размещается вне взрывоопасной зоны, а трубка заводится в вытяжной шкаф.

• Электробезопасность — питание 100–240 В, 50/60 Гц, потребляемая мощность менее 60 Вт — обычная розетка с заземлением.
• Точность дозирования — ±0.2 % после калибровки; калибровка при смене трубки и среды, контрольный отбор порции по регламенту лаборатории.
• Химическая стойкость — определяется трубкой: силикон, BPT, PharMed, трубки с внутренним слоем PTFE; голова и привод со средой не контактируют.
• Безопасность процесса — внешний уровень 5–24 В и команда стоп по Modbus останавливают подачу от контроллера установки; обратное всасывание против подтекания.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Число каналов и тип головы в штатной комплектации, интервал между дозами и допустимое противодавление по трубкам — в паспорте конкретной поставки; уточняйте у менеджера.

НС-ПД вводится в работу за час силами лаборатории: насос настольный, из обвязки нужны голова и трубка, а для интеграции — кабель RS485 или аналогового сигнала. Ниже — порядок первого запуска, общий для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — единственный регулярный расходник: осмотр на помутнение и плоский участок под роликами, сдвиг на свежий участок, замена по ресурсу; после замены — обязательная калибровка.
• Калибровка — контрольная доза раз в смену при непрерывном дозировании; полная калибровка при смене трубки, среды или наконечника.
• Голова и ролики — чистка при разрыве трубки или попадании среды; смазка не применяется.
• Панель и корпус — протирка влажной салфеткой; сенсорная панель — без абразивов и растворителей; IP31 допускает брызги, но не струю.
• Протокол и наборы — резервное копирование настроенных наборов параметров в журнал лаборатории; проверка принтера и линии RS485.
