КАДАММ НС-П600С — перистальтический насос с сенсорной панелью, до 12 л/мин

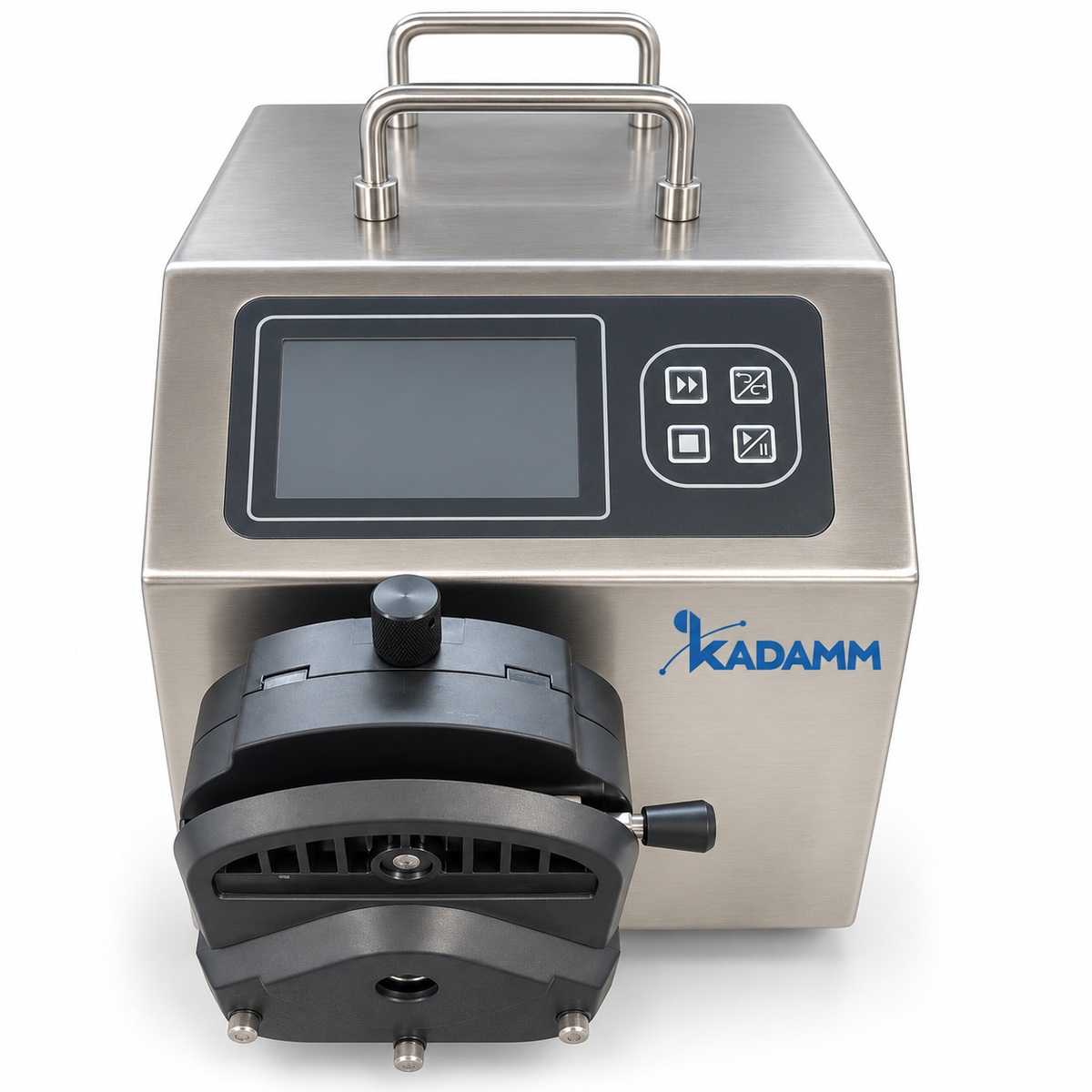

КАДАММ НС-П600С — перистальтический насос с сенсорной панелью и серводвигателем для перекачки и дозирования при расходах до 12 л/мин. Скорость вращения регулируется в диапазоне 0.01–600 об/мин, расход задаётся и отображается с разрешением 0.01 мл/мин; на привод ставится голова YZ35 под трубки 73# и 82# (до 12 000 мл/мин) или KZ25 под трубки 15#, 24#, 35# и 36# (до 6000 мл/мин). Жидкость проходит только внутри трубки и не касается роликов, вала и корпуса, поэтому один и тот же насос переносит стерильные среды, кислоты, суспензии и вязкие продукты — меняется только трубка. Потребляемая мощность менее 300 Вт, питание 220 В ±10 % (исполнение на 110 В — под заказ), корпус со степенью защиты IP31, габариты 243×400×310 мм, масса 15.5 кг. Карточка описывает один артикул.

Серводвигатель: момент на толстостенной трубке и диапазон 0.01–600 об/мин

Головы большого расхода работают с трубками 73# и 82#, у которых толстая стенка: чтобы пережимать такую трубку роликами на каждом обороте, приводу нужен момент, которого у шаговых двигателей настольных насосов нет. В НС-П600С стоит серводвигатель с обратной связью по положению вала — он держит заданную скорость независимо от противодавления в линии и упругости трубки, не пропускает шаги при пуске под нагрузкой и не перегревается на многочасовой перекачке. Диапазон регулирования 0.01–600 об/мин — это 60 000 : 1, поэтому на одной голове можно и перекачивать 12 л/мин при заполнении ёмкости, и подавать добавку по каплям. Ориентир для оценки: голова YZ35 с самой большой трубкой при 600 об/мин даёт 12 000 мл/мин, то есть около 20 мл за оборот; при 0.01 об/мин та же трубка даёт порядка 0.2 мл/мин — без смены головы и трубки.

Головы YZ35 и KZ25: две ступени расхода на одном приводе

Голова выбирается по расходу и трубке. YZ35 рассчитана на трубки 73# и 82# и обеспечивает до 12 000 мл/мин — это перекачка между ёмкостями, заполнение реакторов и сборников, подача на фильтр на опытном производстве. KZ25 принимает трубки 15#, 24#, 35# и 36# и даёт до 6000 мл/мин при меньшем объёме на оборот, то есть более тонкую регулировку в среднем диапазоне расходов. Привод один, голова и трубка ставятся под задачу: силиконовая трубка для водных растворов и сред общего назначения, трубки из стойких к растворителям и кислотам материалов — под конкретную среду (подбор — в блоке «Опции» и у менеджера). После установки новой трубки насос калибруется по фактически перекаченному объёму, и дальше задания вводятся в миллилитрах и мл/мин, а не в оборотах.

Сенсорная панель: доза, циклы, пауза и обратное всасывание

Все параметры вводятся с сенсорной панели на LCD-дисплее (диагональ экрана — в паспорте поставки, уточняйте у менеджера). Режим дозирования задаёт объём дозы от 0.01 до 9999.99 мл с разрешением 0.01 мл, число циклов 0–9999, время дозы и паузы 0.1–9999.99 с — этого хватает для розлива по флаконам, подачи реагента порциями и периодической подпитки без внешнего таймера. Обратное всасывание 0–360° после остановки втягивает каплю с конца трубки обратно, чтобы на выходе не было подтёка и «лишнего» объёма в следующей дозе; угол подбирается под вязкость и диаметр трубки. Калибровка расхода привязывает показания к реальному объёму для установленной трубки. Рабочая среда не касается механики, поэтому мойка тракта сводится к промывке или замене трубки, а насос переходит с продукта на продукт за минуты.

Встраивание: RS485/Modbus, аналоговое задание и педаль

Насос встраивается в установку тремя способами. По RS485/Modbus он принимает задания скорости, объёма и команды пуска от контроллера или ПК и отдаёт состояние — так строятся линии розлива и системы подпитки ферментёров под управлением АСУ. Аналоговый вход 0–5 В, 0–10 В или 4–20 мА позволяет регулятору уровня, pH или расходомеру задавать скорость напрямую — классический контур «датчик — регулятор — насос» без программирования. Дискретные входы внешнего пуска/стопа, направления и скорости и педаль обслуживают ручные операции: оператор запускает дозу ногой, оставляя руки свободными для тары. Все перечисленные интерфейсы штатные, дополнительных модулей не требуется.

Один артикул и соседи по серии

В карточке один артикул — КАДАММ НС-П600С. Если нужны несколько параллельных потоков от одного привода, посмотрите КАДАММ НС-ПМ с несколькими головами до 6 л/мин; для дозирования по 30-шаговым программам с Wi-Fi — КАДАММ НС-ПД; для простой перекачки с LED-индикацией и энкодером — КАДАММ НС-ПБ; лабораторные расходы до 2.9 л/мин закрывает КАДАММ НС-П. Для загрузки и выгрузки стеклянных реакторов КАДАММ РЕА объёмом в десятки литров НС-П600С подходит как насос перекачки: трубка выбирается под растворитель, расход — под время операции.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтический насос КАДАММ НС-П600С поставляется как электрооборудование для лабораторий и опытных производств: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Перекачиваемая среда контактирует только с трубкой, поэтому химическая стойкость тракта определяется выбранным материалом трубки, а корпус, голова и ролики с продуктом не соприкасаются. Корпус имеет степень защиты IP31 — он защищён от капель, падающих вертикально, но не рассчитан на мойку струёй и установку под разливом. Насос не является взрывозащищённым и устанавливается вне взрывоопасных зон; при перекачке легковоспламеняющихся жидкостей сам насос выносят за пределы зоны, а к среде подводят трубку.

• Электробезопасность — питание 220 В ±10 %, потребление менее 300 Вт — розетка с заземлением; исполнение на 110 В под заказ.
• Защита корпуса — IP31: от вертикально падающих капель и предметов крупнее 2.5 мм; не размещать под точками возможного пролива.
• Химическая стойкость — определяется трубкой: силикон для водных сред, стойкие материалы для растворителей и кислот — подбор под среду.
• Механическая безопасность — трубка укладывается и заменяется при остановленном приводе и закрытой крышке головы; ролики на ходу не трогать.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Диагональ дисплея, точность после калибровки для конкретной трубки и перечень материалов трубок — в паспорте конкретной поставки; уточняйте у менеджера.

НС-П600С вводится в работу за несколько часов силами лаборатории или участка: насос поставляется с приводом и панелью, голова и трубка устанавливаются под задачу. Порядок первого запуска, который мы рекомендуем:

Обслуживание в процессе эксплуатации

• Трубка — главный расходник: осматривать на износ в зоне роликов, менять по ресурсу или при падении расхода; после замены — калибровка.
• Голова и ролики — проверять чистоту ложа и свободное вращение роликов; попадание среды в голову — признак разрыва трубки.
• Калибровка — повторять после каждой смены трубки, при смене среды с другой вязкостью и при заметном отклонении дозы.
• Корпус и панель — протирать влажной салфеткой без абразивов и растворителей; вентиляционные отверстия — свободны.
• Интерфейсы и педаль — проверять фиксацию разъёмов; кабели RS485 и аналогового задания прокладывать отдельно от силовых.
