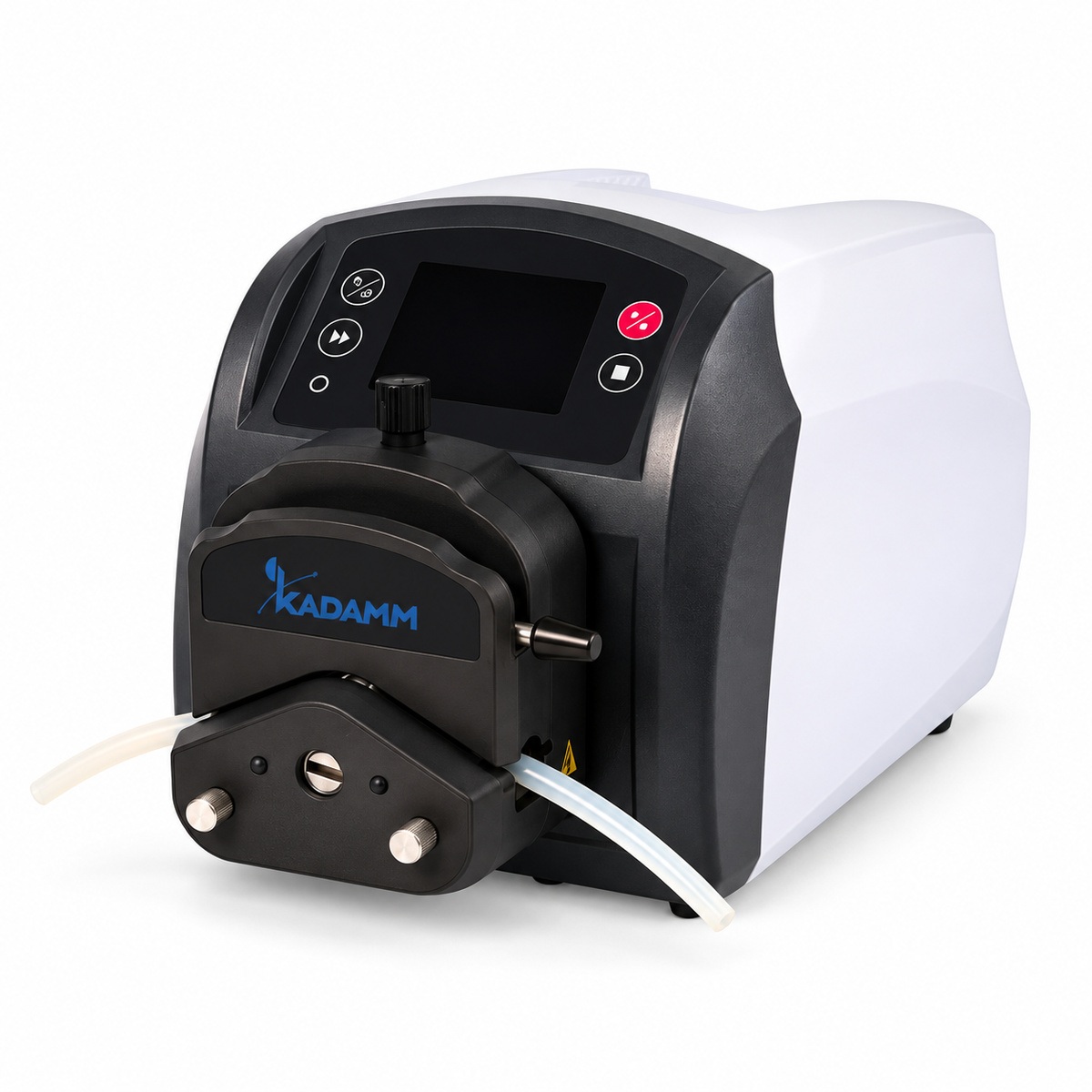

КАДАММ НС-ПЛ — перистальтический насос цифровой с режимом расхода, до 3000 мл/мин

КАДАММ НС-ПЛ — перистальтические насосы с режимом расхода: оператор задаёт не обороты, а нужные миллилитры в минуту, насос показывает текущий расход на экране, держит его и накапливает перекачанный объём. Три привода — 0.1–150, 0.1–350 и 0.1–600 об/мин — покрывают 0.0001–3000 мл/мин на сменных головах YZ15T, YT25 и DG/DS; паспортная точность после калибровки ±0.2 %. Это самый тихий насос среди перистальтических КАДАММ: интеллектуальное терморегулирование привода даёт уровень шума 45 дБ, что важно в аналитической лаборатории и рядом с рабочим местом оператора. Корпус ABS 261×180×197 мм, масса привода 4.5–4.9 кг, потребление менее 30–50 Вт, питание 100–240 В, 50/60 Гц; цветной LCD с сенсорной панелью и кнопками, RS485/Modbus, дискретный вход 5/12 В и аналог 0–5 В с переключением типа сигнала с панели. Степень защиты IP31.

Состав ряда: три привода, режим расхода на каждом

КАДАММ НС-П100Л — привод 0.1–150 об/мин с расходом 0.0001–720 мл/мин; только на него ставятся малорасходные головы DG/DS на 1, 2 и 4 канала, а также YZ15T на 1–2 канала и YT25 на один канал. КАДАММ НС-П300Л — 0.1–350 об/мин, 0.005–1750 мл/мин, головы YZ15T на 1–2 канала и YT25. КАДАММ НС-П600Л — 0.1–600 об/мин, 0.006–3000 мл/мин, те же YZ15T и YT25. Разрешение задания скорости — 0.1 об/мин у всех трёх; мощность — менее 30, 40 и 50 Вт, масса привода 4.5, 4.7 и 4.9 кг при общих габаритах, дисплее, интерфейсах и питании. Режим расхода с индикацией, управлением и накоплением, калибровка, простое дозирование без таймера, память состояния и уровень шума 45 дБ — одинаковы на всех типоразмерах, поэтому выбор сводится к верхнему расходу и набору голов.

Задание в мл/мин: чем режим расхода отличается от регулировки оборотов

У обычного перистальтического насоса на экране обороты, а расход оператор считает сам: объём одного оборота трубки, умноженный на скорость. Каждая смена трубки или головы — новый пересчёт, а после износа трубки фактический расход тихо уходит от расчётного. В режиме расхода насос НС-ПЛ хранит калибровочный коэффициент для установленной трубки и сам переводит заданные мл/мин в обороты: методика записывается в единицах, которые понятны в журнале и регламенте, а не в оборотах конкретного привода. Накопление расхода даёт суммарный объём за серию или смену — для баланса реагентов и отчёта по партии. Точность ±0.2 % достигается после калибровки на рабочей трубке: перекачать известный объём, ввести фактическое значение, и насос пересчитает коэффициент. Простое дозирование без таймера позволяет выдать заданный объём по команде — как разовую дозу — не переходя на отдельную дозирующую модель; если же нужны серии доз с интервалом и числом повторов, это задача КАДАММ НС-П100.

45 дБ рядом с рабочим местом

Шум перистальтического насоса складывается из двигателя, редуктора и ударов роликов по трубке. В НС-ПЛ привод работает с интеллектуальным терморегулированием, и паспортный уровень шума составляет 45 дБ — это уровень тихого разговора, при котором насос можно поставить на столе аналитика, рядом с весами или в помещении, где одновременно идут несколько процессов. Для хроматографических и микробиологических лабораторий это не удобство, а условие: там насос работает часами, и его шум складывается с шумом остального оборудования. Из перистальтических насосов КАДАММ паспортный уровень шума заявлен только у этой карточки; для остальных серий он в источнике не приводится.

НС-ПЛ на фоне соседей: ряд 1, ряд 2 и НС-П.3

Платформа у НС-ПЛ общая с регулируемыми КАДАММ НС-П.2 и дозирующими НС-П100 ряда 2: те же корпус ABS 261×180×197 мм, масса 4.5–4.9 кг, мощность менее 30–50 Вт, интерфейсы и головы. Отличие от НС-П.2 — режим расхода, накопление объёма, точность ±0.2 % вместо ±0.5 %, цветной LCD с сенсорной панелью вместо LCD 128×32 и заявленные 45 дБ; отличие от НС-П100 — подача в мл/мин и накопление вместо счётного дозирования с интервалом и педалью. В первом ряду режим расхода есть у дозирующих КАДАММ НС-ПД в корпусе SUS304 с LCD 4.3″, программами на 30 шагов, Wi-Fi и печатью — они тяжелее (4.8–5.5 кг), потребляют до 60 Вт и дают меньший верхний расход у 300 и 600 об/мин (1690 и 2900 мл/мин); регулируемые НС-П ряда 1 режима расхода не имеют. Второй ряд с режимом расхода — КАДАММ НС-П.3 — построен на других головах YZ1515 и YZ2515, с графическим LCD 128×32, питанием 90–265 В и массой 2.35–3.5 кг: он легче и компактнее, но без сенсорной панели, без заявленной точности и с меньшим верхним расходом 570–2280 мл/мин. Итог: НС-ПЛ — выбор для подачи в мл/мин с накоплением объёма, точностью ±0.2 % и тихой работой на столе.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтические насосы КАДАММ НС-П100Л, НС-П300Л и НС-П600Л поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Среда контактирует только с трубкой, поэтому химическая стойкость определяется её материалом; корпус ABS и голова остаются сухими. Степень защиты IP31 — защита от предметов крупнее 2.5 мм и вертикально падающих капель: насос ставится на столе или полке, не под брызгами и не в мойке. Паспортный уровень шума 45 дБ позволяет размещать насос в рабочей зоне персонала без дополнительных мер. Насосы не являются взрывозащищёнными: при подаче легковоспламеняющихся жидкостей привод размещают вне зоны паров, трубку прокладывают через вытяжной шкаф.

• Электробезопасность — питание 100–240 В, 50/60 Гц, потребление менее 30–50 Вт — обычная розетка с заземлением; работа от источника бесперебойного питания допустима.
• Химическая стойкость — по материалу трубки: силикон — водные и спиртовые среды, BPT и PharMed — щёлочи и ресурс, внутренний слой PTFE — растворители; корпус ABS беречь от пролива.
• Механическая безопасность — трубку заправлять при остановленном приводе; прижим закрыт до пуска; ролики вращаются до 600 об/мин.
• Давление в линии — объёмный насос при закрытом выходе поднимает давление до разрыва трубки — на нагнетании байпас, сброс или датчик давления на дискретный вход.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Допустимое противодавление для конкретной головы и ресурс трубок в источнике не приводятся — уточняйте у менеджера при заказе.

Насос с режимом расхода вводится в работу за час: привод в сборе, голова и трубка ставятся без инструмента, калибровка занимает одну прокачку известного объёма. Порядок первого запуска для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — основной расходник; контроль зоны роликов при каждой смене среды; замена при расхождении показаний расхода с контрольным замером.
• Калибровка — повторять после замены трубки, смены среды и противодавления; для непрерывных процессов — контрольный замер в начале смены.
• Голова — очищать ролики и ложе от пыли и пролива; при простое открывать прижим, чтобы трубка не сплющивалась.
• Корпус и панель — протирать влажной салфеткой с нейтральным средством; растворители с ABS и сенсорной панели удалять сразу.
• Счётчик объёма — обнулять перед каждой партией; при записи в журнал фиксировать трубку и дату калибровки.
