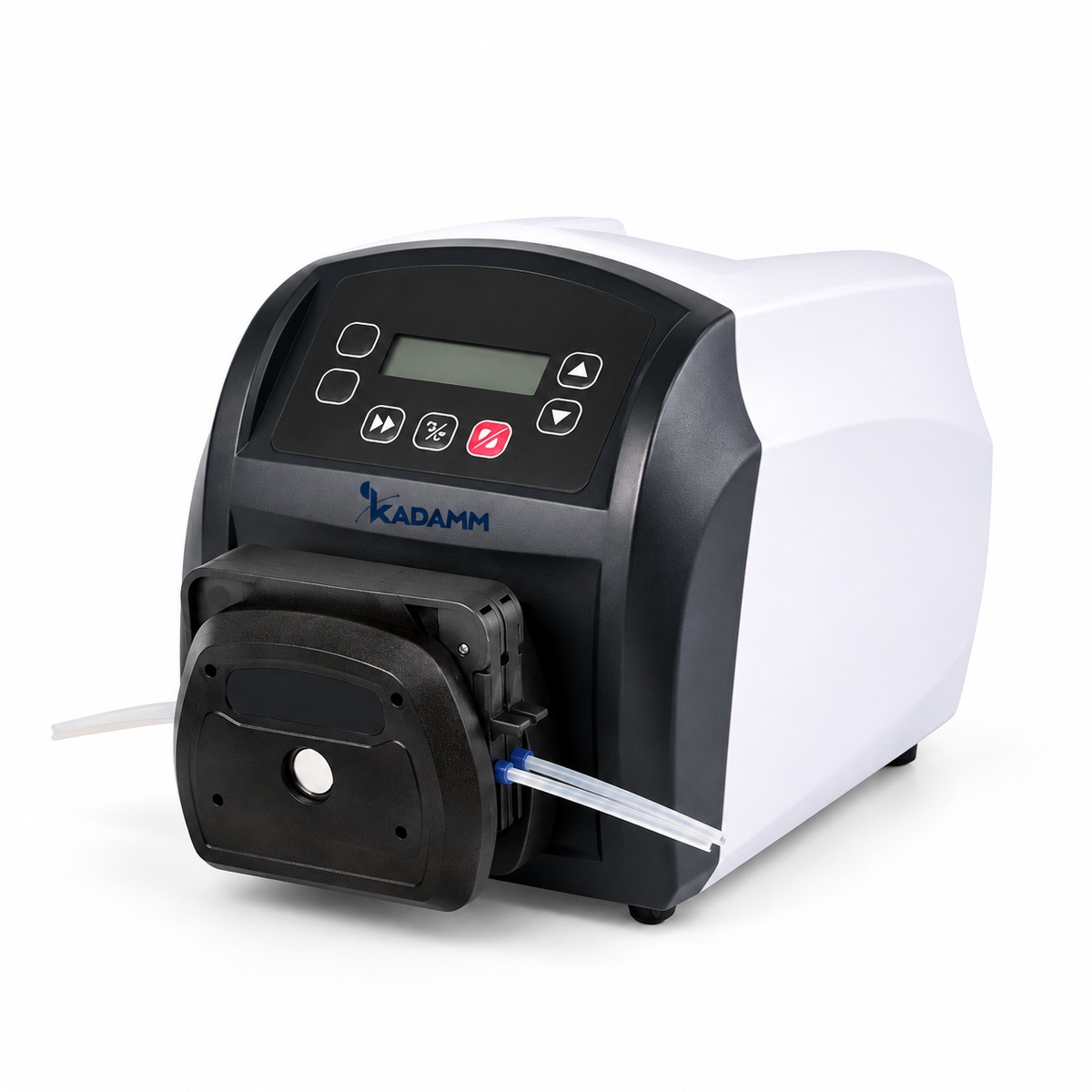

КАДАММ НС-П.2 — перистальтический насос регулируемый, до 3000 мл/мин

КАДАММ НС-П.2 — настольные перистальтические насосы второго ряда с плавной регулировкой скорости и сменными головами: три привода на 0.1–150, 0.1–350 и 0.1–600 об/мин закрывают расход от 0.0001 до 3000 мл/мин. Жидкость проходит только по трубке, зажатой роликами головы, и не касается ни ротора, ни корпуса — поэтому один и тот же насос перекачивает стерильную среду, кислоту, суспензию катализатора и вязкий раствор полимера, а смена продукта сводится к смене трубки. Привод в корпусе ABS размером 261×180×197 мм весит 4.5–4.9 кг, потребляет менее 30–50 Вт и питается от сети 100–240 В, 50/60 Гц; скорость и режим показывает LCD 128×32, внешнее управление ведётся по RS485/Modbus, дискретным уровнем 5/12 В и аналоговым сигналом 0–5 В. Степень защиты IP31, в комплекте один шланг длиной 2 м.

Три привода на 150, 350 и 600 об/мин: состав ряда 2

КАДАММ НС-П100.2 — привод на 0.1–150 об/мин и расход 0.0001–720 мл/мин, единственный в ряду, на который ставятся малорасходные головы DG/DS на 1, 2 или 4 канала с подачей 0.00016–49 мл/мин на канал и головы DT10 на 1–2 канала; с головой YZ15T на 1–2 канала он даёт 0.005–641 мл/мин, с головой YT25 на один канал — 0.024–750 мл/мин. КАДАММ НС-П300.2 — 0.1–350 об/мин и 0.005–1750 мл/мин: YZ15T на 1–2 канала до 1495 мл/мин, YT25 до 1750 мл/мин. КАДАММ НС-П600.2 — 0.1–600 об/мин и 0.006–3000 мл/мин: YZ15T до 2562 мл/мин, YT25 до 3000 мл/мин. Разрешение задания скорости у всех трёх — 0.1 об/мин до 100 об/мин и 1 об/мин в диапазоне 100–600 об/мин. Мощность растёт вместе с оборотами: менее 30, 40 и 50 Вт, масса привода — 4.5, 4.7 и 4.9 кг; корпус, дисплей, интерфейсы, питание и габариты у трёх типоразмеров общие, поэтому переход на соседний привод не меняет ни место на столе, ни схему подключения к контроллеру.

Расход равен оборотам, умноженным на объём трубки

Перистальтический насос — объёмная машина: за один оборот ротора ролики проталкивают по трубке фиксированный объём, который определяется внутренним диаметром трубки и геометрией головы. Отсюда простое правило подбора: нужный расход делится на объём одного оборота для выбранной трубки, и результат должен лечь в середину диапазона привода, а не на его край. Например, подача 500 мл/мин на голове YT25 укладывается в НС-П100.2 при оборотах, близких к максимуму, а на НС-П300.2 достигается на средних оборотах с запасом на рост противодавления и износ трубки. Минимальные расходы, напротив, получают не самыми малыми оборотами, а самой тонкой трубкой: DG/DS на НС-П100.2 дают 0.00016 мл/мин там, где толстая трубка на 0.1 об/мин уже не обеспечит равномерности. Паспортная точность ряда после калибровки — ±0.5 %; калибровка выполняется по фактически перекачанному объёму и повторяется при смене трубки, потому что объём оборота плывёт вместе с её упругостью.

Внешнее управление: Modbus, дискретный уровень и аналоговый сигнал

Все три насоса управляются с панели и извне. Порт RS485 с протоколом Modbus включает насос в сеть реакторного стенда или установки: скорость, пуск, стоп и направление задаются из SCADA или контроллера, состояние читается тем же каналом. Дискретный вход рассчитан на уровень 5/12 В (24 В — опция) для пуска и остановки от реле, датчика уровня или таймера; аналоговый вход 0–5 В (0–10 В и 4–20 мА — опция) позволяет вести расход от регулятора pH или температуры пропорционально сигналу. Тип аналогового сигнала переключается с панели без перепайки и перемычек. Отложенный пуск и стоп запускают подачу по расписанию, память состояния возвращает насос в прежний режим после пропадания питания, а приложение для дистанционного управления и мониторинга поставляется по запросу.

Ряд 2 против ряда 1: где НС-П.2 выигрывает, а где уступает

Первый ряд КАДАММ НС-П построен на тех же трёх скоростях 150/350/600 об/мин, но в корпусе из нержавеющей стали SUS304 массой 4.9–5.5 кг, с потребляемой мощностью до 60 Вт и паспортной точностью ±0.2 %; у него есть таймер дозирования 0.1–999 с/мин/ч/сут с паузой и счётчиком циклов, обратное всасывание 0–720° против капли на срезе трубки, разъём DB15 и выход состояния 0–5 В. Ряд 2 легче на 0.4–0.6 кг, потребляет на 10 Вт меньше на каждом типоразмере, даёт на 60–110 мл/мин больший верхний расход у 300 и 600 об/мин и штатно предлагает пять типов голов, включая многоканальные DG/DS и DT10 на младшем приводе; тип управляющего сигнала здесь переключается с панели. Платой за это стали точность ±0.5 % вместо ±0.2 % и корпус ABS, который хуже переносит пролитые растворители, чем сталь. Итог честный: НС-П.2 — для перекачки и подачи по времени, где важнее цена, масса и гибкость по головам; для счётного дозирования с таймером и точностью ±0.2 % берите НС-П или дозирующие КАДАММ НС-П100 ряда 2; если нужно вести подачу в мл/мин с накоплением объёма — КАДАММ НС-ПЛ на той же платформе.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтические насосы КАДАММ НС-П100.2, НС-П300.2 и НС-П600.2 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Перекачиваемая среда контактирует только с трубкой, поэтому химическая стойкость насоса определяется материалом трубки, а не привода: корпус ABS и голова не смачиваются продуктом. Степень защиты IP31 означает защиту от твёрдых предметов крупнее 2.5 мм и от вертикально падающих капель — насос ставится на столе или полке, но не под брызгами и не в мойке. Насосы не являются взрывозащищёнными и предназначены для обычных лабораторных помещений; при перекачке легковоспламеняющихся жидкостей привод размещают вне зоны паров, а трубку прокладывают через вытяжной шкаф.

• Электробезопасность — питание 100–240 В, 50/60 Гц, потребление менее 30–50 Вт — обычная розетка с заземлением; работа от источника бесперебойного питания допустима.
• Химическая стойкость — определяется трубкой: силикон — водные и спиртовые среды, BPT и PharMed — щёлочи и длительный ресурс, трубки с внутренним слоем PTFE — агрессивные растворители; корпус ABS беречь от пролива растворителей.
• Механическая безопасность — ролики головы вращаются до 600 об/мин: трубку заправлять при остановленном приводе, прижим закрывать до пуска.
• Давление в линии — перистальтический насос создаёт давление до разрыва трубки, если линия перекрыта: на выходе не ставить закрытых кранов без байпаса или датчика давления.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Уровень шума, допустимое противодавление для конкретной головы и ресурс трубок в источнике не приводятся — уточняйте у менеджера при заказе.

Насос ряда 2 вводится в работу за час силами лаборатории: привод поставляется в сборе, голова и трубка ставятся без инструмента, из внешней обвязки нужны только линии всасывания и нагнетания. Порядок первого запуска одинаков для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — основной расходник: осмотр на выработку в зоне роликов при каждой смене среды; замена при падении расхода после калибровки или появлении матового следа.
• Голова — ролики и ложе трубки очищать от пыли и следов пролива; при длительном простое открывать прижим, чтобы трубка не деформировалась.
• Корпус ABS — протирать влажной салфеткой с нейтральным моющим средством; пролитые растворители удалять сразу.
• Калибровка — повторять после замены трубки, при смене среды и при изменении противодавления в линии.
• Интерфейсы — проверять затяжку клемм RS485 и сигнальных кабелей; адрес Modbus и тип аналогового сигнала — в настройках панели.
