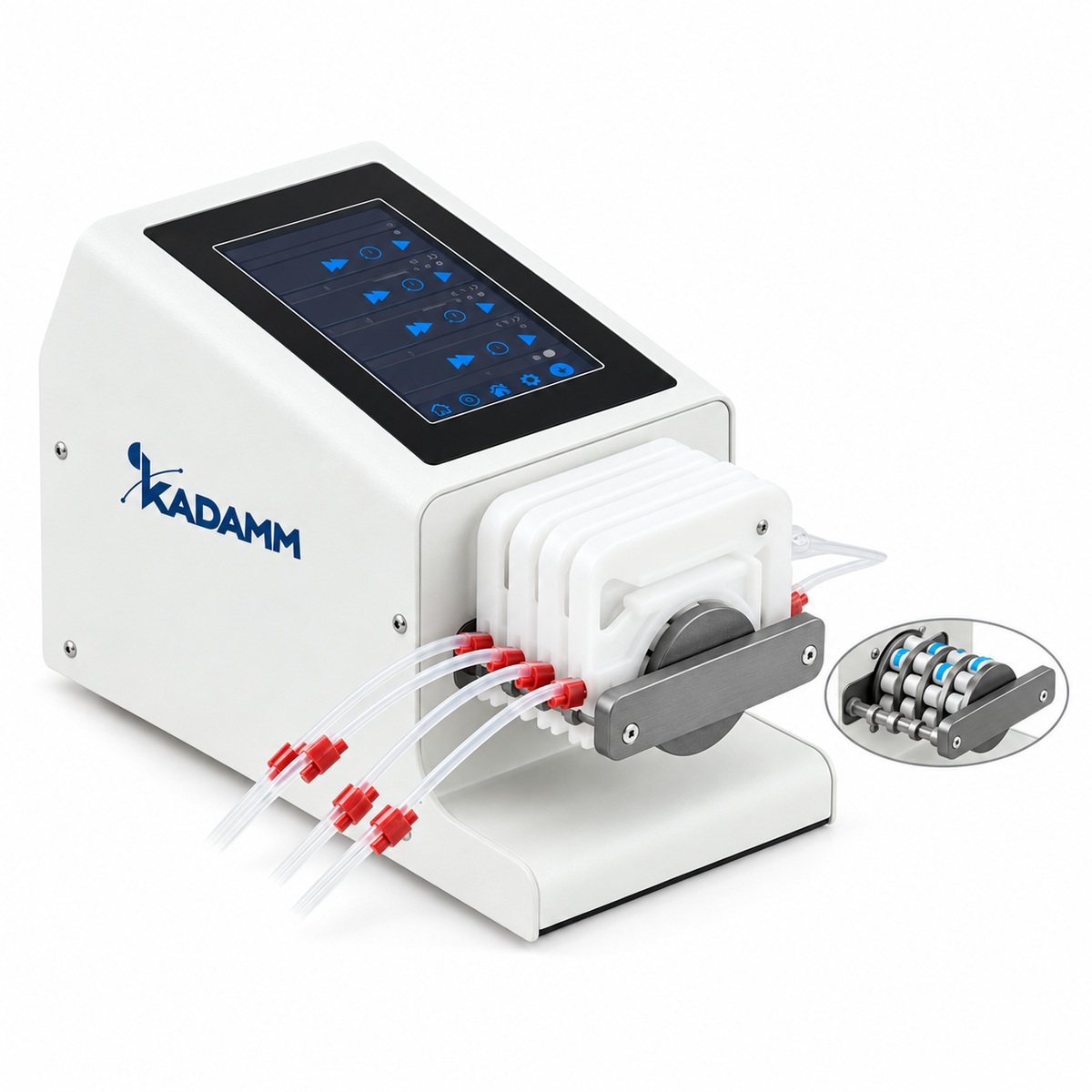

КАДАММ НС-П150 — перистальтический насос многоканальный, 2–4 независимых канала

КАДАММ НС-П150 — компактные многоканальные перистальтические насосы малых расходов: 2, 3 или 4 канала в одном корпусе 252.5×126×165 мм с приводом 0.1–150 об/мин и разрешением задания 0.01 об/мин. Расход каждого канала определяется типоразмером трубки: 0.0013–2 мл/мин на трубке 0.5×0.8 мм, 0.006–9 мл/мин на 1×1 мм, 0.022–33 мл/мин на 2×1 мм и 0.032–48 мл/мин на 3×1 мм. Потребляемая мощность 65 Вт, питание 100–240 В, 50/60 Гц, корпус IP31; масса нетто 2.3, 3.3 и 4.35 кг для двух-, трёх- и четырёхканального исполнения. Насосы предназначены для подачи реагентов, титрантов, питательных сред и проб в микролитровом и миллилитровом диапазоне туда, где нужны несколько потоков сразу, а сменные головы и большие расходы не требуются.

Состав ряда: 2, 3 и 4 канала в одном корпусе

Ряд состоит из трёх артикулов, различающихся только числом каналов и массой. КАДАММ НС-П150-2 — два канала, 2.3 кг нетто (5 кг брутто); КАДАММ НС-П150-3 — три канала, 3.3 кг (6 кг); КАДАММ НС-П150-4 — четыре канала, 4.35 кг (7 кг). Габариты 252.5×126×165 мм, привод 0.1–150 об/мин, потребление 65 Вт, диапазоны расхода по трубкам, таймер и циклы у всех трёх одинаковы. Каналы независимые — каждый несёт свою трубку и свою среду, потоки не смешиваются и не контактируют с механикой насоса. Прирост массы около килограмма на канал отражает добавление механики канала, а не увеличение корпуса: на столе четырёхканальный насос занимает столько же места, сколько двухканальный.

Как выбрать число каналов

Число каналов берётся по числу потоков, которые должны работать от одного прибора, с учётом того, что переделать двух- в четырёхканальный потом не получится. Два канала — классическая пара «подача — отбор»: подпитка ферментёра и отбор культуральной жидкости, подача пробы и слив, реагент и промывочный раствор. Три канала — подача среды плюс два титранта (кислота и щёлочь) для pH-статирования, или три реагента в проточный анализатор. Четыре канала — четыре параллельных эксперимента с одной средой, четыре точки отбора или полный набор для проточной ячейки: элюент, реагент, проба и промывка. Если потоков больше четырёх или нужен расход в литрах в минуту, смотрите насос с несколькими головами КАДАММ НС-ПМ; если один канал, но с точностью микродозирования по объёму, — шприцевые КАДАММ НС-Ш.

Трубка задаёт расход: четыре типоразмера от 1.3 мкл/мин до 48 мл/мин

Расход перистальтического насоса равен объёму, вытесняемому за один оборот, умноженному на обороты; объём за оборот задаётся сечением трубки. Отсюда четыре рабочих диапазона НС-П150 при одних и тех же 0.1–150 об/мин: трубка 0.5×0.8 мм даёт 0.0013–2 мл/мин, 1×1 мм — 0.006–9 мл/мин, 2×1 мм — 0.022–33 мл/мин, 3×1 мм — 0.032–48 мл/мин. Каналы могут нести трубки разных типоразмеров: при общих оборотах это даёт фиксированную пропорцию расходов между каналами, например 1 : 4.5 для трубок 0.5×0.8 и 1×1 мм на верхней границе. Разрешение задания 0.01 об/мин означает, что на трубке 0.5×0.8 мм расход меняется шагами порядка сотых долей микролитра в минуту в нижней части диапазона — этого достаточно для подпитки культур и подачи титранта каплями. Материал трубки выбирается под среду; силиконовая подходит для водных растворов и питательных сред.

Таймер до 999.9 ч и циклы до 65 535

Помимо непрерывной подачи насос работает по времени: таймер задаётся от 0.1 с до 999.9 ч, число циклов — от 0 до 65 535, где 0 означает бесконечное повторение. Так реализуется периодическая подпитка (например, порция раз в несколько часов в течение недели), импульсная подача реагента в проточный анализатор и отбор проб через равные промежутки без внешнего контроллера. Режим дозирования по объёму также предусмотрен; параметры дисплея и интерфейсов дистанционного управления в паспорте ряда не детализированы — уточняйте у менеджера при заказе, если насос должен работать от внешнего сигнала.

Соседи по серии

НС-П150 — самый компактный многоканальный насос серии; его ниша — микро- и миллилитровые расходы на 2–4 линии. Для одноканальной работы на сменных головах YZ и DG с дозированием по 9 наборам — КАДАММ НС-ПГ; для многоканальных голов DG/DS на 1, 2 и 4 канала с расходом до 3 л/мин — КАДАММ НС-П.2; для подачи реагентов в настольные рубашечные реакторы КАДАММ РЕА-РН с сенсорной панелью НС-П150 удобен как насос двух или трёх реагентов в одну горловину.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Многоканальные перистальтические насосы КАДАММ НС-П150 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Каждый канал изолирован собственной трубкой, среда не контактирует с роликами и корпусом, поэтому химическая стойкость определяется материалом трубки, а перекрёстного загрязнения между каналами нет. Корпус IP31 защищён от вертикально падающих капель и не предназначен для мойки струёй. Насос не является взрывозащищённым; при работе с легковоспламеняющимися жидкостями прибор размещают вне взрывоопасной зоны и подводят к среде только трубки.

• Электробезопасность — питание 100–240 В, 50/60 Гц, потребление 65 Вт — розетка с заземлением.
• Защита корпуса — IP31: вертикально падающие капли и предметы крупнее 2.5 мм; не размещать под точками пролива.
• Химическая стойкость — определяется трубкой каждого канала; силикон для водных и питательных сред, стойкие материалы — под среду.
• Механическая безопасность — укладка и замена трубок при остановленном приводе; каналы закрыты крышками перед пуском.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы — по запросу.

Тип дисплея, интерфейсы дистанционного управления, диапазон дозирования по объёму и точность после калибровки — в паспорте конкретной поставки; уточняйте у менеджера.

НС-П150 запускается за час силами лаборатории: насос поставляется в сборе, из подготовки — трубки под каждый канал и калибровка. Порядок первого запуска одинаков для 2-, 3- и 4-канального исполнения:

Обслуживание в процессе эксплуатации

• Трубки — менять по ресурсу и при падении расхода; каналы одной среды — комплектом, чтобы сохранить пропорцию.
• Ролики и ложе — проверять чистоту; среда в ложе — признак разрыва трубки, канал остановить и заменить трубку.
• Калибровка — повторять после замены трубок, при смене среды и после длительной работы на высоких оборотах.
• Корпус — протирка без абразивов и растворителей; вентиляционные отверстия свободны.
• Стерильные линии — трубки и соединения автоклавировать по регламенту методики; насос при этом не разбирается.
