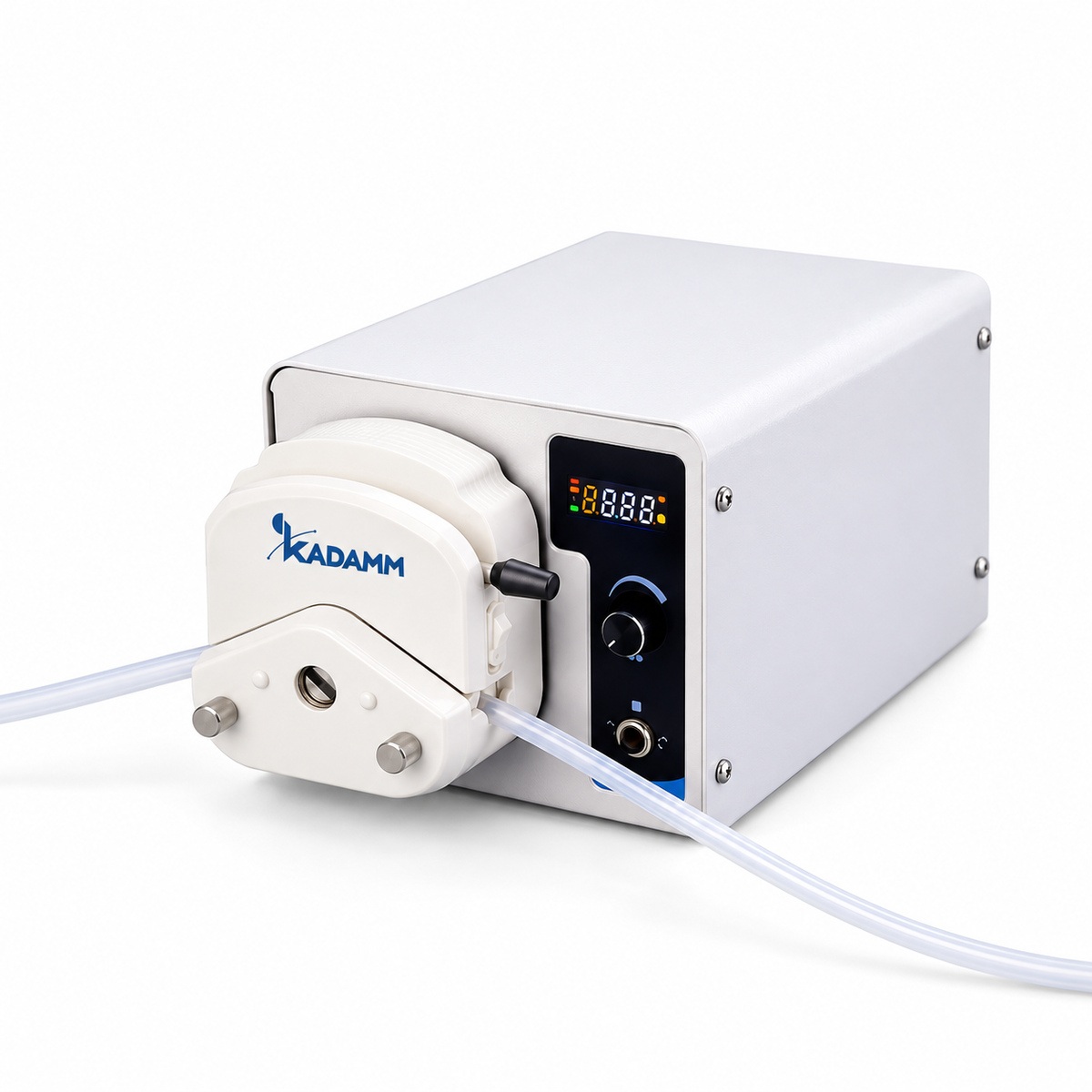

КАДАММ НС-ПГ — перистальтический насос лабораторный, сменная головка, до 2280 мл/мин

КАДАММ НС-ПГ — перистальтические насосы, построенные как привод под сменные головы YZ1515X, YZ2515X и DG: голова снимается вместе с трубкой, и тот же привод за минуту переходит с подачи 2 л/мин на микродозирование в несколько каналов или на другую среду без промывки. Ряд состоит из трёх типоразмеров — КАДАММ НС-П100Г до 100 об/мин, НС-П300Г до 300 об/мин и НС-П600Г до 600 об/мин, — все с реверсом, разрешением 0.1 об/мин по всему диапазону и точностью ±0.5 % после калибровки. Управление — с LCD с сенсорной панелью, внешне — по RS485/Modbus, аналогу 0–5 В / 0–10 В / 4–20 мА и педалью. Цельный корпус из нержавеющей стали размером 212×140×240 мм, масса 6–6.9 кг брутто, мощность 22–50 Вт, питание 110/220 В ±10 %. В комплекте — шланг 2 м.

Привод и голова как отдельные узлы: YZ1515X, YZ2515X, DG

В НС-ПГ привод — это двигатель, электроника и панель; всё, что определяет расход, находится в съёмной голове. Голова YZ1515X под трубки меньшего сечения на КАДАММ НС-П100Г даёт 0.007–380 мл/мин, на НС-П300Г — 0.007–1140 мл/мин, на НС-П600Г — 0.007–2280 мл/мин. Голова YZ2515X под трубки большего сечения — 0.17–290, 0.17–870 и 0.17–1740 мл/мин соответственно. Обе выпускаются и в сдвоенном варианте: две головы на одном валу подают два потока с одной скоростью. Головы DG-1, DG-2 и DG-4 на 1, 2 и 4 канала доступны для младшего типоразмера НС-П100Г и предназначены для микрорасхода: с 6 роликами — 0.002–36 мл/мин на канал, с 10 роликами — 0.0015–27 мл/мин. Так один привод покрывает диапазон от 1.5 мкл/мин до 2.28 л/мин, а лаборатория держит на полке набор голов с уложенными трубками под каждую среду. Расход перистальтического насоса — это объём, прокатываемый за оборот, умноженный на обороты, поэтому паспортные границы указаны по головам, а для конкретной трубки уточняются калибровкой.

Головы DG на 6 и 10 роликах: микрорасход и несколько каналов

Голова DG отличается от YZ числом роликов и тонкими трубками, уложенными в кассету. Шесть роликов дают 0.002–36 мл/мин на канал, десять — 0.0015–27 мл/мин: чем больше роликов, тем меньше объём между двумя пережатиями и тем ниже пульсация потока, что важно при подаче на детектор, в микрореактор или в проточную ячейку. Каналы DG-2 и DG-4 работают от одного ротора, поэтому потоки в них строго синхронны — это нужно при подаче двух реагентов в постоянном соотношении, при отборе и возврате среды из культурального сосуда или при промывке нескольких линий. На НС-П100Г с нижней границей 0.1 об/мин и разрешением 0.1 многоканальная голова DG превращает насос в микродозатор, которому не нужны шприцы: трубка автоклавируется, а объём подачи не ограничен объёмом шприца. Для независимых скоростей по каналам предназначен КАДАММ НС-П150 с 2–4 отдельными приводами.

Реверс, обратное всасывание 10–720° и 9 наборов дозирования

Все три типоразмера реверсивные: смена направления с панели или по внешнему сигналу используется для отбора и возврата пробы, опорожнения линии и прокачки в обе стороны через один тракт. Обратное всасывание после остановки настраивается по углу 10–720° и по скорости — до 100 об/мин у НС-П100Г и до 300 об/мин у старших типоразмеров: ротор втягивает каплю с конца трубки, и при наполнении флаконов или дозировании в открытый сосуд наконечник остаётся чистым. Девять наборов данных дозирования хранят объём, расход и калибровку под разные задачи; переключение между ними занимает секунды. Встроенная калибровка расхода приводит паспортный диапазон головы к реальному объёму оборота на вашей трубке, среде и противодавлении — после неё насос выдерживает ±0.5 %. Блокировка экрана защищает уставку от случайного касания; педаль в списке интерфейсов позволяет запускать и останавливать подачу, не отрывая рук от посуды, — удобно при розливе и отборе проб.

Сменная голова в практике: смена среды без промывки

Главный сценарий, ради которого выбирают НС-ПГ, — несколько сред на одном рабочем месте. Кислота, буфер и культуральная среда живут каждая в своей голове со своей трубкой: голова снимается, ставится следующая, насос продолжает работу, а перекрёстное загрязнение исключено конструктивно — привод со средой не контактирует. Материал трубки в каждой голове — по среде: силикон для водных растворов и стерильной работы, BPT и PharMed для длительной непрерывной подачи, трубки с внутренним слоем PTFE для растворителей и концентрированных кислот. Цельный корпус из нержавеющей стали переносит влажную уборку и брызги реагентов на участке розлива. Кроме исполнения с сенсорной панелью, на тех же головах выпускаются исполнение с режимом по расходу на LCD с теми же характеристиками и исполнение с LED-индикацией в меньшем корпусе — 234×154×143 мм и 5.15 кг брутто для НС-П100Г и НС-П300Г, 254×184×150 мм и 5.8 кг брутто для НС-П600Г; они заказываются как конфигурация того же артикула.

Как подобрать насос по голове и трубке

Определите диапазон расходов и число потоков, затем выберите голову: DG на 1–4 канала для микролитров и миллилитров в минуту с малой пульсацией, YZ1515X для дозирования и подачи реагента от капель до литров, YZ2515X для перекачки с трубкой большего сечения. Типоразмер привода — по верхней границе: НС-П100Г для микродозирования и DG, НС-П300Г для большинства лабораторных задач до 1.14 л/мин, НС-П600Г для перелива и наполнения до 2.28 л/мин. Расход должен достигаться на 30–70 % максимальных оборотов — запас на регулировку и ресурс трубки. Если сменные головы не нужны, а важны корпус SUS304 и таймер с циклами, смотрите КАДАММ НС-П; дозы по объёму до 9999 л и программы 30 шагов — КАДАММ НС-ПД; головы KZ25 с расходом до 6 л/мин и энкодер — КАДАММ НС-ПБ; режим по расходу с накоплением объёма на тех же головах YZ/DG в компактном корпусе — КАДАММ НС-П ряд 3. Микролитровые дозы с точностью выше 0.35 % — задача шприцевых насосов КАДАММ НС-Ш.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтические насосы КАДАММ НС-ПГ поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Среда контактирует только с трубкой внутри сменной головы; стерильность и химическая стойкость обеспечиваются выбором трубки — силикон, BPT, PharMed или трубки с внутренним слоем PTFE — и её обработкой. Сменная голова снимается с уложенной трубкой, поэтому среда не попадает на привод и при замене; при разрыве трубки голова промывается отдельно от корпуса. Цельный корпус из нержавеющей стали рассчитан на брызги и влажную уборку. Насос не является взрывозащищённым: при перекачке легковоспламеняющихся жидкостей привод размещают вне взрывоопасной зоны, а трубку заводят в вытяжной шкаф.

• Электробезопасность — питание 110/220 В ±10 %, 50/60 Гц, мощность 22, 35 или 50 Вт — обычная розетка с заземлением.
• Химическая стойкость — определяется трубкой в голове; привод, панель и корпус со средой не контактируют.
• Безопасность процесса — пуск/стоп по RS485/Modbus, аналогу или педалью; реверс для опорожнения линии; обратное всасывание против подтекания.
• Защита уставки — блокировка экрана сенсорной панели; 9 наборов дозирования хранят проверенные методики.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Масса нетто, степень защиты корпуса, уровень шума и допустимое противодавление по головам и трубкам — в паспорте конкретной поставки; уточняйте у менеджера.

НС-ПГ вводится в работу за час силами лаборатории: настольный привод, одна или несколько голов с трубками и, при интеграции, кабель управления или педаль. Порядок первого запуска общий для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубки — регулярный расходник: осмотр на плоский участок и помутнение, сдвиг на свежий участок, замена по ресурсу; в DG менять все трубки кассеты одновременно; после замены — калибровка.
• Головы — хранение с ослабленным прижимом; промывка отдельно от привода при разрыве трубки; ролики без смазки.
• Калибровка — на каждой голове при смене трубки или среды; контрольный отбор порции раз в смену при дозировании.
• Корпус и панель — протирка влажной салфеткой; сенсорная панель — без абразивов; брызги на цельный корпус из нержавеющей стали допустимы.
• Интерфейсы и педаль — проверка разъёмов RS485 и педали; при переносе насоса между установками — сверка адреса Modbus.
