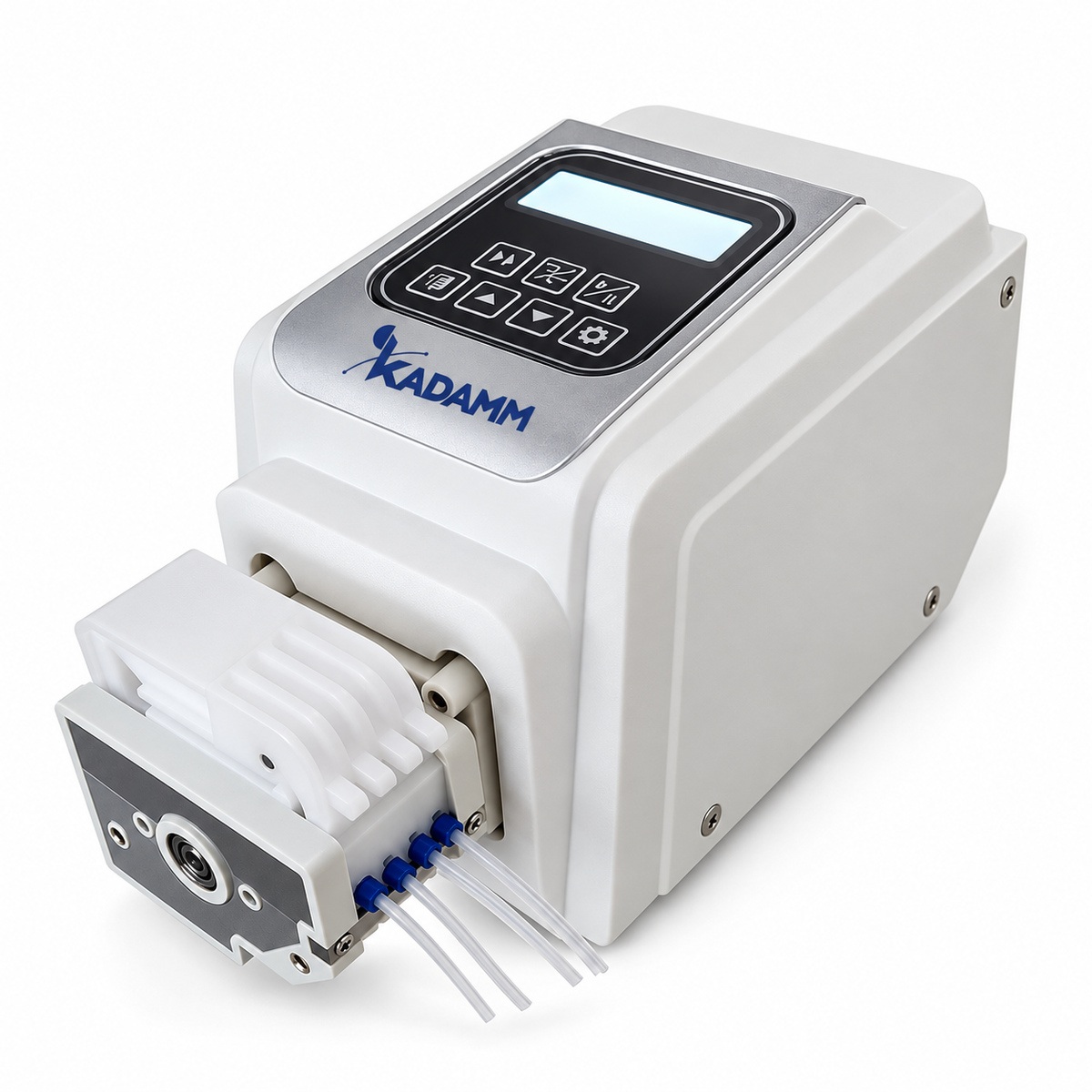

КАДАММ НС-П.3 — перистальтический насос с дисплеем LCD и режимом расхода, до 2280 мл/мин

КАДАММ НС-П.3 — компактные перистальтические насосы с режимом расхода и графическим LCD 128×32 на головах YZ1515, YZ2515 и DG: три привода на 0.1–150, 0.1–350 и 0.1–600 об/мин с расходом до 570, 1330 и 2280 мл/мин. Насос задаёт и показывает подачу в мл/мин с разрешением 0.001 мл/мин и скорость с разрешением 0.1 об/мин, потребляет менее 30 Вт на любом типоразмере и питается от сети 90–265 В, 50/60 Гц — с запасом на просадки и нестабильные сети. Младший привод НС-П100Л.2 умещается в 138×153×220 мм при массе 2.35 кг без головы; средний и старший — 290×200×206 мм и 3.5 кг. Управление — с панели кнопками или энкодером, извне — по RS485, дискретным сигналом пуска, остановки и направления и сигналом скорости 0–5 В, 0–10 В, 4–20 мА или частотой 0–10 кГц. Жидкость проходит только по трубке, зажатой роликами: стерильные, агрессивные и абразивные среды перекачиваются без контакта с механикой. Степень защиты IP31.

Состав ряда: от 2.35 кг на столе до 2.3 л/мин

КАДАММ НС-П100Л.2 — привод 0.1–150 об/мин, расход 0.0025–570 мл/мин: с одноканальной головой YZ1515 до 570 мл/мин, с YZ2515 — 0.17–405 мл/мин, с малорасходными головами DG-1/2/4 на 1, 2 и 4 канала — 0.0025–48 или 0.002–32 мл/мин на канал в зависимости от исполнения головы. Это единственный в ряду многоканальный привод и самый компактный: 138×153×220 мм, 2.35 кг, кнопочная регулировка. КАДАММ НС-П300Л.2 — 0.1–350 об/мин и 0.0025–1330 мл/мин: YZ1515 на 1–2 канала до 1330 мл/мин, YZ2515 на 1–2 канала 0.17–933 мл/мин; корпус 290×200×206 мм, 3.5 кг, регулировка энкодером. КАДАММ НС-П600Л.2 — 0.1–600 об/мин и 0.0025–2280 мл/мин: YZ1515 до 2280 мл/мин, YZ2515 до 1600 мл/мин; тот же корпус 290×200×206 мм и 3.5 кг, кнопочная регулировка. Мощность менее 30 Вт, графический LCD 128×32, интерфейсы, питание 90–265 В и разрешение по расходу 0.001 мл/мин — общие для трёх типоразмеров.

Разрешение 0.001 мл/мин: подача, которую можно записать в методику

Режим расхода переводит заданные мл/мин в обороты по калибровочному коэффициенту трубки, и здесь важна дискретность задания: 0.001 мл/мин по расходу и 0.1 об/мин по скорости означают, что подача 0.025 мл/мин на голове DG или 12.5 мл/мин на YZ1515 выставляется точно, а не ближайшим доступным шагом. Для градиентной подачи, микродозирования в проточные ячейки и испытаний расходомеров это определяет, насколько записанная в методике цифра совпадает с фактической. Калибровка выполняется по фактически перекачанному объёму на установленной трубке и повторяется при её замене: объём одного оборота зависит от внутреннего диаметра и упругости трубки, а не только от головы. Паспортная точность после калибровки в источнике для этого ряда не приводится — уточняйте у менеджера; при требовании ±0.2 % с заявленной точностью смотрите КАДАММ НС-ПЛ.

Питание 90–265 В и частотный вход 0–10 кГц

Две особенности отличают НС-П.3 от остальных перистальтических насосов КАДАММ. Первая — диапазон питания 90–265 В: насос работает от нестабильной сети, от источника бесперебойного питания и в полевых лабораториях, где напряжение просаживается ниже 100 В. Вторая — частотный вход скорости 0–10 кГц в дополнение к аналоговым 0–5 В, 0–10 В и 4–20 мА: частотный сигнал не зависит от падения напряжения на длинной линии и помех, поэтому насос уверенно управляется от контроллера, стоящего в другом конце стенда. Дискретные входы принимают пуск, остановку и направление от реле или датчика уровня; RS485 включает насос в сеть установки. Потребление менее 30 Вт у всех трёх типоразмеров, включая 600 об/мин, — следствие лёгкого привода и голов YZ1515/YZ2515 с умеренным усилием прижима.

НС-П.3 против НС-ПЛ и других серий

Родственная карточка с режимом расхода — КАДАММ НС-ПЛ: те же три скорости, но платформа ABS 261×180×197 мм массой 4.5–4.9 кг, цветной LCD с сенсорной панелью, головы YZ15T, YT25 и DG/DS с верхним расходом до 3000 мл/мин, заявленная точность ±0.2 %, 45 дБ и RS485/Modbus с дискретным уровнем 5/12 В. НС-П.3 легче на 1.4–2.2 кг, потребляет менее 30 Вт на всех типоразмерах против 30–50 Вт, питается от 90–265 В и добавляет частотный вход 0–10 кГц, но даёт меньший верхний расход (570–2280 мл/мин), не имеет сенсорной панели и заявленной точности. Головы YZ1515 и YZ2515 общие с насосами на сменных головах КАДАММ НС-ПГ и с регулировкой скорости НС-ПБ — трубки и головы этих серий взаимозаменяемы, что упрощает запас расходников в лаборатории с несколькими насосами. Регулируемые КАДАММ НС-П ряда 1 и НС-П.2 ряда 2 режима расхода не имеют; дозирующие НС-ПД и НС-П100 считают дозы, а не ведут подачу в мл/мин. Итог: НС-П.3 — выбор для компактного стенда, микрорасходов на DG, нестабильной сети и частотного управления; для точности с паспортной цифрой и расходов до 3 л/мин — НС-ПЛ.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтические насосы КАДАММ НС-П100Л.2, НС-П300Л.2 и НС-П600Л.2 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Среда контактирует только с трубкой: стойкость к кислотам, щелочам и растворителям определяется её материалом, привод и голова остаются сухими. Степень защиты IP31 — защита от предметов крупнее 2.5 мм и вертикально падающих капель; насос ставится на столе, полке или стенде, не под брызгами. Широкий диапазон питания 90–265 В снимает требования к стабилизации сети, но заземление розетки обязательно. Насосы не являются взрывозащищёнными: при подаче легковоспламеняющихся жидкостей привод размещают вне зоны паров, трубку прокладывают через вытяжной шкаф.

• Электробезопасность — питание 90–265 В, 50/60 Гц, потребление менее 30 Вт — розетка с заземлением; допускается питание от источника бесперебойного питания и нестабильной сети.
• Химическая стойкость — по материалу трубки: силикон — водные и спиртовые среды, BPT и PharMed — щёлочи и ресурс, внутренний слой PTFE — растворители; корпус беречь от пролива.
• Механическая безопасность — трубку заправлять при остановленном приводе; прижим головы закрыт до пуска; ролики вращаются до 600 об/мин.
• Давление в линии — объёмный насос при закрытом выходе поднимает давление до разрыва трубки — на нагнетании байпас, сброс или датчик давления на дискретный вход остановки.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Паспортная точность после калибровки, уровень шума, материал корпуса и допустимое противодавление для конкретной головы в источнике не приводятся — уточняйте у менеджера при заказе.

Компактный насос ряда 2 вводится в работу за полчаса: привод в сборе, голова и трубка ставятся без инструмента, калибровка — одна прокачка известного объёма. Порядок первого запуска для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — основной расходник; контроль зоны роликов при каждой смене среды; замена при расхождении расхода с контрольным замером.
• Калибровка — повторять после замены трубки, смены среды и противодавления; для непрерывной подачи — контрольный замер в начале смены.
• Голова — очищать ролики и ложе от пыли и пролива; при простое открывать прижим, чтобы трубка не сплющивалась; головы YZ1515/YZ2515 общие с НС-ПГ и НС-ПБ.
• Корпус и панель — протирать влажной салфеткой с нейтральным средством; пролитые растворители удалять сразу.
• Сигнальные линии — проверять затяжку клемм дискретных и аналоговых входов; при помехах перейти на частотный вход 0–10 кГц или 4–20 мА.
