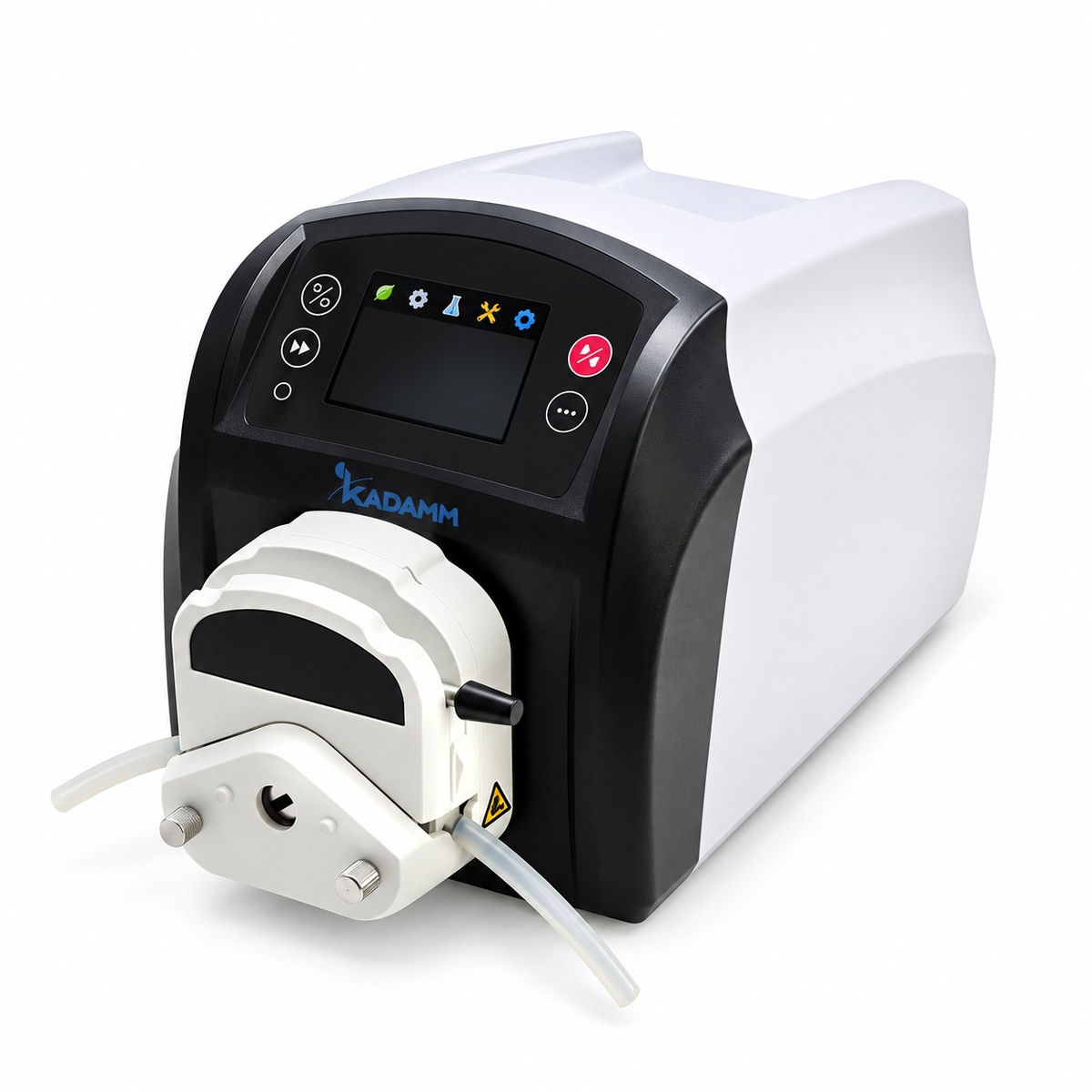

КАДАММ НС-П100 — перистальтический насос дозатор, 0.0001–3000 мл/мин

КАДАММ НС-П100 — дозирующие перистальтические насосы второго ряда: три привода на 0.1–150, 0.1–350 и 0.1–600 об/мин, которые не просто перекачивают, а отмеряют. Контроллер насоса считает дозу по углу поворота двигателя, выдаёт её заданное число раз с заданным интервалом и накапливает суммарный объём; диапазон доз — от 0.05 мл до 9999 л, число доз 1–999 или бесконечный цикл, интервал 0.1–999.9 с, мин или ч. Паспортная точность после калибровки — ±0.2 %. Жидкость движется только по трубке, зажатой роликами головы, поэтому одним насосом фасуют стерильную среду, дозируют кислоту в реактор и отмеряют суспензию, меняя между задачами только трубку. Привод в корпусе ABS 261×180×197 мм весит 4.5–4.9 кг, потребляет менее 30–50 Вт, питается от 100–240 В, управляется с цветного LCD с сенсорной панелью и кнопками, а также по RS485/Modbus, дискретным уровнем 5/12 В и аналоговым сигналом 0–5 В. Степень защиты IP31.

Состав ряда: дозы от 0.05 мл на трёх приводах

КАДАММ НС-П100Д.2 — привод 0.1–150 об/мин с расходом 0.0001–720 мл/мин; на него ставятся головы DG/DS на 1, 2 и 4 канала, YZ15T на 1–2 канала и YT25 на один канал — это единственный дозирующий насос ряда с многоканальной подачей. КАДАММ НС-П300Д.2 — 0.1–350 об/мин, 0.005–1750 мл/мин, головы YZ15T и YT25 на один канал. КАДАММ НС-П600Д.2 — 0.1–600 об/мин, 0.006–3000 мл/мин, те же одноканальные YZ15T и YT25. Разрешение задания скорости — 0.1 об/мин у всех трёх; мощность — менее 30, 40 и 50 Вт, масса привода 4.5, 4.7 и 4.9 кг при общих габаритах, дисплее, интерфейсах и питании. Дозирующая логика одинакова на всех типоразмерах: режимы по объёму, по времени и копирование, пять наборов сохранённых параметров, калибровка, накопление объёма и встроенная экспертная система настройки, которая подсказывает параметры под голову и трубку. Пуск дозы возможен с панели, от педали и по дискретному входу.

Доза по углу поворота: откуда берётся ±0.2 %

Перистальтический насос за один оборот ротора проталкивает по трубке фиксированный объём, а значит, доза — это угол поворота, умноженный на объём одного оборота. Дозирующий контроллер ряда 2 отслеживает угол поворота двигателя и останавливает ротор на нужной доле оборота, поэтому доза 0.05 мл на тонкой трубке и доза 9999 л на YT25 отсчитываются одним и тем же способом с одной и той же относительной погрешностью. Второе слагаемое точности — калибровка: объём оборота зависит от внутреннего диаметра и упругости трубки, поэтому насос калибруют по фактически отмеренному объёму на той трубке, которая будет работать, и повторяют калибровку при её замене. После этого паспортная точность составляет ±0.2 % — уровень, достаточный для приготовления титрованных растворов, фасовки образцов и подачи реагента по регламенту. Счётчик накопленного объёма показывает, сколько всего прошло через насос за серию доз или смену.

Режимы дозирования и внешний пуск

Режим по объёму задаёт дозу в миллилитрах или литрах, режим по времени — длительность подачи при заданной скорости, режим копирования воспроизводит сохранённую дозу по каждому сигналу пуска. Число повторов 1–999 (0 — бесконечно) и интервал 0.1–999.9 с/мин/ч превращают насос в автомат фасовки: оператор ставит ёмкость и нажимает педаль либо насос сам выдаёт дозы по расписанию. Пять наборов параметров хранят готовые рецепты под разные продукты и трубки. Внешнее управление ведётся по RS485/Modbus, дискретный вход рассчитан на уровень 5/12 В (24 В — опция), аналоговый — на 0–5 В, а 0–10 В и 4–20 мА поставляются опцией. Цветной LCD с сенсорной панелью показывает дозу, число повторов, скорость и накопленный объём на одном экране; кнопки дублируют основные команды для работы в перчатках.

Ряд 2 и ряд 1: чем дозирующие НС-П100 отличаются от НС-ПД

Дозирующий ряд 1 КАДАММ НС-ПД на тех же скоростях 150/350/600 об/мин выполнен в корпусе из нержавеющей стали 269×160×183 мм массой 4.8–5.5 кг, потребляет до 60 Вт и оснащён цветным LCD 4.3″; его контроллер умеет вести подачу в режиме расхода и программное дозирование до 30 шагов, имеет Wi-Fi с приложением, печать протокола по последовательному порту и обратное всасывание против капли. Ряд 2 легче на 0.3–0.6 кг, потребляет на 10 Вт меньше, даёт больший верхний расход у 300 и 600 об/мин (1750 и 3000 мл/мин против 1690 и 2900), добавляет интервал между дозами 0.1–999.9 с/мин/ч, режим копирования, контроль угла поворота, экспертную систему настройки и пуск от педали; точность ±0.2 % у обоих рядов одинакова. Чего в ряду 2 нет — режима расхода, программ на 30 шагов, Wi-Fi и печати. Поэтому для фасовки, титрования и подачи реагента по дозам НС-П100 — прямой выбор; если нужна многошаговая программа или протокол на печать, берите НС-ПД; если важнее подача в мл/мин с накоплением объёма, а счёт доз не нужен — КАДАММ НС-ПЛ на той же платформе; для простой перекачки без дозирования достаточно КАДАММ НС-П.2.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Дозирующие перистальтические насосы КАДАММ НС-П100Д.2, НС-П300Д.2 и НС-П600Д.2 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Дозируемая среда контактирует только с трубкой: стойкость к кислотам, щелочам и растворителям определяется её материалом, привод и голова остаются сухими. Степень защиты IP31 — защита от предметов крупнее 2.5 мм и вертикально падающих капель; насос устанавливают на столе или полке, не под брызгами. Насосы не являются взрывозащищёнными: при дозировании легковоспламеняющихся жидкостей привод ставят вне зоны паров, трубку проводят в вытяжной шкаф. Для метрологических задач паспортная точность ±0.2 % подтверждается калибровкой на рабочей трубке; поверка как средства измерений не предусмотрена.

• Электробезопасность — питание 100–240 В, 50/60 Гц, потребление менее 30–50 Вт — обычная розетка с заземлением; допускается питание от источника бесперебойного питания.
• Химическая стойкость — по материалу трубки: силикон для водных и спиртовых сред, BPT и PharMed для щелочей и ресурса, внутренний слой PTFE для растворителей; корпус ABS беречь от пролива.
• Механическая безопасность — трубку заправлять при остановленном приводе; прижим головы закрыт до пуска; ролики вращаются до 600 об/мин.
• Давление в линии — при закрытом выходе объёмный насос поднимает давление до разрыва трубки — на нагнетании байпас, сброс или датчик давления на дискретный вход.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Уровень шума, допустимое противодавление для конкретной головы и ресурс трубок в источнике не приводятся — уточняйте у менеджера при заказе.

Дозирующий насос ряда 2 вводится в работу за час: привод в сборе, голова и трубка ставятся без инструмента, а экспертная система настройки подсказывает параметры под выбранную трубку. Порядок первого запуска для трёх типоразмеров:

Обслуживание в процессе эксплуатации

• Трубка — основной расходник; контроль зоны роликов при каждой смене продукта; замена при уходе дозы после калибровки или матовой полосе.
• Калибровка — повторять после замены трубки, при смене среды и противодавления; для ответственных серий — контрольная доза на весах в начале смены.
• Голова — очищать ролики и ложе от пыли и пролива; при простое открывать прижим, чтобы трубка не сплющивалась.
• Корпус и панель — протирать влажной салфеткой с нейтральным средством; растворители с ABS и сенсорной панели удалять сразу.
• Рецепты — хранить в пяти наборах параметров привязку «продукт — трубка — калибровка»; при переносе рецепта на другой типоразмер калибровать заново.
