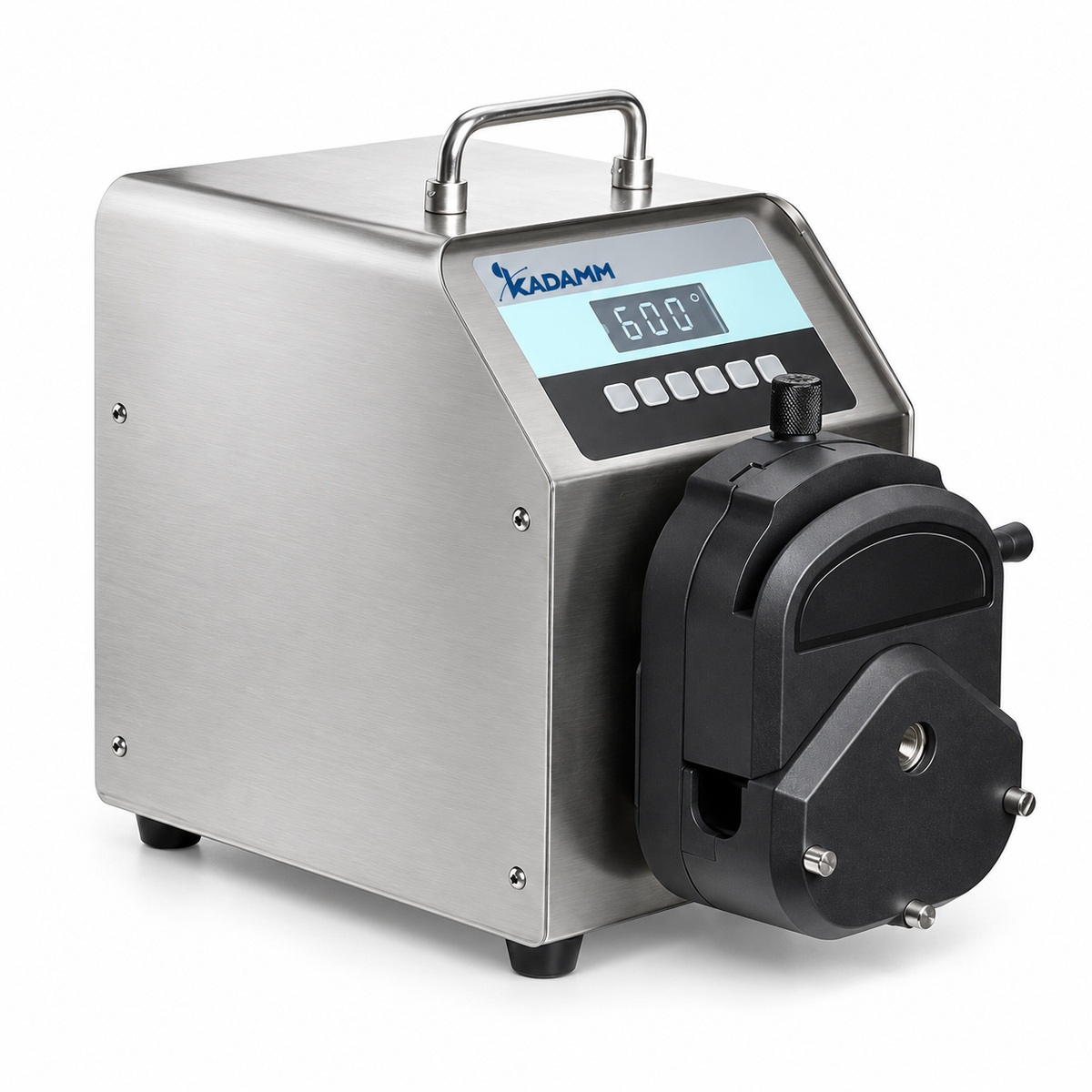

КАДАММ НС-ПБ — перистальтический насос с регулировкой скорости, до 6000 мл/мин

КАДАММ НС-ПБ — перистальтические насосы с регулированием скорости, в которых сделан упор на привод и голову, а не на панель: задание оборотов кнопками или энкодером, индикация на LCD или LED, полный набор внешних сигналов и сменные головы KZ25, YZ1515, YZ2515 с расходом до 6000 мл/мин. Ряд закрывает три ступени оборотов — КАДАММ НС-П100Б до 100 об/мин, НС-П300Б до 350 об/мин и НС-П600Б до 600 об/мин — и два конструктива. НС-П100Б — компактный одноканальный насос 232×140×145 мм массой 2.9 кг в литом пластиковом корпусе с замкнутым шаговым приводом, LCD 128×32 и точностью ±0.2 %. НС-П300Б и НС-П600Б — приводы 276×147×172 мм массой 4.85 кг без головы с LED-индикацией, энкодером и головами на 1–4 канала, к которым в старшем типоразмере добавляются исполнения большого расхода до 12 000 мл/мин и многоголовое до 8 голов. Защита у всех — IP31.

Два конструктива в одном ряду: компактный НС-П100Б и приводы НС-П300Б/600Б

КАДАММ НС-П100Б — самый лёгкий насос перистальтической серии КАДАММ: 2.9 кг, менее 30 Вт, питание 100–240 В. Замкнутый шаговый привод с обратной связью держит заданные 0.1–100 об/мин с разрешением 0.1 и обеспечивает точность ±0.2 %; расход 0.0001–480 мл/мин на одном канале. У него есть всё, что нужно настольному дозатору: таймер 0.1–999 с/мин/ч/сут с циклами 0–999, обратное всасывание 0–720°, блокировка клавиатуры, разъём DB15 с сигналами пуск/стоп и реверс 5–24 В, заданием скорости 0–5 В / 0–10 В / 4–20 мА и выходом состояния, порт RS485/Modbus; опционально — сигнализация блокировки ротора и протечки и термопринтер. КАДАММ НС-П300Б и НС-П600Б устроены иначе: это приводы под сменные головы с LED-индикацией оборотов, регулировкой энкодером и питанием 90–265 В при мощности менее 60 Вт. Скорость — 0.1–350 и 0.1–600 об/мин с разрешением 0.1 до 100 об/мин и 1 выше; интерфейс — RS485/Modbus, дискретные пуск/стоп и направление, задание скорости 0–5 В / 0–10 В / 4–20 мА или частотой 0–10 кГц. Управление с телефона предусмотрено у НС-П300Б.

Головы KZ25, YZ1515 и YZ2515: расход до 6000 мл/мин

Расход перистальтического насоса — это объём, прокатываемый головой за оборот, умноженный на обороты, поэтому у НС-П300Б и НС-П600Б он указан по головам. Голова KZ25 под толстые трубки даёт 3–3500 мл/мин на НС-П300Б и 3–6000 мл/мин на НС-П600Б — это перелив, наполнение бутылей и фильтрация. Голова YZ1515 под трубки меньшего сечения даёт 0.007–1330 и 0.007–2280 мл/мин соответственно и подходит для дозирования и подачи реагента; YZ2515 — 1.7–933 и 1.7–1600 мл/мин. Число каналов — от 1 до 4 в зависимости от головы: несколько параллельных трубок на одном роторе подают одну среду в несколько точек или несколько сред с одинаковой скоростью. Голова снимается и меняется без инструмента, так что один привод НС-П600Б покрывает диапазон от миллилитров до шести литров в минуту набором из двух–трёх голов и трубок. Материал трубки — по среде: силикон, BPT, PharMed или трубки с внутренним слоем PTFE для растворителей и кислот; голова и привод со средой не контактируют.

Регулировка энкодером, LED-индикация и внешний сигнал 0–10 кГц

У приводов НС-П300Б/600Б обороты задаются вращением энкодера — быстрым движением на сотни об/мин и точным на десятые доли; LED-индикатор читается с расстояния и под любым освещением, в отличие от матричного дисплея. Такая схема выбирается для стендов и производственных участков, где насос настраивают один раз и оставляют работать, а оператор контролирует показания издалека. Внешнее управление шире, чем у стандартного ряда: кроме аналогового задания 0–5 В / 0–10 В / 4–20 мА, добавлен частотный вход 0–10 кГц, удобный для контроллеров с импульсным выходом, и дискретные сигналы пуск/стоп и направление. RS485/Modbus объединяет несколько приводов на одной шине. Широкий диапазон питания 90–265 В позволяет ставить насос в сетях с нестабильным напряжением без стабилизатора.

Исполнения большого расхода и многоголовые до 12 000 мл/мин

Старший типоразмер КАДАММ НС-П600Б выпускается в нескольких исполнениях под задачи, которые настольному насосу обычно недоступны. Исполнение большого расхода с головой YZ35 работает на 4–600 об/мин и даёт до 12 000 мл/мин при мощности менее 400 Вт, размерах 348×242×212 мм и массе 10.5 кг; встроенный таймер до 99 ч рассчитан на длительный перелив и рециркуляцию. Многоголовое исполнение несёт от 1 до 8 голов YZ1513/YZ2513S, до 4 голов KZ25 или до 2 голов YZ3513 на одном валу с общим расходом 13–12 000 мл/мин — 250 Вт, 283×206×262 мм, 6 кг — и подаёт до восьми потоков одной скоростью, например реагент в параллельные реакторы или среду в несколько ферментёров. Компактное исполнение до 2 каналов на головах YZ1515/YZ2515 — 290×200×206 мм, 3.82 кг, менее 30 Вт — есть у обоих старших типоразмеров; у НС-П300Б оно ограничено 0.1–300 об/мин. Для 12 л/мин с серводвигателем и сенсорной панелью предназначен КАДАММ НС-ПС, для нескольких голов с сенсорным управлением — КАДАММ НС-ПМ.

Выбор типоразмера по расходу и числу каналов

Начните с расхода и числа потоков. Один канал и до 480 мл/мин с дозированием по таймеру — компактный НС-П100Б, который ставится в вытяжной шкаф рядом с реактором и весит меньше трёх килограммов. До 3.5 л/мин и до 4 каналов — НС-П300Б с головой KZ25 или YZ; до 6 л/мин — НС-П600Б, а его исполнения большого расхода и многоголовое закрывают 12 л/мин и до 8 потоков. Точность ±0.2 % указана для НС-П100Б; для приводов 300Б/600Б её, как и уровень шума, уточняйте у менеджера под конкретную голову. Если нужны корпус SUS304, LCD и таймер при тех же оборотах — это регулируемый ряд КАДАММ НС-П; сенсорная панель и дозы по объёму — КАДАММ НС-ПД; головы DG на 6/10 роликах для микрорасхода — КАДАММ НС-ПГ; два–четыре независимых канала с собственными скоростями — КАДАММ НС-П150.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтические насосы КАДАММ НС-ПБ поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Среда контактирует только с трубкой: стерильность и химическая стойкость обеспечиваются выбором трубки — силикон, BPT, PharMed или трубки с внутренним слоем PTFE. Степень защиты корпуса всех артикулов — IP31: брызги сверху допустимы, струя и погружение — нет; литой пластиковый корпус НС-П100Б не предназначен для мойки растворителями. Для длительной работы без присмотра у НС-П100Б предусмотрена опциональная сигнализация блокировки ротора и протечки. Насосы не являются взрывозащищёнными: при перекачке легковоспламеняющихся жидкостей привод размещают вне взрывоопасной зоны, трубку заводят в вытяжной шкаф.

• Электробезопасность — питание 100–240 В (НС-П100Б) или 90–265 В (НС-П300Б/600Б), 50/60 Гц; мощность менее 30–60 Вт, до 400 Вт в исполнении большого расхода — розетка с заземлением.
• Защита корпуса — IP31 у всех артикулов; блокировка клавиатуры у НС-П100Б от случайного изменения уставки.
• Химическая стойкость — определяется трубкой; голова KZ25/YZ и привод со средой не контактируют.
• Безопасность процесса — дискретные пуск/стоп и направление от контроллера; опции НС-П100Б — сигнализация блокировки/протечки; обратное всасывание против подтекания.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Точность и уровень шума приводов НС-П300Б/600Б, допустимое противодавление по головам и трубкам, состав голов в исполнениях — в паспорте конкретной поставки; уточняйте у менеджера.

НС-ПБ вводится в работу силами лаборатории за час: настольный привод, голова и трубка, при интеграции — кабель управления. Порядок первого запуска общий для трёх типоразмеров с оговорками по конструктиву:

Обслуживание в процессе эксплуатации

• Трубки — регулярный расходник: осмотр на плоский участок под роликами и помутнение, сдвиг на свежий участок, замена по ресурсу; в многоканальной голове менять все трубки одновременно.
• Головы — чистка при разрыве трубки; проверка посадки головы на валу привода; ролики без смазки.
• Калибровка — при смене трубки и среды; контрольный отбор порции раз в смену при дозировании по таймеру.
• Корпус — протирка влажной салфеткой; пластиковый корпус НС-П100Б — без растворителей; IP31 допускает брызги, но не струю.
• Интерфейсы — проверка разъёмов DB15 / клеммников управления и линии RS485 при переносе привода между установками.
