КАДАММ НС-П600М — перистальтический насос промышленный на несколько головок, до 6 л/мин

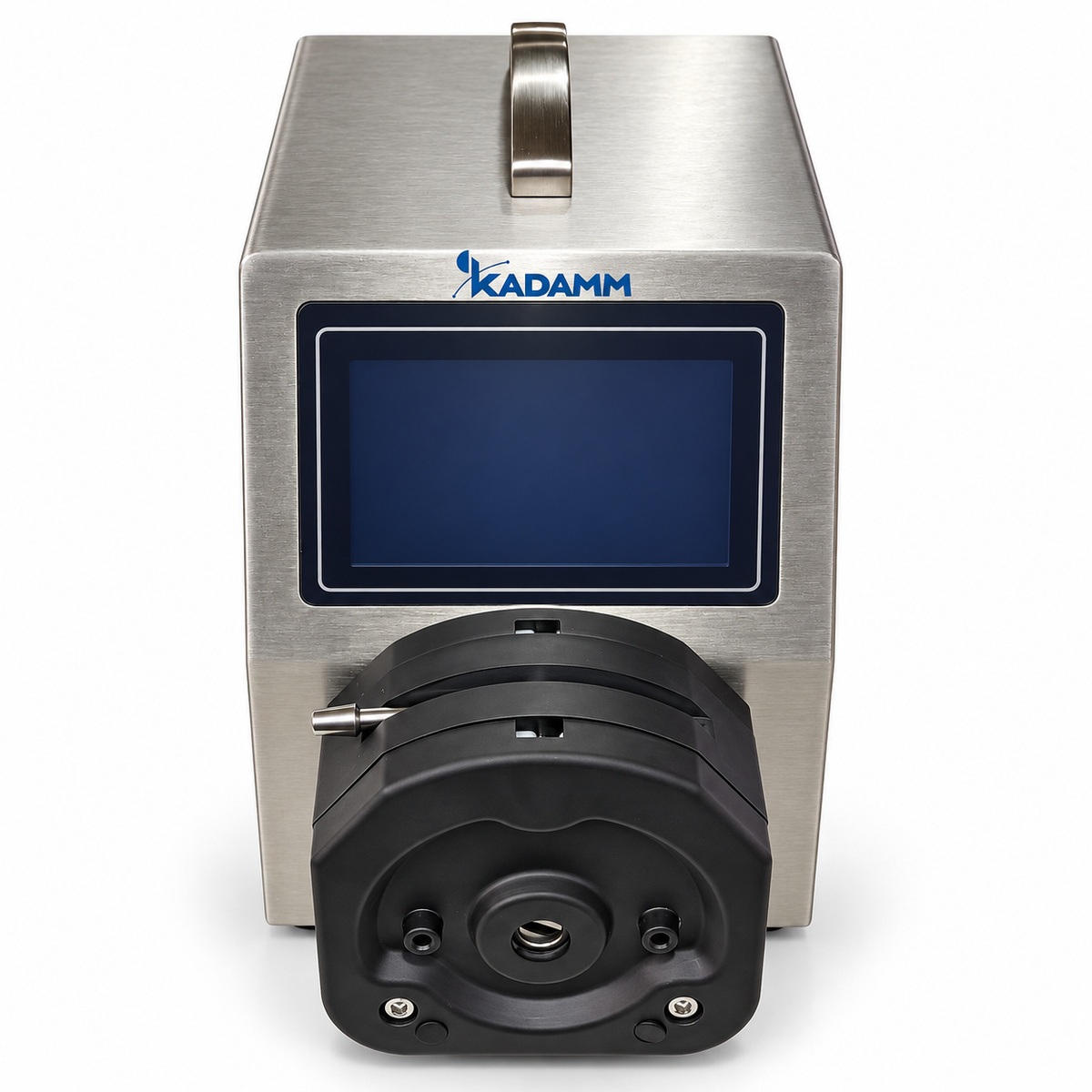

КАДАММ НС-П600М — перистальтический насос с несколькими головами на одном приводе: на вал серводвигателя со скоростью 0.01–600 об/мин ставятся головы KZ25, YZ1515, YZ2515 и многоканальные DG-1/2/4/6, работающие одновременно или последовательно. Суммарный расход — до 6000 мл/мин, на канал: 3–6000 мл/мин у KZ25, 0.07–2280 у YZ1515, 1.7–1600 у YZ2515 и до 48 или 32 мл/мин у DG с 6 или 10 роликами; разрешение задания 0.01 мл/мин. Управление — с сенсорной панели на LCD-дисплее, интерфейсы RS485/Modbus, аналоговый вход 0–5 В / 0–10 В / 4–20 мА, педаль и дискретные входы. Насос настольный: 309×153×241 мм, 5.75 кг, потребление менее 120 Вт, питание 220 В ±10 % (110 В — под заказ), корпус IP31. Карточка описывает один артикул.

Несколько голов на одном валу: параллельные потоки с одним заданием

Головы устанавливаются на вал привода одна за другой; все они вращаются с одной скоростью, а расход в каждом канале определяется трубкой, уложенной в конкретную голову. Так на одном насосе получается столько независимых по среде потоков, сколько установлено голов и каналов: каждый поток идёт по своей трубке, среды не смешиваются, а задание скорости, пуск, стоп и дозирование общие. Это нужный режим там, где несколько линий должны работать синхронно — подача среды в несколько параллельных ферментёров или реакторов, одновременный отбор из нескольких точек, подача реагента и промывочного раствора в одной пропорции. Пропорция между каналами задаётся диаметром трубок: при равных оборотах трубка большего сечения даёт пропорционально больший расход, и соотношение потоков сохраняется при любом изменении скорости.

Головы KZ25, YZ1515, YZ2515 и DG: от 0.07 мл/мин до 6 л/мин

Набор голов перекрывает почти пять порядков расхода. KZ25 — голова большого сечения: 3–6000 мл/мин на канал, перекачка и заполнение. YZ1515 — универсальная лабораторная голова с диапазоном 0.07–2280 мл/мин, YZ2515 — 1.7–1600 мл/мин под трубки большего сечения при тех же оборотах. Головы DG — кассетные многоканальные: обозначение DG-1, DG-2, DG-4 и DG-6 соответствует числу каналов в одной голове, расход на канал до 48 мл/мин у исполнения с 6 роликами и до 32 мл/мин у исполнения с 10 роликами. Большее число роликов означает меньшую пульсацию потока при меньшем расходе — для хроматографии и подачи в проточные ячейки берут 10-роликовую DG, для подпитки — 6-роликовую. Головы разных типов комбинируются на одном валу: например, YZ1515 для основной подачи и DG-4 для четырёх микропотоков добавок.

Дозирование с сенсорной панели: дозы 0.01–6000 мл, циклы и пауза

Режим дозирования задаёт объём порции от 0.01 до 6000 мл, число циклов 0–9999 и паузу между порциями 0–9999.99 с; обратное всасывание 0–360° после каждой остановки втягивает каплю с конца трубки, и следующая порция не начинается с подтёка. Поскольку все головы вращаются синхронно, одна настройка дозы выдаёт порцию сразу во всех каналах — удобно при разливе одной среды по нескольким ёмкостям или при одновременной подаче компонентов в заданной пропорции. Калибровка расхода выполняется по фактически перекаченному объёму для установленной трубки, после чего задания вводятся в мл и мл/мин с разрешением 0.01 мл/мин. Все параметры сохраняются в памяти.

Интерфейсы: RS485/Modbus, аналоговый вход, педаль

Насос встраивается в установку теми же средствами, что и старшие приборы серии: RS485/Modbus для цифрового задания и чтения состояния из АСУ, аналоговый вход 0–5 В, 0–10 В или 4–20 мА для работы от регулятора уровня, pH или расходомера, дискретные входы внешнего пуска/стопа, направления и скорости и педаль для ручных операций. Серводвигатель держит заданные обороты при росте нагрузки от нескольких голов одновременно — суммарный момент нескольких пережимаемых трубок заметно выше, чем у одной, и шаговый привод в этой конфигурации пропускал бы шаги.

Один артикул и соседи по серии

В карточке один артикул — КАДАММ НС-П600М. Если нужен максимальный расход в одном потоке, до 12 л/мин, — КАДАММ НС-ПС с головой YZ35. Если каналов нужно 2–4, но расходы микролитровые и головы менять не планируется, — КАДАММ НС-П150. Для одноканального насоса на сменных головах YZ и DG с точностью ±0.5 % — КАДАММ НС-ПГ; для дозирования в реакторы КАДАММ РЕА объёмом 1–5 л одного реагента достаточно и лабораторного КАДАММ НС-П, а для нескольких реагентов в один сосуд — НС-П600М.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Перистальтический насос КАДАММ НС-П600М поставляется как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Каждый канал изолирован собственной трубкой: среды разных каналов не контактируют ни друг с другом, ни с головой, роликами и валом, а химическая стойкость каждого тракта определяется материалом его трубки. Корпус со степенью защиты IP31 защищён от вертикально падающих капель и не рассчитан на пролив и мойку струёй. Насос не является взрывозащищённым и устанавливается вне взрывоопасных зон; при работе с легковоспламеняющимися жидкостями к среде подводятся трубки, а прибор размещается за пределами зоны.

• Электробезопасность — питание 220 В ±10 %, потребление менее 120 Вт — розетка с заземлением; исполнение на 110 В под заказ.
• Защита корпуса — IP31: капли, падающие вертикально, и предметы крупнее 2.5 мм; не размещать под точками пролива.
• Химическая стойкость — определяется трубкой каждого канала; для растворителей и кислот — трубки из стойких материалов под заказ.
• Механическая безопасность — укладка и замена трубок при остановленном приводе; крышки всех голов закрыты перед пуском.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Максимальное число голов на валу, диагональ дисплея и точность после калибровки для конкретных трубок — в паспорте конкретной поставки; уточняйте у менеджера.

НС-П600М вводится в работу силами лаборатории: привод с панелью поставляется в сборе, головы и трубки устанавливаются под задачу. Порядок первого запуска, который мы рекомендуем для многоголовой конфигурации:

Обслуживание в процессе эксплуатации

• Трубки — менять по ресурсу и при падении расхода; в каналах одной среды менять комплектом, чтобы сохранить пропорцию.
• Головы — контролировать чистоту ложа и роликов каждой головы; среда в голове — признак разрыва трубки.
• Калибровка — после каждой замены трубок и при смене среды; периодически сверять пропорцию между каналами.
• Корпус и панель — протирка без абразивов и растворителей; вентиляция корпуса свободна.
• Разъёмы и кабели — проверять фиксацию; интерфейсные кабели — отдельно от силовых.
