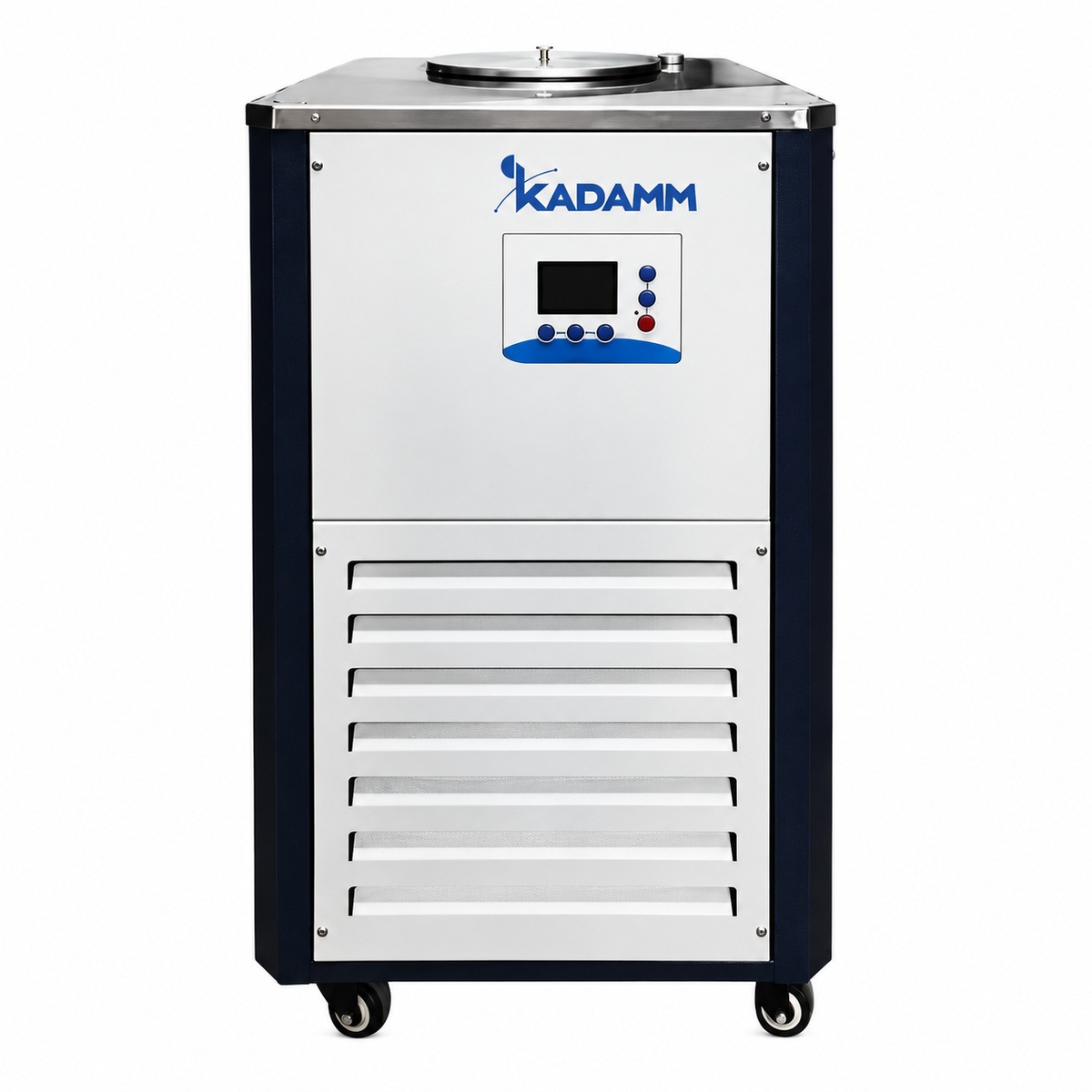

КАДАММ ЦТ-О.2 — криостат для реакторов 50–100 л, до −40 °C

КАДАММ ЦТ-О.2 50–100 л — четыре напольных криостата ряда 2 с открытой баней 50 и 100 л и холодопроизводительностью от 2475 до 6447 Вт для рубашек стеклянных реакторов 50–100 л и конденсаторов испарителей с колбой 50 л. Это верх ряда 2: трёхфазное питание 380 В, насосы 23 и 60 л/мин, компрессор мощностью 8 л.с. у столитрового исполнения. Измерение и регулирование те же, что у всего ряда, — платиновый датчик PT100, PID с индикацией 0.1 °C, стабильность ±2 °C, — а к защитам по давлению, перегрузке, току и перегреву добавляется контроль чередования и пропадания фаз, без которого трёхфазный компрессор пускать нельзя. Тракт теплоносителя — нержавеющая сталь SUS304/316.

Состав: три глубины холода на 50 л и столитровое исполнение −40 °C

КАДАММ ЦТ-О50-20.2, ЦТ-О50-30.2 и ЦТ-О50-40.2 — один корпус ≈620×720×1190 мм с ванной 450×320 мм и горловиной 410 мм, насос 23 л/мин при напоре 4.6 м; отличаются холодильной машиной и нижним пределом: −20 °C и 2475 Вт на R404, −30 °C и 4250 Вт на R404, −40 °C и 6300 Вт на R22. Обратите внимание на рост холодопроизводительности с глубиной: исполнение −40 °C отводит в два с половиной раза больше тепла, чем −20 °C, и это делает ЦТ-О50-40.2 выбором не только для дихлорметана, но и для любой задачи с большой тепловой нагрузкой при −20 °C. КАДАММ ЦТ-О100-40.2 — бак 100 л с горловиной 510 мм, корпус 780×1100×1340 мм, насос 60 л/мин при напоре 5.6 м, холод 6447 Вт на R404 при −40 °C, компрессор 8 л.с. По листу подбора он закрывает реакторы 80, 100, 150 и 200 л и колбу 100 л. Баки 10–20 л ряда — в карточке КАДАММ ЦТ-О.2 10–20 л.

Зачем реактору 50–100 л киловатты холода

У рубашечного реактора тепло реакции уходит через стеклянную стенку в поток теплоносителя, и криостат должен отводить его быстрее, чем оно выделяется, иначе температура среды ползёт вверх. Реактор 50 л с рубашкой 16 л и реактор 100 л с рубашкой 25 л (по карточке КАДАММ РЕА-Р 10–100 л) при кристаллизации по программе, нейтрализации или экзотермическом синтезе требуют единиц киловатт — именно таких, как 2475–6447 Вт этого ряда. Второй потребитель тепла — сам теплоноситель: перед запуском нужно охладить бак 50–100 л плюс рубашку и шланги от комнатной температуры до уставки, и от холодопроизводительности зависит, займёт это час или полсмены. Наконец, у испарителя с колбой 50 л теплота конденсации при отгонке этанола со скоростью 10 л/ч составляет порядка 2 кВт, а воды — вдвое-втрое больше: исполнение подбирают по растворителю и скорости, помня, что у нижнего предела диапазона холодопроизводительность ниже, чем в середине.

Глубина холода под задачу: −20, −30 или −40 °C

Для рубашки реактора глубину выбирают по требуемой температуре среды с запасом не менее 10 °C: кристаллизация при 0…−10 °C — ЦТ-О50-20.2; реакции при −15…−20 °C — ЦТ-О50-30.2; работа при −25…−30 °C или большая экзотерма — ЦТ-О50-40.2 и ЦТ-О100-40.2. Для конденсатора испарителя правило то же, но отсчёт ведётся от температуры конденсации растворителя при рабочем давлении: вода, спирты, этилацетат, ацетонитрил — −20 °C; дихлорметан и гексан — −30 °C; эфир, пентан и дихлорметан при быстрой отгонке — −40 °C. Ниже 0 °C бак заполняют водно-гликолевой смесью, при −20 °C и глубже — этанолом или низкотемпературным теплоносителем; в баке 50–100 л это десятки литров, и их выбор стоит согласовать с менеджером вместе с прибором. Насос 23 л/мин при 4.6 м у пятидесятилитровых исполнений рассчитан на рубашку 16 л и стеклянный конденсатор, 60 л/мин при 5.6 м у столитрового — на рубашку 25 л и реакторы до 200 л.

Трёхфазное питание и защита по фазам

Все четыре исполнения питаются от 380 В: компрессоры на 2.5–6.4 кВт холода от однофазной сети не работают, а пуск трёхфазного двигателя в обратном порядке фаз или при пропавшей фазе выводит компрессор из строя. Поэтому ряд 2 контролирует чередование и наличие фаз и блокирует пуск при ошибке подключения — это одна из причин, по которой первый запуск лучше выполнять с электриком. Остальные защиты те же, что у всего ряда: по давлению нагнетания, перегрузке и току компрессора, перегреву. Компрессор воздушного охлаждения, и при 6–6.5 кВт холода прибор отдаёт в помещение соответствующее количество тепла — площадка должна иметь вентиляцию или кондиционирование, а решётка конденсатора — свободный доступ воздуха.

Четыре артикула и соседние карточки

В карточке четыре артикула: КАДАММ ЦТ-О50-20.2, ЦТ-О50-30.2, ЦТ-О50-40.2 и ЦТ-О100-40.2. Пятидесятилитровые подобраны к реакторам и колбам 50 л, столитровый — к реакторам 80–200 л и колбе 100 л; в карточках реакторов РЕА-Р 10–100 л и испарителей РИ-10 10–50 л они лежат на шаге «Комплект» конфигуратора. Если нужен холод до −120 °C — основной ряд КАДАММ ЦТ-О50 и ЦТ-О100; если рубашку нужно и греть до +200 °C — криотермостаты КАДАММ ЦТ-К50 с нагревом 6 кВт.

Криостаты КАДАММ ЦТ-О.2 50–100 л поставляются как лабораторное и технологическое электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильный агрегат герметичный, воздушного охлаждения, на хладагенте R404 или R22 в зависимости от исполнения; заправка и ремонт контура — силами сервиса. Питание 380 В подключается через собственный автомат по паспорту прибора с проверкой чередования фаз. Криостаты не являются взрывозащищёнными: десятки литров спиртового теплоносителя в открытой бане — легковоспламеняющаяся жидкость, поэтому прибор устанавливается вне взрывоопасных зон, в помещении с вентиляцией и средствами пожаротушения по нормам площадки.

• Электробезопасность — трёхфазное питание 380 В через отдельный автомат с заземлением; сечение кабеля и номинал автомата — по паспорту исполнения.
• Защита по фазам — блокировка пуска при обратном чередовании и пропадании фазы; защиты компрессора по давлению, перегрузке, току и перегреву.
• Тепловыделение — при 6–6.5 кВт холода прибор отдаёт в помещение соответствующее тепло — вентиляция площадки и свободный доступ воздуха к решётке конденсатора.
• Низкотемпературная и химическая безопасность — теплоноситель −40 °C и спирты в открытой ванне: перчатки, теплоизолированные шланги, крышка, заливка в вытяжке.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Масса исполнений, мощность насоса, класс защиты корпуса, данные заправки хладагента и номинал вводного автомата — в паспорте конкретной поставки; уточняйте у менеджера.

Криостаты 50–100 л поставляются в сборе на напольном корпусе; для запуска нужны трёхфазный ввод, теплоноситель и шланги к рубашке реактора или конденсатору. Первый запуск рекомендуем выполнять с электриком: пуск трёхфазного компрессора требует проверки чередования фаз.

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня и концентрации в баке 50–100 л; при обводнении этанола или падении концентрации гликоля — замена по руководству.
• Решётка воздушного конденсатора — чистка от пыли ежемесячно на производственной площадке: забитая решётка поднимает давление и вызывает защиту.
• Ванна — оттаивание инея при работе на −40 °C, мойка SUS304/316 без абразивов, крышка при перерывах.
• Шланги и хомуты — осмотр на растрескивание и подтяжка; шланги под давление насоса заменять по состоянию.
• Электрика — проверка затяжки клемм ввода 380 В и срабатывания защиты по фазам при плановом обслуживании.
