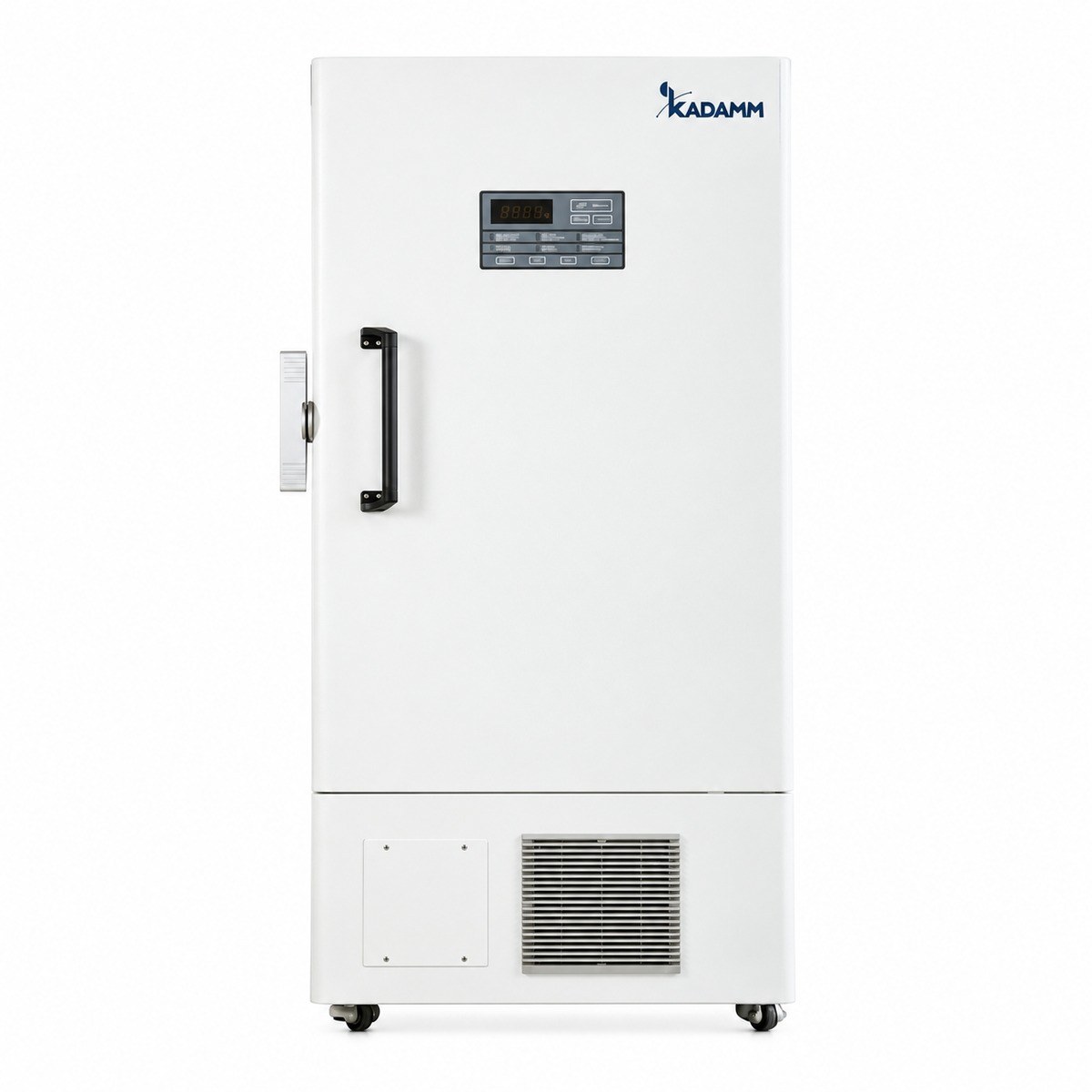

КАДАММ МЗ-В25 — Морозильник ультранизкотемпературный вертикальный −86 °C, 338–838 л
Вертикальный морозильный шкаф для долгого хранения биологических образцов, штаммов и реактивов при сверхнизкой температуре. Холод даёт каскад из двух холодильных машин, камера разделена внутренними дверями, а сигнализация работает и при пропадании сети.
Каскадная система из двух машинКамера из нержавеющей сталиРаздельные внутренние двериУдалённая сигнализация и USB
▤
Составьте спецификацию под вашу лабораторию7 моделей и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-В25 — вертикальный ультранизкотемпературный морозильник для биобанков, научных групп и лабораторий, которым нужно годами держать материал при −60…−86 °C. Линейка закрывает объёмы от 338 до 838 л: семь моделей от узкого шкафа под одну стойку штативов до двухсекционного по ширине корпуса для коллекции подразделения.
Сверхнизкую температуру одна холодильная машина не даёт, поэтому холод в МЗ-В25 получается каскадом: первая ступень снимает тепло с конденсатора второй, а вторая работает на испаритель камеры. В каждой ступени — свой компрессор SECOP. Охлаждение прямое, через стенки камеры, без вентилятора внутри: воздух не перемешивается, образцы не обдуваются и не подсыхают.
По хладагенту серия делится на два исполнения. Пять моделей — МЗ-В25-338, -408, -588, -728 и -838 — работают на смеси углеводородных хладагентов. МЗ-В25-340 и МЗ-В25-688 заправлены парой R508 & R404; они допускают окружающую среду 10…43 °C против 10…32 °C у остальных, у них цифровой дисплей и два измерительных отверстия вместо одного.
Камера из нержавеющей стали разделена двумя внутренними дверями на независимые секции, внутри три полки из нержавеющей стали. Открывая наружную дверь, вы выпускаете холод только из той секции, к которой обращаетесь, а остальной объём остаётся закрытым. Внутренние двери снимаются — так проще оттаивать камеру и мыть её. Внутренняя ручка из нержавеющей стали открывается и при обмерзании.
Корпус из окрашенной стали заполнен пенополиуретаном, уплотнение наружной двери рассчитано на минимальные потери холода при открывании. Узлы, которые могут шуметь, установлены на виброгасящих материалах, отсек холодильного агрегата обит звукопоглощающим материалом: уровень шума 50–55 дБ(А) в зависимости от модели.
Режим ведёт микропроцессорный контроллер по датчику PTC. При превышении температуры срабатывает сигнализация, настройки сохраняются при отключении питания, а резервная батарея держит сигнализацию до 72 ч. Порт удалённой сигнализации выводит тревогу на пост охраны или в систему мониторинга, порт USB служит для выгрузки данных. Регистратор температуры с самописцем или принтером, регистратор данных и резервное охлаждение CO2/LN2 заказываются как опции.
Шкаф стоит на колёсах с опорами и питается от однофазной сети 220/50 Гц. Ток потребления до 7 А, мощность от 808 до 1350 Вт, суточное энергопотребление от 11.6 до 20 кВт·ч — по каждой модели в таблице характеристик.
Перед установкой проверьте проём: самые узкие модели шириной 854 и 872 мм, двухсекционные — до 1354 мм, высота до 1994.5 мм без упаковки. Морозильнику нужна отдельная розетка с заземлением и свободный зазор для отвода тепла от агрегата; после доставки дайте шкафу постоять перед первым пуском. Порядок подключения к системе мониторинга подскажут наши инженеры.
Как устроена серия
Каскад из двух холодильных машинДве ступени с отдельными компрессорами SECOP выводят камеру на −86 °C и держат заданную уставку в диапазоне −60…−86 °C при обычной комнатной температуре.
Прямое охлаждение и ручная оттайкаХолод идёт от стенок камеры, вентилятора внутри нет, поэтому образцы не обдуваются. Иней снимают вручную по графику, внутренние двери для этого вынимаются.
Две внутренние двериКамера разделена на независимые секции: при открывании тёплый воздух попадает только в одну из них, остальной объём сохраняет температуру.
Нержавеющая камера и полкиКамера и три полки из нержавеющей стали не боятся моющих и дезинфицирующих средств, не корродируют от конденсата при оттайке.
Сигнализация с резервом 72 чТревога при превышении температуры и отключении питания, батарея поддерживает сигнализацию до 72 ч, порт удалённой сигнализации выводит сигнал за пределы помещения.
Порты для контроляUSB для выгрузки данных, измерительное отверстие Ø 25 мм для зонда внешнего регистратора — одно или два в зависимости от модели.
Задержка пуска после сбоя сетиПри восстановлении питания морозильник запускается с задержкой: несколько шкафов на одной линии не стартуют одновременно и не выбивают автомат.
Пониженный шумВиброгасящие опоры узлов и звукопоглощающая обивка агрегата: 50–55 дБ(А), шкаф можно ставить в общем лабораторном помещении.
Технические характеристики
Параметр
КАДАММ МЗ-В25-338
КАДАММ МЗ-В25-340
КАДАММ МЗ-В25-408
КАДАММ МЗ-В25-588
КАДАММ МЗ-В25-688
КАДАММ МЗ-В25-728
КАДАММ МЗ-В25-838
Объём, л
338
340
408
588
688
728
838
Внутренние размеры (Ш×Г×В), мм
488×607×1140
606×575×1180
606×738×1310
990×607×1140
963×558×1350
894×718×1310
Габариты (Ш×Г×В), мм
854×1072×1907
872×940×1945.5
872×1100×1994.5
1354×1072×1907
1248×970×1994
1160×1085×1994.5
Диапазон температур, °C
−60…−86
Охлаждение камеры
прямое
Оттайка
ручная
Хладагент
смесь углеводородных хладагентов
R508 & R404
смесь углеводородных хладагентов
R508 & R404
смесь углеводородных хладагентов
Компрессор
SECOP, 2 шт. (каскад)
Датчик температуры
PTC
Контроллер
микропроцессорный
Дисплей
цифровой
LCD
цифровой
LCD
Полки, ящики
3 полки из нержавеющей стали
Внутренние двери, шт.
2
Материал камеры
нержавеющая сталь
Материал корпуса
окрашенная сталь
Теплоизоляция
пенополиуретан
Измерительное отверстие (шт. / Ø, мм)
2 / 25
1 / 25
2 / 25
1 / 25
Порт USB
есть
Порт удалённой сигнализации
есть
Резервное питание сигнализации
72 ч
Регистратор температуры (самописец, принтер)
опция
Регистратор данных
опция
Резервное охлаждение CO2/LN2
опция
Колёса, опоры
есть
Температура окружающей среды, °C
10…32
10…43
10…32
10…43
10…32
Уровень шума, дБ(А)
50
55
53
55
Мощность, Вт
870
1350
845
815
808
935
890
Ток, А
6.75
5.8
7
Энергопотребление, кВт·ч/сут
12.8
20
11.6
12
20
15.4
13.86
Электропитание
220 В, 50 Гц
Масса нетто/брутто, кг
190/220
215/245
249/275
260/290
320/350
275/305
Размеры упаковки (Ш×Г×В), мм
937×1075×2135
950×960×2110
970×1140×2190
1475×1090×2145
1320×975×2185
1280×1120×2210
Опции — регистратор температуры, регистратор данных и резервное охлаждение CO2/LN2; их состав и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-РТ
Регистратор температуры
самописец или принтер
Для: все модели серии
ОП-РД
Регистратор данных
запись температуры камеры
Для: все модели серии
ОП-РО
Резервное охлаждение CO2/LN2
поддержание холода при аварии агрегата или сети
Для: все модели серии
Порт USB, порт удалённой сигнализации и измерительное отверстие Ø 25 мм есть в каждой модели; у МЗ-В25-338, МЗ-В25-340 и МЗ-В25-688 отверстий два.
▤
Спецификация КАДАММ МЗ-В25Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекции образцовДолгое хранение аликвот сыворотки, плазмы, тканей и выделенных нуклеиновых кислот при ультранизкой температуре с разделением коллекции по секциям.
Микробиология и вирусологияМузейные штаммы бактерий и грибов, вирусные стоки и криопробирки с культурами в глицерине — то, что при −20 °C со временем теряет жизнеспособность.
Клеточная биологияПромежуточное хранение культур клеток после программного замораживания, банки клеточных линий рабочего уровня.
Молекулярная биология и биотехнологияФерменты, плазмиды, компетентные клетки, РНК и белковые препараты, требующие сверхнизкой температуры.
Фармацевтическая разработкаСубстанции, стандартные образцы и препараты исследовательских партий на складе и в лаборатории контроля качества.
Химия, электроника и морские исследованияНизкотемпературные испытания материалов, хранение нестабильных реактивов, проб морской биоты и рыбы для научных институтов.
Чем сильна серия
Широкий ряд объёмов. Семь моделей от 338 до 838 л: можно взять узкий шкаф на одну задачу или широкий корпус на всю коллекцию, не меняя логику работы.
Два варианта хладагента. Углеводородная смесь — для обычных помещений; R508 & R404 у МЗ-В25-340 и МЗ-В25-688 — для жарких комнат с окружающей средой до 43 °C.
Холод бережётся. Две внутренние двери, уплотнение наружной двери и пенополиуретановая изоляция уменьшают потери при каждом обращении к образцам.
Тревога не теряется. Сигнализация с резервом 72 ч, порт удалённой сигнализации, память настроек после отключения питания и задержка пуска.
Готовность к мониторингу. USB, измерительные отверстия Ø 25 мм и опциональные регистраторы позволяют вести журнал температуры по требованиям лаборатории.
Страховка для ценной коллекции. Резервное охлаждение CO2/LN2 как опция держит камеру холодной при длительной аварии агрегата или сети.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-В25: Нужен вертикальный морозильник −86 °C от 338 до 838 л с каскадом из двух машин и раздельными внутренними дверями. Для жаркого помещения выбирайте МЗ-В25-340 или МЗ-В25-688. Если коллекция помещается в 168–348 л, посмотрите серии МЗ-В22 и МЗ-В23, совсем небольшие объёмы — МЗ-В21. Тот же ряд объёмов в другой комплектации дают МЗ-В24 и МЗ-В26, другое исполнение — МЗ-ВА2 и МЗ-ВА3; сравните таблицы, наши инженеры помогут выбрать.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Одна ступень сжатия с обычным хладагентом не опускает камеру так низко: давление и степень сжатия становятся неработоспособными. В каскаде первая машина охлаждает конденсатор второй, а вторая уже работает на камеру, поэтому каждая ступень трудится в своём нормальном режиме.
В МЗ-В25 обе ступени собраны на компрессорах SECOP.
Какую модель выбрать по объёму?+
Считайте не литры, а штативы: сколько стоек с коробками для криопробирок нужно разместить, плюс запас на рост коллекции. Внутренние размеры камеры по каждой модели приведены в таблице — по ним удобно прикинуть число стоек по ширине, глубине и высоте.
Морозильник лучше не заполнять до упора: свободное место у стенок помогает камере быстрее восстанавливать температуру.
Чем отличаются МЗ-В25-338 и МЗ-В25-340 при почти одинаковом объёме?+
Камера и корпус у них одинаковы. МЗ-В25-338 работает на смеси углеводородных хладагентов, потребляет 870 Вт и рассчитан на помещение 10…32 °C. МЗ-В25-340 заправлен R508 & R404, мощность 1350 Вт, зато выдерживает окружающую среду до 43 °C.
Похожая пара по хладагенту — МЗ-В25-688 рядом с остальными широкими моделями.
Зачем размораживать, если в шкафу ручная оттайка?+
При прямом охлаждении иней нарастает на стенках с каждым открыванием двери и ухудшает теплообмен. Обычно камеру оттаивают по графику: образцы переносят в резервный морозильник или контейнер с сухим льдом, внутренние двери снимают, лёд убирают, камеру моют и сушат.
Чем реже и короче открывания, тем дольше интервал между оттайками.
Что произойдёт при отключении электричества?+
Сработает сигнализация, батарея держит её до 72 ч. Настройки контроллера сохраняются, а после возврата сети пуск идёт с задержкой, чтобы несколько шкафов не нагрузили линию одновременно.
Для длительных аварий есть опция резервного охлаждения CO2/LN2, а порт удалённой сигнализации передаёт тревогу дежурному.
Как подключить морозильник к системе мониторинга?+
Сухой контакт тревоги подключают к порту удалённой сигнализации, зонд независимого регистратора заводят в камеру через измерительное отверстие Ø 25 мм. Данные контроллера выгружаются через USB.
Регистратор температуры с самописцем или принтером и регистратор данных можно заказать вместе со шкафом.
Какие требования к помещению?+
Окружающая температура 10…32 °C для моделей на углеводородной смеси и 10…43 °C для МЗ-В25-340 и МЗ-В25-688. Агрегат отдаёт тепло в помещение, поэтому в небольшой комнате с несколькими морозильниками нужна вентиляция или кондиционер.
Питание — однофазная сеть 220/50 Гц, ток до 7 А; лучше отдельная линия и розетка с заземлением.
Пройдёт ли шкаф в дверь и лифт?+
Самые узкие корпуса — МЗ-В25-338 и МЗ-В25-340 шириной 854 мм, МЗ-В25-408 и МЗ-В25-588 — 872 мм. Широкие модели МЗ-В25-688, -728 и -838 требуют проёма от 1160 мм. Габариты и размеры упаковки — в таблице; проверьте также массу брутто для перекрытий и лифта.
