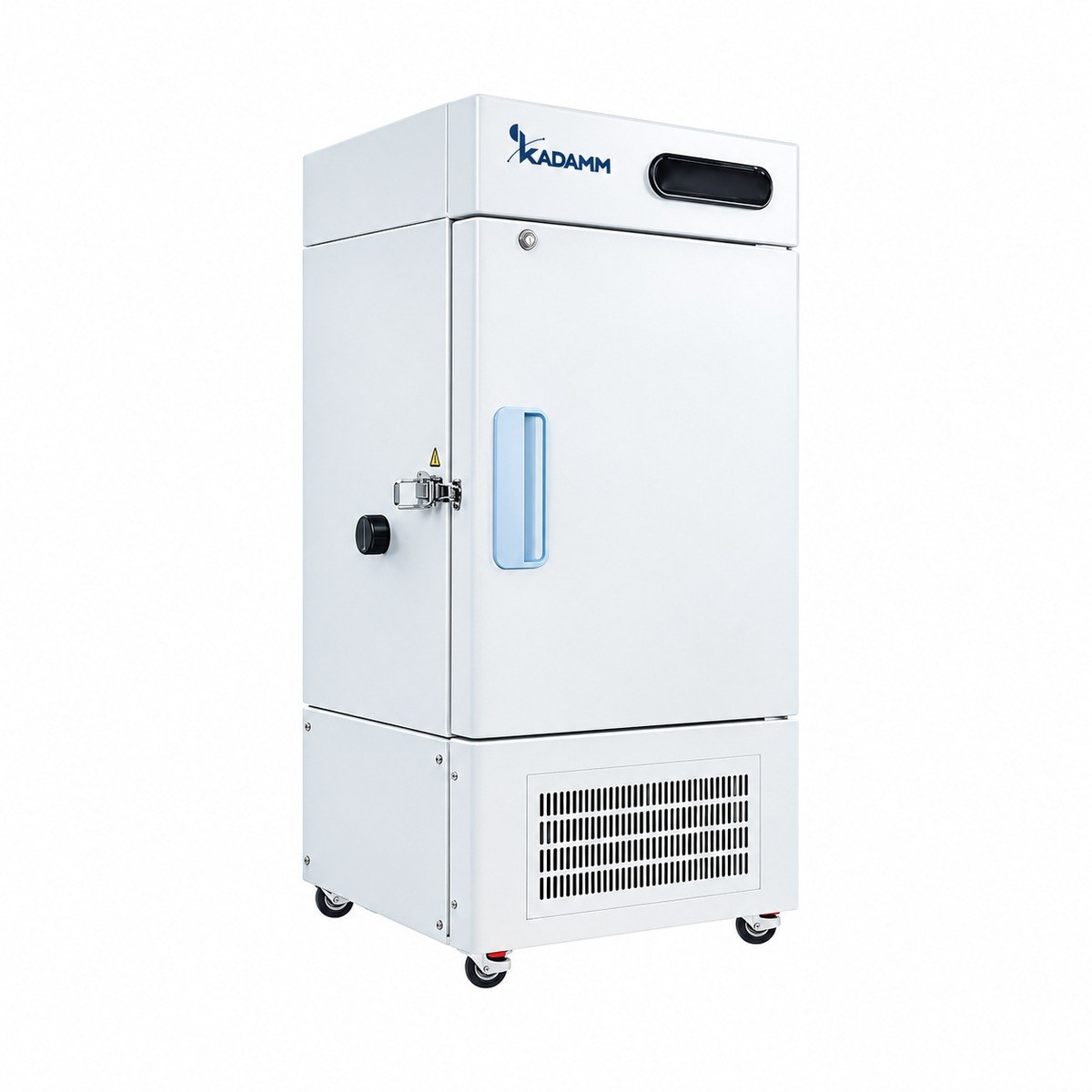

КАДАММ МЗ-В21 — Морозильник ультранизкотемпературный вертикальный −86 °C, 28–108 л
Небольшой шкаф глубокой заморозки, который помещается под лабораторным столом или рядом с ним. Нержавеющая камера закрыта двумя рубежами дверей, холод создаёт одна компрессорная система с прямым охлаждением, а корпус на колёсах легко перекатить к рабочему месту.
Ультранизкая температура в малом объёмеКамера из нержавеющей сталиВнутренняя дверь под наружнойКорпус на колёсах
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
28–108 л
Объём камеры
−40…−86 °C
Диапазон регулирования
0.1 °C
Шаг индикации температуры
±3…±4 °C
Равномерность по камере
400–540 Вт
Потребляемая мощность
53–60 дБ(А)
Уровень шума
Модели и артикулы
КАДАММ МЗ-В21-28
28 л, камера 270×265×400 мм; одна внутренняя дверь; R290/R170; 400 Вт; 71 кг
КАДАММ МЗ-В21-58
58 л, камера 330×453×410 мм; две внутренние двери; наружная дверь из окрашенной стали; 442 Вт
108 л, камера 460×460×510 мм; две внутренние двери; R600a/R1150/R14; 480 Вт; 107 кг
Что это за серия
КАДАММ МЗ-В21 — младшая линейка наших вертикальных морозильников на −86 °C. Она рассчитана на лаборатории, которым не нужен шкаф на сотни литров: группа, работающая с ограниченным числом образцов, учебный практикум, участок, где ультранизкая температура нужна для небольшого запаса реактивов. В серии четыре модели — на 28, 58, 65 и 108 л.
Регулировка ведётся от −40 до −86 °C. Микропроцессорный контроллер показывает температуру на светодиодном дисплее с дискретностью 0.1 °C, поэтому уставку можно выбрать под конкретный материал: для одних наборов достаточно −40 °C, для длительного хранения клеточных культур и нуклеиновых кислот обычно держат нижнюю часть диапазона.
Холодильная система одна, с одним компрессором и прямым охлаждением: змеевик испарителя встроен в стенки камеры, вентилятора внутри нет. Такая схема проще и тише, камера не пересушивается потоком воздуха, но иней на стенках со временем нарастает, и его снимают ручной оттайкой. Хладагенты подобраны под каждую модель — смеси природных углеводородов и низкотемпературных компонентов, их марки и заправка указаны в таблице.
Камеру из нержавеющей стали SUS304 окружает слой пенополиуретана, вспененного на циклопентане, снаружи — окрашенный стальной лист. Холод удерживают две ступени дверей: наружная утеплённая дверь и внутренняя дверь из нержавейки. У МЗ-В21-58 и МЗ-В21-108 внутренних дверей две, так что половину камеры можно открыть, не выпуская холод из второй половины. У МЗ-В21-65 внутренняя дверь тоже утеплена пеной.
Внутри — одна полка, которая делит камеру на два яруса; при плотной загрузке удобнее ставить стандартные стеллажи и коробки для криопробирок, подобранные по внутренним размерам камеры. Для независимого контроля в корпусе предусмотрено измерительное отверстие: через него в камеру заводят зонд внешнего регистратора без доработки корпуса.
Модели отличаются не только объёмом. МЗ-В21-28 и МЗ-В21-108 выходят на режим быстрее остальных, МЗ-В21-65 после открывания двери восстанавливает температуру быстрее всех, но дольше охлаждается с нуля. МЗ-В21-65 к тому же самый тихий в серии благодаря микроканальному конденсатору. Цифры по каждой модели собраны в таблице характеристик ниже.
Шкаф стоит на колёсах и питается от однофазной сети 220 В, 50 Гц; исполнения на 60 Гц и на 110 В заказываются отдельно. Наши инженеры помогут выбрать объём под фактический запас образцов и подскажут, как разместить морозильник в помещении.
Морозильнику с конденсатором воздушного охлаждения нужен свободный воздух вокруг корпуса: не ставьте его вплотную к стене и к другим шкафам, держите вдали от отопительных приборов и прямого солнца. Перед загрузкой дайте камере выйти на заданную температуру. Состав сигнализации и возможность подключения к системе мониторинга уточните у менеджера.
Как устроена серия
Диапазон до −86 °CУставка задаётся в пределах −40…−86 °C: один шкаф закрывает и умеренно низкие режимы для наборов, и глубокую заморозку для долгого хранения биоматериала.
Индикация с шагом 0.1 °CМикропроцессорный контроллер и светодиодный дисплей показывают температуру камеры с десятыми долями градуса — отклонение видно сразу, без открывания двери.
Прямое охлаждение без вентилятораЗмеевик испарителя встроен в стенки камеры. Нет движущихся частей внутри, нет потока воздуха над открытыми штативами, меньше шума.
Две ступени дверейПод утеплённой наружной дверью — внутренняя дверь из нержавеющей стали. У моделей на 58 и 108 л внутренних дверей две, камера открывается по частям.
Нержавеющая камера SUS304Гладкие стенки из нержавеющей стали не боятся дезинфицирующих растворов и легко моются после оттайки.
Изоляция на циклопентанеПенополиуретан, вспененный на циклопентане, заполняет стенки корпуса и наружную дверь, сдерживая приток тепла при работе в обычном лабораторном помещении.
Измерительное отверстиеКанал в корпусе для зонда внешнего регистратора или эталонного термометра — для поверочных замеров и журнального контроля температуры.
Мобильный корпусКолёса позволяют перекатить шкаф для уборки, обслуживания конденсатора или переноса в другое помещение.
Технические характеристики
Параметр
КАДАММ МЗ-В21-28
КАДАММ МЗ-В21-58
КАДАММ МЗ-В21-65
КАДАММ МЗ-В21-108
Объём, л
28
58
65
108
Внутренние размеры (Ш×Г×В), мм
270×265×400
330×453×410
360×455×395
460×460×510
Габариты (Ш×Г×В), мм
505×520×1165
635×757×1212
660×715×1165
700×730×1260
Диапазон температур, °C
−40…−86
Точность индикации температуры, °C
0.1
Равномерность температуры, °C
±3
±4
±3
Стабильность температуры, °C
≤6
Время восстановления температуры, мин
20
25
≤15
20
Время охлаждения, мин
120
160
≤240
120
Контроллер
микропроцессорный
Дисплей
светодиодный
Охлаждение
прямое
Хладагент
R290/R170, 100 г
R4001, 200 г
R600a/R1150/R14, 150 г
Компрессор, шт.
1
Конденсатор и испаритель
конденсатор из медной трубки с алюминиевым оребрением; встроенный змеевик
испаритель из медной трубки; оребрённый конденсатор
микроканальный конденсатор; встроенный змеевик
конденсатор из медной трубки с алюминиевым оребрением; встроенный змеевик
В стандарте все модели работают от сети 220 В, 50 Гц. Другое электропитание указывайте в запросе — менеджер подтвердит исполнение.
▤
Спецификация КАДАММ МЗ-В21Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанк небольшой группыОбразцы ДНК, РНК, белков и клеточного материала одного проекта при ультранизкой температуре без отдельного помещения под морозильную технику.
Культуры клеток и штаммыПромежуточное хранение криопробирок перед переносом в жидкий азот и рабочие банки, к которым обращаются часто.
Реактивы с требованием глубокой заморозкиФерменты, наборы для молекулярной биологии, стандарты и аликвоты, которые по паспорту хранят в глубокой заморозке.
Пробы и биоматериалПробы, отобранные для повторного анализа и арбитража, сыворотка и плазма в аликвотах, экстракты для хроматографии.
Учебные лабораторииШкаф на кафедру или практикум: малый объём, однофазная сеть, место у стены вместо отдельной холодильной комнаты.
Резерв к основному морозильникуЗапасной шкаф, куда переносят образцы на время оттайки, обслуживания или ремонта большого морозильника.
Чем сильна серия
Глубокий холод без лишнего объёма. От 28 до 108 л: не нужно ставить и охлаждать большой шкаф ради нескольких штативов.
Холод держится при открывании. Наружная утеплённая и внутренняя нержавеющая двери; у двух моделей камера разделена на две секции.
Простая и тихая схема. Одна компрессорная система, прямое охлаждение без вентилятора в камере, шум от 53 дБ(А).
Чистая камера. Нержавеющая сталь SUS304 внутри, гладкие стенки, мойка и дезинфекция после оттайки.
Понятный контроль. Светодиодный дисплей с десятыми градуса и отверстие для независимого датчика.
Подходит к обычной розетке. Однофазное питание 220 В, мощность от 400 до 540 Вт, корпус на колёсах.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-В21: Нужно хранить при −86 °C небольшой запас образцов или реактивов — до 108 л — и поставить шкаф прямо в лаборатории. Если объём больше, смотрите МЗ-В22 и МЗ-В23 (168–348 л), для коллекций крупнее — МЗ-В24 и МЗ-В25 (338–838 л) или МЗ-В26 (418–608 л). Если нужны другие исполнения и широкий ряд объёмов в одной линейке, сравните с МЗ-ВА1 и МЗ-ВА2.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Считайте от числа коробок для криопробирок и штативов, которые реально будут лежать в шкафу, и сравнивайте с внутренними размерами камеры в таблице. Морозильник лучше брать с запасом: переполненная камера медленнее восстанавливает температуру после открывания.
Если образцов немного и шкаф должен встать в тесное помещение, подойдёт МЗ-В21-28. Для группы, которая регулярно пополняет коллекцию, разумнее МЗ-В21-108.
Чем отличаются МЗ-В21-58 и МЗ-В21-65 при близком объёме?+
У МЗ-В21-58 две внутренние двери, наружная дверь из окрашенной стали и более крупный корпус. МЗ-В21-65 — одна утеплённая внутренняя дверь, микроканальный конденсатор, самый низкий шум в серии и самое быстрое восстановление после открывания, но больший расход мощности и долгий выход на режим с нуля.
Зачем внутренняя дверь?+
Когда открывают наружную дверь, внутренняя остаётся закрытой и не даёт тёплому воздуху сразу попасть на образцы. Достать нужную коробку можно, приоткрыв только внутреннюю дверь нужной секции, — температура в камере меняется меньше и быстрее возвращается к уставке.
Почему оттайка ручная и как часто её делать?+
При прямом охлаждении испаритель находится в стенках камеры, и влага из воздуха, попадающего при открывании, оседает на них инеем. Автоматической оттайки у ультранизкотемпературных шкафов такого типа нет: иней снимают вручную.
Частота зависит от того, как часто открывают дверь. Когда слой инея начинает мешать двери или загрузке, образцы на время переносят в резервный морозильник, камеру оттаивают, моют и сушат.
Можно ли поставить морозильник в рабочей комнате?+
Да, это шкаф для лабораторного помещения: однофазная сеть 220 В, шум в пределах 53–60 дБ(А) в зависимости от модели. Оставьте зазоры вокруг корпуса для отвода тепла от конденсатора и не ставьте шкаф рядом с батареей отопления.
Сколько времени камера выходит на режим?+
По таблице характеристик: 120 мин у МЗ-В21-28 и МЗ-В21-108, 160 мин у МЗ-В21-58 и до 240 мин у МЗ-В21-65. Загружать образцы стоит после того, как температура установится и останется стабильной.
Есть ли сигнализация и выход на систему мониторинга?+
Состав сигнализации и наличие интерфейсов по конкретной модели уточните у менеджера. Для независимой регистрации температуры используйте внешний регистратор: его зонд вводится в камеру через измерительное отверстие, без доработки корпуса.
Что подготовить к установке?+
Ровное место с учётом наружных габаритов из таблицы и запаса для открывания двери, отдельную розетку 220 В, 50 Гц рядом со шкафом. Если сеть на объекте 60 Гц или 110 В, укажите это в запросе — такое питание заказывается как опция.
Можно ли хранить при −40 °C, а не при −86 °C?+
Да, уставка задаётся в любой точке диапазона −40…−86 °C. Чем выше уставка, тем реже работает компрессор и медленнее нарастает иней.
