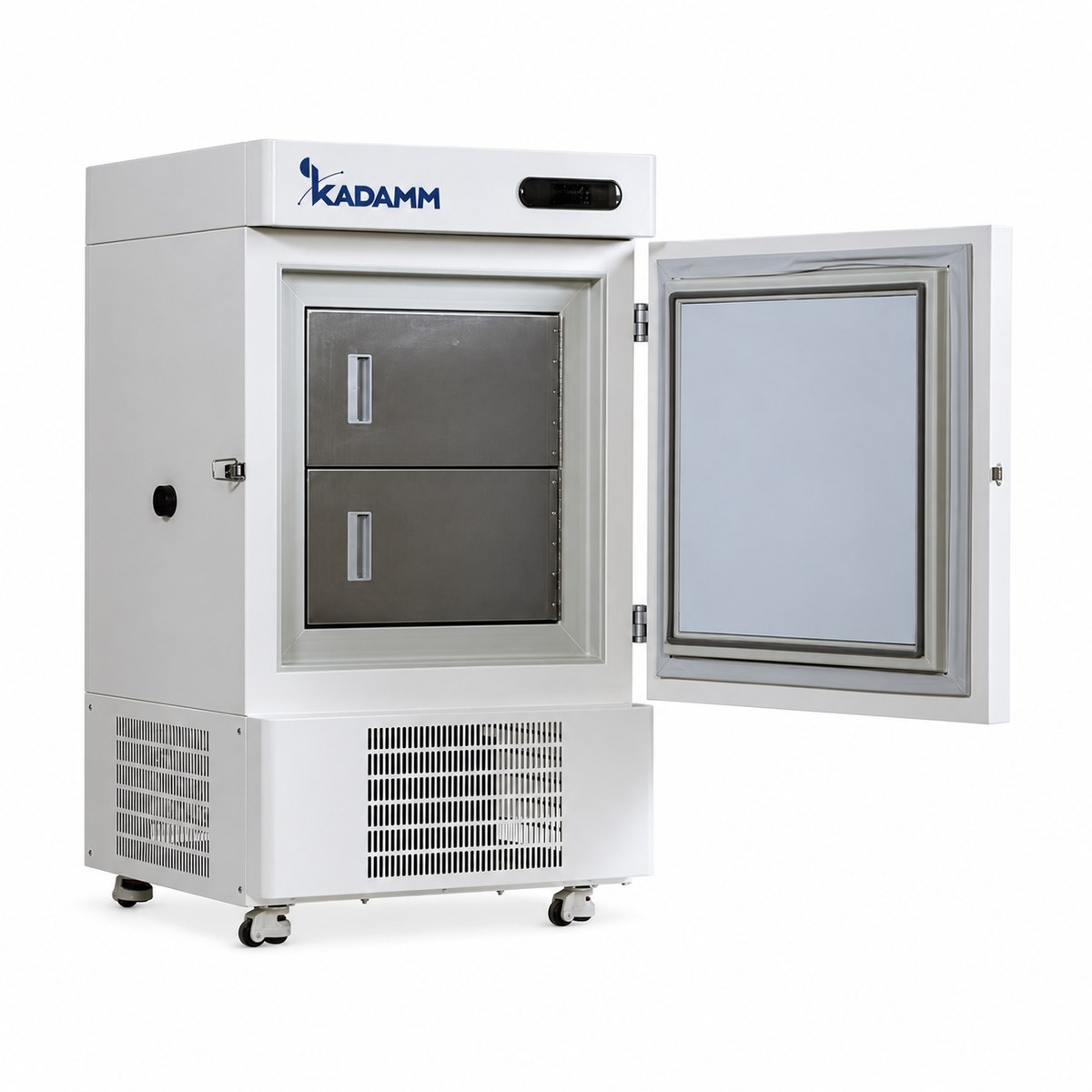

КАДАММ МЗ-ВА1 — Морозильник ультранизкотемпературный вертикальный −86 °C, автокаскадный, 28–938 л
Вертикальные морозильники для долгосрочного хранения биоматериала, культур клеток, ферментов и проб при глубоком холоде. Автокаскадная система на смеси природных хладагентов, вакуумные изоляционные панели и внутренние двери держат режим ровно, а линейка закрывает задачи от настольного запаса до общего хранилища подразделения.
Автокаскадная холодильная системаВакуумные изоляционные панелиВнутренние двери из нержавеющей сталиПароль и замок двери
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
28–938 л
Объём камеры
−40…−86 °C
Регулируемый диапазон
SECOP
Компрессор
400–1020 Вт
Потребляемая мощность
60 дБ(А)
Уровень шума
Ø 18 мм
Измерительное отверстие
Модели и артикулы
КАДАММ МЗ-ВА1-28
28 л, камера 270×265×400 мм; 1 полка; один компрессор SECOP; 400 Вт; масса 66 кг
КАДАММ МЗ-ВА1-108
108 л, камера 460×460×510 мм; 2 полки; один компрессор SECOP; 480 Вт; масса 107 кг
КАДАММ МЗ-ВА1-158
158 л, камера 460×455×800 мм; 2 полки; один компрессор SECOP; 500 Вт; масса 123 кг
КАДАММ МЗ-ВА1-938
938 л, камера 1000×700×1335 мм; 3 полки; два компрессора SECOP; 1020 Вт; масса 320 кг
Что это за серия
КАДАММ МЗ-ВА1 — вертикальный ультранизкотемпературный морозильник с регулируемой температурой камеры от −40 до −86 °C. Серия рассчитана на лаборатории, биобанки, научные и учебные подразделения, где образцы хранят месяцами и годами и где оттаивание даже на несколько градусов означает потерю материала. В линейке четыре типоразмера: компактный на 28 л, два средних на 108 и 158 л и большой шкаф на 938 л.
Холод вырабатывает автокаскадная система: один компрессор SECOP прокачивает смесь углеводородных хладагентов, компоненты которой кипят при разных температурах и последовательно доохлаждают друг друга. Так достигается −86 °C без второго каскадного контура, а схема проще в обслуживании, чем классический двухкаскадный агрегат. В самой большой модели, МЗ-ВА1-938, установлены два компрессора — запас мощности под камеру почти в тонну литров.
Корпус собран с вакуумными изоляционными панелями: при той же толщине стенок они пропускают заметно меньше тепла, чем обычный пенополиуретан. Тепловой приток снаружи ниже — компрессор реже включается, а температура в камере меньше колеблется. Наружная обшивка — оцинкованная сталь с антибактериальным порошковым покрытием.
За наружной дверью стоят внутренние двери из нержавеющей стали SUS304. Они делят камеру на отсеки: открыв одну секцию, вы не выпускаете холод из остальных, а тёплый влажный воздух помещения меньше попадает внутрь — инея нарастает меньше. Внутренние двери снимаются, поэтому ручная оттайка и мойка камеры не требуют инструмента. Петля наружной двери с ограничителем не даёт двери удариться о стену или соседнее оборудование.
Режимом управляет микропроцессорный контроллер по датчику PTC, температура выводится на светодиодный дисплей. Панель защищена паролем, дверь — замком: случайно сбить уставку или открыть камеру посторонний не сможет. Сигнализация звуком и миганием предупреждает о выходе температуры за пределы и о неисправностях; расширенный набор сигнализаций доступен в исполнении с ЖК-дисплеем.
Для внешнего контроля в корпусе есть измерительное отверстие Ø 18 мм: через него заводят зонд независимого регистратора или системы мониторинга. Регистратор температуры заказывается опцией. Морозильник стоит на поворотных колёсах с фиксаторами, питание — однофазная сеть 220 В 50/60 Гц, по заказу — исполнение на 110 В 60 Гц.
Ультранизкотемпературный морозильник отдаёт в помещение много тепла и работает с уровнем шума 60 дБ(А). Ставьте его в проветриваемое помещение с зазорами вокруг корпуса, подключайте к отдельной розетке с заземлением и по возможности к источнику бесперебойного питания. Требования к помещению и выбору ИБП для конкретной модели уточните у менеджера.
Как устроена серия
Автокаскад на углеводородной смесиСмесь природных хладагентов в одном контуре даёт −86 °C без второго каскада. Меньше узлов — проще обслуживание и ниже вероятность отказа.
Компрессоры SECOPВ моделях на 28, 108 и 158 л — один компрессор, в МЗ-ВА1-938 — два, чтобы большая камера быстро возвращалась к уставке после загрузки.
Вакуумная изоляция корпусаПанели VIP снижают приток тепла через стенки: компрессор работает реже, температура в камере держится стабильнее.
Внутренние двери SUS304Отсеки за нержавеющими дверями открываются по одному, холод из соседних секций не уходит, иней нарастает медленнее. Двери снимаются для оттайки и мойки.
Регулируемая уставкаТемпература задаётся в диапазоне −40…−86 °C: один шкаф подходит и для глубокой заморозки, и для хранения при более мягком режиме.
Защита доступаПароль на панели управления и замок двери: параметры меняет только ответственный сотрудник, камера закрыта для посторонних.
СигнализацияЗвук и мигающая индикация при высокой и низкой температуре; в исполнении с ЖК-дисплеем — также отказ датчика, отключение сети, дверь, перегрев конденсатора, засорение фильтра, напряжение, батарея.
Подвижность и обслуживаниеПоворотные колёса с фиксаторами, ограничитель открывания двери, отверстие Ø 18 мм для внешнего зонда без сверления корпуса.
Технические характеристики
Параметр
КАДАММ МЗ-ВА1-28
КАДАММ МЗ-ВА1-108
КАДАММ МЗ-ВА1-158
КАДАММ МЗ-ВА1-938
Объём, л
28
108
158
938
Внутренние размеры (Ш×Г×В), мм
270×265×400
460×460×510
460×455×800
1000×700×1335
Габариты (Ш×Г×В), мм
470×490×1120
700×730×1260
700×700×1580
1240×1000×2000
Диапазон температур, °C
−40…−86, регулируемая
Холодильная система
автокаскадная, смесь углеводородных хладагентов
Компрессор
SECOP, 1 шт.
SECOP, 2 шт.
Оттайка
ручная
Датчик температуры
PTC
Контроллер
микропроцессорный, пароль на изменение параметров
Дисплей
светодиодный; ЖК — опция
Изоляция
вакуумные изоляционные панели
Материал корпуса
оцинкованная сталь с антибактериальным порошковым покрытием
Внутренние двери
нержавеющая сталь SUS304, съёмные
Полки, ящики
1 полка
2 полки
3 полки
Сигнализация
звуковая и световая: высокая и низкая температура; расширенный набор — с ЖК-дисплеем
Регистратор температуры (самописец, принтер)
опция
Измерительное отверстие (шт. / Ø, мм)
1 / 18
Колёса, опоры
поворотные колёса с фиксаторами, стандарт
Уровень шума, дБ(А)
60
Мощность, Вт
400
480
500
1020
Электропитание
220 В, 50/60 Гц; 110 В, 60 Гц
Масса нетто/брутто, кг
66/91
107/137
123/153
320/350
Размеры упаковки (Ш×Г×В), мм
550×590×1270
780×830×1410
780×800×1730
1320×1100×2150
Исполнение по напряжению, тип дисплея и состав сигнализации указывайте в заявке — менеджер подтвердит комплектацию и сроки.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-ЖК
ЖК-дисплей
расширенный набор сигнализаций доступен только с этим дисплеем
Для: все модели серии
ОП-РТ
Регистратор температуры
самописец или принтер для записи температуры камеры
Для: все модели серии
ОП-110
Исполнение 110 В, 60 Гц
вместо стандартного 220 В
Для: все модели серии
Измерительное отверстие Ø 18 мм, внутренние двери из нержавеющей стали и колёса с фиксаторами есть в каждой модели. Комплектацию по заявке подтверждает менеджер.
▤
Спецификация КАДАММ МЗ-ВА1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДолгосрочное хранение биоматериала, ДНК, РНК и белковых препаратов при глубоком холоде, когда образцы должны сохраняться годами.
Клеточные культуры и микробиологияБанки клеточных линий и штаммов микроорганизмов, глицериновые стоки, компетентные клетки.
Реактивы и ферментыФерменты, наборы для ПЦР и секвенирования, антитела, стандартные образцы с требованием глубокой заморозки.
Хранение пробАрхивные пробы для повторных испытаний: компактная модель на 28 л — у рабочего места, большая на 938 л — общее хранилище лаборатории.
Научные и учебные лабораторииОбщий морозильник подразделения: раздельные отсеки за внутренними дверями, пароль на панели, замок двери.
Аптечный и лабораторный складПрепараты и материалы, которые по паспорту хранят при температуре −40 °C и ниже.
Чем сильна серия
Широкий ряд объёмов. От 28 л для одного исследователя до 938 л на всё подразделение — одна серия, одинаковое управление и обслуживание.
Простая и надёжная схема. Автокаскад с одним компрессором в моделях до 158 л: меньше узлов, чем у двухкаскадного агрегата, проще ремонт.
Стабильный холод. Вакуумная изоляция и внутренние двери снижают тепловой приток и колебания температуры при открывании.
Природные хладагенты. Смесь углеводородов вместо фреонов с высоким потенциалом глобального потепления.
Контроль и защита. Пароль, замок, сигнализация, отверстие для внешнего зонда и опциональный регистратор температуры.
Удобство обслуживания. Съёмные внутренние двери для оттайки и мойки, колёса с фиксаторами, ограничитель открывания двери.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-ВА1: МЗ-ВА1 выбирают, когда нужен вертикальный морозильник −86 °C нестандартного объёма: самый компактный МЗ-ВА1-28 для рабочего места или самый вместительный МЗ-ВА1-938 для общего хранилища. Для промежуточных объёмов от 58 до 838 л смотрите серии МЗ-ВА2 и МЗ-ВА3, для больших шкафов других исполнений — МЗ-В24, МЗ-В25, МЗ-В27, МЗ-ВД1 и МЗ-ВД2.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
В автокаскадной системе один компрессор прокачивает смесь хладагентов с разными температурами кипения. Компоненты смеси разделяются в контуре и последовательно доохлаждают друг друга, поэтому камера выходит на −86 °C без второго компрессорного каскада.
В МЗ-ВА1 используется смесь углеводородных хладагентов. В моделях на 28, 108 и 158 л стоит один компрессор SECOP, в МЗ-ВА1-938 — два.
Какую температуру можно задать?+
Уставка регулируется в диапазоне от −40 до −86 °C. Для долгосрочного хранения биоматериала обычно выбирают режим у нижней границы; более мягкий режим подходит для реактивов, которым глубокая заморозка не нужна.
Как выбрать объём?+
Посчитайте число штативов или коробок для криопробирок, которые нужно хранить, и сравните с внутренними размерами камеры в таблице выше; добавьте запас на рост коллекции.
МЗ-ВА1-28 удобен как личный морозильник у рабочего места, МЗ-ВА1-108 и МЗ-ВА1-158 — для группы, МЗ-ВА1-938 — для общего хранилища. Наши инженеры подберут модель и стеллажи под ваши коробки.
Можно ли поставить его вместо ММШ-220?+
По назначению — да: это тот же класс вертикальных морозильников глубокого холода. По объёму ближе всего МЗ-ВА1-158; если нужно больше места, рассмотрите серии МЗ-ВА2 и МЗ-ВА3.
Перед заменой сверьте наружные размеры, массу и требования к электросети — они приведены в таблице.
Как часто нужна оттайка?+
Оттайка ручная. Частота зависит от того, как часто открывают дверь и насколько влажно в помещении: внутренние двери заметно замедляют нарастание инея. Когда слой инея начинает мешать закрыванию дверей, образцы переносят в резервный морозильник, внутренние двери снимают, камеру оттаивают и моют.
Что делать при отключении электричества?+
Сигнализация сообщит об отключении питания в исполнении с ЖК-дисплеем. Пока дверь закрыта, вакуумная изоляция замедляет нагрев камеры, но надолго оставлять морозильник без сети нельзя.
Мы рекомендуем подключать морозильник через источник бесперебойного питания и иметь план переноса образцов; параметры ИБП для конкретной модели подскажет техническая поддержка.
Как подключить внешнюю систему мониторинга?+
Зонд независимого регистратора заводят в камеру через измерительное отверстие Ø 18 мм, не нарушая изоляцию корпуса. Регистратор температуры можно заказать вместе с морозильником как опцию.
Какие требования к помещению?+
Морозильник отдаёт тепло через конденсатор, поэтому нужны зазоры вокруг корпуса и вентиляция помещения. Уровень шума 60 дБ(А) — лучше выделить отдельное помещение или коридор, а не рабочую комнату. Питание — 220 В 50/60 Гц или, по заказу, 110 В 60 Гц.
Для МЗ-ВА1-938 проверьте ширину дверных проёмов и нагрузку на пол: масса шкафа нетто 320 кг.
