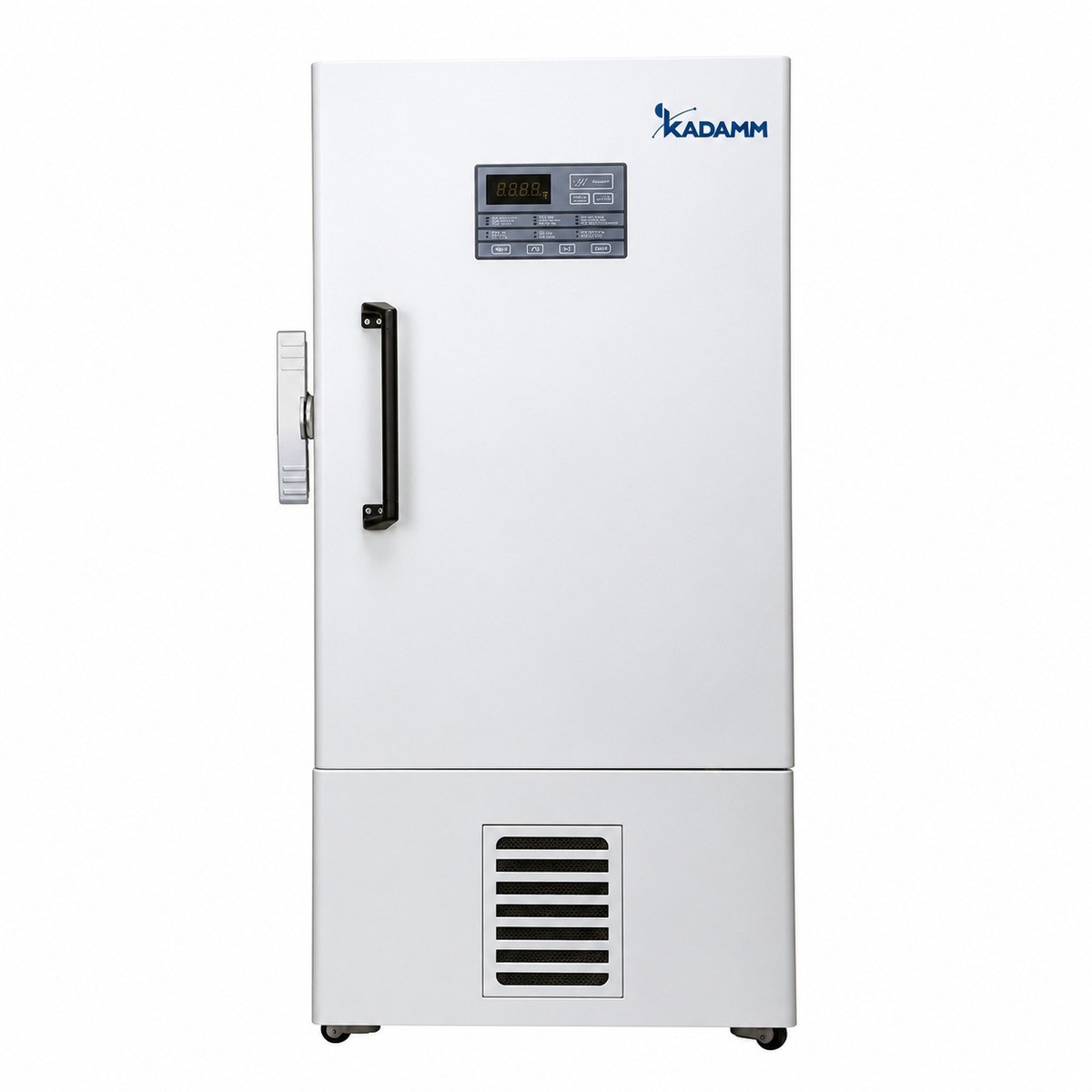

КАДАММ МЗ-ВА3 — Морозильник ультранизкотемпературный вертикальный −86 °C, автокаскадный, 58–838 л
Вертикальный шкаф глубокой заморозки для долговременного хранения биоматериала, культур клеток, ферментов и проб. Старшие модели управляются с большой сенсорной панели, младшие — с цифрового дисплея, а сигнализация остаётся на резервном питании и после пропадания сети.
Автокаскадное охлаждениеСенсорная панель у старших моделейСигнализация на резервном питанииРезервное охлаждение — опция
▤
Составьте спецификацию под вашу лабораторию7 моделей и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
588 л, камера 606×738×1310 мм; 3 полки, 2 внутренние двери; сенсорная панель; два компрессора SECOP; 1500 Вт
КАДАММ МЗ-ВА3-728С
728 л, камера 963×571×1350 мм; 3 полки, 2 внутренние двери; сенсорная панель; два компрессора SECOP; 1400 Вт
КАДАММ МЗ-ВА3-838С
838 л, камера 894×718×1310 мм; 3 полки, 2 внутренние двери; сенсорная панель; два компрессора SECOP; 1700 Вт
Что это за серия
КАДАММ МЗ-ВА3 — линейка вертикальных морозильников, которые поддерживают в камере от −40 до −86 °C. Их ставят там, где материал должен месяцами и годами лежать без деградации: в биобанках и исследовательских лабораториях, на участках хранения штаммов и клеточных линий, в отделах контроля качества. Серия перекрывает объёмы от 58 до 838 л — от настольного по высоте шкафа под одну полку до большого шкафа под ряды стеллажей с криобоксами.
Холод получает автокаскадная система: одна холодильная цепь на смеси хладагентов с разной температурой кипения, где компоненты смеси последовательно конденсируются и испаряются, опуская температуру до −86 °C. Компрессоры — SECOP, у модели на 188 л — CUBIGEL. Модели на 588, 728 и 838 л работают с двумя компрессорами, остальные — с одним. Испаритель охлаждает камеру напрямую, без вентилятора, поэтому загрузка не обдувается и не подсыхает.
Главное отличие серии — интерфейс. МЗ-ВА3-58 и МЗ-ВА3-188 управляются с панели с цифровым дисплеем, а все модели от 340 л, у которых в артикуле стоит буква «С», получили сенсорную панель диагональю 7 дюймов: на ней видны уставка, текущая температура и состояние сигнализации, параметры задаются с экрана. Микропроцессорный контроллер работает по датчику PTC и меняет уставку с шагом 1 °C.
Сигнализация сообщает о выходе температуры за верхний и нижний пределы, ошибке датчика и загрязнении фильтра конденсатора — звуком и светом. Её питает резервный источник: без сети она продолжает работать до 72 часов, этого хватает, чтобы пережить выходные и перенести материал в другой шкаф. После восстановления питания морозильник запускается с задержкой — так несколько шкафов в одном помещении не стартуют одновременно и не выбивают автомат.
Камера и полки сделаны из нержавеющей стали SUS304, корпус — из стали с порошковым покрытием, между ними слой пенополиуретана. За наружной дверью — внутренние двери с ручками из нержавеющей стали: у 58 л одна, у 188 л три, у остальных моделей две. Открывая одну секцию, вы не выпускаете холод из соседних, а иней нарастает медленнее. Внутренние двери снимаются, что упрощает ручную оттайку и мойку камеры.
Для внешнего контроля в каждой модели есть USB, порт удалённой сигнализации и измерительное отверстие Ø 25 мм. Регистратор данных и резервное охлаждение CO2/LN2 заказываются для любой модели, самописец — для моделей на 588, 728 и 838 л. Шкафы стоят на колёсах; питание — однофазная сеть 220 В, 50 Гц.
Ультранизкотемпературный морозильник отдаёт в помещение много тепла. Оставьте зазор у задней и боковых стенок для отвода воздуха от конденсатора и следите, чтобы в помещении было от 10 до 32 °C. Для шкафов на 588–838 л заранее выделите отдельную линию питания: рабочий ток у них превышает 10 А. Требования к розетке и автомату для вашей модели подскажут наши инженеры.
Как устроена серия
Автокаскад на смеси хладагентовОдна холодильная цепь вместо двух последовательных: меньше узлов, которые могут отказать, и глубина до −86 °C в камере любого объёма серии.
Сенсорная панель 7 дюймовУ моделей с буквой «С» в артикуле: крупные цифры температуры, состояние сигнализации и настройки на одном экране, параметры меняются касанием.
Точная уставкаМикропроцессорный контроллер с датчиком PTC задаёт температуру от −40 до −86 °C с шагом 1 °C, верхний и нижний пороги тревоги настраиваются отдельно.
Сигнализация 72 часа без сетиРезервный источник держит звуковую и световую тревогу до 72 ч. Отдельно сообщается об ошибке датчика и о том, что пора почистить фильтр конденсатора.
Задержка пускаПосле возврата напряжения компрессоры включаются не сразу — несколько морозильников не дают общего пускового броска тока на линию.
Внутренние двери из нержавеющей сталиДелят камеру на секции, сохраняют холод при открывании и снимаются для оттайки. Ручки внутренних дверей не примерзают и открываются даже при инее.
Подключение к системе мониторингаUSB, порт удалённой сигнализации и отверстие Ø 25 мм в каждой модели; регистратор данных — опция, самописец — опция для 588–838 л.
Регулируемые полкиПолки из нержавеющей стали переставляются по высоте под криобоксы и штативы, отверстия на стойках пронумерованы.
Технические характеристики
Параметр
КАДАММ МЗ-ВА3-58
КАДАММ МЗ-ВА3-188
КАДАММ МЗ-ВА3-340С
КАДАММ МЗ-ВА3-408С
КАДАММ МЗ-ВА3-588С
КАДАММ МЗ-ВА3-728С
КАДАММ МЗ-ВА3-838С
Объём, л
58
188
340
408
588
728
838
Внутренние размеры (Ш×Г×В), мм
330×453×410
465×465×830
488×607×1140
606×575×1180
606×738×1310
963×571×1350
894×718×1310
Габариты (Ш×Г×В), мм
635×757×1212
830×810×1607.5
854×1006×1907
872×1028×1945.5
891×1155×1994.5
1248×975×1994.5
1179×1135×1994.5
Диапазон температур, °C
−40…−86
Температура окружающей среды, °C
10…32
Охлаждение камеры
прямое, автокаскадная система
Оттайка
ручная
Хладагент
R4001
Компрессор
SECOP, 1 шт.
CUBIGEL, 1 шт.
SECOP, 1 шт.
SECOP, 2 шт.
Датчик температуры
PTC
Контроллер
микропроцессорный
Дисплей
цифровой дисплей
сенсорная панель 7″
Полки, ящики
1 полка
2 полки
3 полки
Внутренние двери, шт.
1
3
2
Материал камеры
нержавеющая сталь
Материал корпуса
сталь с порошковым покрытием
Теплоизоляция
пенополиуретан
Резервное питание сигнализации
72 ч
Измерительное отверстие (шт. / Ø, мм)
1 / 25
Порт USB
есть
Порт удалённой сигнализации
есть
Регистратор данных
опция
Регистратор температуры (самописец)
нет
опция
Резервное охлаждение CO2/LN2
опция
Колёса, опоры
есть
Энергопотребление, кВт·ч/сут
6.09
11.17
13.09
12.82
16.02
23.44
19.98
Уровень шума, дБ(А)
50
52
50
53
50
55
Мощность, Вт
442
660
810
890
1500
1400
1700
Ток, А
3.18
3.14
5.13
5.34
10.35
10.37
10.75
Электропитание
220 В, 50 Гц
Масса нетто/брутто, кг
112/146
194.5/220
224.5/284.5
235/279.5
283/345.5
316/392
332/407
Размеры упаковки (Ш×Г×В), мм
730×845×1400
915×928×1818
935×1070×2128
954×955×2094
970×1138×2195
1320×970×2185
1270×1100×2185
Состав смеси хладагента, комплектацию регистраторов и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
USB, порт удалённой сигнализации и измерительное отверстие Ø 25 мм есть в каждой модели. Самописец для МЗ-ВА3-58, МЗ-ВА3-188, МЗ-ВА3-340С и МЗ-ВА3-408С не поставляется.
▤
Спецификация КАДАММ МЗ-ВА3Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДолговременное хранение биоматериала, тканей и клеточных линий в криобоксах на регулируемых полках; раздельные внутренние двери позволяют работать с одной секцией, не прогревая остальные.
МикробиологияМузейные культуры бактерий и вирусов, штаммы-продуценты, контрольные штаммы для испытаний — в замороженном виде с защитным раствором.
Молекулярная биологияНуклеиновые кислоты, плазмиды, ферменты и наборы, которым по паспорту нужна глубокая заморозка.
Фармацевтическое производство и контроль качестваСубстанции и архивные образцы серий, стандартные образцы и промежуточные продукты биотехнологических процессов.
Химия и материаловедениеНестабильные реагенты, полимерные и электронные материалы, которые испытывают или хранят при низкой температуре.
Научные и учебные подразделенияОбщий морозильник на лабораторию или кафедру: сенсорная панель, понятная без обучения, и тревога, которая не пропустит открытую дверь или перегрев.
Чем сильна серия
Удобный интерфейс. Сенсорная панель 7 дюймов у пяти старших моделей: состояние шкафа видно издалека, настройки не требуют комбинаций кнопок.
Долгий резерв сигнализации. До 72 часов звуковой и световой тревоги без сети — персонал узнает об аварии даже после выходных.
Бережный пуск. Задержка пуска после восстановления питания защищает линию, на которой стоит несколько шкафов.
Сохранность холода. Раздельные внутренние двери, уплотнение по нескольким контурам и толстый слой пенополиуретана.
Готовность к мониторингу. USB, порт удалённой сигнализации, отверстие Ø 25 мм, регистратор данных и резервное охлаждение CO2/LN2 под заказ.
Широкий ряд объёмов. Семь моделей от 58 до 838 л с одинаковым диапазоном −40…−86 °C: легко подобрать шкаф под коллекцию и помещение.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-ВА3: Берите МЗ-ВА3, если нужен автокаскадный морозильник −86 °C с сенсорной панелью, долгим резервом сигнализации и возможностью поставить самописец на крупные модели. Если нужен шкаф меньше 58 или больше 838 л — смотрите МЗ-ВА1. Те же объёмы в другом исполнении — серия МЗ-ВА2; для сравнения по таблицам и выбора наши инженеры подготовят сводку. Для объёмов 420–860 л есть также серия МЗ-В27.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем автокаскадная система отличается от двухступенчатого каскада?+
В классическом каскаде две независимые холодильные цепи с двумя компрессорами: первая охлаждает конденсатор второй. В автокаскаде одна цепь работает на смеси хладагентов, которые разделяются внутри системы и последовательно отдают холод.
Узлов меньше, конструкция проще в обслуживании. В МЗ-ВА3 модели на 588, 728 и 838 л имеют по два компрессора — это запас производительности для больших камер.
Можно ли поставить МЗ-ВА3 вместо отечественного ультранизкотемпературного шкафа?+
Да, по назначению это тот же класс вертикальных морозильников. Сравнивайте прежде всего полезный объём, внутренние размеры под ваши стеллажи с криобоксами и наружные габариты — особенно ширину дверного проёма и высоту потолка.
Размеры каждой модели приведены в таблице, а с подбором по числу криобоксов поможет менеджер.
Какую модель выбрать: с цифровым дисплеем или с сенсорной панелью?+
Цифровой дисплей стоит на МЗ-ВА3-58 и МЗ-ВА3-188, сенсорная панель 7 дюймов — на всех моделях от 340 л. Выбор определяется прежде всего объёмом: если хватает 188 л, вы получите шкаф с кнопочным управлением, а начиная с 340 л — с сенсорным.
Как часто нужно размораживать камеру?+
Оттайка ручная, частота зависит от того, как часто открывают дверь и какая влажность в помещении. Внутренние двери замедляют нарастание инея; когда слой становится заметным, материал перекладывают в резервный шкаф, внутренние двери снимают, камеру оттаивают и моют.
Что будет при отключении электричества?+
Компрессоры остановятся, но сигнализация на резервном питании продолжит работать до 72 часов и сообщит о росте температуры. Хорошо утеплённая камера при закрытой двери нагревается медленно.
Чтобы удержать температуру при долгой аварии, закажите резервное охлаждение CO2/LN2 — система подаёт хладагент из баллона в камеру. После возврата сети морозильник включится с задержкой.
Как вывести тревогу на пост охраны или в систему мониторинга?+
Используйте порт удалённой сигнализации: к нему подключают внешний сигнальный контур или систему мониторинга. Зонд независимого регистратора заводят в камеру через измерительное отверстие Ø 25 мм. Данные можно выгрузить через USB; регистратор данных заказывается отдельно.
Какие требования к помещению?+
Температура воздуха — от 10 до 32 °C, вокруг шкафа нужен зазор для отвода тепла. Питание однофазное 220 В, 50 Гц. Модели на 588–838 л потребляют ток более 10 А, их лучше подключать к отдельной линии.
Перед заказом проверьте путь доставки: габариты в упаковке указаны в таблице.
Чем отличаются МЗ-ВА3-728С и МЗ-ВА3-838С при близком объёме?+
МЗ-ВА3-728С шире и мельче: камера 963×571×1350 мм, наружная ширина 1248 мм. МЗ-ВА3-838С уже и глубже: камера 894×718×1310 мм, ширина 1179 мм. Первый удобнее при ограниченной глубине помещения, второй — при ограниченной ширине.
Какой хладагент используется?+
В документации смесь обозначена как R4001. Точный состав и требования к обслуживанию холодильного контура уточняйте у менеджера.
