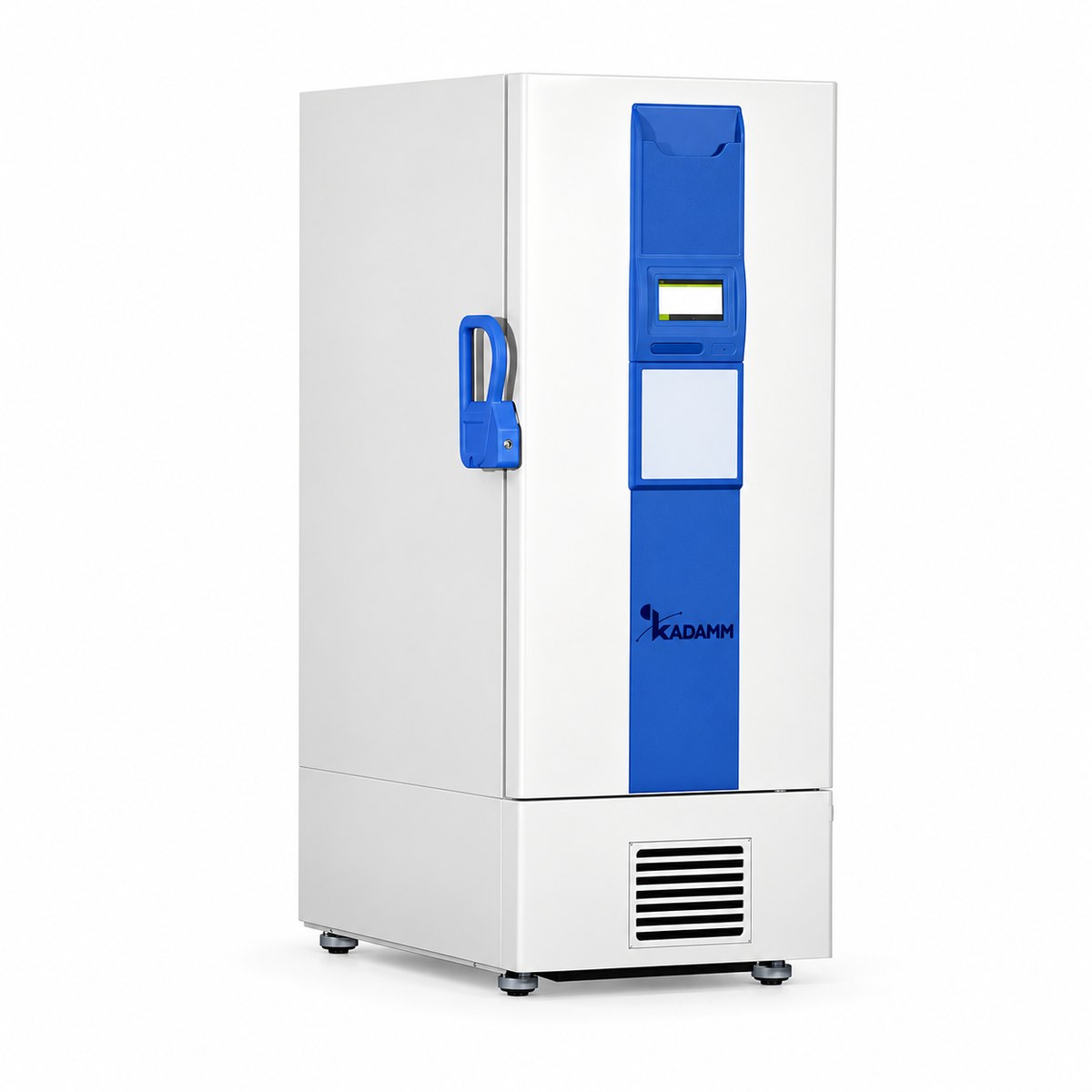

КАДАММ МЗ-ВД1 — Морозильник ультранизкотемпературный вертикальный −86 °C, с двумя холодильными системами, 408–838 л
Вертикальный морозильник для долгого хранения биоматериала, культур клеток и ферментов при глубоком холоде. Камеру охлаждают две независимые холодильные системы: если одна откажет, вторая не даст образцам оттаять, пока сервис устраняет неисправность.
Две независимые холодильные системыКамера из нержавеющей сталиВнутренние двериПароль и замок двери
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-ВД1 — вертикальный ультранизкотемпературный морозильник для биобанков, научных лабораторий и исследовательских центров, где в одном шкафу годами лежат образцы, которые нельзя ни заменить, ни повторно получить. Уставка задаётся в пределах −40…−86 °C, в серии четыре типоразмера: 408, 588, 728 и 838 л полезного объёма.
Главная особенность серии — резервирование холода. Камеру обслуживают две раздельные холодильные системы, каждая со своим компрессором SECOP. В штатном режиме они работают вместе и быстро опускают температуру после загрузки. Если одна система выходит из строя, вторая продолжает охлаждение и удерживает в камере около −70 °C: образцы остаются замороженными, а у персонала есть время вызвать сервис и спокойно решить, нужно ли перегружать содержимое.
Режим ведёт микропроцессорный контроллер по датчику PTC, уставка меняется с шагом 1 °C. Значения выводятся на дисплей LCD; доступ к изменению параметров закрыт паролем, поэтому случайное нажатие или посторонний человек не собьёт режим хранения. Наружная дверь запирается на замок, а ограничитель на петле не даёт ей распахнуться и удариться о стену или соседнее оборудование.
За наружной дверью стоят внутренние двери из нержавеющей стали SUS304. Они делят камеру на отсеки: открывая один, не выпускаешь холод из остальных, и температура после доступа к образцам восстанавливается быстрее. Внутренние двери снимаются — это упрощает оттайку и мойку камеры. Сама камера тоже из нержавеющей стали SUS304, полки переставляются по высоте под штативы и коробки нужного размера.
Оттайка ручная: иней с уплотнений и стенок периодически удаляют, освободив камеру. Это обычная практика для морозильников −86 °C: при глубоком холоде автоматический нагрев испарителя дал бы скачки температуры, недопустимые для образцов. Перед оттайкой содержимое переносят во второй морозильник или в транспортный контейнер с сухим льдом.
Сигнализация звуком и миганием сообщает о высокой и низкой температуре, ошибке датчика, отказе терморегулятора, отключении питания, открытой двери, превышении температуры в помещении, неисправности конденсатора, необходимости проверить фильтр, отклонении напряжения и разряде батареи. Корпус — оцинкованная сталь с антибактериальным порошковым покрытием; шкаф стоит на поворотных колёсах с фиксаторами, его можно откатить для уборки и обслуживания.
Морозильник с двумя системами отдаёт в помещение много тепла: оставьте свободное место вокруг корпуса для отвода воздуха от конденсаторов, держите фильтр чистым и подключайте шкаф к отдельной розетке с заземлением, лучше через стабилизатор или ИБП. Схему подключения к системе мониторинга температуры и состав выходов сигнализации уточните у менеджера.
Как устроена серия
Две независимые холодильные системыКаждая система — свой компрессор SECOP и свой контур. Отказ одного контура не останавливает охлаждение: вторая система держит камеру около −70 °C.
Глубокий холод до −86 °CУставка от −40 до −86 °C с шагом 1 °C: один шкаф подходит и для долгосрочного архива, и для промежуточного хранения при более тёплом режиме.
Внутренние двери из SUS304Отсеки за наружной дверью сокращают потерю холода при доступе к одной полке. Двери снимаются для оттайки и мойки.
Нержавеющая камераСтенки и полки камеры из стали SUS304 легко моются и дезинфицируются, не боятся конденсата и перепадов температуры.
Микропроцессорный контрольКонтроллер по датчику PTC и дисплей LCD; изменение параметров только после ввода пароля.
Развёрнутая сигнализацияЗвук и световой сигнал по температуре, датчику, терморегулятору, питанию, двери, конденсатору, фильтру, напряжению, батарее и перегреву помещения.
Защита доступаЗамок наружной двери, пароль на панели и ограничитель угла открывания двери.
Колёса с фиксаторамиПоворотные колёса позволяют переставить шкаф при перепланировке и откатить его для обслуживания, фиксаторы держат его на месте в работе.
Технические характеристики
Параметр
КАДАММ МЗ-ВД1-408
КАДАММ МЗ-ВД1-588
КАДАММ МЗ-ВД1-728
КАДАММ МЗ-ВД1-838
Объём, л
408
588
728
838
Внутренние размеры (Ш×Г×В), мм
606×575×1180
606×738×1310
963×571×1350
894×718×1310
Габариты (Ш×Г×В), мм
891×992×1945
891×1155×1994
1248×975×1994
1179×1135×1994
Диапазон температур, °C
−40…−86, шаг уставки 1 °C
Холодильная система
две независимые системы; при отказе одной вторая удерживает около −70 °C
Компрессор
SECOP, 2 шт.
Хладагент
R4001 без ХФУ (марку уточняйте у менеджера)
Оттайка
ручная
Датчик температуры
PTC
Контроллер
микропроцессорный, пароль на изменение параметров
Дисплей
LCD
Материал камеры
нержавеющая сталь SUS304
Внутренние двери
нержавеющая сталь SUS304, съёмные
Материал корпуса
оцинкованная сталь с антибактериальным порошковым покрытием
Полки, ящики
3 полки, регулируемые по высоте
Сигнализация
высокая и низкая температура, ошибка датчика, отказ терморегулятора, отключение питания, дверь, температура в помещении, отказ конденсатора, проверка фильтра, отклонение напряжения, разряд батареи; звуковая и световая
Замок двери
есть
Колёса
поворотные с фиксаторами
Уровень шума, дБ(А)
53
55
Мощность, Вт
1350
1500
1400
1700
Электропитание
AC 110/220 В ±10 %, 50/60 Гц
Масса нетто/брутто, кг
285/310
303/332
380/400
391/424
Габариты в упаковке (Ш×Г×В), мм
954×955×2094
970×1138×2185
1320×970×2185
1262×1098×2185
Марку хладагента, состав выходов сигнализации и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-ВД1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДолговременное хранение биоматериала, ДНК, РНК и сывороток в пробирках и криокоробках, где потеря одной партии означает потерю многолетней работы.
Культуры клеток и штаммыПромежуточное хранение клеточных линий и микробных коллекций перед переносом в жидкий азот или после размораживания для работы.
Ферменты и реактивыФерменты, рестриктазы, наборы для ПЦР и секвенирования, белковые препараты, которые по паспорту хранят при глубоком холоде.
Научные и учебные лабораторииОбщий морозильник на институт или кафедру: отсеки за внутренними дверями, пароль на панели и замок двери разграничивают доступ групп.
Контроль качества и архив пробАрхивные образцы продукции и сырья, отобранные для повторных испытаний, с длительным сроком хранения.
Аптечный складПрепараты и субстанции, требующие хранения при ультранизкой температуре, на складе с круглосуточным контролем режима.
Чем сильна серия
Резерв холода в самом шкафу. Вторая система — это не дополнительный морозильник на случай аварии, а встроенный дублёр: при отказе контура камера остаётся около −70 °C.
Быстрое восстановление режима. Две системы вместе быстрее снимают теплоприток после загрузки, а внутренние двери ограничивают потерю холода при открывании.
Гигиеничная камера. Нержавеющая сталь SUS304 внутри, съёмные внутренние двери, корпус с антибактериальным покрытием.
Контроль и защита. Пароль, замок, сигнализация по температуре, питанию, напряжению, конденсатору и фильтру.
Четыре объёма. От 408 до 838 л; МЗ-ВД1-728 с широкой и неглубокой камерой удобен там, где важен доступ к передним рядам штативов.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-ВД1: Нужен вертикальный морозильник −86 °C, у которого холод не пропадает при отказе одного компрессора: ценный архив, коллекции, образцы без дубликатов. Если резервирование не требуется и важнее простота, смотрите серии МЗ-В24 и МЗ-В25. Серия МЗ-ВД2 тоже с двумя системами в тех же объёмах — сравните ТТХ двух серий или спросите менеджера. Для малых объёмов — МЗ-ВА1 и МЗ-ВА2, близкие объёмы в исполнении С — МЗ-В27.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Компрессор — самый нагруженный узел морозильника −86 °C, а его отказ в обычном шкафу означает, что камера начнёт отогреваться в течение нескольких часов. В МЗ-ВД1 холод дают два независимых контура со своими компрессорами SECOP.
Если один выходит из строя, второй продолжает работу и держит в камере около −70 °C. Образцы остаются замороженными, а сервис устраняет неисправность без экстренной перегрузки всего содержимого.
Работают ли системы одновременно?+
Да, в штатном режиме охлаждают обе. Это ускоряет выход на режим после загрузки и восстановление температуры после открывания двери. Алгоритм работы систем для вашего режима эксплуатации наши инженеры поясняют при подборе.
Можно ли поставить его вместо ММШ-220 или другого старого морозильника?+
Да, если речь о хранении при глубоком холоде в вертикальном шкафу. Сравнивайте по полезному объёму и наружным размерам: МЗ-ВД1-408 ставят на замену шкафам меньшего объёма с запасом, МЗ-ВД1-728 и МЗ-ВД1-838 — для объединения нескольких старых морозильников в один.
Проверьте ширину дверного проёма и место под открытую дверь: наружные размеры и габариты в упаковке каждой модели — в таблице выше.
Как часто нужно размораживать?+
Оттайка ручная, частота зависит от того, как часто открывают дверь и какая влажность в помещении. Ориентир — толщина инея на уплотнениях и внутренних дверях: когда он мешает плотному закрыванию, камеру освобождают и оттаивают.
Внутренние двери снимаются, поэтому их удобно оттаивать и мыть отдельно. На время оттайки образцы переносят в другой морозильник или контейнер с сухим льдом.
Что будет при отключении электричества?+
Сработает сигнализация отключения питания. Охлаждение без сети невозможно, поэтому для ценных коллекций шкаф подключают через ИБП или к линии с резервным генератором, а сигнализацию дублируют на пост охраны или в систему мониторинга.
Состав выходов для внешнего оповещения уточните у менеджера при заказе.
Какие требования к помещению?+
Шкаф весит от 285 до 391 кг нетто и стоит на колёсах — пол должен выдерживать нагрузку, а проход — пропустить морозильник в упаковке. Оставьте свободное пространство для отвода тепла от конденсаторов.
Сигнализация следит за температурой в помещении: если в комнате жарко, она предупредит заранее, до того как камера начнёт терять холод.
Чем отличаются модели одного объёма по форме камеры?+
МЗ-ВД1-728 имеет широкую и неглубокую камеру 963×571×1350 мм: штативы стоят в два ряда по ширине, а не один за другим. МЗ-ВД1-838 глубже и немного уже. МЗ-ВД1-408 и МЗ-ВД1-588 одной ширины и различаются глубиной и высотой камеры.
Можно ли перевести морозильник на −40 °C?+
Да, уставка задаётся в любом значении от −40 до −86 °C с шагом 1 °C. Это удобно, если часть коллекции хранят при более тёплом режиме или шкаф временно используют как резервный.
Какое питание нужно?+
Однофазная сеть AC 110/220 В ±10 %, 50/60 Гц. Потребляемая мощность — от 1350 до 1700 Вт в зависимости от модели. Рекомендуем отдельную линию с заземлением и стабилизатор напряжения: при отклонении напряжения контроллер подаст сигнал тревоги.
