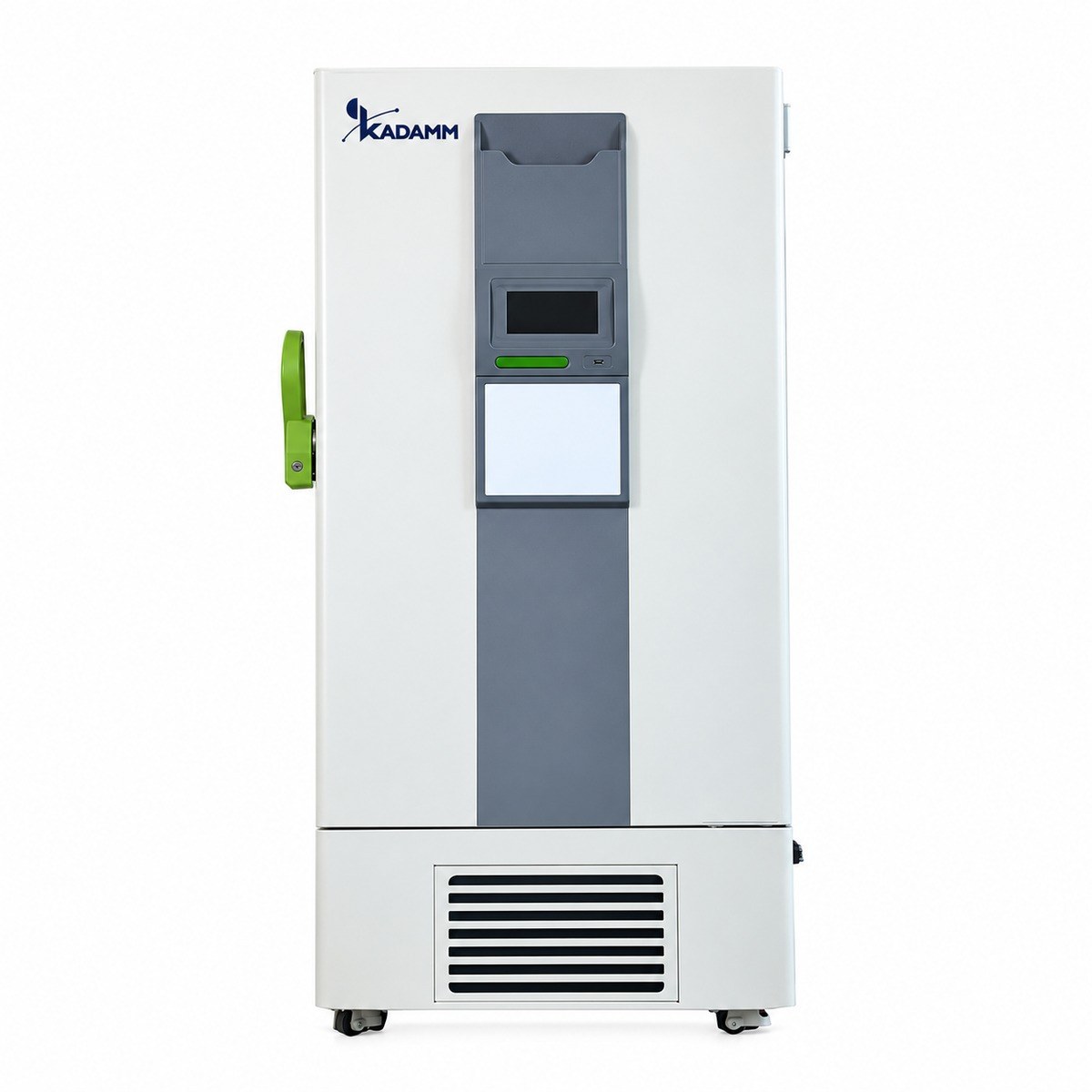

КАДАММ МЗ-ВД2 — Морозильник ультранизкотемпературный вертикальный −86 °C, с двумя холодильными системами, 408–838 л
Ультранизкотемпературный шкаф с двумя независимыми контурами охлаждения для долговременного хранения биоматериала, штаммов и реактивов. Если один контур остановится, второй не даст камере отогреться, а контроллер сообщит о неисправности звуком, светом и через порт удалённой сигнализации.
Две независимые холодильные системыКамера из нержавеющей сталиДве внутренние двериUSB и удалённая сигнализация
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-ВД2 — вертикальный морозильный шкаф с уставкой от −40 до −86 °C, в котором холод вырабатывают два самостоятельных контура. Каждый контур имеет свой компрессор SECOP, поэтому поломка одного узла не превращает морозильник в тёплый ящик. Серия включает три типоразмера: 408, 588 и 838 л полезного объёма.
В обычной работе оба контура могут включаться одновременно — так камера быстрее выходит на рабочую температуру после загрузки и быстрее восстанавливается после открывания двери. Если один контур выходит из строя, оставшийся удерживает камеру около −70 °C: образцы остаются замороженными, пока сервисный инженер устраняет неисправность. Точное значение для вашей загрузки уточняйте у менеджера.
Камера выполнена из нержавеющей стали и охлаждается напрямую, без вентилятора внутри. За наружной дверью стоят две внутренние двери, которые открываются раздельно: достаёте штатив из верхней половины — нижняя остаётся закрытой и не набирает влагу. Иней удаляется ручной оттайкой; внутренние двери снимаются, чтобы камеру было удобно разморозить и вымыть.
Корпус из окрашенной стали утеплён пенополиуретаном. Уплотнение наружной двери рассчитано на минимальные потери холода, а ручка из нержавеющей стали открывает дверь и тогда, когда по контуру проёма намёрз лёд. Внутри — по три полки из нержавеющей стали в каждой модели.
Управляет шкафом микропроцессорный контроллер с датчиком PTC и LCD-дисплеем. Контроллер строит график температуры, хранит журнал тревог, разграничивает права пользователей и проводит самодиагностику. Для внешнего контроля есть измерительное отверстие Ø 25 мм, порт USB и порт удалённой сигнализации; регистратор данных и резервное охлаждение CO2 или LN2 заказываются как опции.
После перебоя в сети шкаф запускается с задержкой: если в помещении несколько морозильников, они не стартуют одновременно и не выбивают автомат пусковыми токами. Сигнализация работает от резервной батареи до 72 часов, а питание шкафа — однофазная сеть 220 В, 50 Гц.
Перед установкой проверьте отдельную линию 220 В под ток до 6,9 А и место для отвода тепла: допустимая температура в помещении — 10…32 °C для МЗ-ВД2-408 и МЗ-ВД2-838 и 10…35 °C для МЗ-ВД2-588. Ширину дверных проёмов сверьте с габаритами из таблицы, порядок доставки и подъёма — с менеджером.
Как устроена серия
Два независимых контураУ каждого контура свой компрессор SECOP. Отказ одного не останавливает охлаждение: второй продолжает держать камеру в глубоком холоде до ремонта.
Совместная работа системПри загрузке и после долгого открывания контуры работают вместе и быстрее возвращают камеру к уставке, чем один компрессор.
Две внутренние двериВерхняя и нижняя секции открываются по отдельности, тёплый воздух попадает только в одну половину, инея на стенках образуется меньше.
Съёмные внутренние двериДвери снимаются для оттайки и мойки: камеру из нержавеющей стали можно очистить целиком, не разбирая шкаф.
Контроллер с журналомМикропроцессор, датчик PTC, LCD-дисплей, график температуры, журнал тревог, уровни доступа пользователей и самодиагностика.
Сигнализация и оповещениеЗвуковой и световой сигнал при высокой и низкой температуре, питание сигнализации от батареи до 72 ч, порт удалённой сигнализации, SMS-оповещение — опция.
Задержка пускаПосле восстановления питания шкаф включается не сразу, а с задержкой, чтобы группа морозильников не перегрузила сеть одновременным стартом.
Подключение внешнего контроляИзмерительное отверстие Ø 25 мм для зонда, порт USB в стандарте, регистратор данных и резервное охлаждение CO2/LN2 — опции.
Технические характеристики
Параметр
КАДАММ МЗ-ВД2-408
КАДАММ МЗ-ВД2-588
КАДАММ МЗ-ВД2-838
Объём, л
408
588
838
Внутренние размеры (Ш×Г×В), мм
606×575×1180
606×738×1310
894×718×1310
Габариты (Ш×Г×В), мм
872×940×1945,5
872×1100×1994,5
1160×1085×1994,5
Диапазон температур, °C
−40…−86
Температура окружающей среды, °C
10…32
10…35
10…32
Охлаждение камеры
прямое охлаждение, две независимые холодильные системы
Оттайка
ручная
Компрессор
SECOP, 2 шт.
Хладагент
смесь углеводородных хладагентов
Датчик температуры
PTC
Контроллер
микропроцессорный
Дисплей
LCD
Полки, ящики
3 полки из нержавеющей стали
Внутренние двери
2
Материал камеры
нержавеющая сталь
Материал корпуса
окрашенная сталь
Теплоизоляция
пенополиуретан
Измерительное отверстие (шт. / Ø, мм)
1 / 25
Порт USB
есть
Порт удалённой сигнализации
есть
Регистратор температуры (самописец, принтер)
нет
Регистратор данных
опция
Резервное питание сигнализации
72 ч
Резервное охлаждение CO2/LN2
опция
Колёса, опоры
есть
Мощность, Вт
725
800
840
Ток, А
5,7
6,9
6,5
Энергопотребление, кВт·ч/сут
11
15,5
24
Уровень шума, дБ(А)
53
50
55
Электропитание
220 В, 50 Гц
Масса нетто/брутто, кг
215/245
249/275
275/305
Размеры упаковки (Ш×Г×В), мм
950×960×2110
970×1140×2190
1280×1120×2210
Температуру камеры при работе одной системы, тип дисплея и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-РД
Регистратор данных
независимая запись температуры камеры
Для: все модели серии
ОП-РО
Резервное охлаждение CO2/LN2
подача хладагента из баллона при отключении питания
Для: все модели серии
ОП-SMS
SMS-оповещение
тревоги по температуре на телефон
Для: все модели серии
Порт USB, порт удалённой сигнализации и измерительное отверстие Ø 25 мм есть в каждой модели. Состав опций и совместимость с вашей системой мониторинга уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-ВД2Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекции образцовДолговременное хранение биоматериала, сыворотки и плазмы в криопробирках: резервный контур защищает архив, который нельзя собрать заново.
Микробиологические коллекцииШтаммы бактерий, вирусы и грибы в криопротекторе при −80 °C: раздельные внутренние двери уменьшают колебания температуры при выемке.
Клеточные культурыПромежуточное хранение замороженных клеточных линий до переноса в жидкий азот и банки рабочих клеток лаборатории.
Молекулярная биологияФерменты, плазмиды, выделенные нуклеиновые кислоты и белковые препараты, которым требуется хранение глубже −70 °C.
Фармацевтическая разработка и складСубстанции, стандартные образцы и экспериментальные препараты с требованием ультранизкой температуры, с журналом тревог для аудита.
Научные и промышленные лабораторииХимические и биотехнологические образцы, пробы морепродуктов и сырья, материалы, чувствительные к деградации при обычной заморозке.
Чем сильна серия
Холод не пропадает при отказе. Два контура с отдельными компрессорами: неисправность одного не приводит к разморозке камеры.
Умеренное потребление. От 725 до 840 Вт и от 11 до 24 кВт·ч в сутки на весь ряд объёмов, однофазная сеть 220 В.
Готов к мониторингу. USB, порт удалённой сигнализации и измерительное отверстие есть в каждой модели, регистратор данных и SMS — по заказу.
Сигнализация без сети. Резервная батарея держит сигнализацию до 72 ч — отключение питания не останется незамеченным.
Аккуратная работа с камерой. Две раздельные съёмные внутренние двери, полки и камера из нержавеющей стали, ручка, которая открывается и при намёрзшем льде.
Защита сети. Задержка пуска после восстановления питания разносит старт нескольких шкафов во времени.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-ВД2: МЗ-ВД2 — когда нужен вертикальный шкаф −86 °C с двумя контурами и одновременно умеренным потреблением, порт USB, удалённая сигнализация и резервное охлаждение CO2/LN2 по заказу. Серия МЗ-ВД1 тоже с двумя системами в тех же объёмах, но с другим набором функций и мощностью — сравните таблицы двух серий. Если резервирование холода не требуется, смотрите МЗ-В24 и МЗ-В25; малые объёмы — МЗ-ВА1, МЗ-ВА2 и МЗ-ВА3; исполнение С — МЗ-В27.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
В шкафу два самостоятельных контура охлаждения, у каждого свой компрессор SECOP. Они могут работать вместе, ускоряя охлаждение, а при отказе одного второй продолжает охлаждать камеру.
Это не замена сервису: неисправный контур нужно ремонтировать, но образцы за это время остаются замороженными.
Какую температуру держит шкаф на одной системе?+
Около −70 °C — этого достаточно, чтобы образцы не начали оттаивать до приезда инженера. Точное значение зависит от загрузки и температуры в помещении, уточняйте у менеджера.
Чем МЗ-ВД2 отличается от МЗ-ВД1?+
Обе серии — вертикальные шкафы −86 °C с двумя системами на 408, 588 и 838 л. У МЗ-ВД2 мощность 725–840 Вт, в стандарте USB и порт удалённой сигнализации, сигнализация от батареи до 72 ч, резервное охлаждение CO2/LN2 доступно опцией.
Полное сравнение — по таблицам ТТХ обеих серий; наши инженеры помогут выбрать под вашу задачу.
Можно ли поставить его вместо ММШ-220?+
По назначению — да, если нужна температура до −86 °C. Объём подбирайте по числу штативов: МЗ-ВД2-408 — для небольшого архива подразделения, МЗ-ВД2-588 и МЗ-ВД2-838 — для общего хранилища.
До заказа сверьте габариты с дверными проёмами и местом установки.
Как часто размораживать камеру?+
Оттайка ручная: по мере нарастания инея на стенках, обычно при плановом обслуживании. Образцы переносят в резервный морозильник, внутренние двери снимают, камеру оттаивают и моют. Раздельные внутренние двери заметно замедляют образование инея.
Что будет при отключении электричества?+
Сработает сигнализация: её питание от батареи держится до 72 ч, сигнал можно вывести на пост через порт удалённой сигнализации или SMS (опция). Камера с толстой теплоизоляцией нагревается медленно.
Для длительных отключений заказывают резервное охлаждение CO2 или LN2 — баллон подаёт хладагент в камеру, пока нет сети. При возврате питания шкаф стартует с задержкой.
Как вести журнал температуры?+
Контроллер сам строит график и хранит журнал тревог; данные выгружаются через USB. Для независимой записи закажите регистратор данных или заведите зонд внешней системы мониторинга через отверстие Ø 25 мм.
Какие условия нужны в помещении?+
Температура воздуха 10…32 °C для МЗ-ВД2-408 и МЗ-ВД2-838, 10…35 °C для МЗ-ВД2-588, свободное место для отвода тепла от конденсаторов и отдельная розетка 220 В. Уровень шума 50–55 дБ(А) — шкаф лучше ставить в отдельном помещении или коридоре хранилища.
