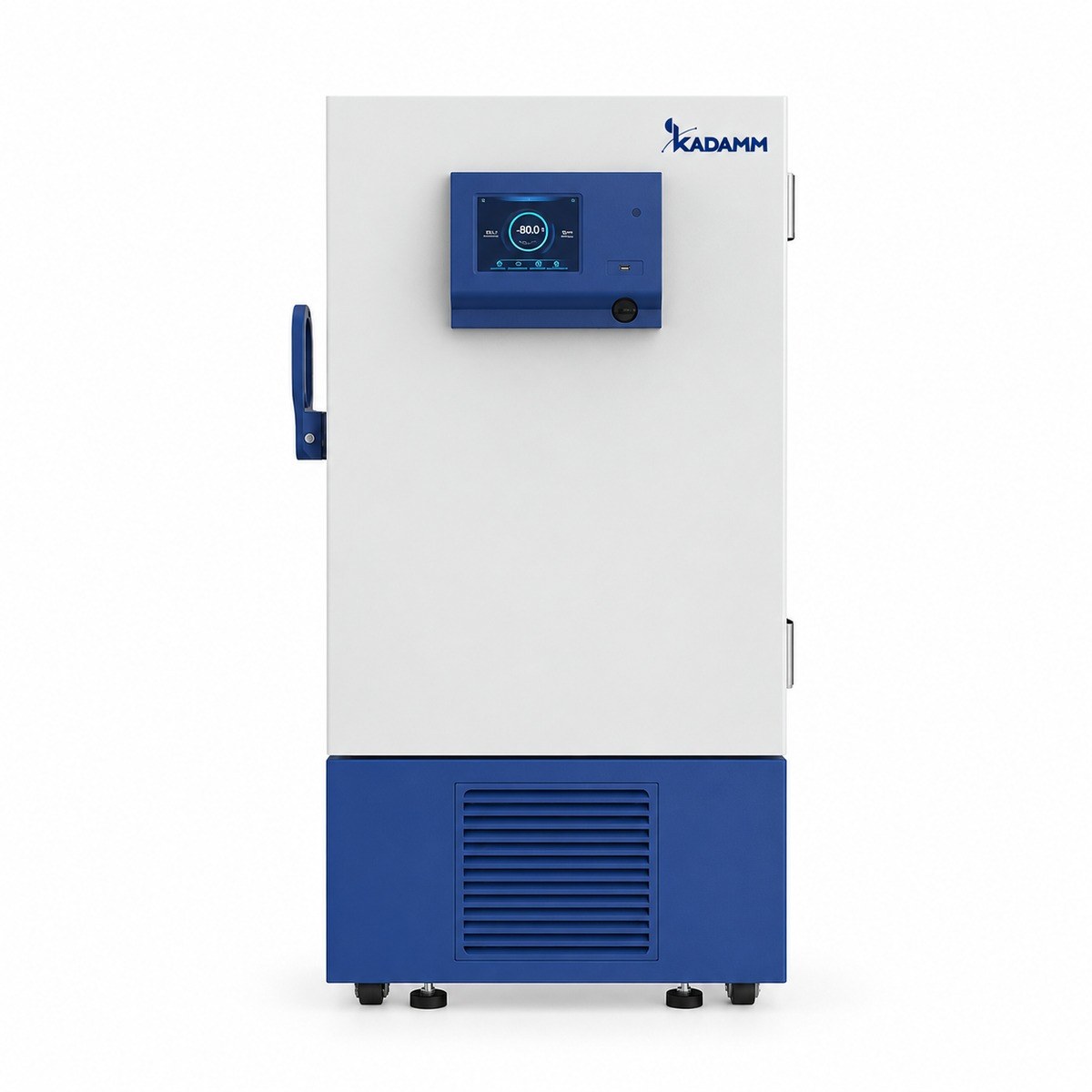

КАДАММ МЗ-В22 — Морозильник ультранизкотемпературный вертикальный −86 °C, 168–348 л
Шкаф сверхнизких температур среднего объёма для долговременного хранения биоматериала, культур и реактивов. Холод дают две компрессорные ступени на природных хладагентах, нержавеющая камера разделена внутренними дверями, а данные о температуре выводятся по USB и RS485.
Две ступени охлажденияПриродные хладагентыВнутренние двери из нержавеющей сталиИнтерфейсы USB и RS485
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-В22 — вертикальный ультранизкотемпературный морозильник, который поддерживает в камере любую уставку от −40 до −86 °C. Серия состоит из двух моделей: МЗ-В22-168 на 168 л ставят там, где запас образцов умеренный, а места мало; МЗ-В22-348 на 348 л подходит для общего хранилища подразделения или биобанка лаборатории.
Сверхнизкую температуру одна компрессорная ступень не обеспечивает, поэтому в шкафу работают два компрессора на паре природных хладагентов R290 и R170. Заправка небольшая — 183 г у младшей модели и 308 г у старшей. Испаритель выполнен встроенным змеевиком из медной трубки, конденсатор — медная трубка с алюминиевым оребрением. Камера охлаждается прямым способом, без вентилятора внутри, поэтому иней со стенок периодически удаляют вручную.
Внутренняя камера изготовлена из нержавеющей стали SUS304, наружный корпус — из окрашенного стального листа. Пространство между ними заполнено пенополиуретаном, вспененным на циклопентане; той же пеной заполнена наружная дверь. За ней стоят внутренние двери из нержавеющей стали, тоже утеплённые: открывая одну секцию, вы не выпускаете холод из всей камеры, и после закрывания шкаф возвращается к уставке не дольше чем за 30 минут.
Режим ведёт микропроцессорный контроллер, температура выводится на дисплей LCD с шагом 0.1 °C. По объёму камеры температура отличается не больше чем на ±4 °C. От включения до выхода на рабочий режим проходит не более 7 часов — это время закладывают при вводе в эксплуатацию и после размораживания.
В стандартной комплектации — два измерительных отверстия для зондов внешних регистраторов, порт USB для выгрузки данных и интерфейс RS485 для подключения к системе мониторинга помещения. Состав сигнализации, наличие резервной батареи и замка уточняйте у менеджера перед заказом.
Шкаф стоит на колёсах, его можно перекатить к месту установки без погрузчика. Питание — однофазная сеть AC 220 В 50 Гц; исполнение на 110/220 В 60 Гц заказывается как опция. Потребляемая мощность — 830 и 915 Вт, полная мощность обеих моделей 1386 ВА: это значение берут для расчёта линии и источника бесперебойного питания.
Перед установкой проверьте ширину дверного проёма и лифта: наружные размеры МЗ-В22-348 — 869×989×1924 мм, в упаковке 1020×1180×2130 мм, масса брутто 332 кг. Морозильнику нужна отдельная розетка с заземлением и свободное пространство вокруг корпуса для отвода тепла от конденсатора; требования к помещению наши инженеры подскажут при подборе.
Как устроена серия
Двухкомпрессорная системаДве ступени охлаждения на хладагентах R290 и R170 опускают камеру до −86 °C; верхнюю границу диапазона можно поднять до −40 °C, если образцам достаточно более мягкой заморозки.
Медный теплообменный контурЗмеевик испарителя встроен в стенки камеры, конденсатор собран из медной трубки с алюминиевым оребрением — теплопередача стабильная, без вентилятора внутри объёма хранения.
Изоляция на циклопентанеПенополиуретан, вспененный циклопентаном, заполняет корпус и наружную дверь: теплоприток через стенки мал, а вспениватель не разрушает озоновый слой.
Внутренние двериНержавеющие утеплённые двери за наружной разделяют камеру на секции. Доступ к одной полке не отогревает остальные, а восстановление после открывания укладывается в 30 минут.
Камера из SUS304Нержавеющая сталь переносит многократное замораживание и оттаивание, не корродирует от конденсата и моется обычными лабораторными дезинфектантами.
Контроллер и дисплей LCDМикропроцессорное управление уставкой, отображение температуры с шагом 0.1 °C, понятная индикация режима на передней панели.
USB и RS485 в стандартеЖурнал температуры выгружается на флеш-накопитель, а линия RS485 передаёт данные в систему мониторинга. Два отверстия позволяют завести зонды независимых регистраторов.
КолёсаКорпус на колёсах удобно выкатить для уборки за шкафом или переставить при перепланировке.
Технические характеристики
Параметр
КАДАММ МЗ-В22-168
КАДАММ МЗ-В22-348
Объём, л
168
348
Внутренние размеры (Ш×Г×В), мм
465×455×820
490×612×1150
Габариты (Ш×Г×В), мм
844×807×1594
869×989×1924
Размеры упаковки (Ш×Г×В), мм
1000×970×1790
1020×1180×2130
Диапазон температур, °C
−40…−86
Точность поддержания (индикации) температуры, °C
0.1
Равномерность температуры, °C
±4
Стабильность температуры, °C
≤6
Время восстановления температуры
≤30 мин
Время охлаждения
≤7 ч
Контроллер
микропроцессорный
Дисплей
LCD
Охлаждение
прямое
Хладагент
R290/R170, 183 г
R290/R170, 308 г
Компрессор
компрессор международного бренда, 2 шт.
Конденсатор и испаритель
испаритель — встроенный змеевик из медной трубки; конденсатор — медная трубка с алюминиевым оребрением
Оттайка
ручная
Изоляция
пенополиуретан на циклопентане
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
окрашенный стальной лист
Дверь
наружная вспененная ×1; внутренние вспененные из нержавеющей стали ×3
наружная вспененная ×1; внутренние вспененные из нержавеющей стали ×2
Число внутренних дверей и полок, состав сигнализации и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-П60
Электропитание 110/220 В, 60 Гц
вместо стандартного AC 220 В, 50 Гц
Для: все модели серии
Два измерительных отверстия, порт USB и интерфейс RS485 входят в стандартную комплектацию обеих моделей.
▤
Спецификация КАДАММ МЗ-В22Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанк и коллекции образцовМноголетнее хранение аликвот сыворотки, плазмы, тканей и выделенной ДНК и РНК в глубокой заморозке.
Культуры клеток и микроорганизмовПромежуточное хранение криопробирок со штаммами и клеточными линиями, рабочие банки культур.
Ферменты и реактивыРестриктазы, полимеразы, белковые препараты, стандарты и наборы, для которых паспорт требует сверхнизкой температуры.
Хранение крови и её компонентовЗамороженная плазма и образцы крови в лабораторном хранилище, отдельно от рабочих холодильников +4 °C.
Научные и учебные лабораторииОбщий шкаф глубокой заморозки на кафедру или отдел: внутренние двери делят камеру между группами.
Контроль качества на производствеАрхивные образцы партий, контрольные штаммы и материалы, которые хранят до окончания срока прослеживаемости.
Чем сильна серия
Две ступени холода. Двухкомпрессорная схема на R290/R170 держит −86 °C без жидкого азота и сухого льда.
Быстрый возврат к уставке. Внутренние двери и плотная изоляция возвращают камеру к заданной температуре не дольше чем за 30 минут после открывания.
Данные о температуре в стандарте. USB и RS485 входят в базовую поставку, дополнительный модуль связи заказывать не нужно.
Когда выбирают КАДАММ МЗ-В22: Серия МЗ-В22 — когда нужен вертикальный шкаф −86 °C на 168 или 348 л с USB и RS485 в стандарте. Если хватает камеры до 108 л и шкаф должен встать у стола — смотрите МЗ-В21. Для тех же объёмов в другом исполнении сравните МЗ-В23, МЗ-ВИ1 и МЗ-ВИС1; для хранилища больше 348 л — серии МЗ-В24, МЗ-В25 и МЗ-В26.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Считайте не литры, а штативы: сколько криобоксов вы закладываете сейчас и сколько добавится за несколько лет. Внутренние размеры камеры — 465×455×820 мм и 490×612×1150 мм, по ним легко прикинуть число стоек.
Если морозильник будет заполнен меньше чем наполовину, берите МЗ-В22-168: пустой объём греется при каждом открывании и прибавляет работы компрессорам.
Можно ли поставить его вместо ММШ-220?+
По назначению — да: это вертикальный шкаф глубокой заморозки. По объёму ближе всего МЗ-В22-168; если планируете расширять коллекцию, рассмотрите МЗ-В22-348.
Перед заменой сверьте габариты корпуса и проёма, массу и мощность линии — данные в таблице выше.
Почему в шкафу два компрессора?+
Одной ступенью с обычным хладагентом нельзя получить −86 °C. Первая ступень на R290 охлаждает конденсатор второй ступени, а вторая на R170 уже создаёт сверхнизкую температуру в испарителе камеры.
Как часто нужно размораживать?+
Оттайка ручная: при прямом охлаждении иней нарастает на стенках, особенно при частом открывании. Удаляйте его скребком, когда слой становится заметным, а полное размораживание планируйте по графику, заранее переложив образцы в резервный морозильник.
После включения шкаф выходит на режим не дольше чем за 7 часов — загружайте образцы, когда температура стабилизируется.
Как подключить морозильник к системе мониторинга?+
Интерфейс RS485 передаёт данные в систему мониторинга помещения, порт USB служит для выгрузки журнала. Зонды независимых регистраторов заводят через одно из двух измерительных отверстий, не нарушая изоляцию корпуса.
Что будет при отключении электричества?+
Хорошо утеплённая камера с закрытыми дверями нагревается медленно, но время до опасной температуры зависит от загрузки. Наличие резервной батареи и состав сигнализации уточняйте у менеджера.
Для ответственных коллекций подключайте шкаф через источник бесперебойного питания и держите план переноса образцов. Для расчёта ИБП берите полную мощность 1386 ВА.
Какая сеть нужна для подключения?+
Стандартное исполнение — AC 220 В, 50 Гц. Под сеть 110/220 В 60 Гц шкаф поставляется по отдельному заказу. Выделите под морозильник отдельную розетку с заземлением и не подключайте через удлинители.
Почему у МЗ-В22-168 внутренних дверей больше, чем у МЗ-В22-348?+
Так указано в спецификации: у младшей модели три внутренние двери при двух полках, у старшей — две при трёх полках. Точную схему секций для вашей поставки подтвердит менеджер.
Насколько он шумный?+
Уровень шума — 53 дБ(А). Шкаф можно ставить в лабораторном помещении, но лучше — в отдельной комнате с хорошей вентиляцией, где тепло от конденсатора не нагревает рабочую зону.
