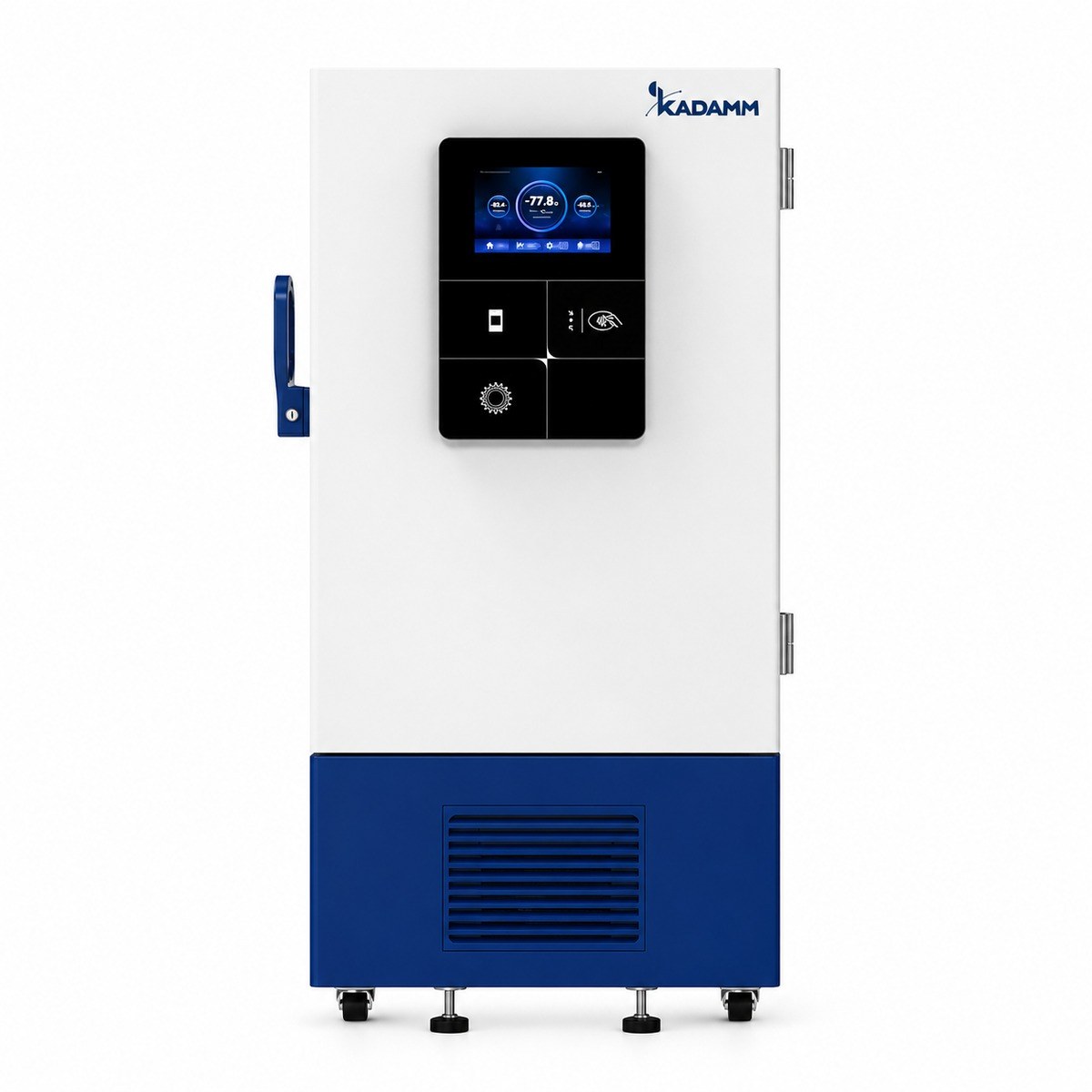

КАДАММ МЗ-ВИС1 — Морозильник ультранизкотемпературный вертикальный −86 °C, с инверторным компрессором, с сенсорной панелью, 168–348 л
Вертикальный морозильник для долговременного хранения биоматериала, культур клеток и реактивов при сверхнизкой температуре. Инверторный компрессор подстраивает производительность под нагрузку, а сенсорная панель объединяет управление, контроль доступа и журнал образцов.
Инверторный компрессорСенсорная панель AndroidДоступ по отпечатку, NFC и паролюУдалённый мониторинг и учёт образцов
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
168–348 л
Объём камеры
−40…−86 °C
Диапазон уставки
10,1 дюйма
Сенсорная панель Android
0.1 °C
Шаг индикации температуры
400–480 Вт
Потребляемая мощность
RS485, USB
Интерфейсы в стандарте
Модели и артикулы
КАДАММ МЗ-ВИС1-168
168 л, камера 465×455×820 мм; 2 полки из нержавеющей стали, 3 внутренние двери; R600a/R1150/R14, 175 г; 400 Вт; 53 дБ(А)
КАДАММ МЗ-ВИС1-348
348 л, камера 490×612×1150 мм; 3 полки из нержавеющей стали, 2 внутренние двери; R600a/R1150/R14, 285 г; 480 Вт; 50 дБ(А)
Что это за серия
КАДАММ МЗ-ВИС1 — вертикальный ультранизкотемпературный морозильник для биобанка, научной лаборатории и участка хранения образцов, где материал лежит месяцами и годами. Уставка задаётся в диапазоне −40…−86 °C. В серии две модели: компактная на 168 л, которая помещается в рабочую комнату, и полноростовая на 348 л для общего хранилища подразделения.
Главное отличие серии от соседних — электроника. Вместо кнопочного контроллера на двери стоит сенсорная панель Android с диагональю 10,1 дюйма. На ней видна температура камеры с шагом 0.1 °C, там же настраиваются уставка и пороги тревоги, просматривается история и ведётся учёт того, что лежит внутри. Температуру измеряет платиновый термометр сопротивления PT100.
Холод даёт инверторный компрессор: он не работает по схеме «включился — выключился», а меняет обороты под текущую нагрузку. После загрузки тёплых образцов или долгого открывания двери компрессор выходит на полную производительность, в установившемся режиме работает тише и мягче. Охлаждение прямое — испаритель выполнен змеевиком из медной трубки на стенках камеры, конденсатор микроканальный. Хладагенты — смесь R600a/R1150/R14.
Доступ к камере ограничен на нескольких уровнях. Дверь запирается замком ручки, навесным замком и электромагнитным замком; разблокировать её и войти в систему можно по отпечатку пальца, NFC-карте или паролю. Так видно, кто и когда открывал морозильник, а посторонний не доберётся до материала.
Встроенная система учёта образцов собирает в одну базу остатки, выдачу, количество и тип хранимого материала, поиск по ней ведётся прямо с панели. Через IoT-платформу состояние морозильника контролируется с компьютера, а для подключения к системе мониторинга здания предусмотрены RS485, USB и выход удалённой сигнализации.
Камера выполнена из нержавеющей стали SUS304, наружный корпус — из холоднокатаной стали с напылённым покрытием, изоляция двери вспенена циклопентаном. Многослойное уплотнение двери и внутренние двери по отсекам удерживают холод, когда наружная дверь открыта. Морозильник стоит на четырёх поворотных колёсах и двух регулируемых опорах, питание — однофазная сеть 220 В 50 Гц.
Морозильник −86 °C отдаёт в помещение много тепла: ставьте его с зазором от стен для отвода воздуха от конденсатора, при температуре окружающей среды 10…32 °C. Подключайте к отдельной розетке с заземлением, без удлинителей. Выход удалённой сигнализации и RS485 лучше сразу завести в систему мониторинга — вариант подключения подскажут наши инженеры.
Как устроена серия
Инверторный компрессорПроизводительность меняется плавно под тепловую нагрузку: быстрее восстановление после открывания двери, меньше пусков и меньше шум в установившемся режиме.
Сенсорная панель Android 10,1 дюймаКрупный экран с индикацией температуры с шагом 0.1 °C, настройкой уставки и порогов, историей событий и интерфейсом системы учёта образцов.
Три способа входаОтпечаток пальца, NFC-карта и пароль: у каждого сотрудника свой вход, действия с морозильником привязаны к конкретному пользователю.
Три замка на двериЗамок ручки, навесной замок и электромагнитный замок под управлением системы доступа. Камеру нельзя открыть в обход авторизации.
Учёт образцовВстроенная база хранит сведения о содержимом, количестве, типе образцов и их выдаче. Нужную позицию находят на панели, а не перебирая коробки на морозе.
IoT-мониторинг и интерфейсыСостояние морозильника видно с компьютера через IoT-платформу; RS485, USB и выход удалённой сигнализации входят в стандартную комплектацию.
Многослойное уплотнение и внутренние двериУплотнение двери в несколько контуров и вспененные внутренние двери по отсекам сокращают потери холода и иней при открывании.
Измерительные отверстияДва отверстия Ø 30 мм для зондов внешнего регистратора или поверочного термометра — без сверления корпуса.
Исполнение под сеть 60 Гц или 110 В заказывается вместо стандартного; состав поставки и сроки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-220-60
Электропитание 220 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
ОП-110-60
Электропитание 110 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
RS485, USB, выход удалённой сигнализации и два измерительных отверстия Ø 30 мм входят в стандартную комплектацию обеих моделей.
▤
Спецификация КАДАММ МЗ-ВИС1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДолговременное хранение биоматериала, ДНК, РНК и белковых препаратов в штативах и криокоробках с учётом каждой позиции в базе морозильника.
Культуры клеток и микроорганизмовРабочие и посевные банки клеток, коллекции штаммов в криопробирках — с ограничением доступа по отпечатку и NFC.
Реактивы и ферментыФерменты, наборы для ПЦР и секвенирования, антитела и стандарты, которые по паспорту хранят при сверхнизкой температуре.
Фармацевтические разработкиСубстанции, промежуточные продукты и контрольные образцы стабильности в научно-исследовательской лаборатории.
Пищевая и ветеринарная лабораторияАрбитражные и контрольные пробы, референсные материалы, архив образцов для повторных испытаний.
Учебные и научные подразделенияОбщий морозильник на несколько групп: у каждого сотрудника свой вход, база показывает, чьи образцы лежат на какой полке.
Чем сильна серия
Контроль доступа без журнала на бумаге. Отпечаток пальца, NFC и пароль, три замка и электромагнитная блокировка: известно, кто открывал камеру и что взял.
Учёт образцов в самом морозильнике. Остатки, выдача и тип материала хранятся в базе на панели — меньше времени с открытой дверью в поисках нужной коробки.
Инверторное охлаждение. Компрессор работает с переменной производительностью: мягче пуски, быстрее восстановление и шум 50–53 дБ(А).
Удалённый контроль. IoT-платформа, RS485, USB и выход удалённой сигнализации позволяют следить за температурой с рабочего места и из диспетчерской.
Камера из нержавеющей стали. Стенки камеры и полки из нержавеющей стали SUS304 переносят мойку и дезинфекцию, внутренние двери делят объём на отсеки.
Два типоразмера. Компактная модель на 168 л под стол-нишу или угол лаборатории и модель на 348 л для общего хранилища.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-ВИС1: Нужен морозильник −86 °C на 168 или 348 л с контролем доступа, учётом образцов и удалённым мониторингом. Если достаточно инверторного компрессора без сенсорной панели и системы учёта — смотрите МЗ-ВИ1. Для объёмов от 418 л с той же электроникой — МЗ-ВИС2. Простое исполнение тех же объёмов — МЗ-В22 и МЗ-В23, расширенный ряд объёмов — МЗ-ВА1, МЗ-ВА2 и МЗ-ВА3.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем МЗ-ВИС1 отличается от обычного морозильника −86 °C?+
Холодильная часть та же по назначению: камера держит до −86 °C. Отличие — в управлении и контроле. Вместо кнопочного контроллера стоит сенсорная панель Android, вход в систему и разблокировка двери идут по отпечатку пальца, NFC или паролю, а встроенная база ведёт учёт образцов.
Плюс инверторный компрессор с переменной производительностью и IoT-мониторинг с компьютера.
Как выбрать между 168 и 348 л?+
Посчитайте число криокоробок или штативов, которые нужно разместить, и добавьте запас на рост коллекции. МЗ-ВИС1-168 удобен как личный или групповой морозильник в рабочей комнате, МЗ-ВИС1-348 — как общее хранилище подразделения.
Проверьте проём и высоту помещения: модель на 348 л имеет высоту 1924 мм, на 168 л — 1594 мм. Размеры камер — в таблице выше; раскладку под конкретные штативы подберут наши инженеры.
Зачем инверторный компрессор?+
Обычный компрессор работает циклами на полной мощности. Инверторный меняет скорость: после открывания двери быстро возвращает температуру, а в спокойном режиме работает на пониженных оборотах. Меньше пусков — меньше нагрузка на механику и тише в помещении.
Как устроен контроль доступа?+
Каждому сотруднику заводится свой вход: отпечаток пальца, NFC-карта или пароль. Электромагнитный замок отпускает дверь только после авторизации, дополнительно есть замок ручки и проушина под навесной замок. Действия с морозильником привязаны к пользователю.
Что даёт система учёта образцов?+
В базу на панели вносятся образцы: тип, количество, положение, выдача. Поиск нужной позиции идёт на экране, дверь открывают уже зная, где лежит коробка. Это сокращает время открывания и защищает остальную коллекцию от лишних перепадов температуры.
Можно ли следить за температурой удалённо?+
Да. Через IoT-платформу состояние морозильника видно с компьютера. Для подключения к системе мониторинга здания есть RS485 и выход удалённой сигнализации, данные выгружаются через USB.
Для независимого контроля зонд внешнего регистратора заводят через одно из двух измерительных отверстий Ø 30 мм.
Нужно ли размораживать морозильник?+
Оттайка ручная: по мере накопления инея камеру освобождают и оттаивают. Образцы на это время переносят в резервный морозильник. Реже открывать дверь помогают внутренние двери и учёт образцов на панели — иней копится медленнее.
Какие требования к помещению и сети?+
Температура окружающей среды — 10…32 °C, вокруг корпуса нужен свободный зазор для отвода тепла. Питание — однофазная сеть 220 В 50 Гц; исполнения под 220 В 60 Гц и 110 В 60 Гц заказываются как опция. Потребляемая мощность — 400 Вт у модели на 168 л и 480 Вт у модели на 348 л.
