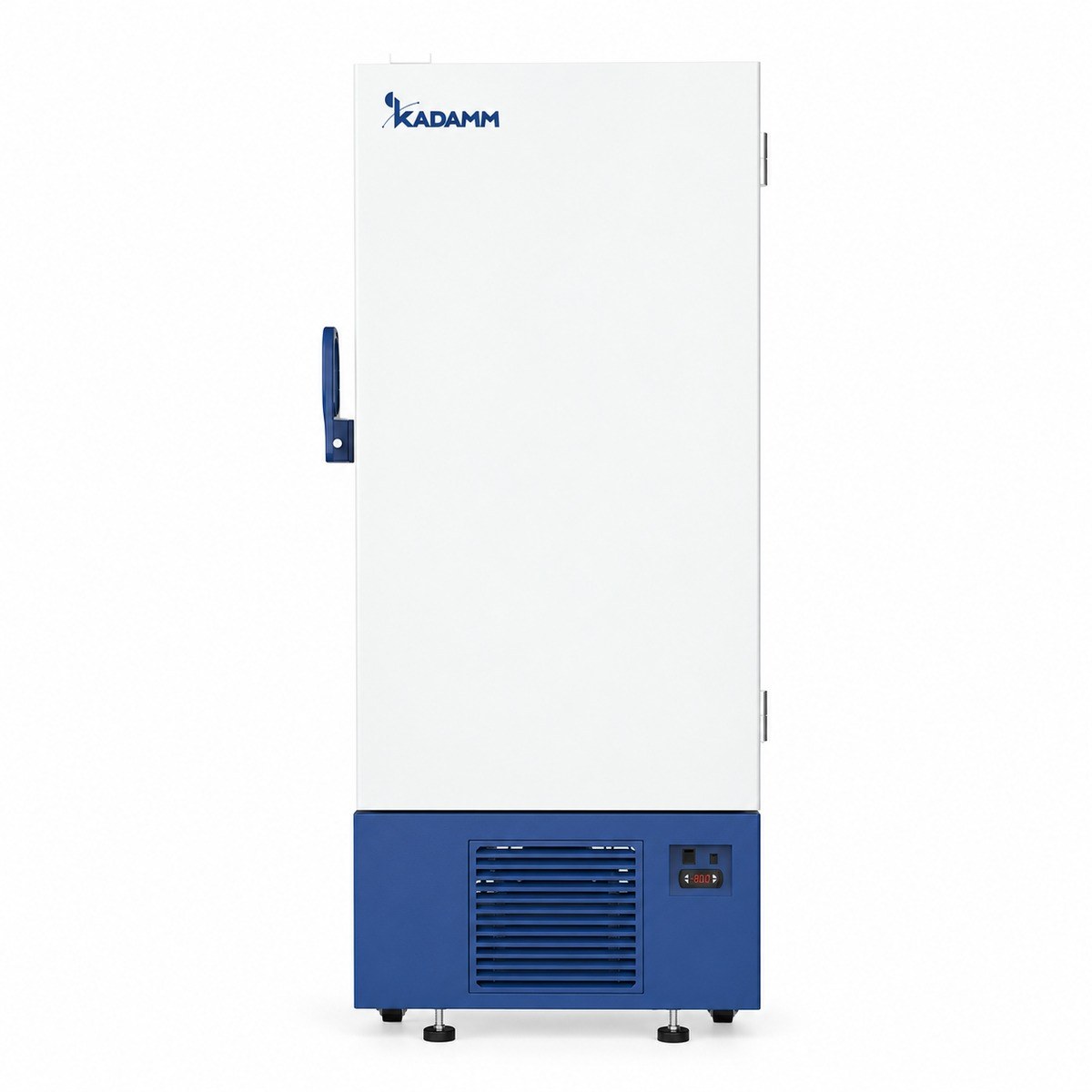

КАДАММ МЗ-ВИ1 — Морозильник ультранизкотемпературный вертикальный −86 °C, с инверторным компрессором, 168–348 л
Вертикальный морозильник для долговременного хранения проб, культур и реактивов при сверхнизкой температуре. Инверторный компрессор меняет обороты под нагрузку, а один автокаскадный контур на природных хладагентах обходится без второго агрегата.
Инверторный компрессорАвтокаскад в одном контуреКамера из нержавеющей сталиПароль и двойной замок
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-ВИ1 — вертикальный ультранизкотемпературный морозильник для биобанка, исследовательской лаборатории и участка хранения ценных образцов. Камера держит уставку от −40 до −86 °C, в серии два типоразмера: компактный на 168 л для отдельной группы и шкаф на 348 л, который закрывает потребность небольшого подразделения.
Главное отличие серии — инверторный компрессор. Обычный агрегат работает циклами «включился на полную — остановился», а инвертор плавно меняет частоту вращения: после закладки тёплой партии он разгоняется и быстрее возвращает камеру к уставке, а в установившемся режиме работает на малых оборотах. Отсюда меньшие пусковые нагрузки на сеть, более ровная температура и меньше шума — 53 дБ(А) у обеих моделей.
Холодильная схема — автокаскад в одном агрегате. Один компрессор прокачивает смесь углеводородов и низкокипящих компонентов R600a/R1150/R14: в контуре они последовательно конденсируются и кипят, и это позволяет получить −86 °C без второй ступени и второго компрессора. Заправка — 180 г у модели на 168 л и 285 г у модели на 348 л. Конденсатор микроканальный, испаритель — медная трубка, заделанная во внутреннюю стенку камеры: холод передаётся через стенку, змеевик не занимает полезный объём.
Камера выполнена из нержавеющей стали SUS304, наружный корпус — холоднокатаная сталь с керамическим напылением и покраской. Наружная дверь и внутренние двери вспенены циклопентаном; уплотнитель двери пятислойный. Внутренние двери делят камеру на отсеки, поэтому при открывании наружной двери тёплый воздух попадает только в тот отсек, к которому обращаются. У модели на 168 л таких дверей три, у модели на 348 л — две.
Управление электронное, температура видна на светодиодном дисплее с шагом 0.1 °C, датчик в камере — платиновый термометр сопротивления.Изменение уставки и других параметров закрыто паролем, а дверь запирается на два замка: доступ к образцам и к настройкам получают только ответственные сотрудники. При выходе температуры за пределы морозильник подаёт звуковой и световой сигнал.
Оттайка ручная, как у большинства морозильников этого класса: иней с внутренних поверхностей снимают по графику обслуживания, временно переложив образцы в резервный морозильник. Шкаф стоит на четырёх поворотных колёсах и двух регулируемых опорах; в стенке предусмотрены два измерительных отверстия Ø 30 мм для зонда внешнего регистратора или контрольного термометра.
Морозильнику на −86 °C нужен отдельный выход сети 220 В, 50 Гц без удлинителей и свободное место за задней стенкой и над крышей для отвода тепла: комнатная температура должна оставаться в пределах +10…+32 °C. Систему мониторинга подключают через измерительное отверстие Ø 30 мм; состав выходов сигнализации и регистраторов уточните у менеджера.
Как устроена серия
Инверторный компрессорЧастота вращения подстраивается под тепловую нагрузку: быстрый возврат к уставке после загрузки и спокойная работа на малых оборотах, когда камера уже вышла на режим.
Автокаскадная схема в одном агрегатеСмесь хладагентов R600a/R1150/R14 в одном контуре даёт −86 °C на одном компрессоре: меньше узлов, которые могут выйти из строя, и проще обслуживание.
Испаритель в стенке камерыМедная трубка заделана во внутреннюю обшивку, холод отдаётся через стенку. Полки и отсеки используются целиком, змеевик не мешает при загрузке штативов.
Микроканальный конденсаторКомпактный теплообменник с развитой поверхностью отводит тепло из контура в помещение и снижает нагрузку на компрессор.
Внутренние двери и пятислойный уплотнительОтсеки закрыты собственными вспененными дверями, наружная дверь прижимается к пятислойному уплотнителю: холод не уходит при обращении к одной полке.
Точный контроль температурыЭлектронный контроллер, платиновый датчик, светодиодный дисплей с разрешением 0.1 °C; равномерность по камере ±4 °C, стабильность не хуже 6 °C.
Пароль и двойной замокПараметры меняются только после ввода пароля, дверь запирается на два замка; при отклонении температуры — звуковой и световой сигнал.
Колёса и опорыЧетыре поворотных колеса для перемещения пустого шкафа и две регулируемые опоры, на которые он встаёт на рабочем месте.
Технические характеристики
Параметр
КАДАММ МЗ-ВИ1-168
КАДАММ МЗ-ВИ1-348
Объём, л
168
348
Внутренние размеры (Ш×Г×В), мм
465×455×820
490×612×1150
Габариты (Ш×Г×В), мм
844×807×1594
869×989×1924
Диапазон температур, °C
−40…−86
Температура окружающей среды, °C
+10…+32
Точность индикации температуры, °C
0.1
Равномерность температуры, °C
±4
Стабильность температуры, °C
≤6
Контроллер
электронный, пароль на изменение параметров
Дисплей
светодиодный
Датчик температуры
PT1000
Холодильная система
прямое охлаждение, автокаскад в одном агрегате
Компрессор
инверторный, 1 шт.
Хладагент
R600a/R1150/R14, 180 г
R600a/R1150/R14, 285 г
Конденсатор
микроканальный
Испаритель
медная трубка во внутренней стенке камеры
Оттайка
ручная
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
холоднокатаная сталь, керамическое напыление
Полки, ящики
2 полки, нержавеющая сталь
3 полки, нержавеющая сталь
Дверь
1, вспененная циклопентаном, двойной замок
Внутренние двери
3, вспененные циклопентаном
2, вспененные циклопентаном
Измерительное отверстие (шт. / Ø, мм)
2 / 30
Колёса, опоры
поворотные колёса ×4, регулируемые опоры ×2
Уровень шума, дБ(А)
53
Мощность, Вт
442
400
Электропитание
220 В, 50 Гц (опция: 220 В, 60 Гц; 110 В, 60 Гц)
Масса нетто/брутто, кг
168/221
232/300
Габариты в упаковке, мм
1000×970×1790
929×1049×2150
Перечень событий сигнализации, внешние интерфейсы и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-60
Электропитание 220 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
ОП-110
Электропитание 110 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
Два измерительных отверстия Ø 30 мм, двойной замок и пароль на параметры есть в каждой модели. Другие исполнения уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-ВИ1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДолговременное хранение биоматериала, ДНК, РНК и сывороток в штативах и криобоксах при температуре до −86 °C.
Культуры клеток и микроорганизмовРабочие и посевные банки культур, штаммы в криопробирках, стоки с криопротектором.
Ферменты и реактивыФерменты, наборы для молекулярной биологии, стандартные образцы, требующие глубокой заморозки.
Фармацевтические исследованияОбразцы стабильности, промежуточные продукты и исследуемые препараты на складе лаборатории.
Пищевая и санитарная лабораторияАрбитражные пробы и контрольные образцы, которые нужно сохранить без изменений до повторного анализа.
Научные и учебные подразделенияОбщий морозильник кафедры или группы: отсеки с отдельными дверями, пароль на уставку, замок на двери.
Чем сильна серия
Инвертор вместо циклов «пуск-стоп». Компрессор работает с переменной частотой: быстрее восстанавливает −86 °C после открывания и не нагружает сеть пусковыми токами.
Один компрессор на весь холод. Автокаскад на смеси хладагентов: проще конструкция и ремонт, чем у двухступенчатого каскада.
Полезный объём без потерь. Испаритель спрятан в стенку, полки из нержавеющей стали, внутренние двери на каждый отсек.
Тихо для рабочего помещения. 53 дБ(А): морозильник можно ставить в лаборатории, а не только в отдельной технической комнате.
Защита образцов. Пароль на параметры, двойной замок, звуковая и световая сигнализация, два отверстия под внешний датчик.
Природные хладагенты. Углеводородная смесь R600a/R1150/R14 малой заправки — 180 и 285 г.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-ВИ1: Нужен вертикальный морозильник −86 °C на 168 или 348 л, и важны инверторный компрессор, тихая работа и ровное восстановление температуры. Если инвертор не требуется — смотрите базовые серии МЗ-В22 и МЗ-В23 тех же объёмов. Для этих же объёмов с инвертором и расширенной комплектацией — МЗ-ВИС1. Когда нужен шкаф крупнее 348 л — серии МЗ-В24 и МЗ-ВА2, для самого широкого ряда объёмов — МЗ-ВА1.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Обычный компрессор либо работает на полную мощность, либо стоит, и температура в камере «пилит» вокруг уставки. Инверторный меняет обороты: на загрузке разгоняется, на режиме работает медленно и почти непрерывно.
В результате меньше пусковых токов, ниже шум и спокойнее график температуры. Для образцов, которые хранятся годами, это меньше циклов микроколебаний.
Что такое автокаскад и надёжен ли он?+
Это схема, в которой один компрессор работает на смеси хладагентов с разными температурами кипения. Внутри контура компоненты разделяются и по очереди охлаждают друг друга, поэтому −86 °C достигается без второго компрессора.
Узлов меньше, чем в двухкомпрессорном каскаде, а значит меньше точек отказа. Обслуживание контура выполняет сервисный инженер; график наши специалисты подскажут при поставке.
Какую модель выбрать — 168 или 348 л?+
Считайте не литры, а места под штативы: камера МЗ-ВИ1-168 — 465×455×820 мм с двумя полками, МЗ-ВИ1-348 — 490×612×1150 мм с тремя полками. Закладывайте запас на рост коллекции на несколько лет вперёд.
Количество криобоксов на полку зависит от их типоразмера и стеллажей — наши инженеры посчитают раскладку по вашей схеме хранения.
Почему у модели на 168 л мощность выше, чем у 348 л?+
В таблице так и указано: 442 Вт у МЗ-ВИ1-168 и 400 Вт у МЗ-ВИ1-348. Мощность зависит от подбора компрессора и режима, а не только от объёма камеры. Точные условия измерения уточняйте у менеджера.
Как часто нужно размораживать морозильник?+
Оттайка ручная. Частота зависит от того, как часто открывают дверь и какая влажность в помещении: когда слой инея на стенках и уплотнителе мешает закрыванию двери или загрузке, камеру освобождают и оттаивают.
Внутренние двери и пятислойный уплотнитель уменьшают попадание влажного воздуха, поэтому иней нарастает медленнее.
Какие условия нужны для установки?+
Температура в помещении от +10 до +32 °C, отдельная розетка 220 В, 50 Гц, ровный пол и зазоры вокруг корпуса для отвода тепла. Габариты: 844×807×1594 мм у модели на 168 л и 869×989×1924 мм у модели на 348 л — проверьте проёмы дверей и лифт.
Питание 220 В, 60 Гц и 110 В, 60 Гц доступно по заказу.
Можно ли подключить внешний регистратор температуры?+
Да: в корпусе два измерительных отверстия Ø 30 мм, через них заводят зонд регистратора или контрольного термометра, не нарушая теплоизоляцию. Варианты выходов сигнализации на систему мониторинга уточните у менеджера.
Что делать при отключении электричества?+
Камера с хорошей изоляцией и закрытыми внутренними дверями медленно теряет холод, но время зависит от загрузки. Не открывайте дверь, подготовьте резервный морозильник или сухой лёд и подключите морозильник к источнику бесперебойного питания или резервной линии.
