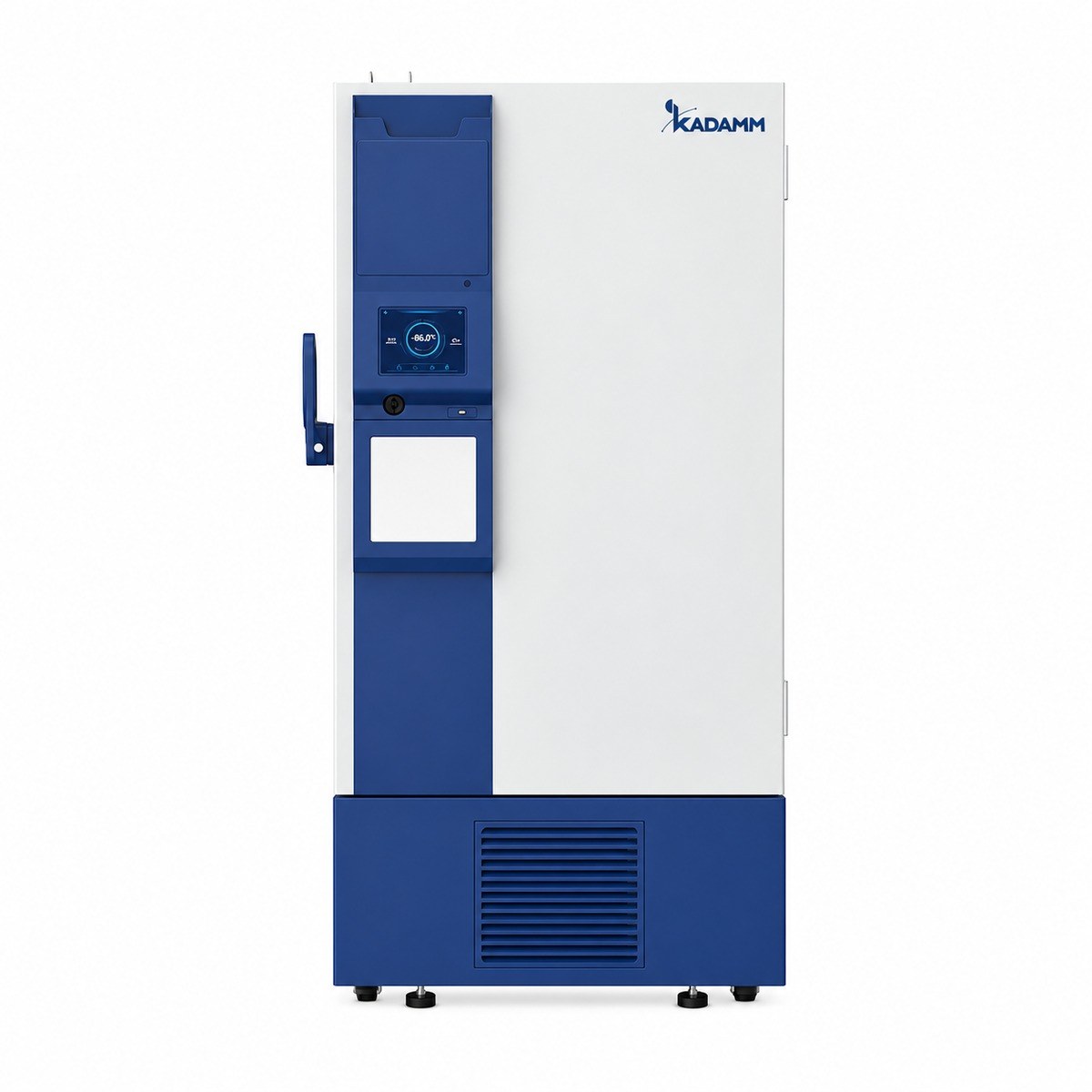

КАДАММ МЗ-В26 — Морозильник ультранизкотемпературный вертикальный −86 °C, 418–608 л
Вертикальная морозильная камера для долговременного хранения биоматериала, культур клеток и реактивов при сверхнизкой температуре. Холод дают два компрессора на природных хладагентах, а внутренние двери с теплоизоляцией берегут режим, пока из камеры достают штатив.
Два компрессора на R290/R170Камера из нержавеющей сталиУтеплённые внутренние двериПорты USB и RS485
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-В26 — напольный морозильник шкафного типа для сверхнизких температур: уставка задаётся в диапазоне от −40 до −86 °C. В серии два типоразмера — на 418 и на 608 л. Обе модели собраны одинаково и различаются объёмом камеры, числом внутренних дверей, заправкой хладагента и габаритами, поэтому выбор сводится к тому, сколько коробок и штативов нужно разместить сейчас и через пару лет.
Холодильный контур построен на двух компрессорах и паре природных хладагентов R290 и R170. Такая схема нужна, чтобы опустить камеру ниже уровня, доступного одноступенчатому агрегату: первая ступень отводит тепло в помещение, вторая забирает его из камеры. Испаритель выполнен змеевиком из медной трубки, встроенным в стенки камеры, — охлаждение прямое, без вентилятора внутри. Конденсатор — медная трубка с алюминиевым оребрением.
Прямое охлаждение означает, что холод идёт от стенок к содержимому без принудительного обдува. Образцы не обветриваются, а при открывании двери воздух в камере перемешивается меньше. Плата за это — иней на стенках, который со временем нарастает: оттайка у серии ручная, её планируют по графику обслуживания с временным переносом образцов в резервный морозильник.
Камера из нержавеющей стали SUS304, наружный корпус — окрашенный стальной лист. Теплоизоляция — пенополиуретан, вспененный на циклопентане, без фреоновых вспенивателей. Наружная дверь одна, за ней утеплённые внутренние двери из нержавеющей стали: у модели на 418 л их две, у модели на 608 л — четыре. Открывая одну секцию, вы выпускаете холод только из неё, а не из всей камеры.
Режим ведёт микропроцессорный контроллер, температура выводится на LCD-дисплей с шагом 0,1 °C. Для выгрузки данных и подключения к системе мониторинга предусмотрены порты USB и RS485, для независимых датчиков и регистраторов — два измерительных отверстия в корпусе. Состав сигнализации и наличие резервного питания уточняйте у менеджера.
Морозильник стоит на колёсах, поэтому его можно подкатить к месту установки и отодвинуть для обслуживания. Масса без упаковки — 315 и 360 кг, проём двери и лифт проверяют по размерам упаковки из таблицы. Питание — однофазная сеть AC220V, 50 Гц; исполнение на 110/220V, 60 Гц заказывается отдельно.
Перед установкой предусмотрите отдельную розетку с заземлением под полную мощность 1870 ВА и свободное пространство вокруг корпуса для отвода тепла от конденсатора. Морозильник после транспортировки выдерживают в вертикальном положении перед первым пуском; порядок пуска и требования к помещению наши инженеры передадут вместе с документацией.
Как устроена серия
Два компрессораДвухступенчатый контур опускает камеру до −86 °C, чего одноступенчатый агрегат не обеспечивает. Выход на режим из тёплого состояния — не дольше 7 ч.
Природные хладагенты R290 и R170Пара углеводородов вместо синтетических фреонов; заправка небольшая — 340 г у младшей модели и 358 г у старшей.
Прямое охлаждение змеевикомМедная трубка испарителя встроена в стенки камеры: холод отдаётся по всей площади, без обдува вентилятором и без пересушивания открытых пробирок.
Утеплённые внутренние двериДве или четыре вспененные двери из нержавеющей стали делят камеру на секции; после открывания камера возвращается к уставке не дольше чем за 45 минут.
Камера из SUS304Гладкая нержавеющая сталь легко моется и протирается дезинфицирующими растворами, не корродирует от конденсата после ручной оттайки.
Изоляция на циклопентанеПенополиуретан без озоноразрушающих вспенивателей; толстые стенки держат холод при кратковременных перебоях сети.
Контроллер с LCD-дисплеемМикропроцессорное управление, температура на экране с шагом 0,1 °C, уставка задаётся с панели.
USB, RS485 и два измерительных отверстияВыгрузка данных, подключение к системе мониторинга здания и ввод зондов независимых регистраторов без доработки корпуса.
Технические характеристики
Параметр
КАДАММ МЗ-В26-418
КАДАММ МЗ-В26-608
Объём, л
418
608
Внутренние размеры (Ш×Г×В), мм
600×612×1150
620×755×1280
Габариты (Ш×Г×В), мм
980×988×1945
1000×1147×1996
Размеры упаковки (Ш×Г×В), мм
1130×1170×2150
1150×1280×2210
Диапазон температур, °C
−40…−86
Шаг индикации температуры, °C
0,1
Равномерность температуры, °C
±4
Стабильность температуры, °C
≤6
Время восстановления температуры
≤45 мин
Время охлаждения
≤7 ч
Контроллер
микропроцессорный
Дисплей
LCD
Охлаждение
прямое
Хладагент
R290/R170, 340 г
R290/R170, 358 г
Компрессор, шт.
2
Испаритель и конденсатор
испаритель — встроенный змеевик из медной трубки; конденсатор — медная трубка с алюминиевым оребрением
Оттайка
ручная
Теплоизоляция
пенополиуретан, вспененный на циклопентане
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
окрашенный стальной лист
Дверь
наружная вспененная ×1; внутренние вспененные из нержавеющей стали ×2
наружная вспененная ×1; внутренние вспененные из нержавеющей стали ×4
Полки, ящики
3
Измерительные отверстия, шт.
2
Интерфейсы
USB, RS485
Колёса
есть
Уровень шума, дБ(А)
53
Мощность, Вт
1070
1110
Полная мощность, ВА
1870
Электропитание
AC220V, 50 Гц (опция: 110/220V, 60 Гц)
Масса нетто, кг
315
360
Масса брутто, кг
390
438
Комплектацию полок и ящиков, состав сигнализации и резервного питания уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-60
Электропитание 110/220V, 60 Гц
вместо стандартного AC220V, 50 Гц
Для: все модели серии
Порты USB и RS485 и два измерительных отверстия входят в стандартную комплектацию обеих моделей.
▤
Спецификация КАДАММ МЗ-В26Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекции образцовДолговременное хранение сыворотки, плазмы, ДНК и РНК, тканей в криопробирках и коробках на стандартных стеллажах.
Культуры клеток и штаммыЗамороженные клеточные линии и микробные коллекции в криопротекторе — промежуточное звено между программным замораживанием и хранением в жидком азоте.
Ферменты и реактивыРеактивы молекулярной биологии, рекомбинантные белки, антитела и стандарты, для которых паспорт требует температуру глубокой заморозки.
Научные лабораторииОбщий морозильник отдела или института: секции за внутренними дверями закрепляют за группами, а данные о температуре уходят по RS485 в систему мониторинга.
Аптечный складПрепараты и субстанции с требованием хранения при сверхнизкой температуре, с независимым контролем через измерительные отверстия.
Учебные лабораторииХранение биологического материала практикумов и проектов студентов с разделением по секциям камеры.
Чем сильна серия
Большой объём в вертикальном шкафу. До 608 л камеры в шкафу, который занимает меньше места на полу, чем ларь того же объёма: стеллажи с коробками стоят рядами и достаются без перекладывания.
Сохранение холода при доступе. Внутренние утеплённые двери открывают только нужную секцию; восстановление режима — до 45 минут.
Природные хладагенты. R290 и R170 в небольшой заправке, изоляция на циклопентане — без синтетических фреонов в контуре и в пене.
Готовность к мониторингу. USB и RS485 в стандарте, два отверстия под независимые датчики: подключение к системе контроля без доработок.
Простота конструкции. Прямое охлаждение без вентилятора в камере и ручная оттайка — меньше узлов, которые могут отказать внутри холодной зоны.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-В26: Нужен вертикальный морозильник −86 °C на 418 или 608 л с прямым охлаждением, двумя компрессорами и портами USB и RS485 в стандарте. Если нужна более широкая линейка объёмов, вплоть до 838 л, смотрите серии МЗ-В24 и МЗ-В25; для объёмов 168–348 л — МЗ-В22 и МЗ-В23, для настольных и подстольных задач до 108 л — МЗ-В21. Те же объёмы в другом исполнении — серия МЗ-ВИС2, исполнение Д на 408–838 л — МЗ-ВД1.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Объёмом камеры, числом внутренних дверей (две и четыре), заправкой хладагента, мощностью и габаритами. Холодильная схема, диапазон температур, время выхода на режим и восстановления у моделей одинаковые.
Модель на 608 л глубже и выше: проверьте проём двери и высоту потолка по размерам из таблицы.
Сколько коробок для криопробирок поместится?+
Зависит от размера коробок и типа стеллажей. По внутренним размерам камеры наши инженеры рассчитают вместимость под ваши стеллажи и формат коробок — пришлите их размеры менеджеру.
Можно ли поставить вместо ММШ-220?+
По назначению — да, если нужна температура до −86 °C и больший объём. Вертикальная компоновка с внутренними дверями удобнее для частого доступа, чем ларь: не нужно вынимать верхние коробки, чтобы добраться до нижних.
Как часто нужна оттайка?+
Оттайка ручная: её проводят, когда иней на стенках и уплотнениях начинает мешать закрыванию дверей или заметно уменьшает полезный объём. Частота зависит от того, как часто открывают камеру и какая влажность в помещении.
На время оттайки образцы переносят в резервный морозильник или контейнер с сухим льдом; камеру после размораживания протирают насухо.
Сколько времени камера выходит на −86 °C?+
Из тёплого состояния — не дольше 7 часов. После открывания двери камера возвращается к уставке не дольше чем за 45 минут.
Загружайте образцы после выхода на режим и небольшими партиями: тёплая масса продлевает охлаждение.
Что нужно для установки?+
Ровный пол, выдерживающий массу в рабочем состоянии (без упаковки 315 и 360 кг плюс загрузка), отдельная розетка AC220V, 50 Гц и свободное место вокруг корпуса для отвода тепла. В сетях 60 Гц заказывайте исполнение 110/220V, 60 Гц.
Помещение должно хорошо вентилироваться: морозильник отдаёт в него тепло от конденсатора.
Как подключить морозильник к системе мониторинга?+
Через порт RS485 — к системе сбора данных здания или лаборатории; через USB выгружают данные. Независимые регистраторы подключают через два измерительных отверстия, не просверливая корпус.
Есть ли сигнализация и резервное питание?+
Состав сигнализации и наличие резервной батареи для этой серии уточняйте у менеджера. Для ценных коллекций мы рекомендуем дублировать контроль внешним регистратором с собственным питанием.
Безопасны ли углеводородные хладагенты?+
R290 и R170 горючи, поэтому заправка невелика — 340 и 358 г — и находится в герметичном контуре. Ремонт контура выполняют специалисты с допуском к работе с углеводородными хладагентами; техническая поддержка — через наших инженеров.
