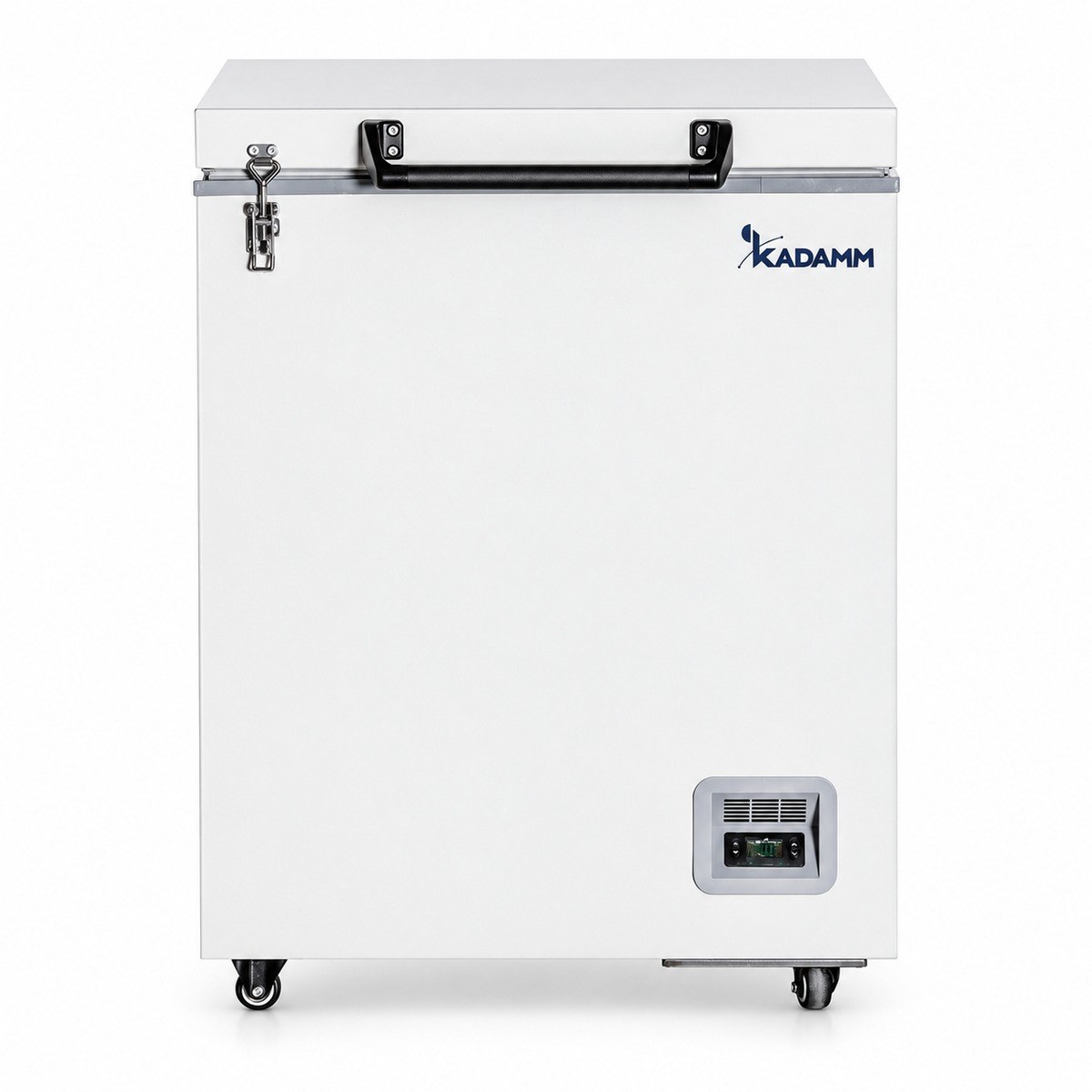

КАДАММ МЗ-Л15 — Морозильник-ларь ультранизкотемпературный −86 °C, 105–485 л
Горизонтальный морозильник с верхней крышкой для долгого хранения биоматериала, культур и реактивов при сверхнизкой температуре. Камера из нержавеющей стали охлаждается напрямую, холодильный контур работает на одном компрессоре и смеси природных хладагентов.
Камера из нержавеющей сталиОдин компрессор на смеси хладагентовЗамок крышкиПорт удалённой сигнализации
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-Л15 — ультранизкотемпературный морозильник в исполнении «ларь»: камера открывается сверху, температура задаётся в диапазоне −40…−86 °C. Серия рассчитана на лаборатории, биобанки научных институтов и склады, где образцы хранятся месяцами и годами. В линейке две модели: компактная на 105 л для одного подразделения и большая на 485 л для общего хранилища.
Главная особенность горизонтальной компоновки — холодный воздух тяжелее тёплого и при открывании крышки остаётся в камере. Поэтому ларь теряет меньше холода при загрузке, чем вертикальный шкаф того же объёма, и быстрее возвращается к уставке. Цена компоновки — площадь пола: ларь занимает больше места, а доступ к нижним слоям удобнее организовать корзинами или штативами.
Холод вырабатывает один компрессор: у модели на 105 л — Cubigel, на 485 л — SECOP. Контур работает на смеси углеводородных хладагентов, подобранной так, чтобы получить сверхнизкую температуру без второго компрессора. Испаритель из медной трубки уложен в стенки камеры — охлаждение прямое, без вентилятора внутри. Оттайка ручная: по мере нарастания инея камеру освобождают и размораживают по графику обслуживания.
Камера выполнена из нержавеющей стали 304, корпус — из холоднокатаной стали с фосфатированием и порошковой окраской, теплоизоляция — пенополиуретан. Уплотнитель крышки ограничивает приток тепла, а замок не даёт открыть ларь случайно или постороннему.
Управляет режимом микропроцессорный контроллер по датчику PTC, температура выводится на цифровой дисплей. Пороги сигнализации высокой и низкой температуры задаются пользователем, тревога подаётся звуком и светом. Для выноса сигнала на пост охраны или в систему мониторинга есть порт удалённой сигнализации, для зонда внешнего регистратора — измерительное отверстие Ø 25 мм.
Морозильник подключается к однофазной сети 220 В, 50 Гц и работает при температуре в помещении от 10 до 32 °C. Оба ларя стоят на колёсах, поэтому их можно перекатить при уборке или перестановке. Регистратор температуры, регистратор данных и резервное охлаждение CO2/LN2 заказываются как опции.
Ультранизкотемпературному морозильнику нужен воздух вокруг корпуса: конденсатор отдаёт в помещение всё тепло, снятое с камеры. Ставьте ларь в проветриваемом помещении, где летом не жарче 32 °C, выделите отдельную розетку 220 В и заведите порт удалённой сигнализации на пост, где тревогу увидят ночью и в выходные.
Как устроена серия
Сверхнизкая температураУставка от −40 до −86 °C задаётся с панели: от хранения реактивов при −40 °C до долговременного хранения культур и биоматериала у нижней границы диапазона.
Горизонтальная камераКрышка сверху: холодный воздух не выливается при открывании, загрузка и выемка проходят с меньшим отогревом камеры, чем у вертикального шкафа.
Один компрессор на смеси хладагентовСверхнизкая температура получается одним компрессором на углеводородной смеси; у 105 л — Cubigel, у 485 л — SECOP.
Нержавеющая камера и медный испарительВнутренние стенки из стали 304 не корродируют от конденсата и моющих средств, испаритель из медной трубки охлаждает камеру по периметру.
Контроллер и сигнализацияМикропроцессорное управление по датчику PTC, цифровой дисплей, звуковая и световая тревога при выходе за пороги, которые настраивает пользователь.
Замок и уплотнитель крышкиКрышка запирается, уплотнитель держит холод и снижает нарастание инея у проёма.
Внешний контрольПорт удалённой сигнализации в обеих моделях и измерительное отверстие Ø 25 мм для зонда внешнего регистратора; регистратор данных — опция.
КолёсаЛарь перекатывается по полу при уборке и перестановке без разгрузки.
Технические характеристики
Параметр
КАДАММ МЗ-Л15-105
КАДАММ МЗ-Л15-485
Объём, л
105
485
Внутренние размеры (Ш×Г×В), мм
480×380×665
1455.5×525.2×674
Габариты (Ш×Г×В), мм
680×580×935
1695×840×962
Размеры упаковки (Ш×Г×В), мм
770×705×1090
1765×900×1060
Диапазон температур, °C
−40…−86
Температура окружающей среды, °C
10…32
Охлаждение камеры
прямое охлаждение
Оттайка
ручная
Хладагент
смесь углеводородных хладагентов
Компрессор
Cubigel, 1 шт.
SECOP, 1 шт.
Датчик температуры
PTC
Контроллер
микропроцессорный
Дисплей
цифровой дисплей
Полки, ящики
нет
Внутренние двери
нет
Материал камеры
нержавеющая сталь
Материал корпуса
окрашенная сталь
Теплоизоляция
пенополиуретан
Измерительное отверстие (шт. / Ø, мм)
1 / 25
Порт удалённой сигнализации
есть
Порт USB
нет
Резервное питание сигнализации
нет
Регистратор температуры (самописец, принтер)
опция
Регистратор данных
опция
Резервное охлаждение CO2/LN2
опция
Колёса, опоры
есть
Уровень шума, дБ(А)
50
54.5
Мощность, Вт
455
670
Ток, А
2.2
3.57
Энергопотребление, кВт·ч/сут
3.8
11.5
Электропитание
220 В / 50 Гц
Масса нетто/брутто, кг
42/45
130/150
Корзины и штативы для камеры в базовую комплектацию не входят — состав и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-РТ
Регистратор температуры
самописец или принтер
Для: все модели серии
ОП-РД
Регистратор данных
запись температуры камеры
Для: все модели серии
ОП-CO2
Резервное охлаждение CO2/LN2
удержание температуры при отключении сети
Для: все модели серии
Порт удалённой сигнализации и измерительное отверстие Ø 25 мм есть в обеих моделях. Порта USB и резервного питания сигнализации в серии нет.
▤
Спецификация КАДАММ МЗ-Л15Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанк и коллекцииДолговременное хранение биоматериала, плазмы, сывороток и тканей в криопробирках при температуре у нижней границы диапазона.
Микробиология и вирусологияМузейные штаммы бактерий и вирусов, глицериновые стоки и аликвоты, которые размораживают по одной.
Клеточная биологияПромежуточное хранение культур клеток перед переносом в жидкий азот, хранение лизатов и препаратов нуклеиновых кислот.
Ферменты и реактивыФерменты, наборы для молекулярной биологии, стандарты и реактивы, которые по паспорту хранят ниже −40 °C.
Химическая и промышленная лабораторияОбразцы и материалы, требующие низкотемпературного хранения или испытаний на холоде.
Учебные и научные подразделенияОбщий морозильник кафедры или группы: замок крышки, сигнализация и вывод тревоги на пост.
Чем сильна серия
Меньше потерь холода. Горизонтальная камера с верхней крышкой выпускает меньше холодного воздуха при каждом открывании.
Простой холодильный контур. Один компрессор на углеводородной смеси — меньше узлов, которые требуют обслуживания.
Когда выбирают КАДАММ МЗ-Л15: Берите МЗ-Л15, если нужен ларь до −86 °C на 105 или 485 л с одним компрессором и нержавеющей камерой. Тот же диапазон объёмов при −86 °C есть в серии МЗ-Л14 — сравните комплектацию с менеджером; для небольших объёмов до 128 л смотрите МЗ-Л13. Если достаточно −60 °C, подойдут лари МЗ-Л10, МЗ-Л11, МЗ-Л8 и МЗ-Л9, а при нехватке площади пола — вертикальный морозильник МЗ-В18.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем ларь удобнее вертикального ультранизкотемпературного морозильника?+
При открывании крышки холодный воздух остаётся внизу, в камере, а у вертикального шкафа он вытекает через дверной проём. Поэтому ларь меньше отогревается при загрузке и меньше нарастает инея.
Вертикальный шкаф выигрывает по площади пола и удобству доступа к полкам; если места мало, смотрите серию МЗ-В18.
Какую температуру выбрать для хранения?+
Диапазон уставки МЗ-Л15 — от −40 до −86 °C. Режим задают по требованиям к материалу: паспорт реактива, методика или регламент биобанка. Для долговременного хранения биоматериала и культур обычно работают у нижней границы диапазона.
Как часто размораживать камеру?+
Оттайка ручная. Частота зависит от того, как часто открывают крышку и какая влажность в помещении: когда слой инея заметно растёт на стенках и у проёма, содержимое переносят в резервный морозильник или термоконтейнер и камеру размораживают.
Чем реже и короче открывания, тем дольше ларь работает без оттайки.
Что будет при отключении электричества?+
Резервного питания сигнализации у серии нет, поэтому тревогу об отключении лучше выводить через порт удалённой сигнализации на внешнюю систему мониторинга со своим питанием.
Для длительных отключений предусмотрена опция резервного охлаждения CO2/LN2: она удерживает температуру в камере, пока не вернётся сеть.
Можно ли поставить его вместо ММШ-220?+
По назначению — да, это морозильник для лабораторного хранения, но с более глубоким холодом. По объёму ближе всего МЗ-Л15-105; если запасы больше, берите МЗ-Л15-485.
Сверьте габариты и место у стены: ларь занимает больше площади, чем вертикальный шкаф того же объёма.
Какие требования к помещению?+
Морозильник рассчитан на работу при температуре в помещении от 10 до 32 °C. Нужны свободное место вокруг корпуса для отвода тепла, ровный пол и отдельная розетка 220 В, 50 Гц.
Ток модели на 105 л — 2.2 А, на 485 л — 3.57 А; это учитывают при подключении нескольких морозильников к одной линии.
Как вести журнал температуры?+
Встроенный дисплей показывает текущее значение, а для записи заказывают регистратор температуры (самописец или принтер) или регистратор данных. Зонд внешнего регистратора заводят в камеру через измерительное отверстие Ø 25 мм. Порта USB в этой серии нет.
Как организовать хранение внутри ларя?+
Полок и ящиков в камере нет. Образцы раскладывают в стеллажи и коробки для криопробирок или в корзины, чтобы доставать нужное, не разбирая верхние слои. Подбор корзин и штативов под камеру уточняйте у менеджера.
Сколько электроэнергии потребляет морозильник?+
Энергопотребление — 3.8 кВт·ч в сутки у модели на 105 л и 11.5 кВт·ч в сутки у модели на 485 л. Потребляемая мощность — 455 и 670 Вт соответственно.
